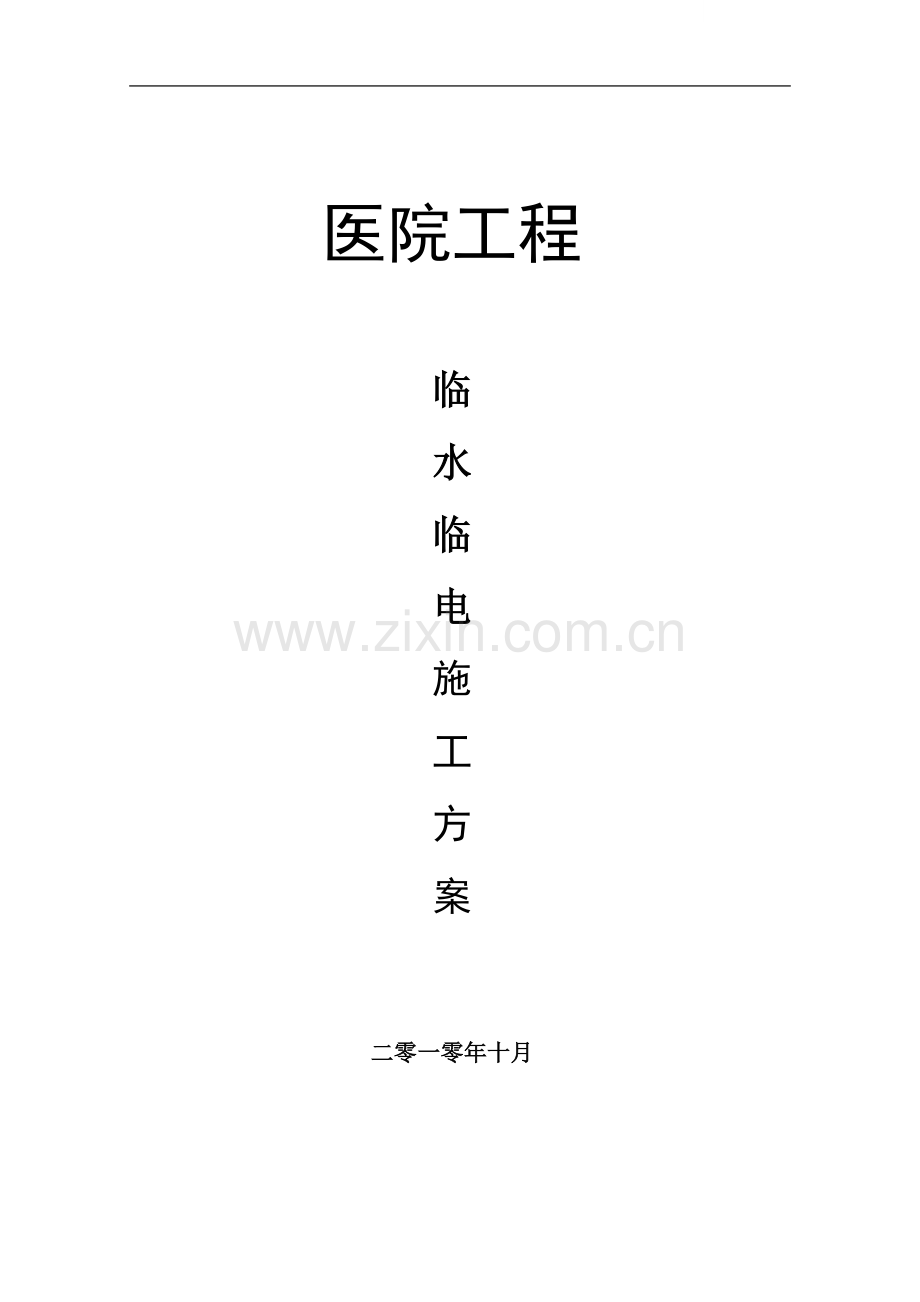

[内蒙古]框剪结构医院工程测量工程施工方案(14页).doc

医院工程

临
水
临
电
施
工
方
案

二零一零年十月

目 录
1、编制依据 2
2、工程概况 2
3、测量前准备 3
4、测量放线精度要求 3
5、测量放线方法 6
6、测量管理体系 10
7、测量岗位职责 10
8、仪器管理 10
9、资料管理 11
10、桩位及控制点保护 11
11、复核、验线制度 11
12、施工测量的基本准则及要求 12

1、编制依据
1.1、《工程测量规范》（GB50026-2007）
1.2、《建筑变形测量规范》（JGJ8-2007）
1.3、圣帝国际建筑工程有限公司提供的施工总平面图
2、工程概况
2.1、设计概况
市医院位于。总占地面积20.30万平方米，由医疗综合楼、健康体检、行政办公楼、干部保健区及科研中心组成。是康巴什新区设备一流、功能齐全的集医疗，教学、科研、保健、康复于一体的现代化、园林式的大型综合性三级医院。工程建筑面积140091㎡，建筑层数为地下一层，地上裙房5层，主楼十一层，建筑高度为46.600米。基础形式为钢筋混凝土桩基基础，结构类型为框架结构+框架抗震墙结构。
2.2、施工环境、建筑物特征及分析
2.2.1、建设单位提供的施工区域场地未平整，要求施工单位进场后组织场地平整；
2.2.2、建设单位提供的D12、D14两已知点，在离拟建物500m以外，需引点到施工区域；D12、D14两点坐标和高程如下：
D12 X=4387491.900, Y=400415.958, H=1285.453;
D14 X=4387133.363, Y=400441.077, H=1284.759。
2.2.3、拟建物地下室土方开挖，按专题方案确定，基坑上口边线离拟建物外边线7.5m，控制桩宜设置在边轴线8m以外；
2.2.4、本工程平面转角点较多，有地下室和无地下室两部分，基础层面不在同一平面，需分开控制轴线；
2.2.5、基坑开挖后，坑坡采用了挂网砼喷浆护坡，为轴线控制提供了有利条件，可将轴线控制点引测到坑坡上；
2.2.6、医院综合楼与健检、科研、行政楼通过1#、2#连廊连成了一个整体，因此建立控制点时，必须与二标段控制点形成一个轴线控制总网。
3、测量前准备
3.1、本工程测量采用仪器为一台全站仪、2台水准仪，辅以100m钢尺、5m钢尺、及用φ80的圆木尖木桩、圆钉、1.5Kg线砣等。在测量放线之前，所使用仪器要到具有检测资质机构进行检测，效核确定钢尺刻度误差，所用钢尺要求采用一厂家同一品牌产品，尽量减少量距误差。
3.2、参与测量工程技术人员收集有关测量资料，熟悉施工图确定已知点的各种数据，将收集到的已知点的坐标数据和被测量的拟建物轴线点的数据在电脑中加以整理并储存。
3.3、由于建设单位给出的施工区域场地未平整，要求在测量放线之前，将施工区域按设计要求整平，便于放线。
3.4、采用三角形引测方法，将已知点引测到施工区域，反复效核加以固定，引测的控制点设置在不影响基坑土方开挖，视线好，便于观测的地势较高位置。
4、测量放线精度要求
4.1、控制网的精度要求
4.1.1、导线网精度要求：
导线网的主要技术要求
等级
导线长度
（km）
平均边长
（m）
测角中误差（"）
边长相对
中误差
导线全长相
对闭合差
方位角闭
合差（"）
一级
2.0
200
±5
1/40000
1/20000
±10√n
二级
1.0
100
±10
1/20000
1/10000
±20√n
注：1、n为测站数；
2、当导线边长小于100m时，边长相对中误差计算按100m推算。
4.1.2、建筑平面控制网的精度要求：
建筑平面控制网选用二级，精度要求见下表：
建筑物平面控制网主要技术要求
等级
适用范围
测角中误差
（"）
边长相对
中误差
一级
钢结构、超高层、连续程度高的建筑
±8
1/24000
二级
框架、高层、连续程度一般的建筑
±12
1/15000
三级
一般建筑
±24
1/8000
4.1.3、平面控制网水平角观测精度要求：
本工程水平角观测选择用二级，精度要求见下表：
水平角观测的测回数
等级
控制网分类
测角中误差（"）
观测测回数
DJ2
DJ6
一级
场区
±5
2
4
建筑物
±8
1
2
二级
场区
±10
1
2
建筑物
±12
三级
场区
±20
—
1
建筑物
±24
注：方向观测法度盘位置应按附录E分配，电子经纬仪可不作度盘位置分配。
4.1.4、内业计算数字的取位精度要求：
内业计算数字的取位
等级
角度值及其改正数（"）
边长及其改正数、坐标值（m）
一级
0.1
0.001
二、二级
1
0.001
4.2、高程控制测量精度要求
水准测量的主要技术要求
等级
每千米高差中数中误差(mm)
仪器
型号
水准标尺
观测次数
往返较差、附全或闭合环闭合差(mm)
检测已测测段高差之差(mm)
偶然中误差M△
全中误差Mw
与已知点联测k
环线或附合
平地
山地
二等
±1
±2
DSO5
DS1
因瓦
往、返
往、返
≤±4√L
——
≤±6√Li
三等
±3
±6
DS1
DS3
因瓦
双面
往、返
往、返
往
往、返
≤±12√L
≤±4√n
≤±20√Li
四等
±5
±10
DS3
双面
往、返
往
≤±20√L
≤±6√n
≤±30√Li
单面
两次仪器高测往返
变仪器高测两次
等外
—
±15
DS3
单面
往、返
往
≤±8√n
≤±10√n
≤±10√n
注：1、为附合路线或闭合环线长度，Li为检测测段长度（均以km计），n为测站数；
2、电子水准仪按标称精度比照表中相应等级的规定执行。
4.3、基础测量精度要求
基础外廓轴线允许误差如下：
基础放线的允许误差
长度L、宽度B的尺寸（m）
允许误差（mm）
L（B）≤30
±5
30＜L（B）≤60
±10
60＜L（B）≤90
±15
90＜L（B）≤120
±20
120＜L（B）≤150
±25
150＜L（B）
±30
4.4、主体结构测量精度要求
4.4.1、内控点竖向投测：投测的允许误差应为3H/10000，且符合下表
轴线竖向投测允许误差
项 目
允许误差（mm）
每 层
3
总高 H
（m）
H≤30
5
30＜H≤60
10
60＜H≤90
15
90＜H≤120
20
120＜H≤150
25
150＜H
30
4.4.2、细部放线精度要求
各部位放线允许误差
项 目
允许误差（mm）
外廓主轴线长底L（m）
L≤30
±5
30＜L≤60
±10
60＜L≤90
±15
90＜L≤120
±20
120＜L≤150
±25
150＜L
±30
细部轴线
±2
承重墙、梁、柱边线
±3
非承重墙边线
±3
门窗洞口线
±3
4.4.3、标高竖向传递精度要求
标高竖向传递允许误差
项目
允许误差（mm）
每层
±3
总高 H
（m）
H≤30
±5
30＜H≤60
±10
60＜H≤90
±15
90＜H≤120
±20
120＜H≤150
±25
150＜H
±30
5、测量放线方法
测量放线主要按以下步骤进行：
5.1、确定控制引测点
引测点位置设置在北大门围墙外20m左右的土堆上，将其平整夯实。把φ80×600木桩打入地面下550mm，四周用50厚砼抹平压光如下图：

将全站仪置于D12对准D14效核后，旋转仪器对准设置的引测点，得出引测点一组坐标、高程，再将全站仪置于D14对准D12，效核后旋转仪器对准设置的引测点，得出引测点第二组坐标、高程。根据测量放线技术规程，对两组数据进行误差分析、效核，最终确定引测点坐标。
5.2、第一次轴线控制网确定
将全站仪置于引测点，对准D12或D14，按施工总平面图提供的拟建物坐标点测出拟建物各角点：/、/、/、/、/、/、/、/、
/。根据确定各角点测出太平间各角点，按土方方案要求通过已测各角点，辅以钢尺确定基坑上口边线，用白灰和彩旗作标示。
5.3、建立第二次轴线控制网
待土方开挖后，建立第二次轴线控制网，通过电子版设计图纸，利用电脑数据库分别抄出各角点，按数字轴和字母轴平移8m的坐标点。将全站仪置于引测点，对准D12或D14，按照所抄的坐标点，确定各轴线外8m的控制点，控制点做法同引测点。待基坑土方护坡完后，利用已测控制桩，将轴线引测到砼土坡上，土坡上的引测点离基坑底面不高于1m，即-6.0m左右，便于拉线放样。根据已测的土坡上各轴线控制点，辅以钢尺将各轴线控制点引测到土坡上。各轴线控制点引测完后，在相应位置分别作出标示，写上轴线编号，标示编号要醒目（如采用红色油漆）。

控制点平面布置图
5.4、测量放线的精度检测
测量放线工作完后，通过1#、2#连廊轴线控制点与二标段测量控制点闭合，轴线距离误差控制在5mm以内，检验方法：钢尺测量。
5.5、±0.00以上轴线测量
5.5.1、基础砼浇筑完后，将引测到土坡上的纵横轴线控制点，分别引测到基础砼表面，并用红油漆作标记，写上轴线编号，标记做法如下图。

5.5.2、第一层框架砼构件施工完后，将拟建物转角的纵横轴线分别引测到转角柱上，并用红色油漆标示，具体做法同基础。
5.5.3、本工程住院楼大屋面高44.8m，门诊医技楼大屋面高23m，因此均可采用外控法，具体做法如下：根据转角柱纵横轴线控制点，用吊线砣和钢尺将控制点逐层引测到已施工完的楼面上，在引测过程中将上层控制点与下层控制点用墨线弹出，柱上下两端用红油漆做出标示，标示方法同基础。
5.6、标高测量
根据设计要求，将引测到施工区域的±0.00m标高（高程为1284.3m）换算成+1m引测到已施工完的第一层框架柱的某一转角柱或有预留洞口的边柱上（要便于拉尺）。并用红油漆作上标记，标出标高。每施工完一层主体框架，用钢尺垂量距该层层高，逐层向上引测，每层框架砼构件模板拆除后，根据楼板上1m的标高，在该层的各柱或剪力墙上测出标高，并作上记号，便于装饰阶段施工。
5.7、沉降观测点的设置
本工程基础均为承台桩基础，±0.00以上楼层，高度相差较大，且地下室面积大，因此需设置沉降观测点，设置原则拟建物转角处，全高变化的连接处(沉降缝两侧)。观测点设置距离不超过15m或每2根框架柱设置一处，第一层主体结构施工完后就要设置，观测点离地面或楼面500mm，沉降观测点的具体做法如下:

沉降观测点平面布置图
沉降观测从首层施工完成后开始，每层施工完成后观测一次直至结构封顶，并做好每次沉降观测记录，并及时将观测结果反馈给监理单位。
6、测量管理体系
测量管理体系是本工程测量工作的制度保障。管理体系图如下：

7、测量岗位职责
项目部负责现场控制网的测绘，负责建立各种关键的平面和高程控制点及其桩位的交接工作，对各施工队测量工作的复核验收，向监理的报验工作和对现场所有测量单位的协调工作，向其他部门提供测量成果及有关数据。
项目部测量人员负责本部施工范围测量方案的制定、轴线定位、工程放线的实施以及资料的整理、上报工作。
同一区段遇有其他分包作业单位时，指定可供使用的测量桩、线，并办好交接手续。
8、仪器管理
8.1、仪器配备
根据本工程的特点和工程放线的精度要求，配备主要测量仪器如下：
序号
仪器名称
型号
数量
检定周期
1
全站仪
自定
1
1年
3
水准仪
DZS3-1
2
1年
4
钢卷尺
50m
4
1年
5
塔尺
5m
4
一次性
6
钢卷尺
5m
5
一次性
8.2、仪器现场管理
8.2.1、所有仪器设备都应有检定合格证，并按周期检定。
8.2.2、仪器检定按照国家（市）各类设备检定规程规定的周期、检定方法、检验准则在国家授权的计量单位进行检定。
8.2.3、保存检定记录，建立仪器管理台帐，内容主要包括：型号、数量、检定时间、收发使用等。

8.2.4、现场设仪器柜，测量人员负责仪器日常管理。
8.2.5、严格按照操作规程操作，杜绝冒险、违章。
9、资料管理
表格的填写、签字：根据的国家资料管理规定中有关测量章节内容和要求填写。
10、桩位及控制点保护
首先桩位必须选择在地基稳固、不易碰压和通视良好的地区。
各控制点应标识清楚，周围3m范围和其照准方向严禁堆放东西。
测量人员应将各控制点图下发各股室，使现场人员明确桩位所在，以利保护。
现场各施工人员都有责任保护桩位。
测量人员定期检查桩位，一发现移动，应立即通知相关部门停止使用，并马上恢复。
各施工区控制点保护应落实专人保护。
11、复核、验线制度
11.1、要求
11.1.1、各分包单位测量组首先自检合格后，将各种资料准备齐全，经技术部门授权的测量工程师签认后，方可向土建分部测量班申请验线。
11.1.2、总承包测量队复检合格后，向监理公司申请验线。
11.1.3、经监理公司复检通过后，方可进行下道工序施工
11.1.4、验线不合格，需立即改正，复检合格后，重新整理资料，申请验线。
11.2、验线程序

11.3、验线范围
11.3.1、政府规划验线：工程定位、结构出地面、结构竣工等三个阶段，由业主向市规划局申请验线，总包配合验线；

11.3.2、监理验线范围：现场和作业面各级平面、高程控制点，各种分部、分向工程的定位桩点，基槽位置、几何尺寸和标高，楼层轴线、标高和各种关键部位的线。
11.3.3、项目部测量验线范围：除了以上监理验线范围内的必验项目，随时检查各种细部线，验线结果及时反馈各作业队，以便改正。
11.4、误差预防和发生错误的改正
11.4.1、误差预防：
11.4.1.1、为防止测量误差（系统误差、偶然误差和粗差），必须从人员、仪器、操作环境和管理四个方面解决。
11.4.1.2、必须配备专业人员，熟悉操作规程，熟悉施工图纸、方案和交底。
11.4.1.3、使用的仪器应在检定周期内，使用前后应认真检查仪器状态，发现问题及时检修。
11.4.1.4、尽量选择最佳观测时间施测，在不利环境下施测的结果，应有严格的校核措施，合格后方可交付使用。
11.4.1.5、管理上，人员和仪器配备合理，测法经济、高效。严格按操作规程操作，施测数据资料齐全、清晰。
11.4.2、发生错误的改正：
11.4.2.1、发现错误，应立即查明原因，向上级报告。
11.4.2.2、对由此所施测的一切结果进行检核。
11.4.2.3、填写错误追踪记录，并制定预防措施。
12、施工测量的基本准则及要求
12.1、施工测量放线基本准则
12.1.1、认真学习与执行国家法令、政策与规范，明确为工程服务，对按图施工与工程进度负责的工作目的。
12.1.2、遵守先整体后局部的工作等程序。即先测设精度较高的场地整体控制网，再以控制网为依据进行各局部建筑物的定位、放线。
12.1.3、必须严格审核测量起始依据（设计图纸、文件，测量起始点位、数据等）的正确性，坚持测量作业与计算工作步步有校核的工作方法。
12.1.4、测法要科学，简捷，精度要合理，相称的工作原则。仪器选择要适当，使用要精心。在满足工程需要的前提下，力争做到省工、省时、省费用。
12.1.5、定位、放线工作必须执行自检、互检合格后，由有关主管部门验线的工作制度。此外，还应执行安全、保密等有关规定，用好、管好设计图纸与有关资料。实测时要当场做好原始记录，测后要及时保护好桩位。
12.1.6、紧密配合施工，发扬团结协作，不畏艰难，实事求是，认真负责的工作作风。
12.1.7、虚心学习，及时总结经验，努力开创新局面的工作精神，以适应建筑业不断发展的需要。
12.2、施工测量验线的基本准则
12.2.1、验线工作应主动，验线工作要从审核施工测量方案开始，在施工的各主要阶段前，均应对施工测量工作提出预防性的要求，以做到防患于未然。
12.2.2、验线的依据应原始、正确、有效，主要是设计图纸、变更洽商与起始点位（如红线桩、水准点等）及其已知数据（如坐标、高程等）要原始资料、最后定案有效并正确的，因为这些是施工测量的基本依据。若其中有错，在测量放线中多是难以发现的，后果是不堪设想的。
12.2.3、仪器与钢尺须按计量法有关规定进行检定和检校。
12.2.4、验线的精度应符合规范要求，主要包括：
仪器的精度应适应验线要求，并校正完好；
必须按规程作业，观测误差必须小于限差，观测中的系统误差应采取措施进行改正；
12.2.5、验线本身应先行附合（或闭合）校核 。
12.2.6、必须独立验线，验线工作应尽量与放线工作不相关，主要包括：
观测人员；
仪器;
测法及观测路线等。
12.2.7、验线部位关键环节与最弱部位，主要包括：
定位依据桩位及定位条件；
场区平面控制网、主轴线及其控制桩（引桩）；
场区高程控制网及±0.000高程线；
控制网及定位放线中的最弱部位；
铅直仪从首层投测到施工作业面的控制网及标高控制点。
12.3、测量记录的基本要求
测量记录的基本要求：原始真实、数字正确、内容完整、字体工整。
12.4、测量计算的基本要求
测量计算工作的基本要求：依据正确、方法科学、计算有序、步步校核、结果可靠。
