二次结构施工方案1.docx

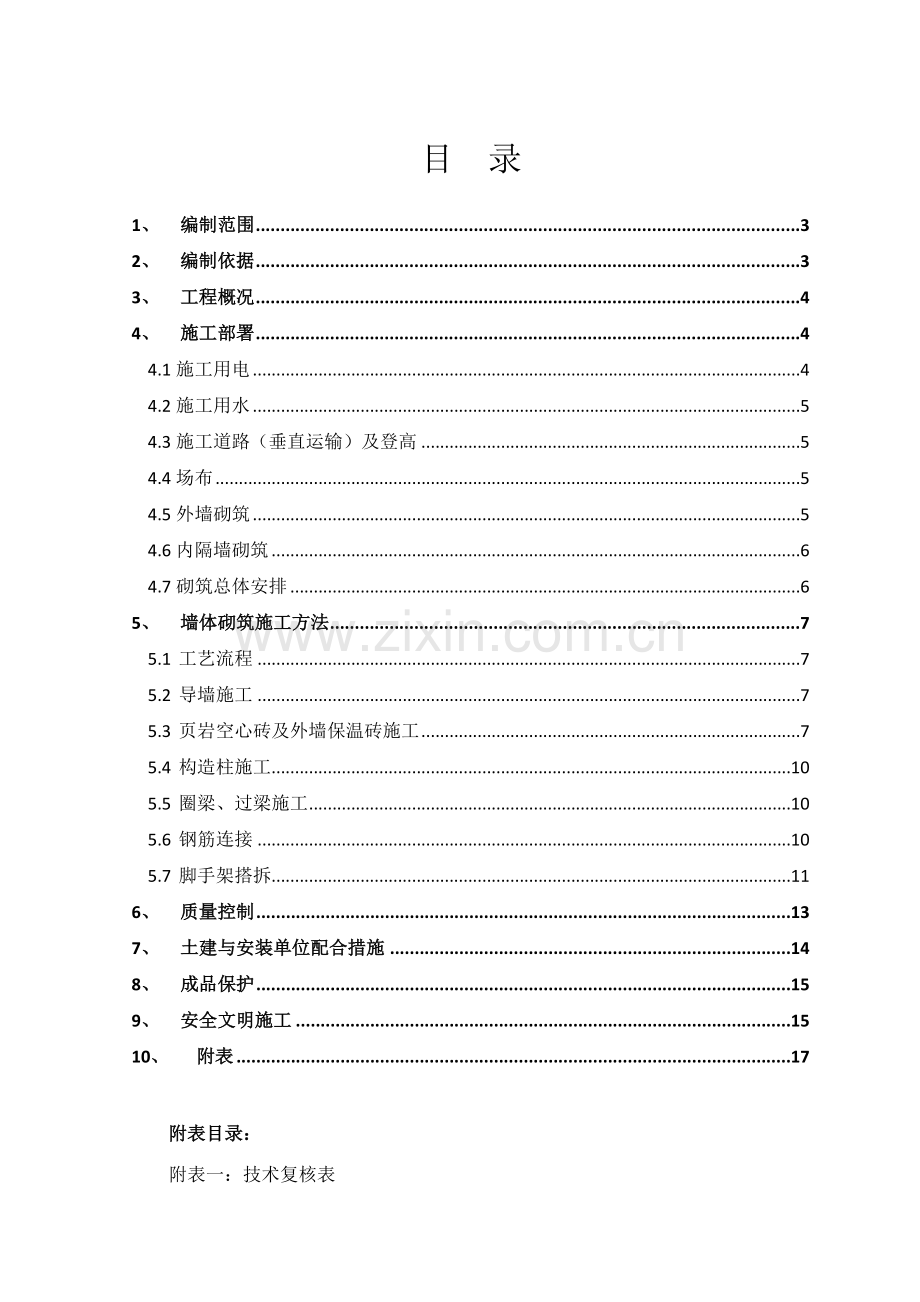

目 录1、编制范围32、编制依据33、工程概况44、施工部署44.1施工用电44.2施工用水54.3施工道路（垂直运输）及登高54.4场布54.5外墙砌筑54.6内隔墙砌筑64.7砌筑总体安排65、墙体砌筑施工方法75.1 工艺流程75.2 导墙施工75.3 页岩空心砖及外墙保温砖施工75.4 构造柱施工105.5 圈梁、过梁施工105.6 钢筋连接105.7 脚手架搭拆116、质量控制137、土建与安装单位配合措施148、成品保护159、安全文明施工1510、附表17附表目录：附表一：技术复核表附表二：机械配置表附表三：检验批划分计划表附表四：隐蔽验收计划表附表五：试块制作、试件取样计划表附表六：工艺测量检测仪器配备一览表附图目录：附图1井架平面布置示意图附图20.000m层施工现场平面布置图附图3墙体砌筑立面示意图（一）附图4墙体砌筑立面示意图（二）附图5墙体砌筑立面示意图（三）附图6构造柱、砼导墙、圈梁模板剖面示意图1、 编制范围本方案编制范围为天津海河教育园区（北洋园）一期综合配套工程体育馆及公共实训中心主体结构墙体砌筑施工方法以及相应的质量、安全与文明施工控制措施。2、 编制依据1、 现有建筑、结构设计图及设计交底纪要2、 现行施工规范、规程、标准：工程测量规范（GB50026-xxx）建设工程施工现场供用电安全规范（GB50194-xxx）砌体工程施工质量验收规范（GB50203-xxx）砼结构工程施工质量验收规范（GB50208-xxx）建筑地面工程施工质量验收规范（GB50204-xxx）建筑工程施工质量验收统一标准（GBJ50300-xxx）建筑机械使用安全技术规程（JGJ33-xxx）施工现场临时用电安全技术规范（JGJ46-2005）建筑施工安全检查标准（JGJ59-xxx）建筑施工高处作业安全技术规范（JGJ80-xxx）建筑施工扣件式钢管脚手架安全技术规范（JGJ130-xxx）天津市非承重烧结页岩空心砖墙体技术规程(DB29-172-2007)框架结构填充小型空心砌块墙体结构构造（02SG614）天津市围护结构保温构造图集(DBJT29-177-2007)建筑构造专项图集（09BJZ26）3、 工程概况体育馆及公共实训中心墙体砌筑共计四层，首层墙体高度约6m，二层墙体高度约4m，三层墙体高度约5m，四层墙体高度约4m。外墙厚度均为260，采用墙体保温空心砖砌筑，主要规格为24026090。内墙厚度为100、200、240等，均采用非承重烧结页岩空心砖砌筑，主要规格为240190140、24019090、24024090。其中普通内墙厚度为200，局部回风竖井厚度为100，消防栓洞口厚度为240。墙体底部除卫生间设200高混凝土导墙外，其余均设200300多孔砖导墙，墙体砌筑采用M7.5水泥砂浆。本次墙体均属填充墙砌体，工程量约为17000方。构造柱、圈梁、墙体拉结筋与主体混凝土结构的连接采用植筋，植筋深度15d。构造柱的间距不大于4米，宽度同墙宽，长度为200，具体可根据实际情况调整，b240时，主筋采用412；240b400时，主筋采用612，箍筋均为6250。构造柱咬槎为100，局部为60。圈梁设在门过梁2400标高处，内外圏梁高度均为180，宽度均同墙厚，当圏梁兼作过梁时，在洞口上方按过梁要求确定截面并另加钢筋。门窗过梁入墙长度为300。本次砌筑，所有楼层均设一道圏梁。当门、窗洞口2000时，设混凝土构造柱。墙窗台处设置60厚混凝土窗台板，板宽等于墙厚，伸入窗间墙应大于250，外墙窗台长度大于4m时，窗下墙中部设构造柱。拉结筋沿墙高方向约500左右设置一道，26拉筋。4、 施工部署4.1施工用电二结构施工阶段用电实施三级配电二级保护的原则；现场所有的电箱均按规定进行接地和接零保护；现场施工用电线路采用三相五线制，电缆和电箱的安装均有专职电工负责，定期检查和维护，确保用电安全。施工用电线路分别从三台400KVA变压器通过立柜引出，沿道路埋地敷设至各施工区域，具体布置见施工用电专项方案。二结构阶段施工用电布置考虑在结构楼层内设置电箱，均按30米设置一个中转电箱及分配电箱，施工用电由分配电箱接出动力或照明箱。照明考虑采用节能灯，固定于砼柱子上。4.2施工用水水源考虑由施工场地水源沿施工道路内圈布置后，埋设至楼梯间，通过立管接至各施工楼层面。其中总管直径为80mm，其余均为50mm。在各楼层面每30米布置一只水龙头，该水管可兼作消防管。4.3施工道路（垂直运输）及登高施工道路：利用结构阶段建筑物外侧施工环路、以及首层建筑物内一纵两横通道作为二结构阶段主要施工通道。登高：主体结构施工阶段设置的外脚手登高以及结构楼梯。垂直运输：现场根据需要搭设井架，编号为1#8#，并在两侧设置人员保护。附图1井架平面布置示意图4.4场布本砌筑阶段主要的材料有：空心砖砌块、水泥砂浆、钢筋、钢管、木料、夹板等。堆场考虑就近砌筑点布置。附图20.000m层施工现场平面布置图4.5外墙砌筑外墙基础墙砌筑已在土石屑回填前，由基础拉梁顶（-0.600）砌至-0.300，现局部需进行修补，并增设构造柱，长度为200，厚度为260。结合幕墙放置埋件等需要，在-0.300-0.0500标高设地圏梁，地圏梁高度为250，宽度同外墙保温砖，确保外侧与原砖砌面平齐，地圏梁配筋为612，箍筋为6200。在地圏梁施工中，需配合幕墙埋件的埋设。地圏梁以上部分采用外墙保温砖进行砖砌，结合外墙墙体宽度为260，因此全部采用260型保温砖全眠砌筑。在楼面以上2400高度处设置圏梁，圏梁的高度为180，当圏梁兼做过梁时，应在洞口上方按过梁要求确定过梁截面并另加钢筋。当保温砖竖向砌筑至梁、板底时，应留2050mm空隙（根据砖排列），待填充墙砌筑完毕并应至少间隔7天后，再将其用C25细石砼补挤密实，在墙厚中间设通长保温条，局部也可采用斜砌，斜砌采用多孔砖，并在两层斜砌砖间设通长保温条。结合构造柱马牙槎处配套砖的排列，构造柱的咬槎设为60，构造柱的长度200，具体根据实际情况进行调整。4.6内隔墙砌筑内隔墙基础墙砌筑由基础拉梁顶-0.600砌至-0.050，砌筑采用多孔砖进行砌筑，一顶一顺进行砌筑，砌筑前根据高度排列，先进行找平后再砌筑，并在-0.050标高以下20设防潮层。在基础墙标高以上设300高多孔砖导墙，然后用空心砖进行内隔墙砌筑。内隔墙主要厚度为200，采用240*190*90、240*190*140主规格及配套砖进行砌筑，（当与外墙相接处，采用240*190*90砌筑；当全部为内隔墙时，采用240*190*140砌筑），100厚内隔墙采用240*190*90主规格及配套砖进行砌筑、240内隔墙采用240*240*90主规格及配套砖进行砌筑。在楼面2400标高处设置圏梁，圏梁的高度为180，当圏梁兼做过梁时，应在洞口上方按过梁要求确定过梁截面并另加钢筋。当竖向砌筑至梁、板底时，应留2050mm空隙（根据砖排列），待填充墙砌筑完毕并应至少间隔7天后，再将其用C25细石砼补挤密实，局部也可采用斜砌，斜砌采用多孔砖。结合构造柱马牙槎处配套砖的排列，构造柱的咬槎设为100，构造柱的长度200，具体根据实际情况进行调整。4.7砌筑总体安排本次砌体隔墙楼层多，面积大，为加快施工进度，保证砌体质量，拟作如下安排：1、 0.000m层体育馆区域由于安装管线较多，原则上土建施工至第一道圈梁后移交给安装，待安装完毕后，继续砌筑。2、 其余区域，土建先先进行墙体砌筑，并根据安装墙体留洞图，在墙体上预留风管留洞和风机安装留洞。3、 坚持样板领路原则，样板段墙体经自检、监理验收合格后，后续墙体以此为基准砌筑验收。4、 填充墙砌体原则按先砌墙后浇柱方法进行，但部分墙体，如管弄井等部位由于先砌墙后无法浇捣构造柱，需采取先浇构造柱，后砌墙的框架结构方式进行。5、 本次设计无构造柱的布置。在满足构造柱间距4000的条件下，现场结合实际情况进行构造柱的设置。6、 在施工区域内搬运空心砖的过程中，采用自制平板车运输，最大限度避免砌块在运输过程中产生的缺棱掉角。5、 墙体砌筑施工方法5.1 工艺流程施工准备工作构造柱钢筋绑扎 多孔砖导墙施工墙体砌筑构造柱及圈梁施工重复墙体砌筑砌至梁、板底时进行斜砌构造柱施工细石砼填实5.2 导墙施工1、多孔砖导墙施工 多孔砖导墙砌筑高度为300，具体详见排列图。2、 混凝土导墙施工卫生间导墙采用200高砼导墙。施工准备：根据设计图纸，弹出墙身（导墙）线，导墙制模前需绑扎构造柱钢筋。模板：采用18厚七夹板，二四木料作内外围檩及支撑。混凝土：采用C30砼，塌落度14030mm，人工翻斗车水平运输，按50cm间距振捣一次，以确保砼密实。浇筑导墙前勿必调整好构造柱植筋位置，确保准确性。模板口500设标高控制点，砼表面用木蟹打抹平整。导墙砼的拆模不宜过早，根据当时的温度决定，一般当气温20度左右时，控制在12小时后拆模。5.3 页岩空心砖及外墙保温砖施工1、 施工准备：水泥进场使用，应分批对其强度，安定性进行复验。当水泥出场超过三个月（快硬水泥超过一个月）时，应复查试验，并按其结果使用。不同的水泥，不得混合使用。砌筑砂浆必须采用机械搅拌，砂浆应随拌随用，水泥混合砂浆应在4h内用完，施工气温在30C时3h内用完，超过时间及出现泌水现象砂浆均不得使用。对进场的保温空心砖型号、规格、数量和堆放位置、次序等应进行检查、验收、满足施工要求。所有运至施工现场的砌体均保证有生产合格证明。保温空心砖应按不同规格和强度等级整齐堆放，高度不宜超过2.0m。在运输装卸砌块时严禁斗倾卸和抛掷。堆垛上应设标志。堆放场地应平整，堆置于室内或不受雨雪影响的干燥场所，远离火源及化学试剂物品。所有机具设备已准备就绪，并安装就位。保温空心砖基层已经清理干净，并在基层上弹出纵横墙轴线、边线、门窗洞口位置线及其他尺寸线。立好皮树杆，符合基层标高。根据砌块尺寸和灰缝厚度计算皮数和排数，由施工班组长配合关砌根据皮数杆样棒将皮数翻至框架柱上，要反应出砌块的皮数和灰缝厚度，并注明门窗、洞口、过梁等主要部位的标高。以保证墙体尺寸符合设计要求。空心砖表面的污物，泥土及孔洞底部的毛边均清理干净，剔除外观质量不合格的空心砖。使用前喷雾器润湿。2、 墙砖砌筑基本要求 页岩空心砖及保温砖在砌筑过程中应上下错缝，搭接长度为主砖一半，最小不少于60mm；水平灰缝砂浆饱满度不得低于95%，竖直灰缝砂浆饱满度不低于85%；平、立缝812mm；不得用水冲浆灌缝。竖缝凹槽部位应用砌筑砂浆填实；不得出现瞎缝，透明缝；孔洞不得外露；施工过程中不能剔、凿，应使用钻头打孔或无齿锯切割。1）砌筑前应按保温空心砖尺寸和灰缝厚度计算皮数和排数。砌筑一般采用“披灰挤浆”，先用瓦刀在保温空心砖底面上满披灰浆，铺灰长度为23m，再在待砌的保温空心砖端头满披头灰，然后搬运保温空心砖，进行挤浆砌筑。2）砌筑应尽量采用主规格保温空心砖，从转角或定位处开始向一侧进行。内外墙同时砌筑。墙体转角处和纵横墙交接处应同时砌筑。临时间断处应砌成斜槎，斜槎长度不应小于高度的2/3（一般按一部脚手架高度控制）。3）砌体内设置电气预埋管及线盒时，应在砌筑时同时进行，预埋时必须做到位置准确无误，用发泡胶或保温砂浆把空心砖的保温破坏部位封堵密实，严禁用锤子凿打。对个别漏埋的地方，可在墙体上竖向切割，固定管线后进行封堵（分二次封堵），电线管不宜在墙体内水平设置。对预埋位置要求高的穿墙套管，可先预留孔洞后下套管，也可采用水钻后洗孔。4）墙上预留孔洞、管道、沟槽和预埋件在砌筑时预留或预埋，不得在砌筑的墙体上剔凿。确需开孔、槽时，应采用电钻或无齿锯钻、切处理。5）墙体吊挂点应在空心砖孔洞内预填C20混凝土；未预填部位需设吊挂件的，挂载重量小于0.21KN时，可采用钻孔深度15mm尼龙自锁螺栓单壁吊挂；挂在重量大于0.21KN，小于0.57KN时，可采用钻孔深度100mm尼龙钢锚栓双壁吊挂。6）当保温空心砖吊封重量较大的物件时（如散热器、洗手盆、等）应在指定范围内的空心砖内用混凝土灌实，遇有漏灌的部位，可采用水钻按所需部位冲洗后灌注混凝土。7）如已砌好的保温空心砖或空心砖被撞动时，应清除原有砂浆，重铺新砂浆砌筑。8）保温空心砖每砌完一楼层后，应校核墙体的轴线尺寸和标高。在允许范围内的轴线及标高的偏差，应在楼板面上予以纠正。9）砌筑砂浆强度大于1MPa时，方可浇灌混凝土；圈梁、构造柱浇筑前应清除孔洞内的砂浆等杂物，并用水冲洗。10）用于保温空心砖砌体圈梁、构造柱混凝土塌落度不大于180mm，拌合物不离析、不泌水。11）圈梁浇筑应在保温空心竖缝中预留孔洞穿入螺栓及夹具，固定圈梁模板，绑钢筋，浇筑混凝土，拆模后立即用保温材料、混凝土或砂浆嵌填孔洞。12）在砌筑过程中，应采用“原浆随砌随收缝法”先勾水平缝，后勾竖向缝。灰缝与保温空心砖面要平整密实，不得出现丢缝、瞎缝、开裂和粘接不牢等现象，以避免墙面渗水和开裂，以利于墙面粉刷和装饰。13） 墙中的洞口、管道和预埋件等应在砌筑时正确留出或预埋。3、 构造施工技术要求1）墙体应与钢筋混凝土框架柱或剪力墙拉结，构造住处的砌体两边应同时砌筑，沿柱或剪力墙的高度方向每隔500mm左右设26拉结钢筋，拉结钢筋应置于灰缝中，沿墙全长贯通。2）墙体间设置构造柱，间距原则上4000m。3）门窗过梁的做法详见结构设计总说明，入墙长度不宜小于250mm，否则应锚入柱内或采用其它措施。4）墙窗台设钢筋混凝土窗台板，板厚60mm，板宽等于墙厚，伸入窗间墙应大于250mm；外墙窗台长度大于4m时，窗下墙中部宜设构造柱。5）用空心砖砌筑女儿墙、阳台栏杆、楼梯栏板等部位时，应加设现浇钢筋混凝土构造柱及压顶，构造柱间距不宜大于4m；砌体女儿墙在人流出入口应与主体结构锚固；防震缝处应留有足够的宽度，缝两侧的自由端应予以加强。5.4 构造柱施工1、 构造柱设置部位：纵横墙的交接处，楼梯间、电梯间四角，悬臂墙端部，门窗洞口边，临时运输洞口边。2、 构造柱间距4000，与墙体拉结钢筋严格按设计要求及相关规范。3、 导墙施工前根据构造柱的位置线，进行钢筋绑扎。4、 构造柱长度b240时，主筋采用412，240b400时，主筋采用612绑扎连接；箍筋6在柱上下端各600mm范围内加密至100，其余部位为250。5、 构造柱在墙体砌筑过程中留出马牙槎，先退后进，马牙槎长度不宜小于100。6、 构造柱采用模板七夹板，模板支撑系统利用212对拉螺栓固定，对拉螺栓垂直设置间距600，内预留PVC套管。7、 构造柱封模前，沿砌体马牙槎边缘弹线贴设双面胶，避免构造柱浇筑时出现漏浆，力求做到规范。8、 构造柱每次同圈梁同步浇捣，与结构梁板接口处，模板需制成喇叭口，便于砼的灌入及振捣，砼终凝后4小时开始拆模并将多余的砼凿除并修理平整。5.5 圈梁、过梁施工1、 圈梁设置原则为：首道设置在门洞上方，本次上部各楼层砌筑高度最高为5.90m，故均设1道圈梁。2、 圈梁主筋412（当圏梁宽度b250mm时，上下各312），采用搭接绑扎；转角处柱顶圈梁箍筋在转角各1米范围内加密至100，其余部位为200。3、 圈梁、过梁均采用现浇方式；模板采用七夹板，定位夹箍间距不大于300，以防爆模。4、 圈梁、过梁封模前，沿砌体上口设双面胶。避免构造柱浇筑时出现漏浆。5、 圈梁、过梁应采用50振动棒500振捣密实，模板宜隔天拆除。5.6 钢筋连接1、种筋施工构造柱上、下部与板或梁的连接采用种筋，锚入长度均为15d。过梁或圈梁与主体结构的连接也采用种筋，锚入长度均为15d。部分剪力墙钢筋及暗柱钢筋、落低拉梁，承台无插筋等钢筋采用种筋，锚入长度均为15d。2、拉墙筋施工填充墙与钢筋混凝土柱、墙的连接采用种筋，26钢筋，间距为400，拉结长度为沿墙全长贯通。3、种筋胶水为喜利得公司RE500胶粘剂。5.7 脚手架搭拆1、 概述：本砌体工程墙体高度最高为5.900米，构造柱间距不大于4米，考虑在墙双面搭设落地式双排扣件式钢管脚手架。按各楼层墙高进行搭设。2、 搭设措施1） 落地脚手架搭设标准：横平竖直,连结牢固，底脚着实，层层拖牢，支撑挺直，通畅平坦，安全设施齐全、牢固。2） 脚手架架设工必须具备中华人民共和国国家标准特殊作业人员安全技术考核管理规则（GB5306-85）要求的条件，经培训考核，取得“特种作业人员安全操做证”后，才能进行脚手架的搭设和拆除工作。3） 本工程脚手架的地基，首层为回填土石屑面，以上为楼板面，脚手架下均铺设50*200木方。4） 脚手架搭设顺序为：基础平整立杆大横杆、小横杆、搁栅剪刀撑脚手板防护栏杆。5） 脚手架搭设待素砼导墙施工完毕后搭设，一次性搭设，在离地20cm处设置一道扫地杆于脚手架连接。脚手架宽1.0m，立杆纵距1.8m，步距1.8m，立杆离墙250mm。6） 首步脚手架步高为1800MM杆应间隔交叉不同长度的钢管，将相邻立柱的对接接头位于不同高度上，使立柱受荷的薄弱截面错开。7） 脚手架每步外立杆里侧设1m高防护栏杆及外铺安全板。8） 脚手架外侧每隔9m必须设一道剪刀撑，与地面的夹角应控制在4560度。自上而下连续设置，搭接长度不少于40cm。9） 本工程脚手架最高3步，不考虑拉结，局部设钢管抛撑，间距5.4米布置。10） 操作人员上下架子必须有安全可靠的爬梯或坡道；爬梯与坡道应设脚手架外侧，数量应根据工程量确定。11） 过门洞，双排脚手架可挑空1根立杆，悬空的立杆处用斜杆撑顶，逐根连接三步以上的大横杆，以使荷载分布在两侧立杆上，斜杆下端与地面的夹角要成60左右，凡斜杆与立杆、大横杆相交处均应扣接。出入口处，在外侧上面搭设安全防护棚。3、 拆除措施1） 外架拆除前，工长要向拆架施工人员进行书面安全交底工作。交底有接受人签字。2） 拆除前，班组要学习安全技术操作规程，班组必须对拆架人员进行安全交底，交底要有记录，交底内容要有针对性，拆架子的注意事项必须讲清楚。3） 拆架前在地上用绳子或铁丝先拉好围栏，没有监护人，没有安全员工长在场，外架不准拆除。4） 架子拆除程序应由上而下，按层按步拆除。先清理架上杂物，如脚手板上的混凝土、砂浆块、U型卡、活动杆子及材料。按拆架原则先拆后搭的杆子。剪刀撑、拉杆不准一次性全部拆除，要求杆拆到哪一层，剪刀撑、拉杆拆到哪一层。5） 拆除工艺流程：拆护栏拆脚手板拆大小横杆拆剪刀撑拆立杆拉杆传递至地面清除扣件按规格堆码。6） 拆杆和放杆时必须由2-3人协同操作，拆大横杆时，应由站在中间的人将杆顺下传递，下方人员接到杆拿稳拿牢后，上方人员才准松手，严禁往下乱扔脚手料具。7） 拆架人员必须系安全带，拆除过程中，应指派一个责任心强、技术水平高的工人担任指挥，负责拆除工作的全部安全作业。8） 拆架时有管线阻碍不得任意割移，同时要注意扣件崩扣，避免踩在滑动的杆件上操作。9） 拆架时螺丝扣必须从钢管上拆除，不准螺丝扣在被拆下的钢管上。10） 拆架人员应配备工具套，手上拿钢管时，不准同时拿板手，工具用后必须放在工具套内。11） 拆架休息时不准坐在架子上或不安全的地方，严禁在拆架时嘻戏打闹。12） 拆架人员要穿戴好个人劳保用品，不准穿胶底易滑鞋上架作业，衣服要轻便。13） 拆除中途不得换人，如更换人员必须重新进行安全技术交底。14） 拆下来的脚手杆要随拆、随清、随运，分类、分堆、分规格码放整齐，要有防水措施，以防雨后生锈。扣件要分型号装箱保管。6、 质量控制1、 墙身砌筑前立好皮数杆，其间距每隔1015m立一根，可标注于结构柱上，皮数杆上划有每皮砖和灰缝厚度及门窗洞口、过梁、楼板等竖向构造的变化位置。2、 直线段墙体宜同时砌筑，对不能同时砌筑处，施工段应留在主体结构柱处。相邻施工段砌筑高度不宜高于2步脚手架高。3、 构造柱纵筋需穿过圈梁，保证纵筋上下贯通；构造柱箍筋在楼层上下各600mm范围内需进行加密，间距为100mm。4、 墙体与构造柱连接处需砌成马牙槎，从每层柱脚起，先退后进，马牙槎的高度结合空心砖排列，原则300；为保证墙体的整体性，应先砌墙后浇混凝土构造柱。5、 填充墙砌体一般尺寸允许偏差序号项 目允许偏差mm检查方法1轴线位置10用尺检查2垂直度小于或等于3m5用2m托线板或吊线和尺检查大于3m103表面平整度8用2m靠尺和塞尺检查4墙体厚度2用尺检查4门窗洞口高、宽（后塞框）5用尺检查5外墙上、下窗口位移20用经纬仪或吊线检查6、 灰缝应饱满，其宽度控制在812mm。砂浆饱满度度卧缝不低于95%，竖缝不低于85%。7、 构造柱浇灌混凝土前，必须将砌体留槎部位和模板浇水湿润，将模板内的杂物清理干净。振捣时，要避免触碰墙体，严禁通过墙体传震。8、 构造柱及圈梁处模板封模前，应先沿马牙搓及圈梁贴双面胶带再封模，以防止漏浆。9、 当空心砖墙体完成12天，达到一定强度时，方可进行构造柱的浇捣，以防止构造柱浇捣时，墙体产生裂缝。10、 质量控制责任人质量控制人员名单（1）准备阶段计量设备检查施顺才原材料杨文东钢筋、植筋检查凌德中、陈松预留孔洞姜纪兴弹线检查姜纪兴皮数杆设置与复核凌德中、陈松（2）砌筑阶段砂浆试块制作施顺才轴线位置唐志华灰缝厚度、垂直度、平整度凌德中、陈松拉结筋、预埋件凌德中、陈松砖堆放杨文东7、 土建与安装单位配合措施1、 根据安装要求，空调机房等设备房间有设备进入，土建需配合部分墙体后砌，待设备进入后再封闭。要求安装单位在图纸上标明后砌筑的墙体部位及洞口尺寸，便于土建留洞。2、 小直径的管线由安装单位先安放套管，土建再砌筑墙体。3、 水电管线的暗敷工作，必须待墙体完成并达到一定强度后方能进行。开槽时，应使用轻型电动切割机并辅以手工槽器。开槽的深度不宜超过墙厚的1/3。开槽由安装单位施工。4、 墙体留洞待管道设备安装完毕后，一般用C20细石砼填实；特殊部位，如桥架，应用防火封堵材料封堵（安装单位施工）。5、 与通风相关的管弄井应随砌随粉。6、 部分墙无法先砌墙后浇筑构造柱时，采用先浇筑柱后砌筑墙的方式进行，后砌墙体与构造柱采用植筋连接。 8、 成品保护1、 保温空心砖运输和堆放时，应轻吊轻放，堆垛之间应保持适当的通道。2、 水电和室内设备安装时，应注意保护墙体，不得随意凿洞。9、 安全文明施工1、 施工前应规划好场地布置，安装单位的堆场布置应与土建协调。2、 空心砖运输、装卸应轻装轻卸，按不同规格堆放。堆置高度不宜超过2m。堆垛内及堆垛间要保持适当的通风间距与通风道。3、 施工时严禁将墙体作为脚手架与安全网的固定点。4、 脚手架上的空心砖应随砌随堆，堆放高度不应超过1皮。5、 保温空心砖夹具应经试验检检查，应安全、灵活、可靠方可以施工。6、 保温空心砖在楼面卸下堆放时，严禁倾卸及撞击楼板。在楼板上堆放保温空心砖，宜分散堆放，不得超过楼板设计允许承载力。7、 砌筑保温空心砖时，不得站在墙上指挥和操作，不得随意在墙上设置受力支撑或拉缆绳等。8、 工人操作应戴安全帽，高空作业应系安全带。9、 机械、电气设备、原料成品做到制度上墙；要有专人管理，落实责任制。按国标设置安全防火警告标志，配置相应的消防器材。10、 机械设备的防护装置必须齐全有效，严禁带病运转。使用刃具的机具，应保持刃磨锋利，完好无损，安装正确，牢固可靠。使用砂轮的机具，应检查砂轮与接盘间的软垫并安装稳固，螺帽不得过紧，凡受潮、变形、裂纹、破碎、磕边缺口或接触过油、碱类的砂轮均不得使用，并不得将受潮的砂轮片自行烘干使用。11、 非金属壳体的电动机、电器，在存放和使用时不应受压、受潮，并不得接触汽油等溶剂。12、 手持移动电器和固定机械设备，必须实施二级漏电保护。电线无破损，插头插座应完整，严禁不用插头而、半成品应有防雨、防潮措施，并经常检查、维修。13、 现场落手清推行定额消耗包干制，明确专业承包人部伍和班组承包责任制。加强施工过程中落手清的检查、考核和奖罚。14、 电焊机使用前应检查线路开关是否完好，金属外壳应有安全可靠接地，进出线应有完整的防护罩，进出线端应用铜接头焊牢。15、 对起重机械定期进行检查、保养、维修，并做好运转保养记录、交接班记录、机修工、司机签名。10、 附表1、 技术复核序号复核项目施工员或班组技术复核人1轴线、标高测量、关切技术员2墙身弹线3构造柱、圈梁取样员、施工员(关砌)技术员（1）尺寸、位置、标高、清理程度（2）混凝土配合比（3）混凝土坍落度2、 机械配置表序号机械或设备名称型号规格数量额定功率1电焊机3300-1217kVA2镝灯按需3.5kW3振动棒7023584电钻手持按需5小太阳按需1kW6圆盘锯24kW3、 检验批划分计划表项目分部工程子分部工程分项工程检验批数量0.000m层填充墙主体结构砌体结构填充墙砌体3A-5以西，3A-K以北3A-5以西，3A-K以南3A-53A-12，3A-K以北3A-53A-12，3A-K以南3A-123B-5，3A-K以北3A-123B-5，3A-K以南3B-53B-10，3B-N以北3B-53B-10，3B-F3B-N3B-53B-10，3B-F以南3B-103B-23，3B-N以北3B-103B-23，3B-F3B-N3B-103B-23，3B-F以南6.000m层填充墙主体结构砌体结构填充墙砌体3A-5以西，3A-K以北3A-5以西，3A-K以南3A-53A-12，3A-K以北3A-53A-12，3A-K以南3A-123B-5，3A-K以北3A-123B-5，3A-K以南3B-53B-10，3B-N以北3B-53B-10，3B-F3B-N3B-53B-10，3B-F以南3B-103B-23，3B-N以北3B-103B-23，3B-F3B-N3B-103B-23，3B-F以南10.000m层填充墙主体结构砌体结构填充墙砌体3A-5以西，3A-K以北3A-5以西，3A-K以南3A-53A-12，3A-K以北3A-53A-12，3A-K以南3A-123B-5，3A-K以北3A-123B-5，3A-K以南3B-53B-10，3B-N以北3B-53B-10，3B-F3B-N3B-53B-10，3B-F以南3B-103B-23，3B-N以北3B-103B-23，3B-F3B-N3B-103B-23，3B-F以南16.000m层填充墙主体结构砌体结构填充墙砌体3A-5以西，3A-K以北3A-5以西，3A-K以南3A-53A-12，3A-K以北3A-53A-12，3A-K以南3A-123B-5，3A-K以北3A-123B-5，3A-K以南3B-53B-10，3B-N以北3B-53B-10，3B-F3B-N3B-53B-10，3B-F以南3B-103B-23，3B-N以北3B-103B-23，3B-F3B-N3B-103B-23，3B-F以南4、 隐蔽工程验收序号验 收 项 目验 收 人备 注1构造柱、圈梁工程质 量 员(1)钢筋及植筋规格、数量、搭接长度、钢筋间距、保护层厚度；墙体拉结筋(2)模板支撑情况、表面平整度、轴线、标高5、 试块制作计划表试块名称规格试块组数圈梁、导墙、构造柱砼C30抗压每100m3为一组水泥砂浆M7.5抗压每250m3砌体为一组6、 工艺测量检测仪器配备一览表序器具用途器具名称型号规格精度数量3高程控制水准仪S1/N2+标尺1mm4/44定位放线钢卷尺5M/30M/50M1/10004/4/45轴线投测垂直度控制经纬仪T2246坍落度坍落度筒47抗压试块试块模7070708组9垂直、水平测量托线板2m若干10质量检查七大件2套
