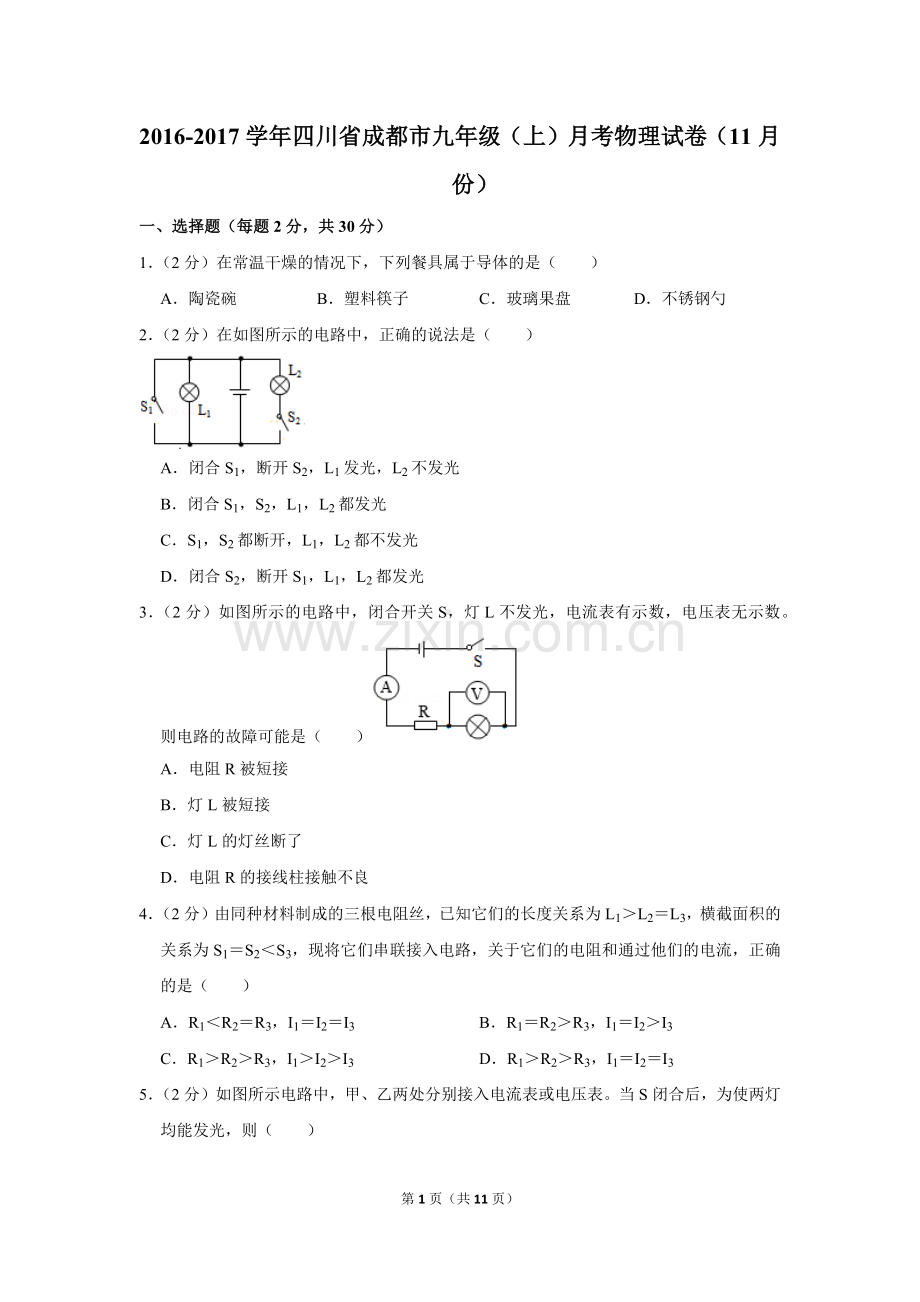

2016-2017学年四川省成都市九年级（上）月考物理试卷（11月份）
一、选择题（每题2分，共30分）
1．（2分）在常温干燥的情况下，下列餐具属于导体的是（　　）
A．陶瓷碗 B．塑料筷子 C．玻璃果盘 D．不锈钢勺
2．（2分）在如图所示的电路中，正确的说法是（　　）

A．闭合S1，断开S2，L1发光，L2不发光
B．闭合S1，S2，L1，L2都发光
C．S1，S2都断开，L1，L2都不发光
D．闭合S2，断开S1，L1，L2都发光
3．（2分）如图所示的电路中，闭合开关S，灯L不发光，电流表有示数，电压表无示数。则电路的故障可能是（　　）
A．电阻R被短接
B．灯L被短接
C．灯L的灯丝断了
D．电阻R的接线柱接触不良
4．（2分）由同种材料制成的三根电阻丝，已知它们的长度关系为L1＞L2＝L3，横截面积的关系为S1＝S2＜S3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（　　）
A．R1＜R2＝R3，I1＝I2＝I3 B．R1＝R2＞R3，I1＝I2＞I3
C．R1＞R2＞R3，I1＞I2＞I3 D．R1＞R2＞R3，I1＝I2＝I3

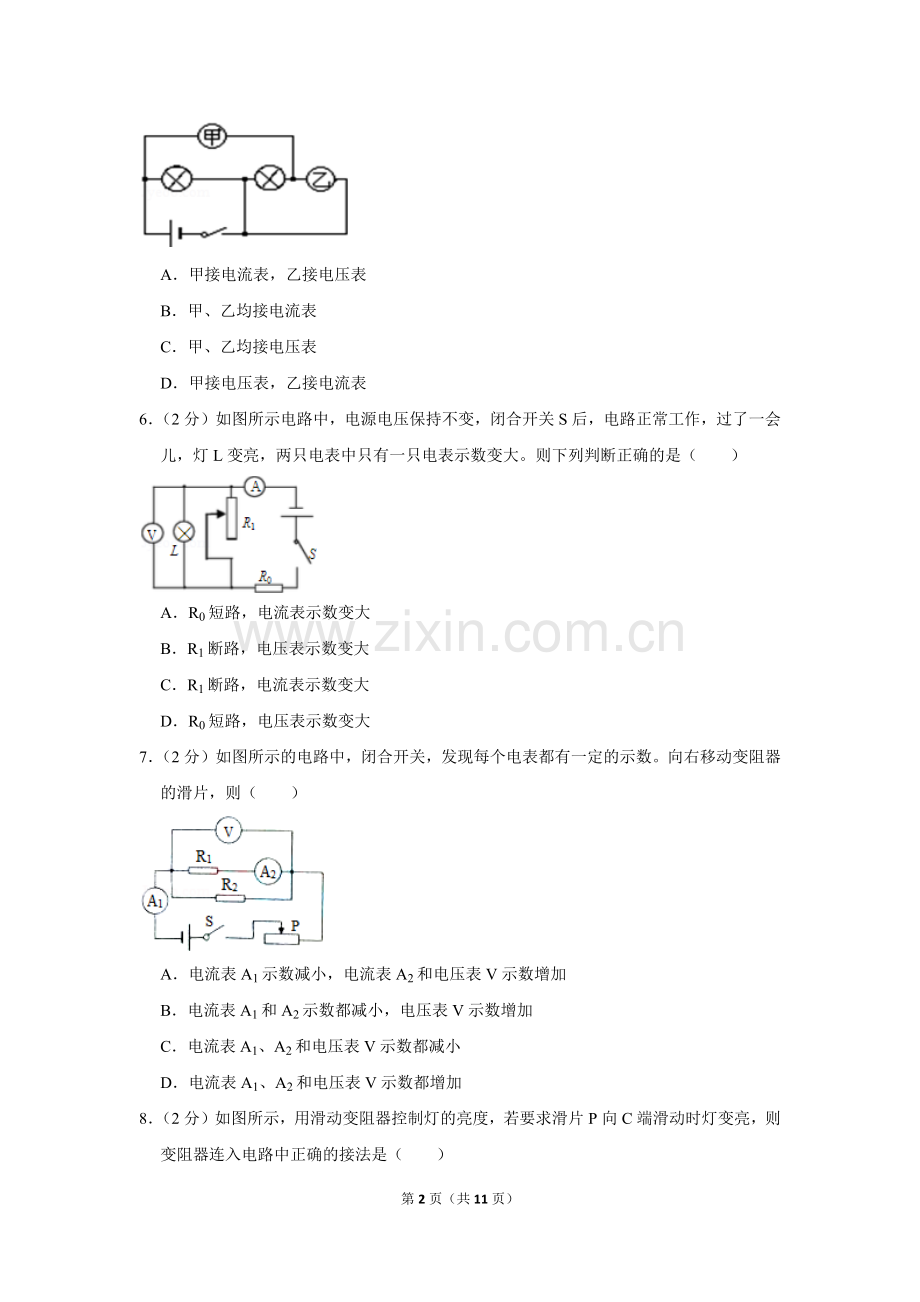

5．（2分）如图所示电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，则（　　）

A．甲接电流表，乙接电压表
B．甲、乙均接电流表
C．甲、乙均接电压表
D．甲接电压表，乙接电流表
6．（2分）如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两只电表中只有一只电表示数变大。则下列判断正确的是（　　）

A．R0短路，电流表示数变大
B．R1断路，电压表示数变大
C．R1断路，电流表示数变大
D．R0短路，电压表示数变大
7．（2分）如图所示的电路中，闭合开关，发现每个电表都有一定的示数。向右移动变阻器的滑片，则（　　）

A．电流表A1示数减小，电流表A2和电压表V示数增加
B．电流表A1和A2示数都减小，电压表V示数增加
C．电流表A1、A2和电压表V示数都减小
D．电流表A1、A2和电压表V示数都增加
8．（2分）如图所示，用滑动变阻器控制灯的亮度，若要求滑片P向C端滑动时灯变亮，则变阻器连入电路中正确的接法是（　　）

A．C接M，D接N B．A接M，B接N C．C接M，A接N D．A接M，D接N
9．（2分）学了电路后，小明设计了四个体重计原理图，你认为可行的是（　　）
A． B．
C． D．
10．（2分）如图所示，对于电能表面板上的一些参数的理解，下列说法正确的是（　　）

A．此表是测量电功率的仪器
B．此时电能表的读数为586.6J
C．“10（20）A”其中“20A”是指这个电能表中通过的电流是20安
D．“720revs/kW•h”是指电器每消耗1千瓦时电能，转盘转过720转
11．（2分）如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（　　）

A．灯泡L变亮 B．电压表示数变大
C．电流表A1示数变小 D．电路消耗的总功率变大
12．（2分）如图所示电路，闭合开关后，灯泡L1发光，L2不发光，电压表有示数。关于电路中L1、L2的连接方式和L2不发光的原因，以下判断正确的是（　　）

A．Ll与L2串联，L2被断路
B．L1与L2串联，L2的实际功率比额定功率小得多
C．L1与L2并联，L2与灯座接触不良
D．L1与L2并联，L2的灯丝断了
13．（2分）两个电阻R1＝20Ω和R2＝30Ω串联在电路中，经过一段相同时间它们产生的热量之比为（　　）
A．1：1 B．3：2 C．2：3 D．4：9
14．（2分）某同学为了估测一个铭牌缺失的家用电热水壶正常工作时的电阻。将壶中装入lkg 25℃的自来水。按下开关后3min水被烧开。则该电热水壶正常工作时的电阻约为（水的比热容为4.2×l03J/（kg•℃）（　　）

A．3Ω B．30Ω C．300Ω D．3000Ω
15．（2分）科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②通过两个电阻的电流相等。小柯设计的如图所示的电路中符合要求的是（　　）

A．只有甲符合 B．只有乙符合
C．甲、乙都符合 D．甲、乙都不符合
二、填空题（每空2分，共36分）
16．（3分）给蓄电池充电时，蓄电池相当于　 　（选填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶棒相互排斥，这说明干毛巾带　 　电。
17．（3分）有一仪器中的电路如图所示，其中带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属块M与弹簧套在光滑绝缘水平细杆上。现将该仪器固定在一辆汽车上，当汽车启动时，　 　亮（选填“红灯”或“绿灯”）；当汽车急刹车时，　 　亮（选填“红灯”或“绿灯”）。

18．（3分）如图所示，甲、乙是电流表或电压表。当开关S闭合后，要使电阻R1、R2并联，甲表是　 　，乙表是　 　。

19．（3分）在如图所示的电路中，电源电压保持不变。闭合开关S，电压表V1 与V2的示数均为6V．由此可见，可能存在R1　 　或R2　 　的电路故障。（选填“短路”或“断路”）

20．（3分）将一个5Ω的电阻和一个20Ω的电阻串联，等效电阻是　 　Ω；若将它们并联，等效电阻是　 　Ω。
21．（3分）在如图所示电路中，电源电压保持不变，闭合开关S，当滑片P向右移动时，电压表示数将　 　（填“变大”、“变小”或“不变”）．当滑片P分别在滑动变阻器的两个端点a和d、中点c和图中b位置，电压表的示数从小到大的顺序分别为0V、2V、3V和4V，则在图示b位置时电压表示数应为　 　V。

22．（4分）标有“220V 40W”的灯泡甲和“220V 100W”的灯泡乙，其灯丝长短相同，可发现　 　灯泡的灯丝较粗；若将这两个灯泡串联在220V的电源上，则　 　灯泡更亮一些（以上两空选填“甲”或“乙”）。
23．（6分）如图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图b所示，根据图象的信息可知：　 　（选填“甲”或“乙”）是电压表V1示数变化的图象，电源电压为　 　V，电阻R1的阻值为　 　Ω。

24．（4分）电阻R1与R2串联，它们的等效电阻是9Ω．如果已知R1＝3Ω，则R2电阻为　 　Ω．R1与R2并联后的等效电阻为　 　Ω。
三、作图与计算（26题4分，27、28题各6分）
25．（2分）如图所示，在电路的O里填上适当的电表符号，要求：使两灯L1、L2并联。

26．（2分）在用电流表、电压表测小灯泡功率的实验时，灯泡上标有“3.4V”字样。小红连接的电路如图，请你用笔画线代替导线，帮助小红连接成正确的电路。

27．（4分）养生壶采用高科技温控和过热保护系统，免看管，全自动保温。如图甲所示是小梦家的养生壶，它有高挡、低挡、保温三个功能，下表是其部分参数，图丙是它的高挡和低挡的工作电路图，其中R1、R2为定值电阻，R1＝33Ω。
（1）求该养生壶低挡时的电功率是多少？
（2）小梦某次煲汤时，先用高挡加热总质量为2kg的水和大米混合物，使温度从20℃上升到100℃，然后换低挡加热，最后保温，图丁是工作信息图象。求该养生壶用髙挡加热的效率是多少？1水和大米混合物的比热容c＝4.2×103J/（kg•℃）]

28．（6分）电压表既是测量仪表，同时也是一个接入电路中的特殊电阻。电压表的电阻一般很大，如图所示电压表的电阻为6.0kΩ，某同学连接了如图所示的电路，电源电压为4.5V，并保持不变，R1＝3.0kΩ．当闭合开关S1、S2时，电压表示数是多少；闭合开关S1，断开S2时，电压表的示数是多少？

四、实验探究（每空2分，共18分）
29．（6分）在图中所示的电路中，电源电压保持不变，闭合电键S后，正常情况下示数变大的电表有　 　　（选填“V1”、“V2”、“A”），当电键S断开或闭合时，发现电压表V1、V2的示数始终相同，故障发生在电阻R1、R2上，其他元件仍保持完好。
①电路中可能存在的故障是　 　。
②用一个完好的小灯替换电阻R2后，小灯　 　（选填“一定发光”或“可能发光”或“一定不发光”）

30．（6分）某校生物小组的同学为了探究一项技术，使一种名贵的花生在寒冷的冬季也能正常生长，决定搭建一个微型温室，温室内需要安装一个电发热体。根据设计，该发热体用36V电压供电，发热功率为200W（设电能全部转化为内能）。
（1）电发热体不采用220V的电压而用36V电压供电的考虑是什么？
（2）采用36V电压供电，电发热体需要自制，现决定用镍铬合金丝绕制，绕制成的电发热体，正常工作时的电阻应为多大？
（3）同学们在实验里用两节干电池、电流表、电压表等器材，测出一段镍铬合金丝的阻值等于计算结果。用它制成发热体后，实际功率却小于设计的要求。经检查，电压正常。请你猜想产生这种情况的原因可能是什么？
31．（6分）如图甲所示，是“探究电流与电压、电阻的关系”实验的实物连接图。
（1）实验中为保护电路元件，闭合开关前，滑动变阻器的滑片P应该滑动到　 　端（选填“左”或“右”）
（2）在探究电流与电压的关系时，闭合开关，保持ab间电阻的电阻不变，调节滑动变阻器滑片位置，测出对应的电流和电压，根据实验数据画出电流随电压变化的图象，如图乙所示，分析图象可以得出结论：　 　。
（3）在探究电流与电阻的关系时，实验操作过程中如果只是把ab间电阻有10Ω换成15Ω后，为保持电压表的示数不变，应将滑动变阻器滑片向　 　（选填“左”或“右”）
一、不定项项选择（每题2分，共10分）
32．（3分）如图所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图乙所示，下列说法中正确的是（　　）

A．电源电压为12V
B．滑动变阻器的最大阻值为9Ω
C．该电路总功率变化范围为12W～24W
D．小灯泡的额定功率为12W
33．（3分）如图所示，下面说法正确的是（　　）

A．当S1、S2都断开时，L1、L2、L3串联
B．当S1、S2都闭合时，L1、L2、L3并联
C．当S1、S2都闭合时，电路短路
D．当S1、S2都闭合时，L1、L2、L3既有串联，又有并联，属混联
34．（3分）将“220V 15W”的灯泡L1和“220V 60W”的灯泡L2，串联在220V的电源上，组成闭合的回路（设灯丝电阻不变），则（　　）
A．灯泡L1比灯泡L2亮
B．灯泡L2比灯泡L1亮
C．两灯的总功率小于15W
D．两灯的实际功率都变为额定功率的一半
35．（3分）如图甲所示，两个灯泡串联在电路中，电源电压为6V，L1 的额定电压为3V，L2的额定电压为2V．通过两个灯泡 的电流与其两端电压的关系如图5乙所示。闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏。下列四个结论：①正常发光的小灯泡是L2；②L1额定功率为0.45W；③滑动变阻器的最大阻值是20Ω；④若将滑动变阻器的滑片向右移动，L2的电阻将逐渐变小。正确的是（　　）

A．①③ B．①③④ C．②④ D．②③④
36．（3分）把标有“36V 12W”的甲灯和“36V 4W”的乙灯串联接在电压是36V的电路中，则（　　）
A．因为甲灯额定功率较大，所以甲灯较亮
B．因为通过它们的电流相等，所以一样亮
C．因为甲灯的电阻较小，所以甲灯较亮
D．因为乙灯实际功率较大，所以乙灯较亮
二、综合题（6题4分，7题6分，共10分）
37．（4分）实验室内所用导线很短，导线的电阻忽略不计。但长距离输电需要两条输电线，输电线的电阻则不能忽略不计。当输电线某处发生短路时，整个输电线路的电阻会发生改变。已知每米输电线的电阻是0.01Ω．
（1）请你利用学过的电学知识，在如图所示的虚线框内为检修人员设计一个检修电路（器材和仪表任选），可以根据仪表的示数进行有关的计算，以确定输电线短路的位置，便于检修人员迅速赶往短路所在位置排除故障。
（2）计算“短路点与测量点之间的距离”的表达式为：　 　。
38．（7分）如图甲中，电源电压保持不变，灯泡L1、L2分别标有“6V 6W”和“6V 3W”字样，滑动变阻器R0的最大阻值为20Ω，电流表所选量程为0～0.6A，两电压表所选量程均为0～15V．闭合开关S，将滑片从b端向a端滑动，直至其中一盏灯正常发光。如图乙是根据记录的数据描绘的两灯的I﹣U关系图象，则：

（1）L1正常发光时的电阻为　 　Ω，如图乙中　 　（选填“A”或“B”）为它的I﹣U关系图象。
（2）当其中一盏灯正常发光时，求滑动变阻器接入电路的阻值。
（3）求在电路安全的前提下，电路总功率的变化范围。

2016-2017学年四川省成都市九年级（上）月考物理试卷（11月份）
参考答案
一、选择题（每题2分，共30分）
1．D； 2．D； 3．B； 4．D； 5．A； 6．B； 7．D； 8．C； 9．C； 10．D； 11．D； 12．B； 13．C； 14．B； 15．C；
二、填空题（每空2分，共36分）
16．用电器；负； 17．绿灯；红灯； 18．电压表；电流表； 19．断路；短路； 20．25；4； 21．变大；2； 22．乙；甲； 23．甲；6；20； 24．6；2；
三、作图与计算（26题4分，27、28题各6分）
25．　　　； 26．　　　； 27．　　　； 28．　　　；
四、实验探究（每空2分，共18分）
29．V1、V2、A；R2断路（或R1短路或R2断路且R1短路）；一定发光； 30．　　　； 31．右；在电阻一定时，电流与电压成正比；右；
一、不定项项选择（每题2分，共10分）
32．ABC； 33．AB； 34．AC； 35．D； 36．D；
二、综合题（6题4分，7题6分，共10分）
37．L＝； 38．6；A；
