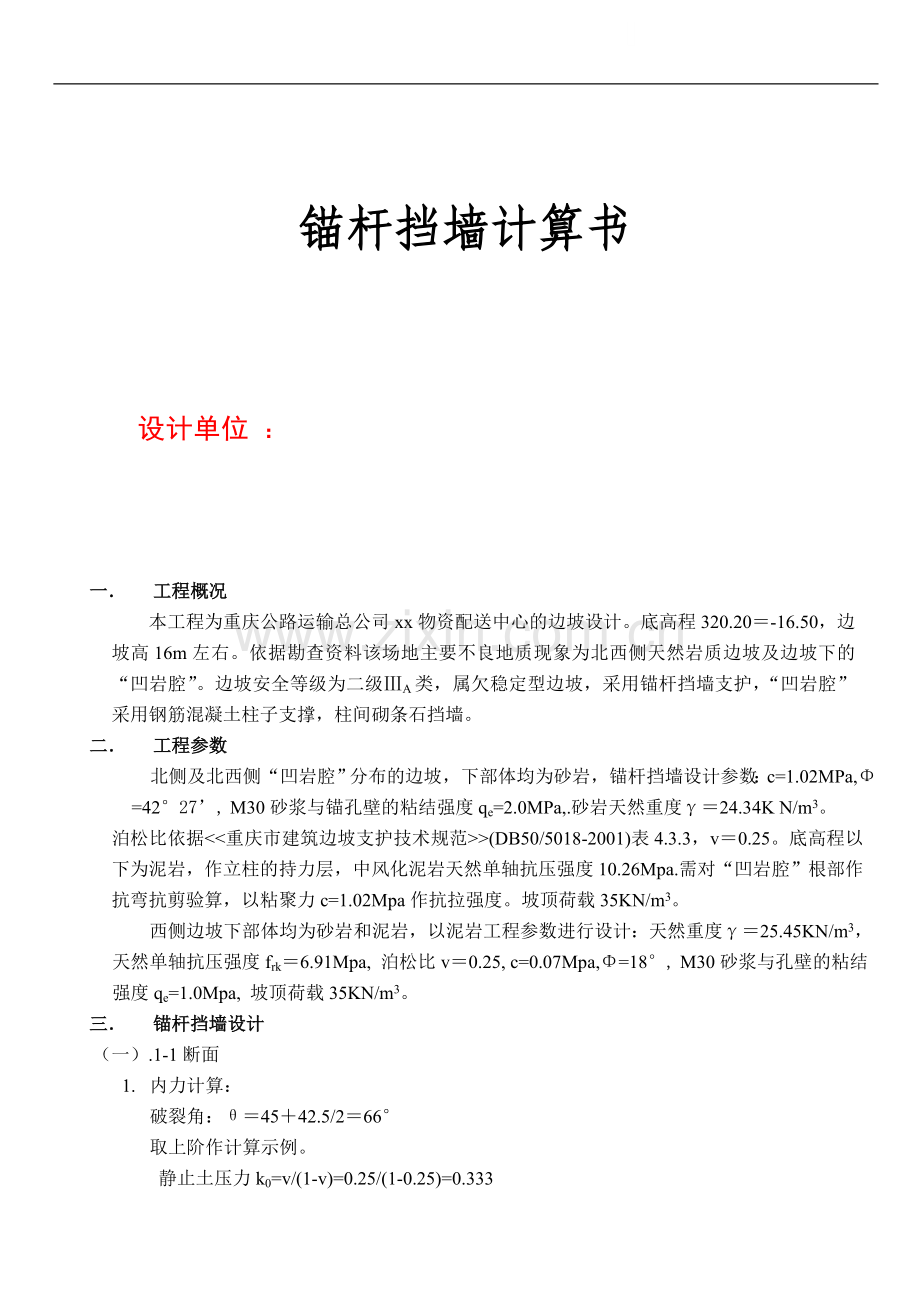

锚杆挡墙计算书 设计单位 ： 一 工程概况 本工程为重庆公路运输总公司xx物资配送中心的边坡设计。底高程320.20-16.50，边坡高16m左右。依据勘查资料该场地主要不良地质现象为北西侧天然岩质边坡及边坡下的“凹岩腔”。边坡安全等级为二级A类，属欠稳定型边坡，采用锚杆挡墙支护，“凹岩腔”采用钢筋混凝土柱子支撑，柱间砌条石挡墙。二 工程参数 北侧及北西侧“凹岩腔”分布的边坡，下部体均为砂岩，锚杆挡墙设计参数：c=1.02MPa,=4227, M30砂浆与锚孔壁的粘结强度qe=2.0MPa,.砂岩天然重度24.34K N/m3。 泊松比依据(DB50/5018-2001)表4.3.3，v0.25。底高程以下为泥岩，作立柱的持力层，中风化泥岩天然单轴抗压强度10.26Mpa.需对“凹岩腔”根部作抗弯抗剪验算，以粘聚力c=1.02Mpa作抗拉强度。坡顶荷载35KN/m3。西侧边坡下部体均为砂岩和泥岩，以泥岩工程参数进行设计：天然重度25.45KN/m3，天然单轴抗压强度frk6.91Mpa, 泊松比v0.25, c=0.07Mpa, =18, M30砂浆与孔壁的粘结强度qe=1.0Mpa, 坡顶荷载35KN/m3。三 锚杆挡墙设计（一）.1-1断面1. 内力计算：破裂角：4542.5/266取上阶作计算示例。 静止土压力k0=v/(1-v)=0.25/(1-0.25)=0.333 e0k=(ih iq) k0i =(24.345+35) 0.333 =52KN/m2 E0k=0.5H2 k0 = 0.524.34520.333 =101 KN/m逆作法施工，依据(DB50/5018-2001)表7.2.2对E0k作修正修正系数 p0=0.65,则E0k=0.65491=66 KN/m 岩石静止土压力分布如下： e0k= E0k/(0.9H)=66/(0.95)=14.6 KN/m2 锚杆每根受荷面积取2.52.5mTgk= e0k2.52.5=14.62.52.5=92KNNgk= Tgk/ cos=202/cos15=94KN (-锚杆倾角，取15) Ng= Tgkg941.25118KN2锚杆设计 锚杆钢筋面积 AS=0Ng/(2fy)=1.0118103/(0.69310)=551mm2 取318（AS=763 mm2） 取锚杆直径D=100mm,锚固段长度： Lm =Ngk/(1Dqek)=94103/(1.03.141002)=150mm Ng261KN4.锚板计算： C30砼 取200厚双向连续板，板跨为2.5x2.5m M=-13.2KN*m,竖向配筋10200，水平配筋102005立柱计算： C30砼 1)立柱为以锚杆和立柱基础为支点的连续梁 MMAX=54.2, VMAX=123计算得 AS=441mm2配筋620（每侧3根），箍筋8100/200(2) 2）立柱下部（“凹岩腔”高度段立柱），参照“凹岩腔”计算结果，立柱基础设计如下：立柱荷载：N=2000+2255=4255KN尺寸bh=700700地基承载力设计值 f=1.38Mpa (中风化泥岩)独立基础经计算，结果如下（具体作法大样参见相关结施图）：6“凹岩腔” 强度验算断面：25007000荷载（24.341135）2.5=757KN/mf ct=c=1.0N/mm2 M=-(1/8)ql2 =-(1/8) 75752 =2365KN*mV=(5/8)ql= (5/8) 7575=2365KN截面抵抗矩影响系数（混凝土规范GB50010-2002 8.2.4）=(0.7+120/h) m=(0.7+120/7000) 1.55=1.11(f ctbh2)/6=(1.111.01032.572)/6=2.268104由2.2681042365得抗剪验算0.07f cbh0.07(0.236.65)1032.578979KN4255KN立柱受压计算： 0.9（f cA c+ f yAs）=0.9(151030.70.73101033215106) 54764255中柱取700700，配筋1616，箍筋8100/200（2）独立柱子顶部设柱冒，长宽厚为800x800x400，配筋双层双向12100。（二）2-2,3-3断面（计算过程略）。结果参见施工图大样。
