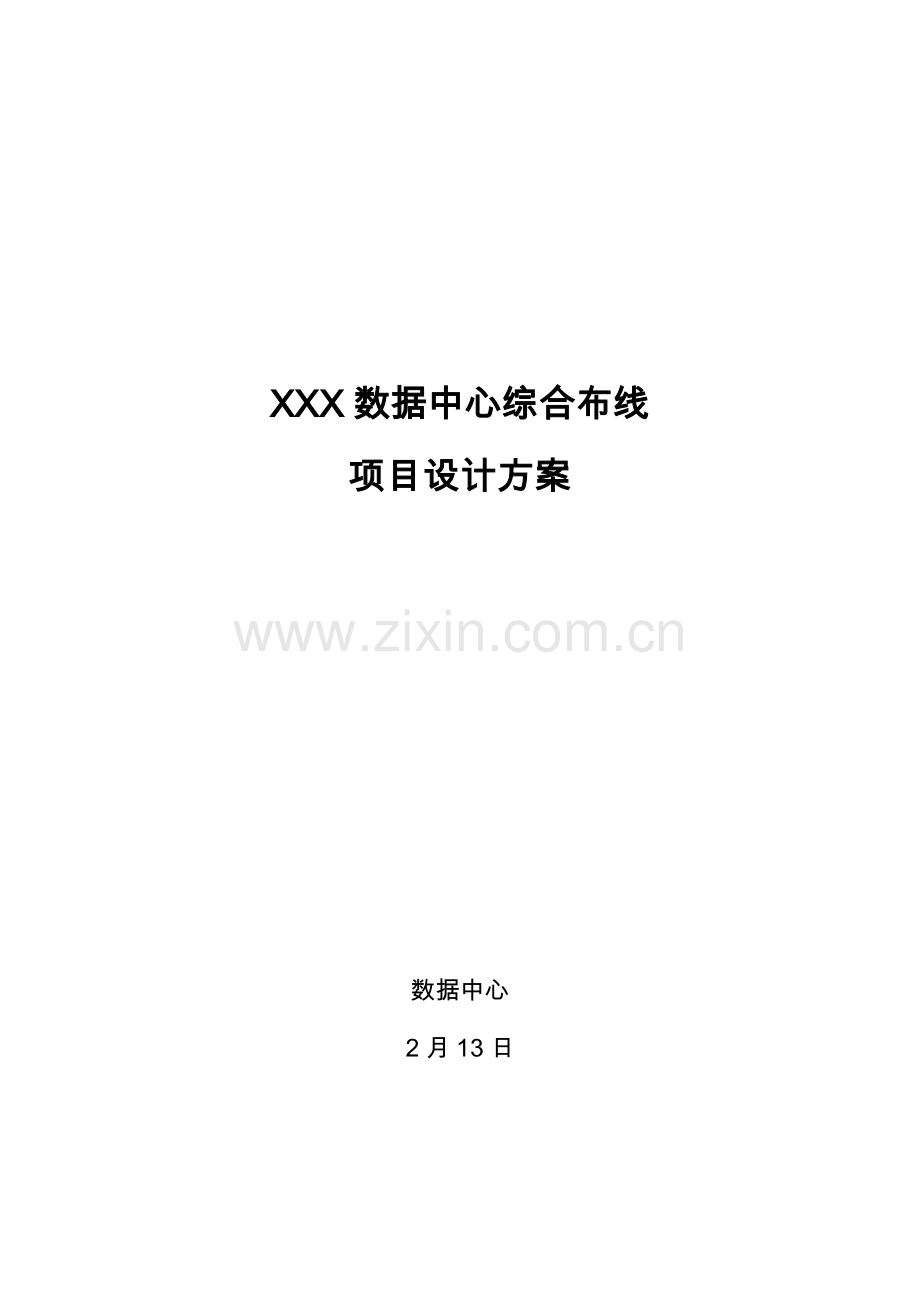

X数据中心综合布线综合项目设计专项方案.doc

XXX数据中心综合布线
项目设计方案

数据中心
2月13日

文档修订统计

序号
修订内容
修订时间
版本

1
编制文档
-2-13
v1.0

目录
1 .系统总体概述 4
1.1 机房概述 4
1.2 参考文档 5
2 .机房综合布线计划 5
2.1 目前数据中心对综合布线要求 5
2.2 怎样实现数据中心关键要求 6
2.3 网络计划 6
2.4 设备选型 8
2.5 水平分区 9
2.6 机柜 9
3 结束语 9

1 .系统总体概述
1.1 机房概述

数据中心在完成物理资源大集中、数据大集中和应用大集中后，又面临着绿色节能 新要求。数据中心需要含有高集中、高密度、 高带宽、高速率 7×24 小时不间断运行 特点，同时又要含有很强可扩展性。
首先要建设一个绿色数据中心，就是对数据中心 IT 系统、机械、照明、电气和综合布线系统等取得最大化能源效率和最小化环境影响。同时又要确保数据中心灵活性，既满足现在需求，对未来需求又有良好扩展性。另外还要考虑以后管理 维护成本，应从机房整个生命周期来考量，数据中心综合布线建设成本只占总成本10% ～ 20%，更多成本还是表现在维护和 电费等方面。
数据中心从功效上可划分为五个部分 ：
（1）机房装修 ：包含主机房、办公区、系统监控中心、动力四个分区环境工程。
（2）空调：专用空调系统、新风系统等。
（3）消防：气体消防、消防报警等。
（4）弱电系统：机房综合布线、机房环 境监控、KVM 等。
（5）电气系统：UPS、柴油发电机、防雷、 配电、接地等。
该机房设备区M17、M18包含放置主机、服务器主机区、网络区、UPS、配电。采取上吊顶、下送风、上走线方法。

1.2 参考文档
《中国移动电信级数据机房规范》
《建筑和建筑群综合布线系统工程设计规范GB/T50311-》
《国际综合布线标准ISO/IEC 11801》

2 .机房综合布线计划
机房综合布线对数据中心综合布线系统了解 ：实际上就是利用综合布线技术在数据中心这么一个应用环境中进行一个有效系统集成。
2.1 目前数据中心对综合布线要求
(1)更高可靠性、灵活性、安全性。
数据中心需要二十四小时运行
双网络和布线备份系统保障稳定性和运行安全性
预留布线端口和网络端口用于系统扩容
(2)系统易管理性。
能够快速查找、定位、处理运行中问题
需要完整文档，确保未来维护高效性和稳定性。
（3）优化投资、节能增效。
2.2 怎样实现数据中心关键要求
（1） 高宽带设计满足数据中心海量数据传输需要。
（2） 高品质产品处理日常使用和维护后顾之忧
（3） 双备份网络和布线系统保障系统运行连续性
（4）10G系统预先考虑能够能够轻松实现整个系统快速升级。
（5）预端接系统能够轻松实现数据主干增加和改变，满足灵活同时，还节省80%空间。
（6）端口冗余设计满足网络未来扩展需要。
（7）数据存放区、服务器机柜区、主配线区分区管理。
（8）双路由设计确保网络系统物理安全。
（9）屏蔽系统应用确保数据传输安全性。
2.3 网络计划

（1）把整个数据中心布线系统依据不一样区域分成主配线区和分配线区。
（2） 主配线区和分配线区用主干光缆连接，分配线区内部才用光线跳线连接。
（3）采取支持 10G 万兆或更高速率技术 ：数据中心发展趋势是数据越来越集中， 要求数据处理速度愈加快，以前是千兆，现在是万兆。展望未来发展，要考虑到 10G 技术。要确保在相当一段时间内，无需更换或升级布线系统。
（4）要考虑支持新型存放设备 ：现在以服务器为中心发展到以存放为中心，要考虑对存放设备有效支持。
（5）安全性 ：采取 CMP 防火等级线缆。
（6）采取交叉连接管理 ：交叉连接所 含有管理便利性和可靠性是互连方法所无 法比拟。使用交叉连接方法，能够将交换 机和服务器连接线缆固定不动，视为永久连接。当需要进行移动、添加和更换时，只需变更跳线盘之间跳线，这么，在日常维 护时将尽可能避开接触敏感设备端口。
（7）避免外来串扰对数据中心布线影
响 ：既要注意美观布线，同时又要预防背后隐藏外来串扰威胁。线缆敷设时，避免过紧捆扎、超量通道填充容量和避免过于弯曲。宜采取 6A 类以上布线系统、万兆屏蔽布线系统和完善接地系统等。
（8）尽可能节省空间，实现数据中心高密 度布线管理 ：计划设计时尽可能做到以最小空间实现最大应用，经过高密度配线架等 设备使用以节省空间。
（9）冷热通道要充足表现 ：在设计和 施工步骤要注意布线系统不能成为冷热通道 障碍。
（10）充足表现环境保护节能 ：采取良好设计和施工，延长布线系统生命周期。经过产品设计降低原料消耗。
（11）数据主干网选择 ：拟采取万兆多模或单模光缆。

2.4 设备选型

（1）配线架选择 ：拟选择模块化配 线架以灵活配置端接数量，既降低端口浪费 又便于以后维护变更。拟使用高密度配线 架，来提升机柜使用密度，节省空间。
（2） 跳线选择 ：用颜色来区分不一样网络跳线 ；跳线性能指标应满足对应标准要求 ；拟采取高密度铜缆和光纤跳线，以提升高密度环境插拔正确性和安全性。
（3）线缆选择 ：选择含有长久使用寿命，尽可能降低占用空间，含有愈加好传输 容量，含有安全阻燃性，提供多个颜色区分；拟选择传输介质为 6A 类双绞线、多模光缆、 单模光缆。
（4）机柜选择 ：选择开放式机架， 来安装配线设备 ；选择封闭式机柜，来安 装网络设备、服务器和存放设备等 ；统一采取标准 19 英寸机架和机柜。预留足够布线空间、线缆管理器、电源插座和电源线以确保充足气流。
（5）线缆管理器选择 ：灵活使用水平线缆管理器和垂直线缆管理器，实现对机柜 或机架内空间整合，提升线缆管理效率， 避免跳线管理杂乱无章。
（6）预连接系统选择 ：采取配线架、 模块插盒和经过预端接铜缆和光缆组件在 内预连接系统。以快捷地连接系统部件， 实现铜缆和光缆即插即用，降低变动风险，节省空间，使管理和操作含有方便性、灵活性。

2.5 水平分区
本项目水平分配区共划分为xx个分区，有xx个机柜组成，水平分区每个机柜区部署24 根6 类双绞线至列头柜，每个列头柜至关键区部署1根6对多模光纤。水平分配区关键包含水平跳接、SAN 网络交换机、服务器和KVM 交换机。
2.6 机柜
每个机柜配置一个24 口快接式配线架至列头柜，为部分应用（如无线接入点，IP 摄像机和自动控制系统等）考虑线缆也要计划并在此端接好，配线架之间水平布线采取6 类低烟无卤线缆。

3 结束语
数据中心综合布线，是一个相对独立，设备集中，管理要求比较强布线工程类型，它设计、工艺、产品质量和运行维护情况， 直接影响相关网络信息化系统能否正常行运作，所以需要在设计早期就了解其实际需求，精心设计，精密施工，选择质量优良 设备材料。另外，在设备如此密集空间内布线，线缆合理部署尤为关键，不然会为以后维护带来极大困难，而且不利于设备散热，造成严重隐患。
总来讲，机房布线工程在要求设计和实施者有深厚技术功底和大量设计、施工经验同时，也要求整体布局合理、美观，含有艺术感。
