Q2613A加粉图解.doc

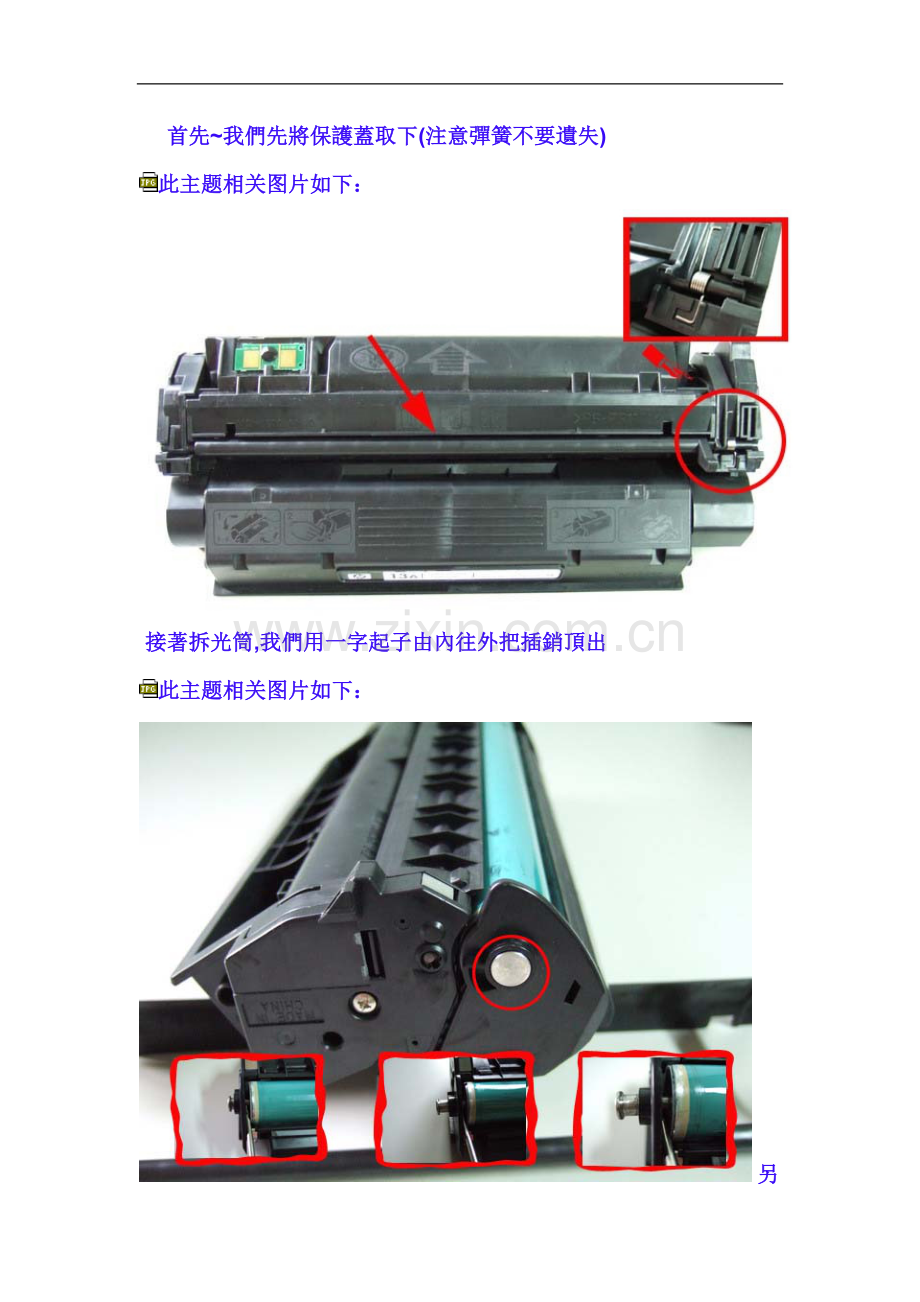

首先~我們先將保護蓋取下(注意彈簧不要遺失)
此主题相关图片如下：
 接著拆光筒,我們用一字起子由內往外把插銷頂出
此主题相关图片如下：
 另一邊把螺絲跟光筒側蓋取下
此主题相关图片如下：
 取下光筒時小心不要弄傷光筒
此主题相关图片如下：
 接著把左右兩邊個螺絲拆下,要分開廢粉槽跟碳粉槽
此主题相关图片如下：
 左手扣住齒輪蓋往外拉開(力道要控制,不要拉壞了)
此主题相关图片如下：
 右手握住碳粉槽往右下拉開
此主题相关图片如下：

此主题相关图片如下：
 用一字起子把磁棒頂出來
此主题相关图片如下：
 拆下清潔刮刀的兩個螺絲(取下時小心廢粉溢出)
此主题相关图片如下：
 拆下清潔刮刀後,先清一下廢粉,再來注意看右邊有一個小孔~用工具把小插銷頂出後再拔出
此主题相关图片如下：
 左邊因為沒有孔,所以我們必需用電鑽先鑽一個小孔
此主题相关图片如下：
 鑽孔的位子大概如下圖~鑽好孔後,一樣用工具把小插銷頂出再拔出
此主题相关图片如下：
 拿下兩邊的蓋子
此主题相关图片如下：
 完成
