低场磁共振维修林远德.pptx

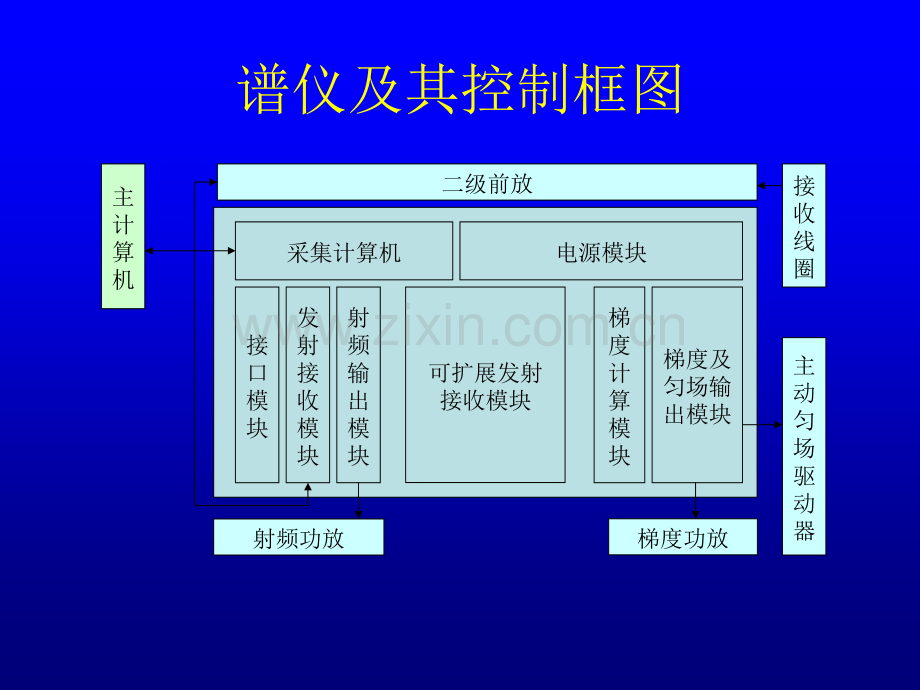

低场磁共振系统框图谱仪主计算机操作控制台射频功放梯度功放磁体N接收线圈磁体S发射线圈匀场线圈梯度线圈前放主动匀场控制器相机谱仪及其控制框图 接口模块发射接收模块射频输出模块可扩展发射接收模块梯度计算模块梯度及匀场输出模块电源模块采集计算机二级前放接收线圈射频功放梯度功放主计算机主动匀场驱动器梯度功放框图梯度放大器X梯度放大器Y梯度放大器Z梯度功放电源电容储能自旋回波（spin echo，SE）序列结构图激发脉冲激发脉冲激发脉冲激发脉冲层面选择梯度层面选择梯度层面选择梯度层面选择梯度MRMR信号信号信号信号频率编码梯度频率编码梯度频率编码梯度频率编码梯度相位编码梯度相位编码梯度相位编码梯度相位编码梯度由正常生理现象引发的伪影呼吸伪影心脏及血管波动伪影磁场均匀性差 病人体内或身上金属边缘磁场变差磁场均匀性差 匀场前匀场后图像有反卷伪影可用过采样解决 增益过大 图像信号外溢信号外溢的频谱（用水模测试）谱仪系统时钟问题水模图像频谱梯度系统无输出1、图像为一个亮点2、图像为一条横线3、图像为一条竖线扫描及校正无任何反应主计算机问题谱仪问题主计算机与谱仪连接线问题 没有MR信号而无法进行扫描1一、接收系统问题 1、接收线圈问题 2、前放问题 3、信号线问题 4、二级前放问题 5、接收模块问题没有MR信号而无法进行扫描2一、发射系统问题 1、发射模块问题 2、射频功放问题 3、射频电缆问题 4、功分器问题 5、发射线圈问题图像不稳定1梯度系统不稳定图像不稳定2梯度系统不稳定图像不稳定3梯度波形不稳定图像不稳定4射频系统不稳定图像不稳定5外界干扰引起快速自旋回波频谱不稳定图像不稳定6外界干扰自由感应信号频谱(FID)不稳定图像有干扰条纹1谱仪自身干扰图像有干扰条纹2屏蔽房内打火等引起的干扰图像有干扰条纹3屏蔽房内打火等引起的干扰图像有干扰条纹4屏蔽房内打火等引起的干扰图像有干扰条纹5外界引入的干扰图像有干扰条纹6外界引入的干扰图像均匀性差涡流等序列参数问题图像模糊涡流等序列参数问题图像有黑道伪影梯度接反正常图像总结 在理解整个磁共振系统工作原理的基础上，借助一些工具及系统的自检功能由故障现象去查找故障点，这才是快速解决问题的关键。
