襄樊南车专用汽车股份有限公司·半挂车关键工序作业制导书-车桥安装 文件编号：QCGY-2012-11

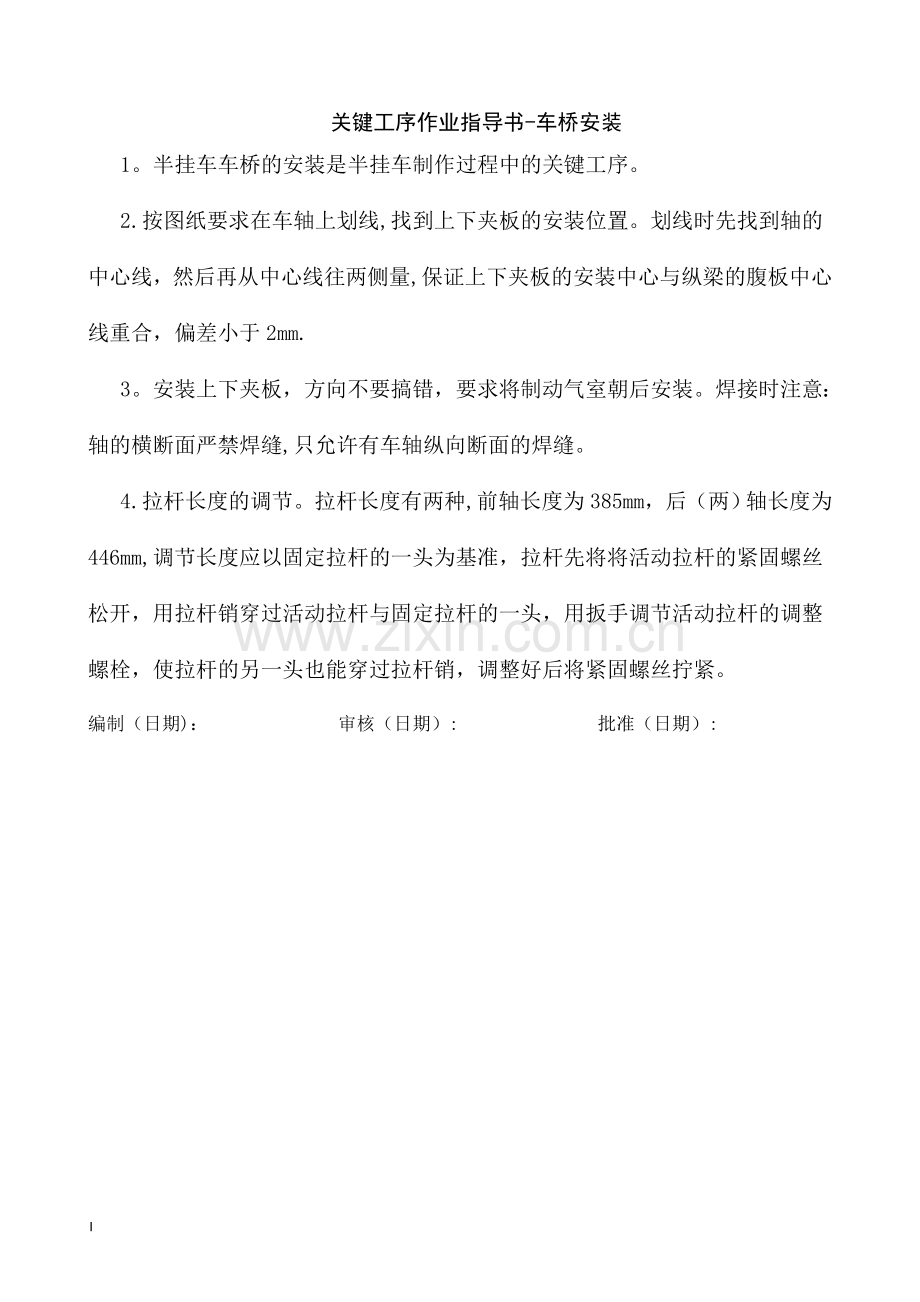

关键工序作业指导书-车桥安装
1。半挂车车桥的安装是半挂车制作过程中的关键工序。
2.按图纸要求在车轴上划线,找到上下夹板的安装位置。划线时先找到轴的中心线，然后再从中心线往两侧量,保证上下夹板的安装中心与纵梁的腹板中心线重合，偏差小于2mm.
3。安装上下夹板，方向不要搞错，要求将制动气室朝后安装。焊接时注意：轴的横断面严禁焊缝,只允许有车轴纵向断面的焊缝。
4.拉杆长度的调节。拉杆长度有两种,前轴长度为385mm，后（两）轴长度为446mm,调节长度应以固定拉杆的一头为基准，拉杆先将将活动拉杆的紧固螺丝松开，用拉杆销穿过活动拉杆与固定拉杆的一头，用扳手调节活动拉杆的调整螺栓，使拉杆的另一头也能穿过拉杆销，调整好后将紧固螺丝拧紧。
编制（日期)： 审核（日期）: 批准（日期）:
