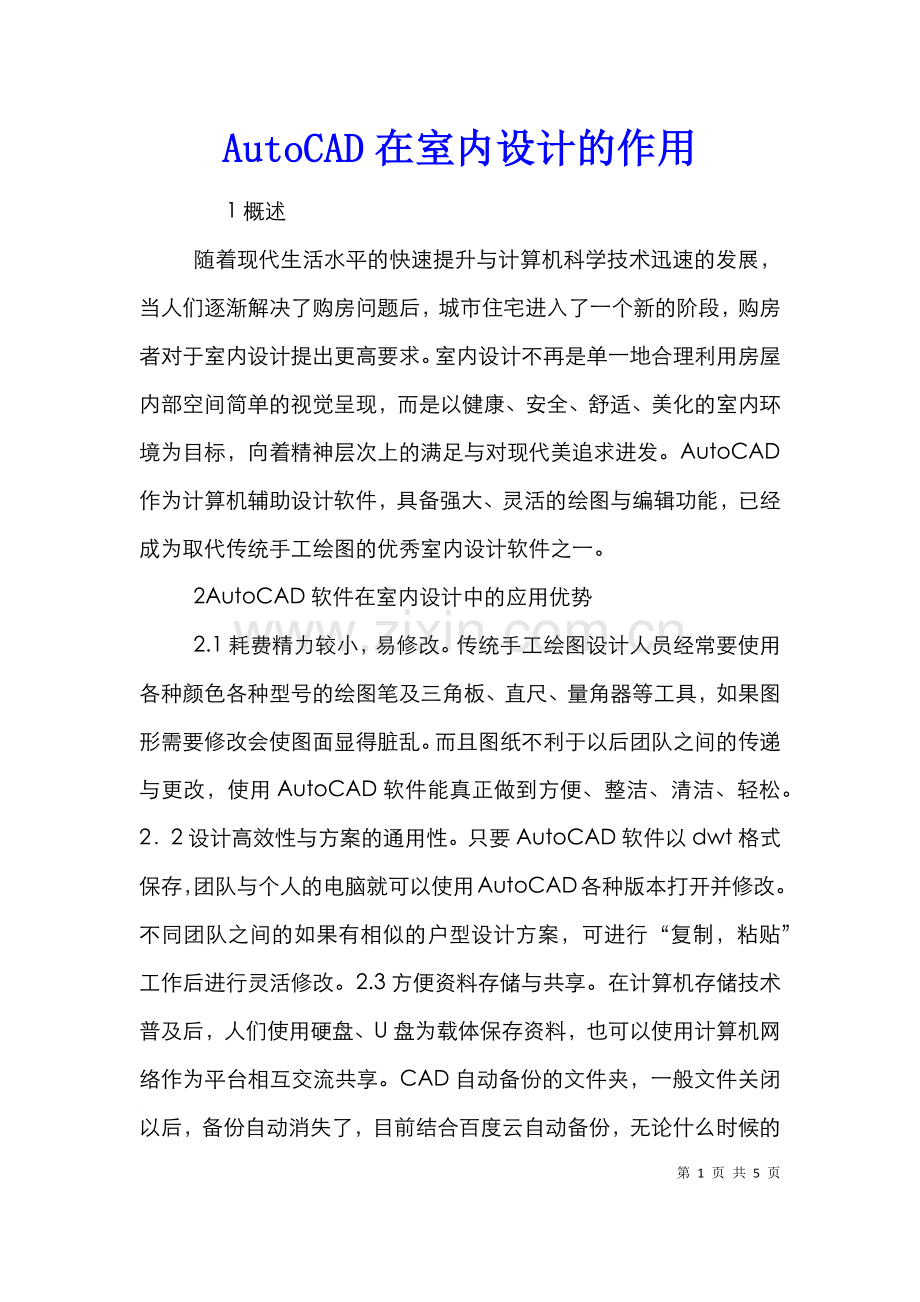

AutoCAD在室内设计的作用 1概述 随着现代生活水平的快速提升与计算机科学技术迅速的发展，当人们逐渐解决了购房问题后，城市住宅进入了一个新的阶段，购房者对于室内设计提出更高要求。室内设计不再是单一地合理利用房屋内部空间简单的视觉呈现，而是以健康、安全、舒适、美化的室内环境为目标，向着精神层次上的满足与对现代美追求进发。AutoCAD作为计算机辅助设计软件，具备强大、灵活的绘图与编辑功能，已经成为取代传统手工绘图的优秀室内设计软件之一。 2AutoCAD软件在室内设计中的应用优势 2.1耗费精力较小，易修改。传统手工绘图设计人员经常要使用各种颜色各种型号的绘图笔及三角板、直尺、量角器等工具，如果图形需要修改会使图面显得脏乱。而且图纸不利于以后团队之间的传递与更改，使用AutoCAD软件能真正做到方便、整洁、清洁、轻松。22设计高效性与方案的通用性。只要AutoCAD软件以dwt格式保存，团队与个人的电脑就可以使用AutoCAD各种版本打开并修改。不同团队之间的如果有相似的户型设计方案，可进行“复制，粘贴”工作后进行灵活修改。2.3方便资料存储与共享。在计算机存储技术普及后，人们使用硬盘、U盘为载体保存资料，也可以使用计算机网络作为平台相互交流共享。CAD自动备份的文件夹，一般文件关闭以后，备份自动消失了，目前结合百度云自动备份，无论什么时候的版本都可以找到，还可以进行移动办公。 3AutoCAD软件在室内设计中的应用和实施步骤 3.1设置绘图环境。在绘制设计图时应该遵守行业制定的设计规范，在绘制平面图前首先将绘制单位设置成行业默认的毫米，常用的绘图比例是1:1，单位设置是否正确关系到图纸的通用性；设置绘制界限可以更好地帮助制图者控制设计图；最后还要设计图层，“图层”的设置可以方便图形管理。3.2绘制户型框架图。首先绘制草图，获取真实数据。使用激光测距仪进行测量后手绘草图并标注房屋的各种数据。测量顺序可从大门的一边开始按房屋墙体顺序依次绘制，房梁、房屋高度、承重墙等重要部分需要特别标注。其次利用AutoCAD将草图转化为计算图形。使用“XR命令”或点击“插入”按钮，选择“附着图像”按钮，把画好的草图加载进AutoCAD软件。使用Auto-CAD软件中的“缩放”命令，点击草图后在命令栏中输入“草图数据/测距数据”，再点击回车按钮就可以得到与草图相等的长度比例。使用“辅助线”工具和“偏移”，工具做出轴线后依次画出户型墙体线。在制图前期可选择使用红色或点段线这样明显的颜色和样式作为轴线，绘出房屋户型骨架。墙线是整个图最外层的线段，因此我们可以在图层设置中把用于墙线的线段加粗，使得墙线在视觉上显得更加厚实。使用多线设置，调节好多线比例后沿着已经绘制好的轴线先按外围顺势画出一段墙线后在补充内部墙线。使用“修剪”、“延伸”、“平移”等命令处理墙线在重合处多余的线段。门窗的绘制是平面图形绘制中不可缺少的一部分，可以设置较细的线段作为门窗标识，根据草图上窗户大小、门开方向进行绘画。如果户型中有拉门、单扇门、双扇门等特殊类型门，应灵活应对，按照客户特殊需求进行标注和设计。3.3标注与整理。经过以上步骤，一个简单的平面图就完成了一半，接下来应对平面图进行标注和整理。合理设置“标注样式”，标注时应遵循标注与标注之间互不干扰、不重叠，一目了然的标注规则。使用“多行文字”或者“单行文字”在对应的屋室标注出客厅、厕所、卧室、厨房、阳台等文字，并调整大小。如图1所示。3.4与业主沟通并拿出设计方案。泉泰佳苑户型相对于一般老户型在客厅设计做了一些调整，但这并不能解决这样小户型的“通病”，即卫生间和厨房一定程度阻挡光源进入和门垛设计不合理等问题。经与业主协商后做出以下整改：（1）整体户型设计方向定义为现代风格单身公寓，在材料上，首选铁制构件、铝塑板或合金材料；在设计上强调功能性设计，线条简约流畅，色彩对比强烈，把机构组织暴露在外，注重室内外、整个房间的沟通与搭配；在颜色上，多用白色、灰色作为主基调色，并搭配其他颜色的家具，表现个性及张力。（2）卫生间和厨房门垛重新设计，为增强阳光进入客厅，厨房门墙选择透明或半透明材料并充分利用两面810mm窗口尽量使下午阳光照射面积站客厅面积一半以上。大量使用钢化玻璃、不锈钢等新型材料作为辅材。（3）牺牲浴室空间，洗手盆外置增强客厅空间感。（4）取消阳台一端短墙，增强早上太阳光进入客厅。如图2所示。3.5家具摆放效果图。在客户对家具没有特殊要求的定制款式下，可选择先放置卧室中的床、客厅中的餐桌、厨房中的灶台等一般主要性家具。在绘制过程前需要测量客户家具用品的尺寸，其次是电脑电视柜等方便移动的家具在摆放在相应的位置，使得屋内剩余空间在放入家具后能直观地让客户看出来。3.6绘制水电线路。规划图水电线路贯穿整个房屋的内部结构，合理的布线对以后的装修有着直观重要的帮助。在户型框架绘制完成后可“复制粘贴”一份单独进行绘制标注。水路标识可以使用较粗的蓝线或红线，从房屋外部进入贯穿厨房、厕所、阳台。在厕所中可使用较粗的红线延伸至洗手盆和浴缸模块上表示热水管路，阳台可用较粗蓝线表示冷水管路，厨房水路可各用一般颜色表示通用管路。电线路则可用红点表示开关处线路也可使用曲线，并另画一张表格表示开关种类和控制地点，必要时应绘制图例。3.7绘制地面铺装图。使用填充命令在规划好的空间内填充图案代表不同区域索要铺设的地板材质，使用自定义按钮进行填充图案规格编辑，使用制定填充原点可是填充图案从可想部分开始填充，将碎砖小砖放在角落或有家具遮挡位置，从而解决碎砖摆放不美观问题。3.8绘制图框和标题栏。在完成绘制后围绕整个设计图绘制图框，并在右下角用表格形式绘制标题栏。将绘图名称、绘制人员、绘制时间等必要信息认真注写，方便审查和施工，并作为数据存在电脑中以便以后使用。3.9打印打印前墙线、家具、文字、尺寸标注、材料填充等的线条应由粗到细、由黑色到灰色的进行设置。图纸在输出打印时按照制图规范能够由线型的粗细和灰度变化表现出3到4个层次，从而使图纸具有层次感。线型粗细和灰度的打印设置还能够直观突出设计空间的主次和分隔情况。3.10效果图渲染修改完成的AutoCAD平面户型图可以加载到3DS-MAX中进行渲染，经业主认可后签字，即施工开始。渲染时应着重体现使用CAD软件修改后的户型后光线照射效果，关掉影响主要光源的其他环境因素，使得修改效果显而易见。 4结语 如今室内设计业仍是一项很有发展前途的事业，但存在制图不规范和难以快速融入公司作业中。目前因为缺乏良好的制图习惯，很容易将规范和标准忽略掉，从而导致设计师绘制出的图纸不符合行业标准。为了更好地使用AutoCAD这一设计软件，作为设计师既要精通各类命令还要熟知设计行业各种规范和标准，这样才能成为一名合格的设计师。 参考文献 1张丽.室内效果图的计算机表现技法之教学要点浅析J.文艺生活,2016,(10).2马立杰.AutoCAD室内装潢设计.人民邮电出版社,2013,(11). 3蒋建,武阳欢.巅峰信心法-室内设计专业CAD教学新思路. 4陈锋.高职室内设计制图课程内容整合初探J.南宁职业技术学院学报,2012,(23):62-64. 第 5 页 共 5 页免责声明：图文来源网络征集，版权归原作者所有。若侵犯了您的合法权益，请作者持权属证明与本站联系，我们将及时更正、删除！谢谢！
