10kV高、低压开关柜更换作业指导书

6
2020年4月19日
文档仅供参考，不当之处，请联系改正。

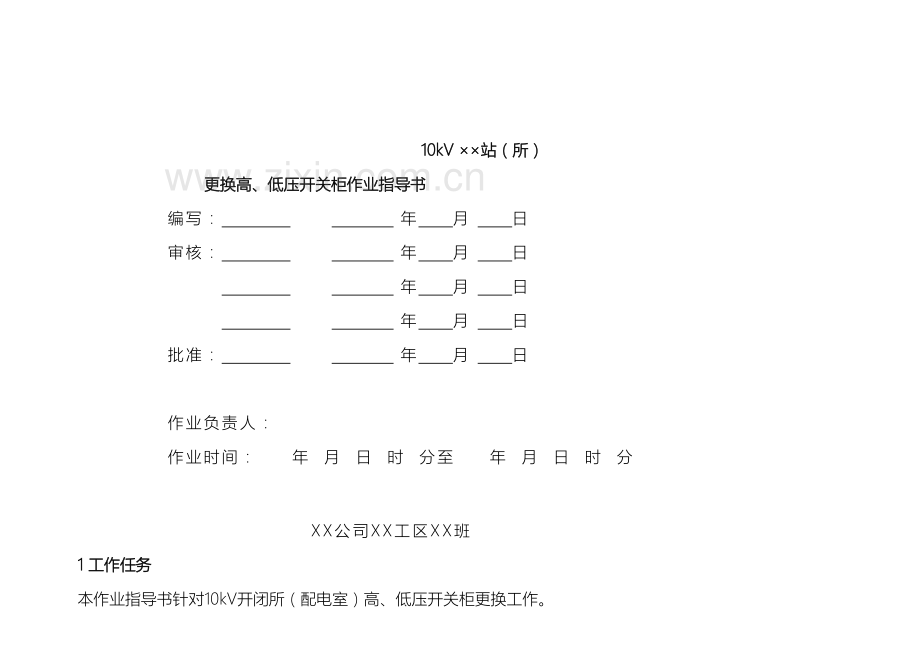

10kV ××站（所）
更换高、低压开关柜作业指导书
编写： 年 月 日
审核： 年 月 日
年 月 日
年 月 日
批准： 年 月 日

作业负责人：
作业时间： 年 月 日 时 分至 年 月 日 时 分

XX公司XX工区XX班
1 工作任务
本作业指导书针对10kV开闭所（配电室）高、低压开关柜更换工作。
2 工期安排
序号
内 容
负责班组
计划日期
1
对需更换的高、低压开关柜电缆出线及母线排进行拆除

时 分至 时 分
2
对需更换的高、低压开关柜进行拆除，并把新开关柜进行安装就位

时 分至 时 分
3
对新安装的高、低压开关柜母线排和电缆接引线并对新安装设备进行各项试验

时 分至 时 分

3 作业准备阶段
3.1 准备工作
√
序号
内 容
标 准
备 注

1
开工前10天，向有关部门上报本次工作的材料计划
根据摸底时设备状况及需执行的反措计划

2
在工作前7天，向低压出线所带用户进行通知

3
在工作前3天，准备好施工所需仪器仪表、工器具及相关材料和技术资料
仪器仪表、工器具应试验合格，满足本次施工的要求，材料和技术资料应齐全并符合现场实际要求

4
填写第一种工作票和作业指导书，并经工作票签发人检查签字
工作票和作业指导书应填写正确，并严格按《安规》执行

5
根据工作内容确定好工作人员，并组织学习本作业指导书
要求所有工作人员熟悉本次工作内容、进度和标准

6
开工前确定现场工、器具摆放位置
现场工、器具摆放合理，确保现场施工安全、可靠

3.2工器具
√ √
序号
名 称
规格/编号

单位

准备数量
备 注

1
吊车

2
钢板

3
滚杠

4
钢丝绳（套）

5
U型环

6
电气焊

7
方垫木

8
电源箱

9
照明设备

10
电钻

11
梯子

12
管钳

13
梅花扳手

14
套筒扳手

15
万用表

16
摇表

17
机油枪

18
钢锯架

3.3 备品备件及材料
√
序号
名 称
规 格

单位

准备数量
备 注

1
螺丝

2
棉纱布

3
钢锯条

4
砂纸

5
砂纸

6
汽油

7
机油

8
漆刷

9
导电脂

10
油漆

11
松动剂

12
凡士林

13
记号笔

3.4 危险点分析及安全控制措施
√
序号
危 险 点
安 全 控 制 措 施

1
高摔
1、使用梯子要有专人扶持，防止倾倒，梯子上严禁二人及以上人员同时攀爬、工作。
2、高处作业时正确使用安全带。

2
机械伤害
柜内检查工作时注意与设备的距离，防止磕伤、碰伤。

3
人身触电
1、 拆除接地线时戴绝缘手套，设专人监护。
2、 工作前认真核对间隔编号。
3、操作时戴绝缘手套，设专人监护。严格执行操作票制度。
3.5 人员分工
√
序号
作 业 项 目
负 责 人
作 业 人 员

1
高、低压开关柜的拆、装工作

2
现场安全监护

3
材料及工器具的管理

4 作业阶段
4.1 开工
√
序号
内 容

1
工作负责人按有关规定办理好工作票许可手续，完成三级交底工作

2
工作负责人对本班工作人员进行明确分工，并在开工前检查确认所有工作人员正确使用劳保工具

3
在工作负责人带领下进入作业现场，并在工作现场向所有工作人员详细交待作业任务、安全措施和安全注意事项，全体工作人员应明确作业范围、进度要求等内容，并在4.2作业人员签字栏内分别签名

4
工作负责人对外来协助人员按有关规定进行讲解，讲解内容包括：作业任务、安全措施和安全注意事项等
4.2 确认危险点及安全措施
√
作业人员签字
负责人

4.3作业流程
√
序号
作业内容
危险点与安全控制措施
检修记录
责任人签字

1
列队宣读工作票和作业指导书，告知所有参加现场工作人员的危险点和防范措施并在作业指导书上签字确认。

2
1、装设接地线：1、工作前认真核对间隔编号，工作现场带电设备处设好围栏，并设“止步，高压危险”标示牌，防止误进带电间隔。
2、操作时戴绝缘手套，设专人监护。严格执行操作票制度，不得随意解除闭锁装置，将高低压侧开关、刀闸拉开，在操作把手上挂“禁止合闸，有人工作”标示牌。
3、拉开商业、动力及居民楼头电源总空开时戴绝缘手套。
4、验电时戴绝缘手套，使用相应电压等级并合格的接触式验电器,人体与被验电设备保持安全距离,设专人监护。
5、进出线电缆挂合格的接地线，安装接地线前先放电，安装接地线时戴绝缘手套，设专人监护。
防人身触电，设专人监护，认真核对调度命令，核对间隔编号，防止误入带电间隔。

3
新开关柜运抵现场
防机械伤害：支吊车时注意地形，使用枕木，保持吊车整体平稳。起吊前认真检查钢丝绳、卡环等起重器具是否完好，设备是否绑牢，起吊臂范围内设好围栏，围栏内严禁站人或有人经过，设专人指挥。

4
拆除高、低压柜内连接母线和每条低压出线电缆的连接螺丝，高、低压电缆拆除后，不得打弯，平放在电缆沟中，用绝缘胶带绑扎固定好
1、防砸伤、挤伤等机械伤害，应设专人统一指挥，工作注意配合和提醒。
2、防止人员高摔，使用梯子要有专人扶持，防止倾倒，梯子上严禁二人及以上人员同时攀爬、工作。高处作业时应正确使用安全带

5
拆除高、低压柜间的连接螺丝（必要时用气割割断）
防火，电气焊操作时应戴好安全防护品，设专人进行防火监护

6
拆除旧高、低压柜，在原位置安装好新盘。拆除和安装过程中，施工应缓慢，不得造成周围柜体变形及松动。
防砸伤、挤伤等机械伤害，应设专人统一指挥，工作注意配合和提醒。

7
对新安装好的高、低压柜屏柜间进行连接固定，连接应紧密、牢固；将柜体于接地槽钢焊接接地。
防火：1、应选派有焊接资格的人员进行焊接。
2、应配备灭火器或其它防火措施。

8
连接好新高、低压开关柜上的母线排和各出线电缆，安装前，按照规程要求，对电缆进行相关试验，试验合格后才能进行安装，电缆附件安装完毕后，电缆应受力均匀。
防触电，电缆试验时，试验人员要与带电体保持足够的安全距离
防接错相序，检查相序色是否正确，保证相序正确

9
对新安装的开关柜上所附开关、PT、CT、避雷器等元器件进行各项试验，试验报告齐全，整定开关定值。
防误整定，按照试验要求验证定值，并正确输入定值，保证运行定值与定值单上一致。

10
拆除接地线作业
1、作业负责人检查开关柜安装质量良好，而且检查工作现场上无遗留的工具及材料，命令拆除接地线
2、拆接地线的程序与挂接地线的程序相反
防人身触电，拆接地线的时候必须戴绝缘手套，使用绝缘操作杆，而且先拆导线端后拆接地段

11
送电并核对相序是否正确
防人身触电，核对相序时必须戴绝缘手套，使用绝缘操作杆

4.4 竣工
√
序号
内 容
备 注

1
清理工作现场，将工器具全部收拢并清点，废弃物按有关规定处理，材料及备品备件回收清点

2
按相关规定拆除并关闭检修电源

3
做好工作记录，记录此次更换内容，反措或技改情况，有无遗留问题

4
会同验收人员对所更换开关柜及试验项目进行验收

5
会同验收人员对现场安全措施及更换设备状态进行检查，要求恢复至工作许可时的状态

6
全部工程验收合格，填本后，办理工作票结束手续

5 附件
