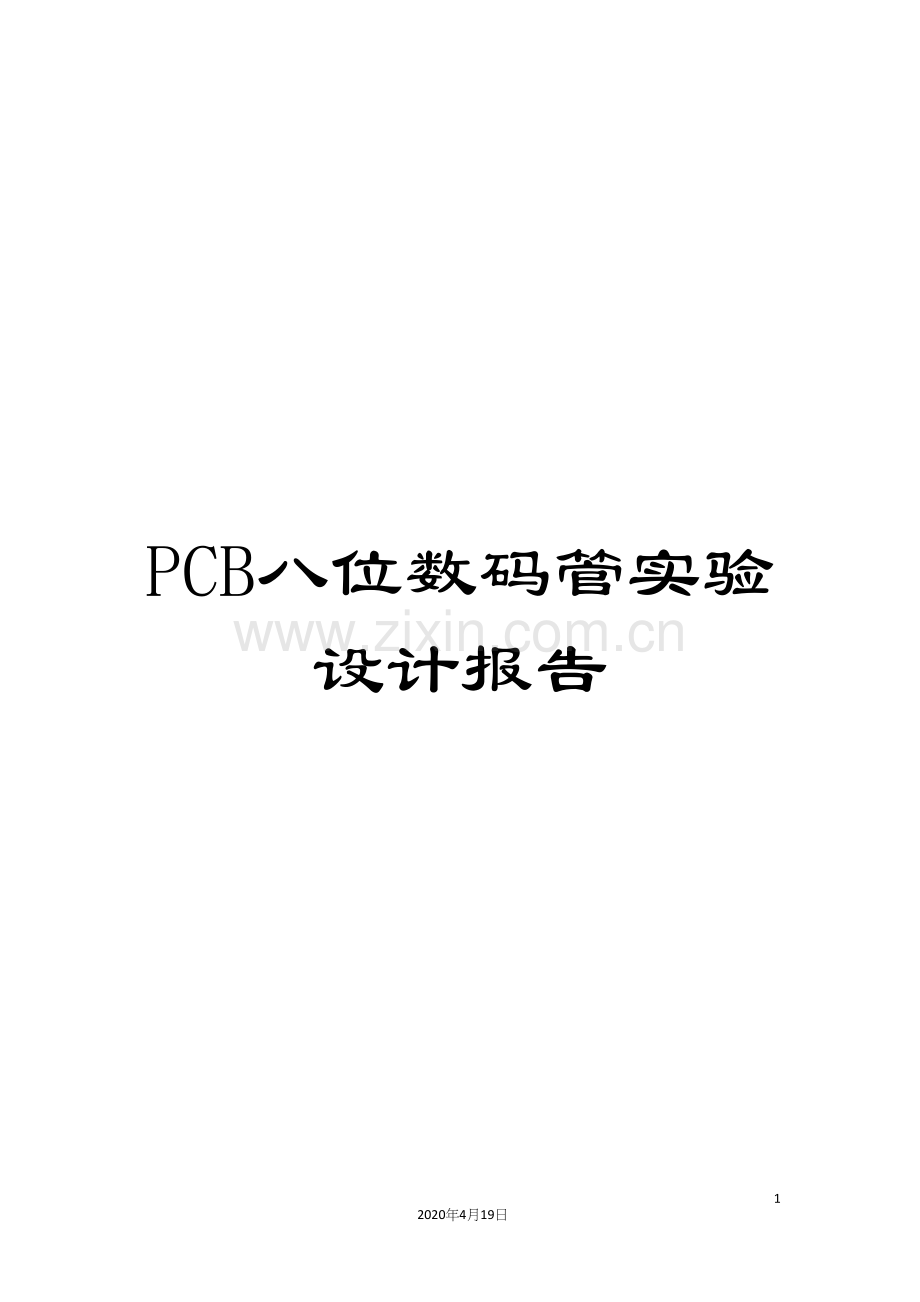

PCB八位数码管实验设计报告.docx_第1页
第1页 / 共11页
PCB八位数码管实验设计报告.docx_第2页
第2页 / 共11页
PCB八位数码管实验设计报告.docx_第3页
第3页 / 共11页
PCB八位数码管实验设计报告.docx_第4页
第4页 / 共11页
PCB八位数码管实验设计报告.docx_第5页
第5页 / 共11页
点击查看更多>>
资源描述

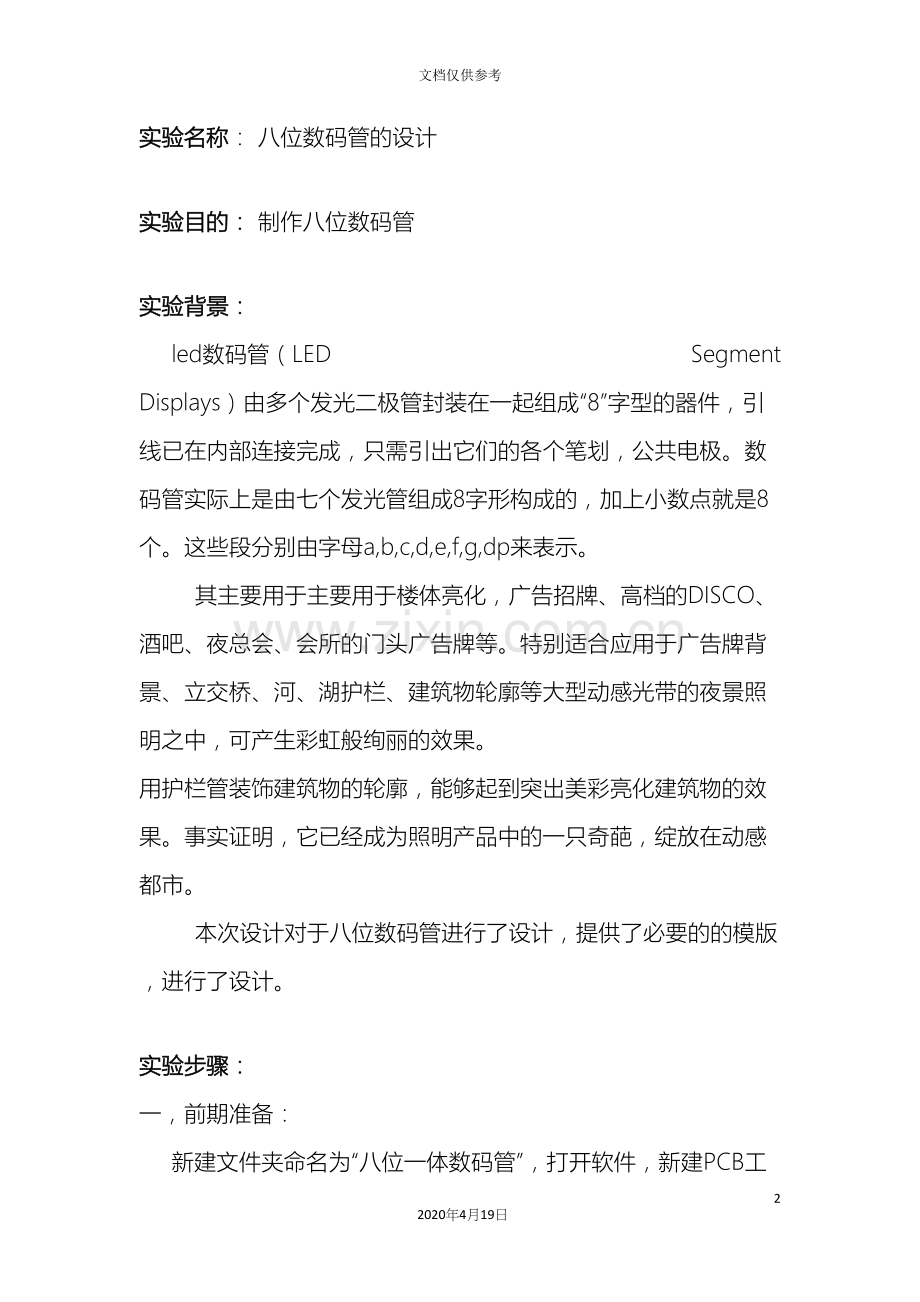

1、PCB八位数码管实验设计报告112020年4月19日文档仅供参考实验名称: 八位数码管的设计实验目的: 制作八位数码管实验背景:led数码管(LED Segment Displays)由多个发光二极管封装在一起组成“8”字型的器件,引线已在内部连接完成,只需引出它们的各个笔划,公共电极。数码管实际上是由七个发光管组成8字形构成的,加上小数点就是8个。这些段分别由字母a,b,c,d,e,f,g,dp来表示。其主要用于主要用于楼体亮化,广告招牌、高档的DISCO、酒吧、夜总会、会所的门头广告牌等。特别适合应用于广告牌背景、立交桥、河、湖护栏、建筑物轮廓等大型动感光带的夜景照明之中,可产生彩虹般绚丽

2、的效果。 用护栏管装饰建筑物的轮廓,能够起到突出美彩亮化建筑物的效果。事实证明,它已经成为照明产品中的一只奇葩,绽放在动感都市。本次设计对于八位数码管进行了设计,提供了必要的的模版,进行了设计。实验步骤:一,前期准备:新建文件夹命名为“八位一体数码管”,打开软件,新建PCB工程命名为“八位一体数码管”,新建原理图和PCB均命名为“八位一体数码管”二,开始制作:在原理图按照八位数码管原理图构建,使用常见元件库封装,如图所示:检查无误后编译如下图:使生效后如图封装管理如下图:确认无误后进行导入如图:进行PCB元件的布局,如图:按照实物合理布局,之后调整后进行布线如图:布线完成后如图所示:完成后进行

3、规则检测:检查结果:模拟效果:封装库:BOM清单:设计目的与心得体会我对以前所学的知识加深了记忆,对所用的软件更加熟悉。经过设计实验,我学会独立思考,查询资料去解决试验中所遇到的问题。 设计的过程是一个很漫长的过程,会遇到很多问题,首先当然是发现问题,然后解决问题,再发现问题,再解决问题,最后完成此次设从刚开始的原理图到PCB设计,我发现了自己很多不足之处。有一点是我们在设计必须认真、细心。有时候就是小小的一点问题,不论干什么,都要一心一意,才能成功,成功不可能一帆风顺,肯定要经历一段风雨,我们要相信努力了一定会有收获。五、参考文献1.电路设计实例教程2.Altium Designer电路设计标准教程
