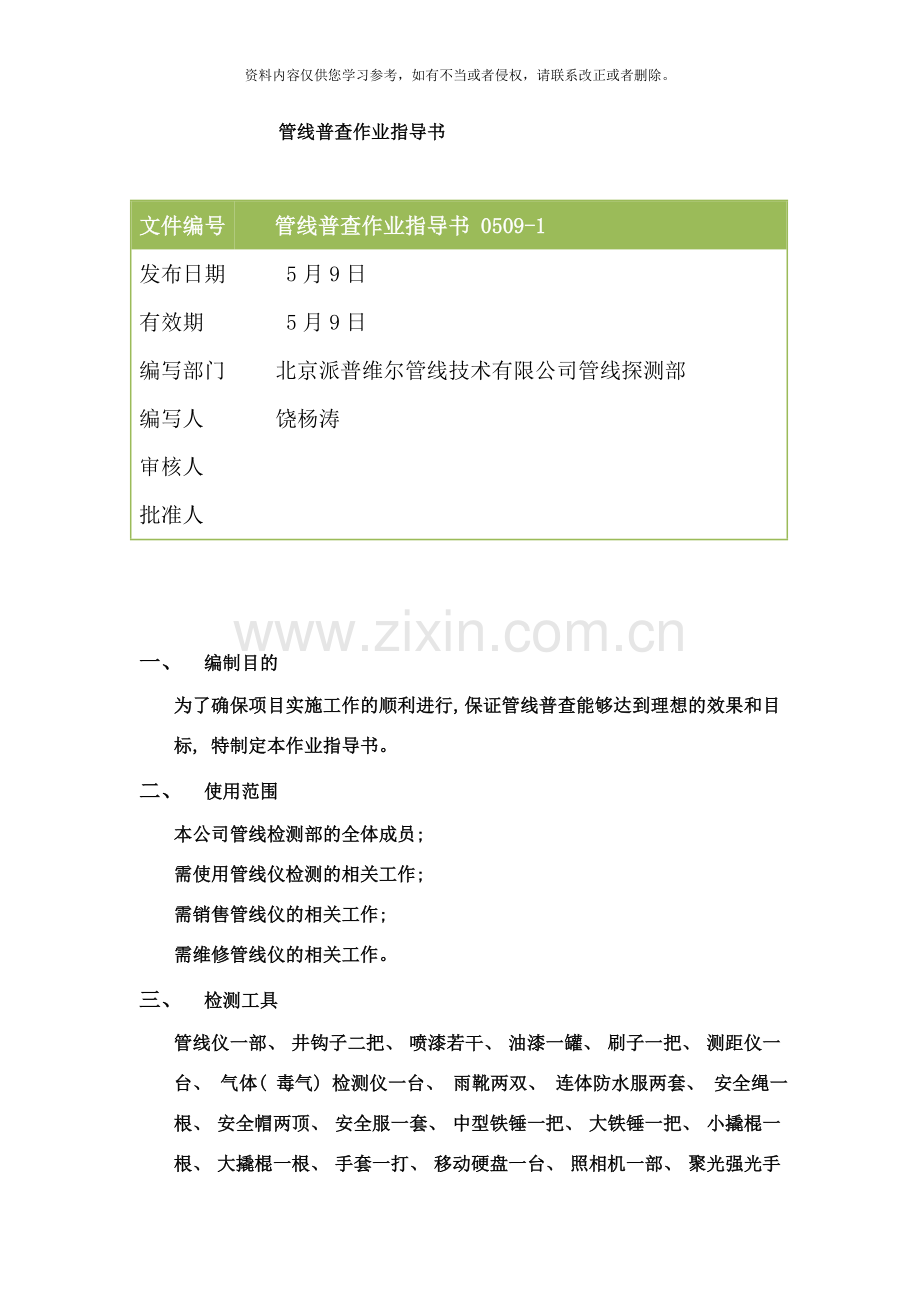

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 管线普查作业指导书 文件编号管线普查作业指导书 0509-1发布日期 5月9日有效期 5月9日编写部门北京派普维尔管线技术有限公司管线探测部编写人饶杨涛审核人批准人一、 编制目的为了确保项目实施工作的顺利进行, 保证管线普查能够达到理想的效果和目标, 特制定本作业指导书。二、 使用范围 本公司管线检测部的全体成员; 需使用管线仪检测的相关工作; 需销售管线仪的相关工作; 需维修管线仪的相关工作。三、 检测工具管线仪一部、 井钩子二把、 喷漆若干、 油漆一罐、 刷子一把、 测距仪一台、 气体( 毒气) 检测仪一台、 雨靴两双、 连体防水服两套、 安全绳一根、 安全帽两顶、 安全服一套、 中型铁锤一把、 大铁锤一把、 小撬棍一根、 大撬棍一根、 手套一打、 移动硬盘一台、 照相机一部、 聚光强光手电筒两部、 锥桶若干、 交通荧光指挥棒三根、 卷尺一把、 反光衣四件。四、 检测环境 常温、 普通环境。五、 管线普查的使用安全及注意事项如下: 1、 管线普查直连法不适用于电力管线和燃气管线。2、 不能将管线仪放置在温度过高或过低的环境。3、 不能将管线仪长时间暴露在雨水中或过于潮湿的环境。4、 不能将管线仪放置于磁力的物品附近。5、 切勿掉落抛掷等行为 让其遭受强大的撞击。6、 管线仪在运输搬动的过程中务必要轻拿轻放。7、 管线普查实地工作前必须进行全方位的操作检测。8、 外业和完成后, 必须做好设备的清洁保养工作。9、 管线普查作业全程必须首先保证人身安全和设备安全。10、 在外面作业时辅助人员在经验不足的情况下, 应该尽可能的听从主测的安排, 以确保工程安全及时的完成。11、 外出作业前应该清点仪器设备, 以确保外出作业能正常运转。12、 外业结束前也应该清点仪器, 以确保仪器不丢失。13、 外业是打开井盖前应先注意井盖是否连接好, 小心外业人员受伤; 外业结束时应该确保井盖是正常的放置状态, 避免造成工程事故和人员安全事故; 如若发现有些井的井盖是坏的活着丢失了, 应该主动与相关市政部门联系, 以免发生交通意外。14、 外业时必须小心车辆, 注意人身安全。六、 目的为对地下管线的管线普查的过程进行控制, 确保地下管线的管线普查满足规定要求, 特制定本作业指导书。七、 范围使用范围为道路和小区接入管线( 包括原有管线和新修管线) 的管线普查工作。本作业指导书中未涉及到的技术要求, 应该按照相关规范和项目设计书的要求执行。八、 作业依据: 1、 CJJ8-99城市测量规范2、 CJJ61- 城市地下管线探测技术规范3、 DGJ08-85- 地下管线测绘规范4、 测绘产品检查验收规定CH1002-955、 1: 500、 1: 1000、 1: 地形图式GB/T7929-19956、 测绘产品质量评定标准CH1003-957、 数字测绘产品检查验收规定和质量评定( GB/T18316- ) 九、 作业流程步骤: 1、 收集资料2、 实地踏勘3、 探测、 调查4、 各管线点位测量5、 数据传输6、 数据编辑7、 报表及管线图生成十、 探查范围及内容1、 管线分类: 地下管线包括给水( 生活用水、 生产用水、 消防用水) 、 排水( 雨水、 污水、 雨污合流) 、 电力供电( 包含输电或配电) 、 电车、 路灯、 交通信号、 电信( 包括电信、 通讯、 榕网、 省广、 铁通、 联通、 移动、 吉通、 网通、 监控信号) 、 燃气( 包括煤气、 液化气、 天然气) 、 热力( 温泉、 蒸汽) 工业( 氢、 氧、 乙炔、 石油等) 共七大类。2探查范围1、 小区接入管线作业范围: a、 给水( 生活用水) 应测至楼前水表、 消防用水及生产用水的测量范围应根据甲方要求而定, 同时应在单一管线普查图上标注水池、 水塔、 水源井、 泵站位置; b、 燃气类测至入户出地管, 同时应在单一管线普查图上标注调压箱( 柜) 、 调压房、 煤气站、 储气柜位置; c、 排水类测量范围以能够体现各罗芳雨污水流向为取舍准则, 雨水测至各楼前干管, 应在单一管线普查图上标注排水泵站、 沉淀池、 化粪池、 无( 有) 动力污水处理装置、 生化池、 隔油池位置。d、 电力类、 电信类应测至每座楼前入户管; 如为进出入地下室或架空层的管线, 在地下室或架空层之间的管线不可测, 对于出地下室或架空层后, 仍有后续管线的, 入口和出口必须准确测量, 同时应在单一管线普查图上标注各种塔( 杆) 、 杆上变压器、 露天地面变压器、 变电所( 站) 、 配电房( 室) 、 变换站、 控制室、 增音箱、 交接箱、 分线箱、 电信机房、 有线机房位置; e、 温泉应测到楼前水表, 同时应在单一管线普查图上标注锅炉房、 动力站、 冷却塔位置; 注意: 小区接入管线测量至原管, 针对原管的情况区分对待; 原管为市政道路管线, 且该道路管线为普查时, 应报告队长, 以确定开展该道路管线的普查工作, 原管接点距数据库中原有管网之间的距离太远时, 应报告队长, 关于原管接点与数据库中原有管网之间的管线普查工作, 可与小区管线普查工作同时开展, 也可随后进行, 原管接点在另一小区时, 应测至被接小区的原有管网资料或该小区的主干管。3、 道路管线作业范围: 道路地下管线探测取舍标准管 线 种 类取 舍 标 准给 水管径100mm排 水管径200mm或方沟300300mm燃 气全 测电 力全 测电 信全 测热 力全 测工 业全 测 注意: 市政管线应与数据库中原周边管网资料衔接, 若无管网资料相接时, 应测至第一排建筑物如围墙) 或至规划路边线两侧各5米处。4、 探查内容: 地下管线探测应查明与测注的项目管线种类地面建( 构) 筑物管线点量注项目测注高程位置特征点附属物给水水源井、 净水池、 泵站、 水塔、 清水池转折点、 三通、 四通、 变径、 管线点、 变坡点阀门、 泄水口、 消火栓、 各种窑井、 水表、 排气井( 阀) 、 排泥井( 阀) 管径、 材质管顶及地面高程排水化粪池、 净化池、 泵站、 暗沟地面出口、 沉淀池起终点井、 进出水口、 雨水井、 污水井、 雨水篦、 跌水井、 沉泥井各种窑井、 排污装置管径、 断面尺寸、 材质管内底、 方沟底及地面高程电力变电室、 配电房、 高压线杆管线点、 分支点、 人孔井、 手孔井、 上( 下) 杆各种窑井、 变电器、 塔电压、 断面尺寸、 条数、 材质套管孔数、 孔径、 材质管顶及地面高程电信变换站、 控制室、 差转台、 发射塔人孔、 手孔、 分支点、 管线点、 上( 下) 杆接线箱、 电信柜、 各种窑井材质、 断面尺寸、 套管孔数、 孔径、 材质管顶及地面高程燃气气化站、 调压室、 储配站、 门站管线点、 三通、 四通、 变径、 边坡排气装置、 阀门、 各种窑井、 抽水缸管径、 材质、 压力管顶及地面高程路灯电杆、 配电室、 控制箱管线点、 分支点各种窑井、 控制柜、 路灯条数、 套管孔数、 孔径、 材质管顶及地面高程工业管道锅炉房、 动力站、 冷却塔、 支架管线点、 三通、 四通、 变径、 边坡各种窑井、 阀门、 排液、 排污装置管径、 材质、 压力管顶及地面高程热力锅炉房、 加压站管线点、 三通、 四通、 变径、 边坡各种窑井、 阀门管径、 材质、 压力管顶及地面高程注: 1.铁路、 民航、 海港、 部队及其它专业管线参照本规定执行, 但应注明权属单位及用途。2.电力及其它管沟( 道) 测注的平面位置为管沟心位置, 埋深为上顶到地面的距离, 套管和直埋电缆均以上顶计。管沟( 道) 内的电缆埋深以最上一条到地面的距离为准, 综合管沟( 道) 内的管线要分别测其平面位置和埋深。3.电信、 电力、 有线电视等套管的断面尺寸为宽X高, 量至套管的外径, 对不规则的套管量测其外包络尺寸。地下管线实地调查项目管线类别埋深断面尺寸载体特征管线材质管道流体性质电缆条数、 管孔数及预留孔数附属设施权属单位及埋设日期管( 沟块) 外顶管( 沟块) 内底管径宽X高压力流向给水排水管道方沟燃气电力直埋电压沟或管组(管)电压(管)电信直埋管沟或管快(块)热力直埋管沟工业管道注: 1、 表中”为应调查项目。2、 断面尺寸( 含电力、 电信的管沟与管块组合的外包络尺寸) 是指宽X高( cm) 。3、 不规则管块按断面尺寸以及外部矩形包络尺寸表示, 材质以其主要的材质表示。4、 材质主要至铸铁、 钢、 铜、 铝、 光纤、 砼、 塑料( 或PVC、 PE) 、 石棉、 陶土、 陶瓷、 砖石、 砖混等。5、 同沟( 管组) 铺设的多种电压等级的电力电缆以及其最高电压表示。6、 同沟( 管组) 铺设的不同权属单位的管线应分类探查。7、 电缆沟( 管组) 需同时调查沟或管组的顶深和断面尺寸。5.精度要求: 隐蔽管线点的探测精度应符合下表的规定, 中误差不得超过限差的2倍。地下管线中心埋深( cm) 水平位置限差( cm) 埋深限差( cm) h1001015h1000.10h0.15h注: h为地下管线中心埋深, 以cm计。当h100cm时则以100cm代入计算。明显管线点的测量中误差不超过2.5cm。 地下管线点的测量精度: 平面中测量中误差不超过5cm( 相对于邻近控制点) , 高程中测量中误差不超过3cm( 相对于邻近控制点) . 注: 特殊工程精度要求可与委托方或院总工办商定, 并以合同或书面的形式给予以确认。6、 作业程序 地下管线普查:1、 收集资料: 收集资料包括管网数据库中周边已有管网图、 各管网的设计图、 施工图、 竣工图、 技术说明资料、 相关地形图、 测区控制点资料及技术要求、 合同要求等。市政工程应争取市规划局支持, 以协调各管线单位( 如市煤气公司、 市自来水公司、 市政公司等) 配合; 对于新建小区接入管, 由委托方联系施工人员配合, 资料尽可能完善、 全面。2、 实地踏勘: 实地查看, 核实收集的资料, 察看和掌握各埋深设大致位置、 出露情况, 以及已有控制点的情况、 测量通视情况、 布设次级控制点的大致位置等, 应争取各管线单位或委托方的施工人员或其它熟悉管线的人员到场指点, 若为重大工程需要编写技术设计书。3、 各管线点的探查、 调查一般采用明显管线点实地调查和隐蔽管线点仪器探查相结合的方法, 应达到准确地把隐蔽管线投影到地面, 对于仪器不能探测的复杂地段, 应做适当的钎探或开挖调查, 准确求得管线埋深( 埋深应量测至厘米) 目的。条件允许, 宜在管线未覆土前实地调查和量测, 并直接开展随后的管线点测量。管线点应设置在管线的特征点或其地面投影位置上, 管线特征点包括交叉点、 分支点、 转折点、 起止点及附属设施中心点等。在无特征点的直线段上, 宜每50-100米设一个管线点。a. 探查方法在没有或只有少数明显点时, 定位方法主要按规程中要求的物探方法进行。1. 低频磁偶极法主要用于较长距离范围内对管线进行追踪和定位。它有两种激发方式, 水平线圈激发和直立线圈激发。前者主要在管线走向不明的区域进行管线追踪及管线密集区采用压线法时用, 后者多用于管线走向较清晰时的长距离追踪探测。2. 直连激发有单连和双连两种, 单连是一端接明显点, 另一端无穷远接地与管线形成回路; 双连是导线两端连管线两端的明显点形成回路。仪器在其中对管线进行探测。因受可供激发点少, 接地电极等环境限制, 主要用于一些明显点附近走向复杂及地下管线出地点附近的探测工作( 如给水、 热力等的三通点, 管线密集处) 。3. 感应环( 夹钳) 激发法主要特点是激发信号较强, 探测距离较远, 主要用于电信和电力等小管径金属管线的探测。b. 确定走向和埋深的方法: 1. 走位方法针对金属管线和电缆的探查。应正确探查出地下管线的中心地面投影位置及埋深。现场作业中, 应遵循有效、 快速原则, 从已知到未知, 从简单到复杂, 复杂地段采用多种方法比较验证。在多管线地区及走向变化不大的地段, 只采用定位精度最高的水平分量垂向差值最大值来定位。同时在这些点上原地绕垂轴旋转使仪器读书最小, 此时接受线圈的法线方向就是该店附近地下管线的走向。对于管线密集、 不同种类管线并存的地区, 在有激发方式的技术保证下, 以及谨慎、 认真的判断分析后, 决定是否能够使用上述定位方法。 在管线走向变化剧烈或突变处( 如分支、 转折等) 以及受其它因素干扰时, 则不能采用上述各种定位方法, 应根据具体情况采用交会或逐次逼近的方法定位或进行剖面探测。 当存在相邻管线干扰, 宜优先采用接地法( 单点接地或双端接地) ; 接头为高阻体时, 宜采用较高频率, 管径较大( 相对埋深) 时, 宜采用感应法, 埋深较大( 相对管径) 时, 宜采用较低频率、 较高功率的感应法; 电力电缆、 照明电缆及电信电缆宜采用主动源法与被动源法相结合的方法。各管线点均应设置地面标志。无法及时实测时, 应设置能保留较长时间的标志( 木桩、 油漆、 铁钉等) 。当标志不易设置或不变保留时, 应实地栓点, 并绘制点之记。当非金属管线外敷示踪铁丝时, 可探查查明示踪铁丝位置, 同时, 应根据示踪铁丝与目标管线的埋设位置关系, 对探查位置做相应调整以确定目标管位, 对示踪铁丝与目标管的埋设位置可能不一致的情况, 应在手图及资料中注明; 非金属管线有开口时可考虑采用示踪线法。 各管探测、 调查的点位、 走向以及埋深均现场铅笔描绘与背景地形图上, 当天外业完成后, 进行内业绘图, 不同管线分别上色, 以便区分和保存。2. 定深方法主要采用”70%法”、 ”直读法”、 次面剖面法。难度较大之处可结合钎深或开挖结果来进行判断分析。( 1) 70%法或36%法是测出一个峰值, 确定峰值两边的70%幅值点, 如果两边对称, 则两个70%幅值点或36%幅值点间距就是管线的中心埋深。( 2) 采用”直读法”时一般是对所探管线受旁侧的影响很小时, 几次读数, 并确认读数稳定( 取相近读数的平均值或读数出现几率最高值) , 有时接收机还应离地0.1米0.2米, 再探埋深, 看读数是否也相应增加0.1米-0.2米, 宜检验仪器直读数据是否可靠。在使用70%法或36%法探测时, 采用此方法进行比较。( 3) 在碰到不同种类并存管线密集处, 必须经过谨慎、 认真的判断分析, 采用剖面法进行定位、 定深或换点探测; 在管线走向变化剧烈( 分支、 转折等) 处, 可视具体情况采用交会或逐次逼近的方法定位, 定深点应选在距分支或拐弯约4倍于该管线埋深范围的直线段。 被查金属管线邻近有较多平行管线或管线分布情况较复杂时, 宜采用直接法、 夹钳感应法、 压线法和选择激发法等方式进行探查。采用直接法时, 应把信号施加点上的绝缘层刮干净, 保持良好的电性接触, 接地电极应布设合理, 接地点上应有良好的接地条件。采用夹钳法时, 夹钳应套在被查管线上, 保证夹钳接接头通路。 另外, 对于电缆盖板沟, 一般都采用尽可能的打开盖板直接测量参数, 以减少探测误差。c. 实地调查对于所出露的明显管线点及其附属实施等作详尽调查、 量测和记录。查清管线的性质、 类型、 材质、 埋深、 埋设方式、 埋设规格( 管径、 管块大小、 管孔根数、 管沟规格、 盖板尺寸等) 、 流向( 或走向) 、 附属物、 支管情况、 建设时间等。a) 宜邀请熟知管线情况的人员( 如施工员、 现场监理等) 参加。b) 有压管线、 直埋电缆盒管块应测量外顶埋深、 排水管线应测量管( 沟) 内底埋深, 电力( 与CJJ61- 规范不一致) 管沟应量测外底埋深( 即管沟内截面顶埋深, 埋深量测至厘米, 单位用米来表示。c) 地下管线及埋设电缆的管沟应量测其断面尺寸。圆形断面量测其内径, 矩形断面量测其内壁的宽和高, 断面尺寸除电力、 电信管沟以厘米( 与 cjj61- 规范不一致) 为单位外( 如电力沟80*80) , 其余均用毫米为单位( 如雨水沟500*500, 雨水管DN300) 。d) 市政道路以管块方式埋设的电信电缆应查明其总孔数及已用孔数( 已用孔数暂不入库) ; e) 在排水检查井、 电信人孔和手孔、 电力井、 给水泄水井上设置管线点时, 管线点位置应设在井盖的中心。在阀门、 水表、 排气阀、 消火栓、 凝水罐等附属设施上设置管线点时, 若附属物与管线点中心偏离超过0.2米时, 应将管线点位置设置在其中心的地面投影点上, 将附属物作为附属设施。f) 在排水及电缆管线有明显转弯处时应设置管线点, 该转弯点, 宜使用仪器探查或开挖确定, 确实无法查明是, 应在手簿及资料中注明原因。4.各管线点测量各管线点测量包括测区已有控制成果的利用和发展, 各地下管线点的连测以及测量成果的整理。地下管线测量的平面及高程控制采用城市二级导线点及其上等级控制点, 或布设不多于3边的支导线( 详见控制测量作业指导书) , 前视边长不应大于后视( 定向) 边长的3倍, 水平角、 垂直角一测回测定, 仪器高和镜高用钢卷尺量测, 读数至毫米, 特殊情况下应事先征求队长意见。a) 实测中, 应对所用控制点或支点( 包括一汽测站点和后视点) 进行检核后使用, 一般采用距离检核或正反坐标对比检核。b) 各地下管线点的连测采用全站仪测记或手薄记录模式以极坐标法进行, 测距边长不应大于150米, 采用全站仪测记时, 盘左半测回测定各管线点的斜距、 水平角、 垂直角; 采用手簿记录模式是, 应对各管线点水平角作一测回测定。仪器高和镜高用钢卷尺量测, 读数至毫米。手簿记录应按记录控制程序执行。c) 为增加支点编号的可读性, 支点编号应规范统一, 第一支编号为A, 后加数字序号, 格式如A1、 A2、 A3; 第二支编号为B, 后加数字序号, 格式如B1、 B2、 B3; 第三支编号为C, 后加数字序号, 格式如C1、 C2、 C3。地下管线的管线普查测量内业利用清华山维、 Visual Foxpro、 AutoCAD、 MapInfo、 MicroStation等处理平台。利用Visual Foxpro处理平台, 录入各管线数据( 包括空间数据和属性数据) , 最终建立地下管线数据库和生成管网图。操作规程参照内业操作技术规程执行。7.过程检查及质量控制1) 出测前, 应确保仪器精度在规定范围以内。2) 作业人员对于复杂地段疑难管线的探测、 调查, 应做多种方法的实验和对比, 探测、 调查不清时, 应该核对资料, 争取管线施工单位的帮助及总工室的指导。3) 作业人员应对成果资料进行100%自检, 对检查过程中发现的问题予以记录, 及时修正或补测, 对于确实无法查清的部分, 应在质量跟踪表中如实填写, 并提交对检。4) 客户对精度有特殊要求的, 以合同书为准。5) 项目负责人应确保工程在生管室规定时间期限内完成。6) 外业测量中必须采取有效措施确保人员安全, 特别是在开井和下井调查中, 应防有毒、 易燃、 窒息气体和腐蚀液体的危害, 井口必须有专人看管, 在道路上作业时, 必须着桔黄色服装, 电力电缆的探查和测量中, 应特别注意安全, 注意有无外露电缆等。7) 如果检查中发现轻微错误, 处理程序, 若质检办检验异常或客户发现错误, 则通知综合管线队, 队长责成作业组整改并召回缺陷产品进行修改, 修改后由队长经过生管室返回给客户。如果重大事故, 处理程序: 若质检办检验异常或客户发现错误, 由队长发不符合项整改给作业组并责成其整改, 整改后以书面的形式通知质检办、 生管室、 经营室, 并由队长经过生管室返回给客户。8.安全、 保密管理1) 安全管理严格按照地下管线探测安全保护规定执行。1. 从事地下管线探测的作业人员, 必须熟悉本工作的岗位的安全保护规定, 做到安全生产。2. 在市区或道路上进行管线探测时, 必须着标志服, 地面放置警示牌, 遵守交通规则。3. 进入企业厂区进行地下管线探测的 作业人员, 必须熟悉该厂区的安全保护规定, 遵守该企业工厂的厂规。4. 对煤气管道和规模较大的排污管道, 在下井调查或施放探头、 电极、 导线时, 严禁明火, 并进行有害、 有毒及可燃气体的浓度检测, 超标的管道要采取安全保护措施后才能作业。5. 严禁在氧、 煤气、 乙炔等易燃易爆管道上进行直接法或充电法作业。6. 夜间作业时, 应用足够的照明, 打开窑井时, 井口应有安全照明标志。7. 打开窑井盖做实地调查时, 井口必须有专人看管, 调查完毕必须立即盖好窑井盖, 打开井盖后严禁作业人员离开现场。8. 测量人员在道路上设站作业时, 必须在附近明显位置设置警示标志。9. 发生人身事故时, 除立即将受伤者送到附近医院急救外, 还必须保护现场, 及时报告上级部门, 组织有关人员的调查, 明确事故责任。2) 保密管理 管线普查工作是个多专业、 多工序的系统工程, 各小组、 各工序之间进行资料交接时, 全部采用资料登记签收制度, 责任到人。队对资料进行定期清点查验, 根据资料保管程度, 对责任人给予奖惩。1. 对甲方提供的资料、 图件, 项目组应及时登记在册。2. 个人不得擅自复印图件和资料, 不得以任何方式向第三方提供图件和资料内容, 也不得以任何方式向社会传播。3. 对正在使用的资料、 图件, 个人应该负有保管责任, 对遗失或有重大损坏情况, 应及时上报, 写出事故报告备案并追究责任。9编制报告 包括各种图件及成果表, 管线普查或水务普查的封面、 回单、 成果表, 各种单一管线图, 综合管线图等, 若为重大工程需上交技术总结。10. 记录1） 原始测量资料: 外业手簿、 外业观测记录( 全站仪记录数据或观测手簿) 、 计算资料、 各种检查记录等。2） 工程凭证资料: 由甲方提供的管线设计资料、 管线竣工资料、 施工员现场记录等。3） 测绘项目生产过程管理表、 工程测量生产过程控制跟踪表。4） 支点点位略图( 可不依比例) 。 饶杨涛
