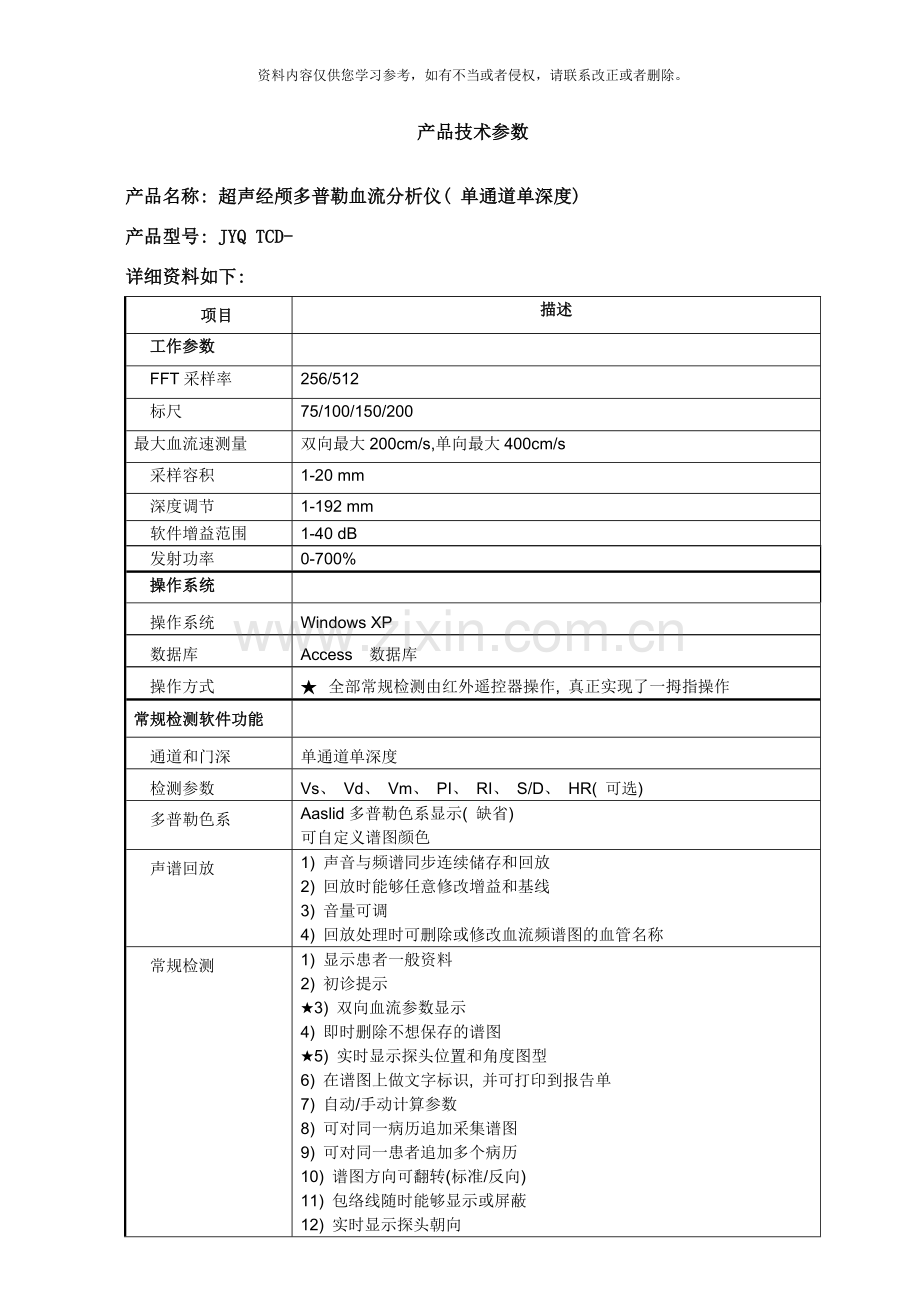

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。产品技术参数产品名称: 超声经颅多普勒血流分析仪( 单通道单深度) 产品型号: JYQ TCD- 详细资料如下: 项目描述工作参数 FFT采样率 256/512 标尺 75/100/150/200 最大血流速测量双向最大200cm/s,单向最大400cm/s 采样容积 1-20 mm 深度调节 1-192 mm 软件增益范围 1-40 dB 发射功率 0-700% 操作系统操作系统 Windows XP 数据库 Access 数据库操作方式 ★ 全部常规检测由红外遥控器操作, 真正实现了一拇指操作常规检测软件功能通道和门深单通道单深度检测参数 Vs、 Vd、 Vm、 PI、 RI、 S/D、 HR( 可选) 多普勒色系 Aaslid多普勒色系显示( 缺省) 可自定义谱图颜色声谱回放 1) 声音与频谱同步连续储存和回放 2) 回放时能够任意修改增益和基线 3) 音量可调 4) 回放处理时可删除或修改血流频谱图的血管名称常规检测 1) 显示患者一般资料 2) 初诊提示 ★3) 双向血流参数显示 4) 即时删除不想保存的谱图 ★5) 实时显示探头位置和角度图型 6) 在谱图上做文字标识, 并可打印到报告单 7) 自动/手动计算参数 8) 可对同一病历追加采集谱图 9) 可对同一患者追加多个病历 10) 谱图方向可翻转(标准/反向) 11) 包络线随时能够显示或屏蔽 12) 实时显示探头朝向 13) 血流声音从小到大多级可调, 并可静音 ★14) 自动休眠功能, 有效延长探头使用寿命 15) 已冻结的血管名称当时即可修改, 减少操作者的重复劳动储存谱图显示 ★1) 无限时全程动态储存血管的声音、谱图 ★2) 同步回放数据的声音和谱图 ★3) 记录后的数据可再处理、再冻结内置功能的设定 1) 内置标准血管名( 颅内、颈部、肢体) , 并可自定义设置检测参数的缺省值及范围 2) 自定义血管名, 设置参数检测缺省值 3) 自定义界面检测参数显示 4) 自定义谱图颜色 5) 自定义包络线颜色 6) 自定义基线颜色 7) 自定义多种谱图颜色模版, 并可保存 8) 可设置多名操作者登录口令 ★9) 多门深步阶设置 ★10) 功率步阶设置 ★11) 血管参数颜色及参数背景颜色设置 ★12) 内置/自定义操作流程, 多组检测顺序 ★13) 内置( 专家) 各年龄组、两性别的正常参考值, 并有报警系统 ★14) 可自定义正常参考值 15) 内置/自定义常见TCD报告长词条和短词条 16) 内置/自定义常见临床诊断词条 17) 医院信息设置, 可在报告单显示 ★18) 设置有专门眶窗血管 ★19) 28种界面风格病案管理报告格式 ★1) 快速检索病例: 任意根据TCD号、病案号、姓名、记录医师和临床诊断 ★2) 不同操作者的病历分档管理, 有效规避操作者的风险 3) 病案管理中可删除或修改病历资料 ★4) 病案管理中可随时预览或打印存储的报告单 ★5) 病案管理中显示患者TCD检测次数和时间, 显示每次检测的谱图和报告 ★6) 方便快捷的导入、导出功能, 不但能导出病例, 也能导出单个谱图以及谱图列表 7) 常规检测专用报告: 颅脑血管图形对应显示数据或谱图, 数据+谱图, 共11种报告单模式任选 8) 各种模版均可预览报告的整体效果 9) 随时可显示谱图参数、血流声音, 便于选择典型病例谱图 10) 报告单能够单独保存, 并随时预览、打印 ★11) 报告单标题可随时修改, 并可储存便于以后选用 12) 大量的报告词条、诊断词条使生成报告方便快捷 13) 独特的文字编辑模块, 可真实再现报告的段落、格式, 更加专业 14) 报告单中可加入补充说明一、超声经颅多普勒血流分析仪技术参数双通道标准型项目描述工作参数 FFT采样率 256/512 标尺 75/100/150/200 最大血流速测量双向最大200cm/s,单向最大400cm/s 采样容积 1-20 mm 深度调节 1-192 mm 软件增益范围 1-40 dB 发射功率 0-700% 操作系统操作系统 Windows XP 数据库 Access 数据库操作方式全部常规检测由红外遥控器操作, 真正实现了一拇指操作组合式脚踏器, 成功解放操作者的双手常规检测软件功能通道和门深单通道单深度/单通道双深度检测参数 Vs、 Vd、 Vm、 PI、 RI、 S/D、 HR( 可选) 多普勒色系 Aaslid多普勒色系显示( 缺省) 可自定义谱图颜色声谱回放 1) 声音与频谱同步连续储存和回放 2) 回放时能够任意修改增益和基线 3) 音量可调 4) 回放处理时可删除或修改血流频谱图的血管名称常规检测 1) 显示患者一般资料 2) 初诊提示 3) 双向血流参数显示 4) 即时删除不想保存的谱图 5) 实时显示探头位置和角度图型 6) 在谱图上做文字标识, 并可打印到报告单 7) 自动/手动计算参数 8) 可对同一病历追加采集谱图 9) 可对同一患者追加多个病历 10) 谱图方向可翻转(标准/反向) 11) 包络线随时能够显示或屏蔽 12) 实时显示探头朝向 13) 血流声音从小到大多级可调, 并可静音 14) 自动休眠功能, 有效延长探头使用寿命 15) 已冻结的血管名称当时即可修改, 减少操作者的重复劳动储存谱图显示 1) 无限时全程动态储存血管的声音、谱图 2) 同步回放数据的声音和谱图 3) 记录后的数据可再处理、再冻结内置功能的设定 1) 内置标准血管名( 颅内、颈部、肢体) , 并可自定义设置检测参数的缺省值及范围 2) 自定义血管名, 设置参数检测缺省值 3) 自定义界面检测参数显示 4) 自定义谱图颜色 5) 自定义包络线颜色 6) 自定义基线颜色 7) 自定义多种谱图颜色模版, 并可保存 8) 可设置多名操作者登录口令 9) 多门深步阶设置 10) 功率步阶设置 11) 血管参数颜色及参数背景颜色设置 12) 内置/自定义操作流程, 多组检测顺序 13) 内置( 专家) 各年龄组、两性别的正常参考值, 并有报警系统 14) 可自定义正常参考值 15) 内置/自定义常见TCD报告长词条和短词条 16) 内置/自定义常见临床诊断词条 17) 医院信息设置, 可在报告单显示 18) 设置有专门眶窗血管 19) 28种界面风格病案管理报告格式 1) 快速检索病例: 任意根据TCD号、病案号、姓名、记录医师和临床诊断 2) 不同操作者的病历分档管理, 有效规避操作者的风险 3) 病案管理中可删除或修改病历资料 4) 病案管理中可随时预览或打印存储的报告单 5) 病案管理中显示患者TCD检测次数和时间, 显示每次检测的谱图和报告 6) 方便快捷的导入、导出功能, 不但能导出病例, 也能导出单个谱图以及谱图列表 7) 常规检测专用报告: 颅脑血管图形对应显示数据或谱图, 数据+谱图, 共11种报告单模式任选 8) 各种模版均可预览报告的整体效果 9) 随时可显示谱图参数、血流声音, 便于选择典型病例谱图 10) 报告单能够单独保存, 并随时预览、打印 11) 报告单标题可随时修改, 并可储存便于以后选用 12) 大量的报告词条、诊断词条使生成报告方便快捷 13) 独特的文字编辑模块, 可真实再现报告的段落、格式, 更加专业 14) 报告单中可加入补充说明脑血流监护软件通道和门深双通道单深度/单通道单深度监护可设置的项目 1) 事件的颜色及文字说明 2) 报警参数 3) 探头工作参数: 容积、滤波、功率 4) 监护曲线颜色 5) 监护曲线的背景颜色 6) 网格线的颜色和宽度 7) 测量线的颜色 8) 事件标记的字体 9) 事件标记的显示高度 10) 测量标记的字体 11) 波形标题的字体 12) 事件显示字体 13) 监护中显示的血流参数 14) 监护时间脑血流监护 1) 监护血管谱图显示 2) 监护血管趋势图显示 3) 趋势图幅度可调节( 1-20) 4) 谱图参数调节: 深度、增益、标尺、音量、包络线、谱图反向 5) 两通道间切换方便 6) 长时间记录谱图 7) 记录谱图时, 时刻显示报警记录 8) 9种可自定义的事件标记 9) 压缩及展开趋势图监护分析 1) 在趋势图上测量血流速 2) 在趋势图上测量数据长度 3) 谱图的再处理: 改变增益、谱图反向、包络线 4) 在趋势图上测量相关性R,P 5)压缩及展开趋势图监护档案监护报告 1) 快速检索病例: 根据床位号、住院号、姓名、科别、记录医师、申请医师和临床诊断 2) 不同操作者的病历分档管理, 有效规避操作者的风险 3) 病案管理中可删除或修改病例资料 4) 病案管理中可随时预览或打印存储的报告单 5) 病案管理中显示患者TCD检测次数和时间 6) 方便快捷的导入、导出功能 7) 报告单标题可随时修改, 并可储存便于以后选用 8) 监护项目、监护方法、监护时间 9) 独特的文字编辑模块, 可真实再现报告的段落、格式, 更加专业 10) 监护报告的预览 11) 监护报告的单独保存 12) 输出报告单的多种方式微栓子监测软件通道和门深单通道双深度微栓子监测设置项目容积、滤波、探头选择、门深步阶、功率步阶微栓子监测 1) 硬件参数调节: 深度、增益、标尺、功率 2) 谱图参数调节: 谱图( 标准/反向) 、音量、包络线、基线 3) 栓子频谱图显示 4) 栓子功率谱图显示 5) 栓子放大谱图 6) 栓子计数统计图 7) 栓子能量分布柱形图 8) 自动识别、储存栓子, 并将各参数列表显示 9) 自动识别伪差 10) 自动/手动测量栓子强度 11) 预设栓子信号探测阈值( 3-20) 12) 栓子计数 13) 模拟栓子的出现, 便于培训用户 14) 栓子判定条件的参数设置微栓子分析 1) 栓子位置自动标记 2) 栓子功率谱图显示 3) 自动/手动测量栓子强度 4) 栓子谱图参数的再调节: 谱图朝向、增益、包络线 5) 栓子能量分布柱形图 6) 栓子参数记录: 开始时间、强度、持续时间微栓子档案微栓子报告 1) 快速检索病例: 任意根据TCD号、病案号、姓名、记录医师和临床诊断 2) 不同操作者的病历分档管理, 有效规避操作者的风险 3) 病案管理中可删除或修改病例资料 4) 病案管理中可随时预览或打印存储的报告单 5) 病案管理中显示患者TCD检测次数和时间, 显示每次检测的栓子、谱图和报告 6) 方便快捷的导入、导出功能 7) 报告单标题可随时修改, 并可储存便于以后选用 8) 信息栏内容自动生成 9) 独特的文字编辑模块, 可真实再现报告的段落、格式, 更加专业 ◆TCD的临床应用 ● 脑血管供血不足、脑动脉硬化、脑血管栓塞、脑血管痉挛、脑死亡、高血压, 颅内动脉瘤、颅内压增高、蛛网膜下腔出血、偏头疼、缺血性脑血管疾病的研究以及脑血栓的跟踪等。 1、实时单/双/四通道四/八深度 (每通道可测八个深度, 共8窗口同步显示), 可同时检测4根血管; 2、 1/2个2M脉冲波宽频探头八深度和1个4M/8M连续波宽频探头可在多个窗口同时同步显示检测血流; 3、 WINDOWS /XP中文汉化操作系统, PC机配置: 双核奔腾, 1GB内存, 160G硬盘、 17/19＂彩色CRT/LCD显示器; 4．原装/国产自动聚焦探头搜索定位能力强, 超高灵敏度, 易于检测到脑血管和微循环血流; 5、发射功率: 5-700%连续可调; ( 5-200%为绿色节能功率, 能量和探头自动保护, 不辐射不损伤) ; 6、增益范围: 1-40dB联续可调, 单窗增益与系统增益也可分别调节; 7、频谱运算: 256 X 1/2/4FFT; 8、频谱显示: 双向频谱测量, 24Bits真彩阶; 9． PW最大探测深度: 25-145mm±10%; 9、 PW最大测速: 510mm/s±10%; 10、脉冲多普勒采标深度: 10-145mm内连续设定; 11、脉冲多普勒采标容积: 1-20mm范围内连续设定; 12、超长时间、超大容量图谱与声音同时MP4播音器回放; 13、自动血栓记数HITS, 位置标示与轨迹跟踪; 14、多窗口、长时间监护趋势图; 15．USB2.0数字蓝牙技术和接口, 可一机多用, 灵活方便; 16、脑血管计算参数: 峰值速度( Peak) , 平均速度( Mean) , 舒张末速度( Dv) , 收缩舒张比( S/D) , 阻力指数( Ri) , 脉动指数( Pi) , 心率( Hr) , 血栓因子( HITS) , 频宽指数( SBI) , 狭窄指数( STI) 等;
