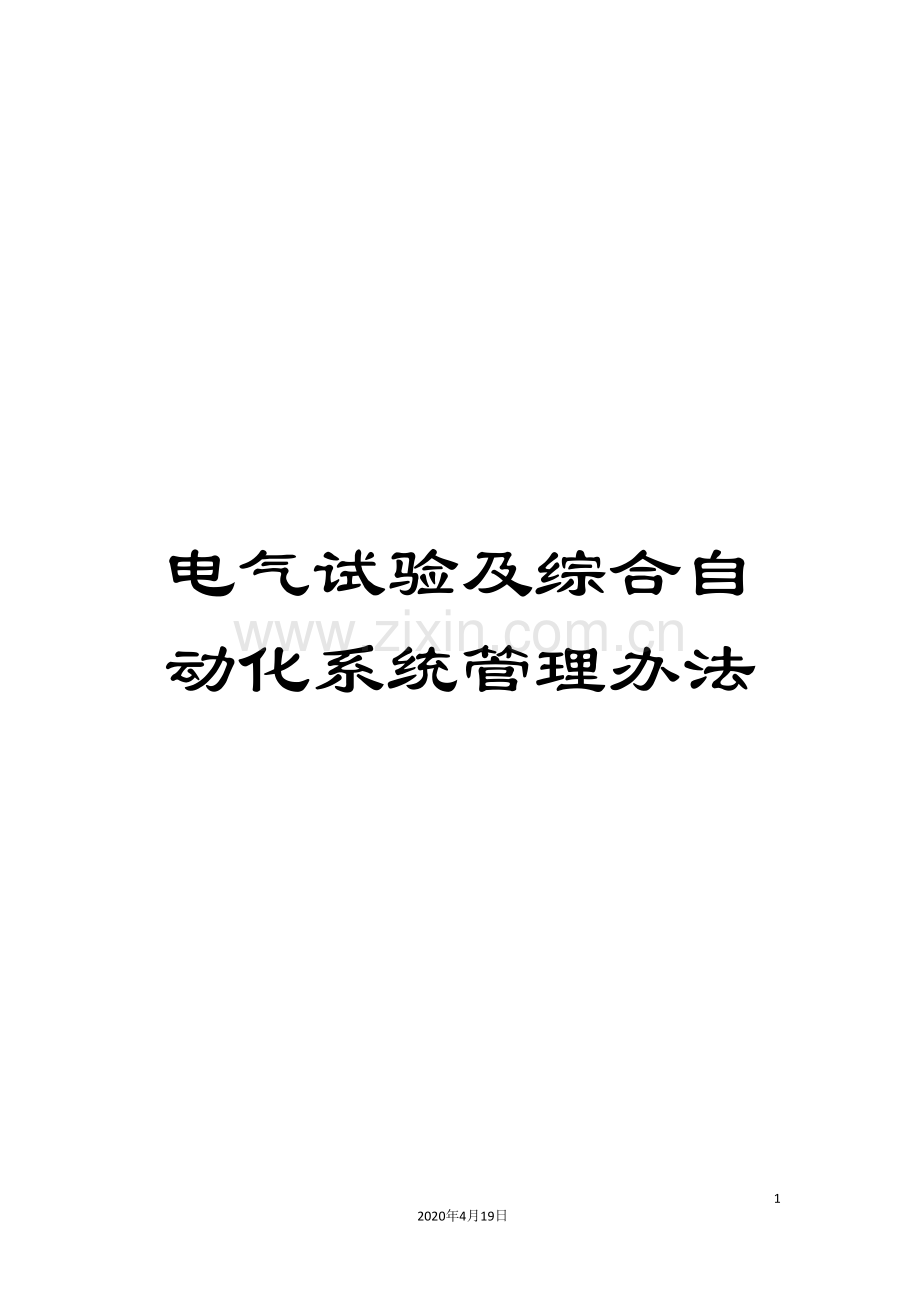

电气试验及综合自动化系统管理办法.doc

电气试验及综合自动化系统管理办法102020年4月19日文档仅供参考，不当之处，请联系改正。电气试验及综合自动化系统管理办法（试行）0版次编制人审核人批准人批准日期编制部门目录1 目的12 适用范围13 编制依据14 组织与职责15 管理要求26 评价与考核57 记录58 附件69 附则61. 目的为保障某化工公司（以下简称“公司”）电力系统安全、稳定、可靠的运行，正确判断电气设备安全保证相应的电气设备在发生事故时准确、快速、及时的切除故障点，提高电气继电保护及综合自动化的管理水平，特制定本办法。2. 适用范围本办法适用于公司电气试验及综合自动化系统的管理。3. 编制依据3.1 DL/T 623-1997 电力系统继电保护及安全自动装置运行评价规程3.2 DL/T 624-1997 继电保护微机型试验装置技术条件3.3 DL/T 584- 3110千伏电网继电保护装置运行整定规程3.4 DLT596- 电力设备预防性试验规程3.5 DL/T 955- 继电保护和电网安全自动装置检验规程3.6 GB50150-1991 电气装置安装工程 电气设备交接试验标准3.7 GBT14285- 继电保护和安全自动装置技术规程3.8 中国电力出版社 国家电网公司电力安全工作规程4. 组织与职责4.1 机动工程部4.1.1 负责公司内电气试验及综合自动化专业管理，对外进行协调。4.1.2 负责计算、修订全厂电气继电保护定值，编制、审批继电保护定值方案。4.1.3 负责编制电气设备、继电保护预防性试验年度计划及综合自动化装置检修计划。4.1.4 负责配合、监督、检查、验收、考核维保单位的电气试验及综合自动化检修工作。4.1.5 负责组织事故后或继电保护动作后对电气设备及继电保护装置的临时性试验工作。4.1.6 组织电气事故的调查、分析和处理。4.1.7 负责建立健全电气设备技术档案、图纸资料和电气设备有关参数，并使其符合实际，正确齐全。4.1.8 负责电气试验报告及综合自动化检修报告备案。4.1.9 负责对试验单位的人员、设备、工作内容进行检查及验收。4.2 生产运行部负责动力装置变电所内电气设备的运行操作，配合电气试验及综合自动化检修工作，需要时及时切换备用设备，以便能按规定进行试验及维护4.3 财务资产部负责按审批后结算单支付电气试验费用。4.4 公司分管领导4.4.1 负责电气继电保护整定方案的最终审定。4.4.2 负责35kV及以上电气设备继电保护定值变更的批准。4.5 专项维保试验单位4.5.1 负责专项维保试验范围内的电气设备、继电保护预防性试验；按时完成试验任务，提交试验报告。4.5.2 负责试验数据的准确可靠；及时向机动工程部上报试验结论不合格或存在异常情况的设备，并协助查找设备缺陷。4.5.3 协助进行电气事故的调查、分析和处理。4.5.4 负责公司安全工具的试验检测工作。4.5.5 负责继电保护定值的核对及调整工作。 5. 管理要求5.1 电气试验管理要求5.1.1 所有电气试验工作必须有电气第一种工作票或电气第二种工作票。5.1.2 在继电保护保护装置及二次回路上工作前，运行人员必须审查电气继试验工作人员的工作票及其安全措施，凡可能引起保护装置误动作的一切工作，运行人员必须采取防止保护装置可能误动作的有效措施。5.1.3 试验单位在进入现场开展工作前必须熟知电气规程、规范和标准，试验工作中，须严格执行国家电网公司电力安全工作规程及有关保护规程中的有关规定，并按符合设备实际安装情况的正确图纸进行现场试验工作；复杂的试验工作事先应制定施工方案。5.1.4 试验时，试验项目应齐全，不得缺项漏项，并认真做好记录。试验结束时，运行人员应及时了解试验情况并做好值班记录并对试验现场要进行认真检查。工作结束后，试验单位应及时整理试验报告，试验报告试验人、审核人，应对试验记录、报告的真实性、准确性负责。5.1.5 试验中出现的任何设备问题、事故，必须立即上报机动工程部电气专业。5.1.6 电气试验结束后一个周内，试验单位将试验报告报机动工程部备案。5.1.7 继电保护试验结束后，电气试验人员必须向运行人员说明变动情况，并与运行人员进行整定值和有关注意事项的核对，无误后方可投入运行。5.1.8 试验工作结束后，试验单位必须严格校对、审核试验报告，做到数据可靠；试验报告必须由至少两名试验人员签字或盖章，并加盖试验单位电气试验专用章；试验报告除应正确记录试验数据外，还应记录被试设备的铭牌及主要技术参数、试验时的温度和湿度、天气状况和试验中发现的问题。5.1.9 出厂交接试验报告应永久保留，预防性试验报告至少保留两个试验周期。5.1.10 因电气试验需要，试验过程拆下的线必须做好标记，试验结束时立即恢复。5.1.11 为避免电子设备受电磁信号的干扰而发生误动作，在总变电所和动力装置继电保护电子间内严禁使用对讲机、手机等电子器具。5.1.12 电气试验周期执行电力设备预防性试验规程、继电保护和电网安全自动装置检验规程。5.2 电气继电保护定值管理5.2.1 电气继电保护装置的定值整定必须严格执行经批准的继电保护定值方案。5.2.2 结合电力系统发展变化，继电保护工程师定期计算、修订电气继电保护定值；重大定值变更由主管副总经理批准，其它由机动部电气副经理批准；经批准修订的定值由试验单位负责修改保护装置定值。 5.2.3 现场保护装置定值的调整和更改应履行审批手续；严格按机动工程部下发的继电保护定值整定通知单要求执行，并于完成3日内向机动部回执定值单执行情况；定值调整和更改情况及保护压板的投退情况需填入继电保护定值变更记录及继电保护压板投退记录；无继电保护定值整定通知单，任何人员严禁修改继电保护定值，在特殊情况下急需现场确定改变保护装置整定值时，应于两天内补办审批手续。5.2.4 因新建、扩建工程使较多保护装置需要更改定值时，试验单位应根据定值通知单的要求在规定的期限内，按所要求的顺序更改完毕，以保证各级保护装置互相配合。5.2.5 由于系统运行方式变化或系统试验需要临时更改保护定值时，电力调度接到定值整定通知单，下令运行值班人员按定值整定通知单更改定值，临时运行方式或试验结束后，按机动工程部下发的保护定值方案恢复正常，按规定做好记录。5.3 综合自动化系统管理5.3.1 运行人员每天接班后必须检查综合自动化系统，掌握设备运行状况，发现问题及时处理并汇报。5.3.2 运行值班员因五防闭锁原因不能进行遥控操作时未经过电气主管领导批准，不得退出五防解锁程序操作。5.3.3 严禁利用运行监控计算机玩游戏、上网等与变电运行、监控无关的工作；严禁私自使用U盘和光盘以防止监控计算机感染病毒。5.3.4 严禁将变电站计算机监控系统的内部网络与因特网、公用的管理信息网络等非综合自动化系统网络相连，以免系统受不明来源的攻击造成监控系统瘫痪或误控。5.3.5 变电站值班人员不得随意启动、关闭监控软件，以防止后台监控机的遭到破坏。5.3.6 运行人员遥控操作密码应互相保密，值班人员操作必须使用自己的账号密码，严禁盗用她人账号密码进行操作。5.3.7 无关人员严禁操作综合自动化系统。5.3.8 运行人员每周一校准继电保护、综合自动化系统时钟。5.3.9 对保护动作时的信号，必须经主值班员与值班人员共同确认，将动作信号记入继电保护动作记录，方可复归，并按管辖范围的划分及时向有关部门汇报5.4 电气试验程序5.4.1 机动工程部电气专业一般按照预防性试验年度计划向试验单位下发试验任务。5.4.2 试验单位接到试验任务后办理工作票、临时用电票等相关票证。5.4.3 电气运行人员根据工作票要求进行倒闸操作，做好安全措施并向工作负责人进行安全交底。5.4.5 工作负责人向工作班成员进行工作程序及安全措施的交底。5.4.6 试验工作结束后，工作负责人必须向运行人员说明变动情况，并与运行人员核对定值无误后，办理工作票终结手续。5.4.7 电气试验结束后一个周内，根据具体试验内容填写继电保护预防性试验报告、交流电动机试验报告、电力电缆试验报告、备自投（快切）试验报告、电力变压器试验报告、电压互感器试验报告、电流互感器试验报告、断路器试验报告、避雷器试验报告、电容器试验报告和电气安全用具试验报告等相关试验报告，并报机动工程部备案。5.5 流程详见电气预防性试验工作流程 6. 评价与考核6.1 试验过程中发生事故，根据事故造成的损失及影响，扣10至30分。6.2 利用监控计算机玩游戏、上网、使用U盘和光盘，扣5分。6.3 私自将计算机监控系统内部网与因特网、公用的管理信息网络等非综合自动化系统网络连接，扣20分。6.4 运行值班人员盗用她人账号密码进行操作，扣5分。7. 记录继电保护定值整定通知单继电保护预防性试验报告交流电动机试验报告电力电缆试验报告备自投（快切）试验报告电力变压器试验报告电压互感器试验报告电流互感器试验报告断路器试验报告避雷器试验报告电容器试验报告电气安全用具试验报告继电保护定值变更记录继电保护动作记录继电保护压板投退记录电气第一种工作票电气第二种工作票8. 附件电气预防性试验工作流程9. 附则本办法由机动工程部部负责解释，自发布之日起施行。
