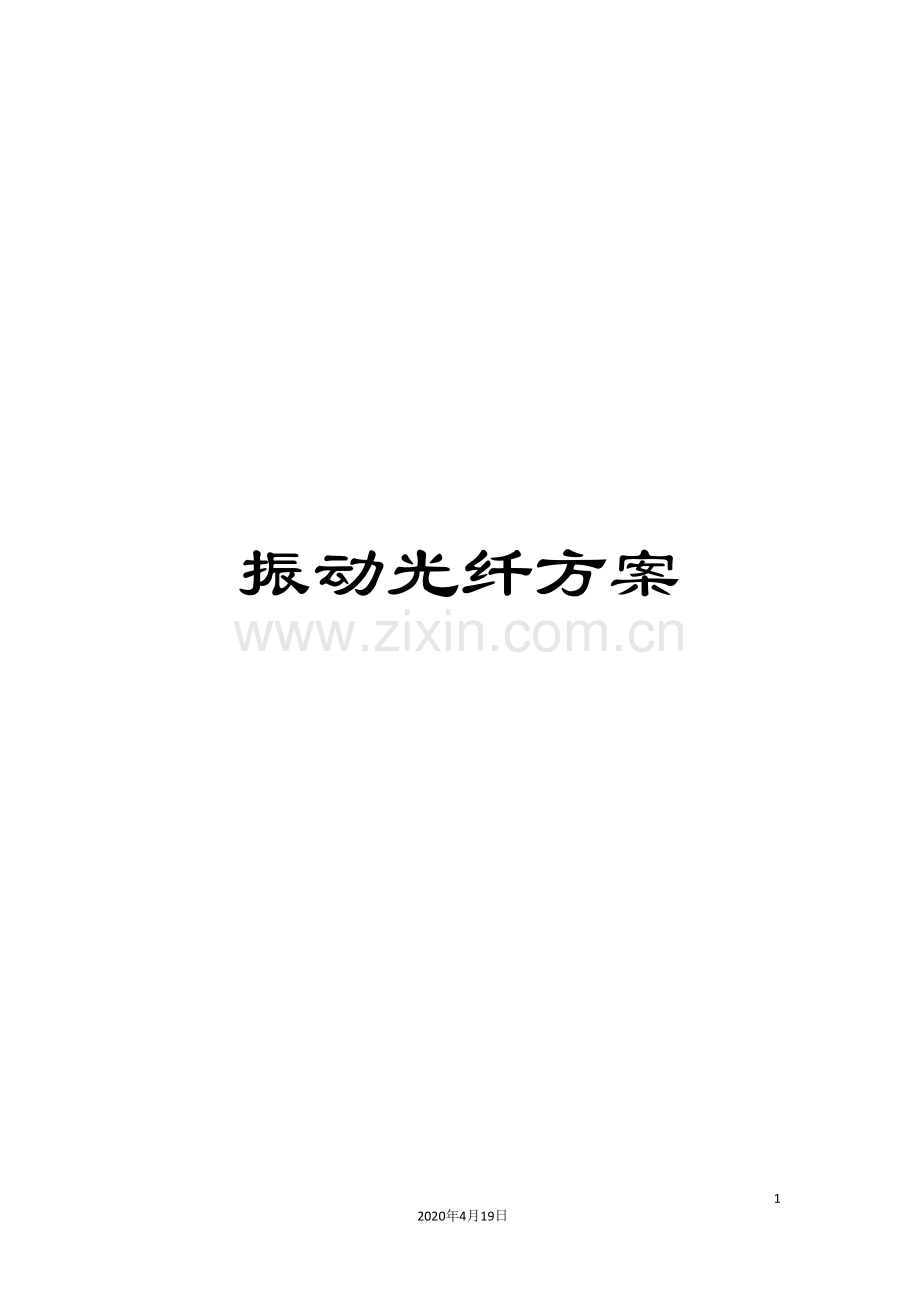

振动光纤方案

11
2020年4月19日
文档仅供参考，不当之处，请联系改正。
智能光纤周界安全
防范系统

解决
方
案

一、设计原则
根据周界防盗系统的实际要求，以及参照《中国建筑电气设计规范》、《中华人民共和国安全行业标准》、《安全防范工程程序与要求》、《业祥光缆震动探测报警系统》等有关规定，设计了本套周界防盗系统方案。我们的设计原则是“技术先进、质量可靠、布局合理、经济实用”。根据用户要求，周界防盗系统器材配置我们主要遵循以下原则，以达到最佳的效果和最优的性能价格比。
1、技术和设备的先进性
本方案要求设计严密，布局合理，能与其它老产品接轨，而且所选择的设备应与此相适应，系统实施后二十年内，亦能保持其设备功能完善、齐全，以保证整个系统的先进性。
2、系统的可靠性和一致性
设备的可靠性，取决于设备的质量水平。本系统的设备，采用国际先进水平生产的标准设备，主要设备尽量选用同一品牌产品，以保证系统的可靠性和一致性。
3、系统的扩展性
整个系统应具有扩展功能。随着技术的进步、经济的发展和管理要求的提高，原来建立的系统，从容量和功能上经过若干年后，往往都不能满足发展的需要，扩展系统规模几乎是必须的。因此，本方案在设计中充分考虑了系统的余量以及可扩展性。
4、操作简便且易于掌握
本系统的设计，为操作人员与设备之间提供了友好的界面，使操作者无论对系统的设置还是日常的管理，经过键盘鼠标进行简单的操作即可完成。即使对没有接触过此类设备的操作者，只需稍加培
训，即能熟练掌握操作。

二、技术介绍
2.1 其它周界防范方案对比
多年来，传统的周界安防解决方案(红外对射方案、视频监控方案、微波对射方案、泄漏电缆方案、振动电缆方 案、电子围栏、电网等)为社会平安保障做出了应有贡献，但受一些客观技术条件等因素所限，还存在着一些共性或个性不足，具体如下：
红外等传统方案，防护等级较低，对于蓄意侵入者而言，很容易跨越或规避；同时易受地形条件的高低、曲折、转弯、折弯等环境限制，而且它们不适合恶劣气候， 容易受高温、低温、强光、灰尘、雨、雪、雾、霜等自然气候的影响，误报率高；
泄露电缆和振动电缆报警属于电缆传感，传感部分都是有源的，系统功耗很大；电子围栏、电网等方案又有一定危害性。上述方案可监测的距离较短，单位距离成本高，在需要进行长距离监测的情况下，系统造价高昂。且传感器单元的寿命较短，长时间连续使用，维护成本较高；
干扰机会增多(电磁干扰、信号干扰、串扰等)，灵敏性下降，误报率、漏报率上升等；
对于大范围监控，以上传统方案本身没有定位功能，遇上侵入行为，无法定位。这意味着无法及时、准确 地确定危险地点，无法及时采取制止措施阻止侵入行为导致核心区域失密、被破坏。
2.2智能光纤周界安全防范系统介绍
智能光纤周界安全防范系统是利用激光、光纤传感和光通信等高科技技术构建的安全报警系统，是一种对威胁公众安全的突发事件进行监控和警报的现代防御体系，是基于光纤传感技术应用于周界监控防护的新系统。经过对直接触及光纤(缆)或经过承载 物，如覆土、铁丝网、围栏、管道等，传递给光纤(缆)的各种扰动，进行持续和实时的监控。采集扰动数据，经过后端分析处理和智能识别，判断出不同的外部干扰类型，如攀爬铁丝网、按 压围墙、禁行区域的奔跑或行走，以及可能威胁周界建筑物的机械施工等，实现系统预警或实时告警，从而达到对侵入设防区域周界的威胁行为进行预警监测的目的。智能光纤周界安全方法系统具有如下优点：
不需供电，采用普通光缆，监控距离可长达100 公里；光缆即可用于传感报警。
亦可用于通信传输；报警敏感度高，定位精确，定位精度100米；
维护方便，光缆断裂即刻报警，经过简单修复即可重新使用；
可快速灵活架设，满足突发应急情况下建立临时防卫区域要求；
 2. 可与用户现有监控系统融合，相互配合工作，如：精确定位入。
地点后监控摄像联动等；围界GPS/UTM 坐标对应；
3.大量实验数据支撑，多参数智能分析，误报率低；
 全天候运行，实时监控；反应迅速，实时报警；
4．适合复杂地形：不受地形的高低、曲折、转弯、折弯等地形环境
 限制，打破了红外线、微波墙等只适用于视距和平坦区域使用的局限性。
5.适合恶劣气候：不受高温、低温、强光、灰尘、雨、雪、雾、霜等自然气候的影响。
 无机械运动部件，寿命长。无易老化部件，可靠性高，易维护。
6. 设备安装方便，操作简单，稳定可靠；
7.自主知识产权，专利技术，国际领先。
三、方案设计
3.1应用场所周界概况
外围周界为1.8米高的铁艺围栏，围栏周长大约为1000米，在围栏上和围栏内划分的警戒区域地埋铺设智能光纤周界防范系统为内部打造一套立体化的预警系统。
3.2系统原理图

此方案系统主要由四防区控制报警一体机1台，防区无源头端盒4台，防区无源终端盒4台，防区无源探测器约6000米，引导光缆约800米，32路联动输出设备1台共同组件完成。
根据立体布防的设计要求，在围栏上，根据根据实际地形按照特点分别设置4个防区每个防区约覆盖300~400米。每个防区能够经过系统与现有的监控系统，灯光照明系统以及警鸣系统进行相关报警联动。
四、安装方式
1、铁艺介质的安装方式
 1》光缆铺设方式：
 在铁艺上铺设光缆时，由于铁艺较硬，应增加传感光缆的数量以保证能可靠地感应到入侵信号。经过分析入侵者翻越围栏的动作特点，建议沿铁艺最顶端、中间和最底端的水平铁栏杆各铺设一道传感光缆，如图所示。

在铁艺围栏中，有的铁艺会安装在柱子，如果支柱的面积不大，铺设光缆时可直接越过柱子，如上图。但有些支柱的横截面比较大，
容易被入侵者利用这个区域进入，因此对这样的区域必须加以保护。可在支柱顶部安装铁网，铺设光缆时，将传感光缆铺设到该铁网上，
如图所示。

2》采集器的安装方式：
采集器可固定于铁艺支柱上。在距离地面约1.5米处，用夹具或绑扎带将接续盒牢固地固定在介质上。如果两个铁艺之间是较宽的砌砖柱子，则接续盒可固定在柱子上，用膨胀螺栓加以固定。

三安古德公司及产品胜与其它厂家的优势
1、周界报警解决方案第一选择
只要客户有周界报警系统项目，我们公司都能够为您提供解决方案。真止实现客户周界报警系统解决方案的第一站…
2、权威资质认证值得信赖
生产流程严格执行IS9001标准，所有产品均获得了国家交全防范报警系统产品质量监督检验中心和中国公安部安全防范报警系统产品质量监督检测测试中心的检测报告。
3、产品现货库存量大
公司所有产品库存备货充分，客户当天下午3点前下单，无特殊情况下当天发货。
4、产品齐全一站式供应
周界产品齐全，让客户选择一家供应商就能实现几家供应商才能做到的事情，方便快捷、节约时间、提高效率。
5、 从售前开始全程技术支持
专业技术团队为客户量身定做系统整体解决方案，服务从售前开始，全程指导培训，帮助客户解决专业性产品技术难题，让客户真正享受到VIP至尊服务。
6、 利益共享三方共赢
公司经过网络渠道直接销售到工程商，工程商丙到用户，取消了代理商、经销商环节，为用户省钱才是硬道理。
