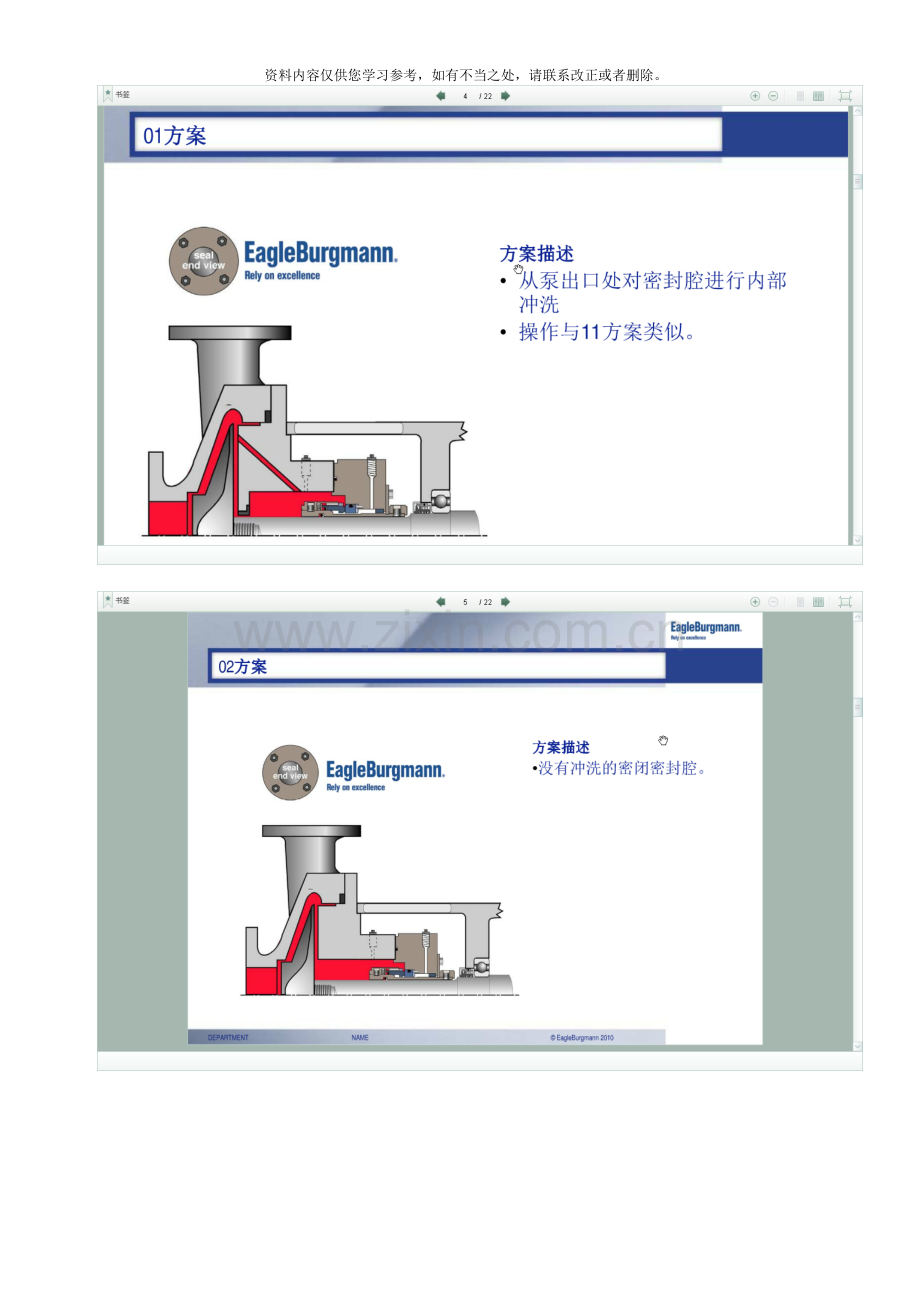

PLAN 01(泵本身内部的自冲洗)
PLAN 02 (泵本身带有夹套冷却、 伴热)

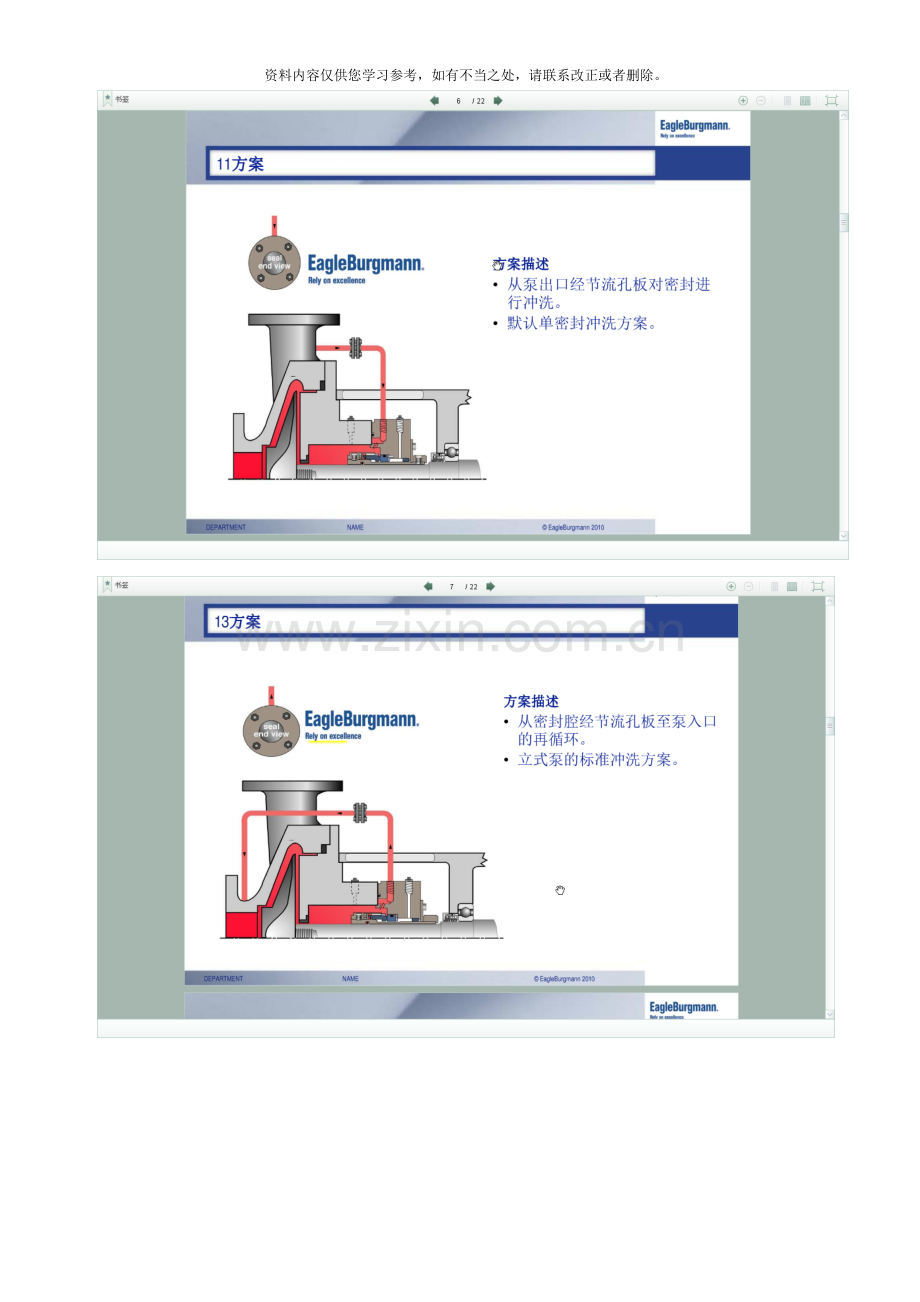

PLAN 11 (正向自冲洗) 从泵出口经过节流孔板到密封腔, 又返回到泵入口的循环
PLAN 12 (带过滤器的正向自冲洗)
PLAN 13 ( 反向自冲洗, 主要用于立式泵)
PLAN 14 ( 正向自冲洗+反向自冲洗, 主要用于立式泵) 相当于11+13
PLAN 21 ( 带冷却器的自冲洗)
PLAN 23 ( 带冷却器的自冲洗, 内部密封带有循环泵送装置) , 23的冷却器比PLAN21的冷却器热负载要小得多
PLAN 22( 带过滤器、 冷却器的自冲洗)
PLAN 31( 带悬液分离器的自冲洗)
PLAN 32( 外冲洗) 要注意外冲洗液的选择
PLAN 41 ( 带悬液分离器、 换热器的自冲洗)
PLAN 52 ( 带无压缓冲液罐的串联式密封)
PLAN 53a、 53b、 53c( 带有压密封液的双端面密封) 、 ( 带蓄能器的双密封) 、 ( 带增压罐的双端面密封)
PLAN 54 ( 采用外部循环装置的双端面密封)
PLAN 61 ( 机械密封外压盖上的急冷孔堵死, 不接)
PLAN 62 ( 机械密封外压盖上的急冷孔接, 主要降低密封面的温度或者保温)
