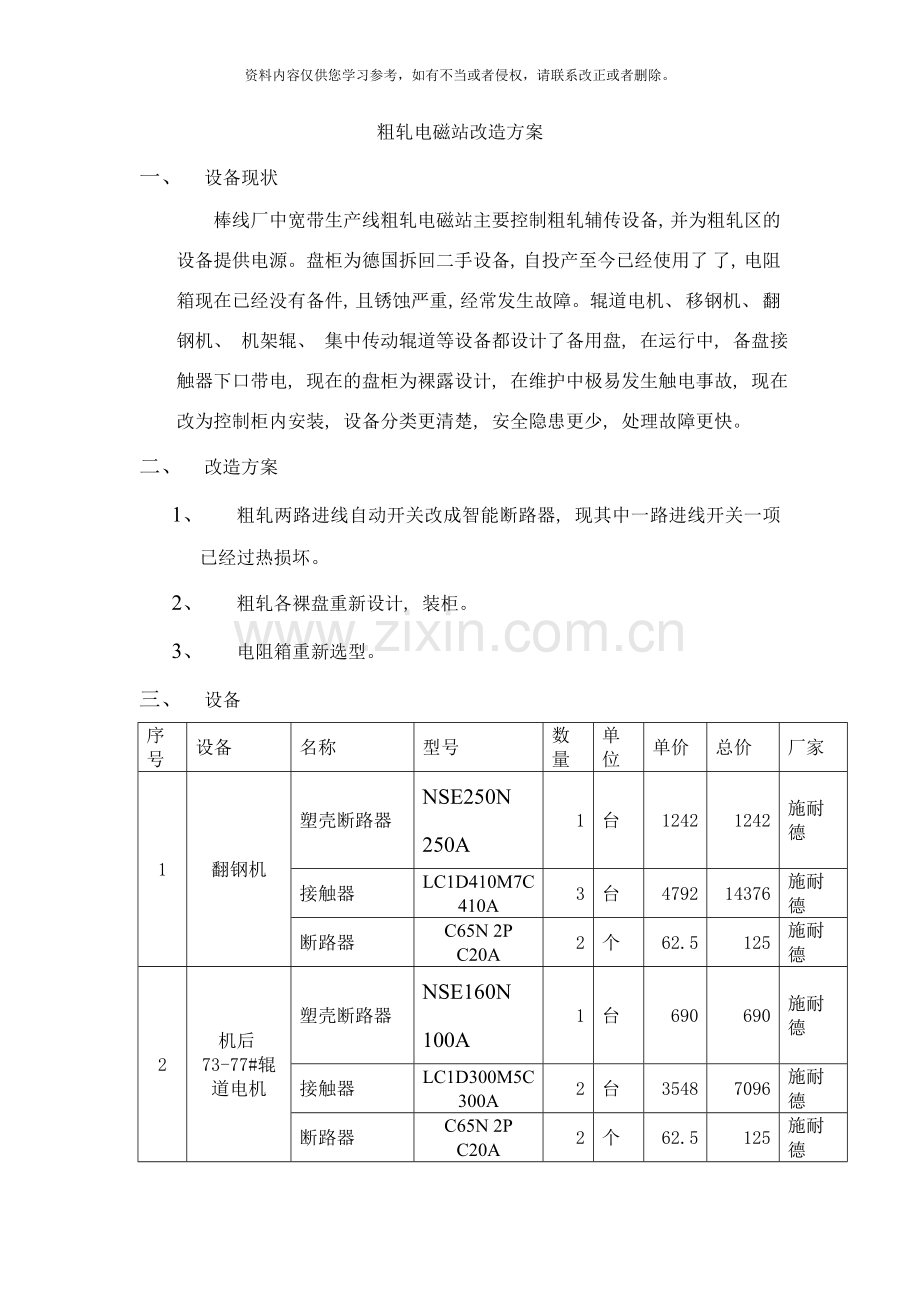

粗轧电磁站改造方案
一、 设备现状
棒线厂中宽带生产线粗轧电磁站主要控制粗轧辅传设备, 并为粗轧区的设备提供电源。盘柜为德国拆回二手设备, 自投产至今已经使用了 了, 电阻箱现在已经没有备件, 且锈蚀严重, 经常发生故障。辊道电机、 移钢机、 翻钢机、 机架辊、 集中传动辊道等设备都设计了备用盘, 在运行中, 备盘接触器下口带电, 现在的盘柜为裸露设计, 在维护中极易发生触电事故, 现在改为控制柜内安装, 设备分类更清楚, 安全隐患更少, 处理故障更快。
二、 改造方案
1、 粗轧两路进线自动开关改成智能断路器, 现其中一路进线开关一项已经过热损坏。
2、 粗轧各裸盘重新设计, 装柜。
3、 电阻箱重新选型。

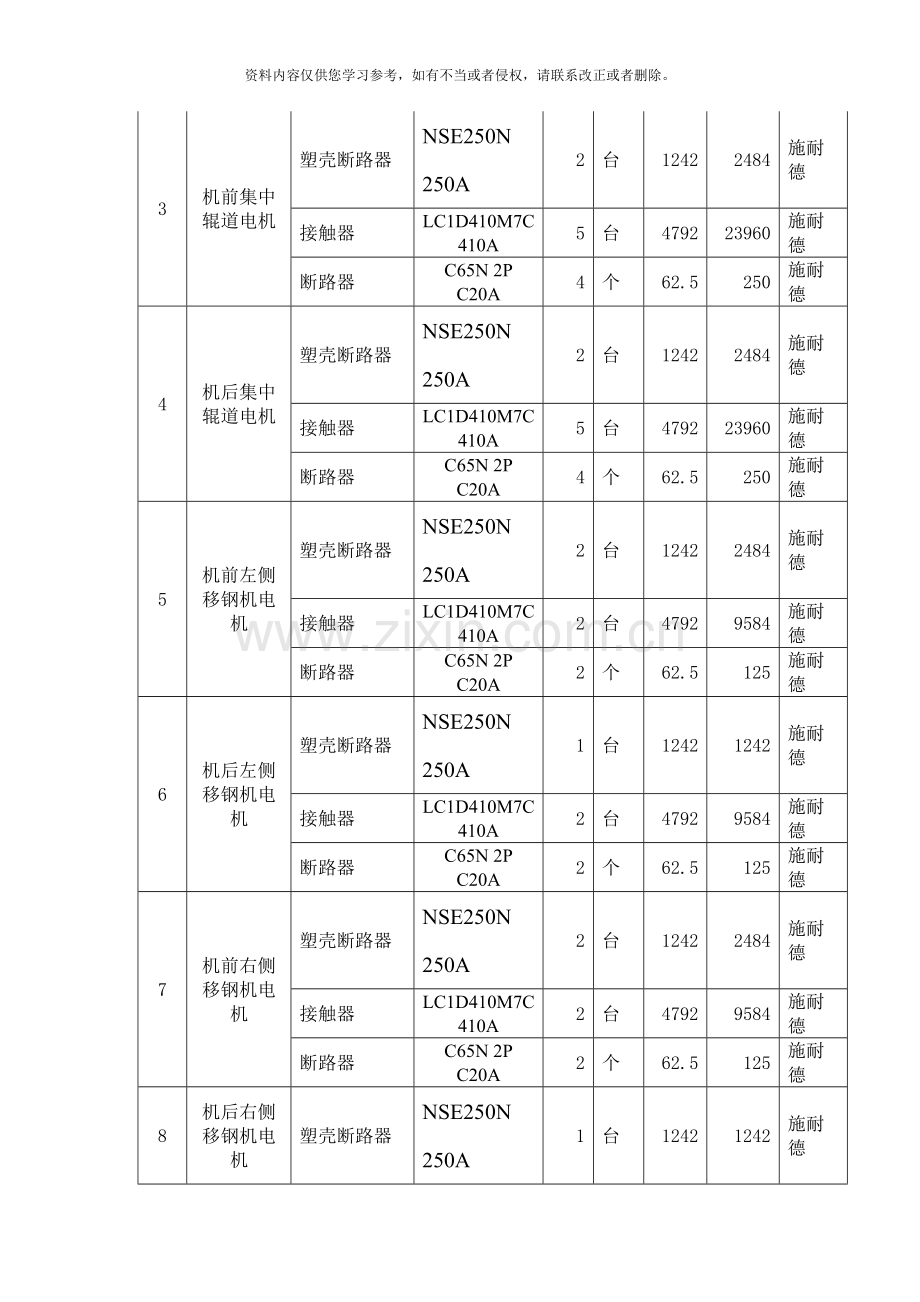

三、 设备
序号
设备
名称
型号
数量
单位
单价
总价
厂家
1
翻钢机
塑壳断路器
NSE250N 250A
1
台
1242
1242
施耐德
接触器
LC1D410M7C 410A
3
台
4792
14376
施耐德
断路器
C65N 2P C20A
2
个
62.5
125
施耐德
2
机后73-77#辊道电机
塑壳断路器
NSE160N 100A
1
台
690
690
施耐德
接触器
LC1D300M5C 300A
2
台
3548
7096
施耐德
断路器
C65N 2P C20A
2
个
62.5
125
施耐德
3
机前集中辊道电机
塑壳断路器
NSE250N 250A
2
台
1242
2484
施耐德
接触器
LC1D410M7C 410A
5
台
4792
23960
施耐德
断路器
C65N 2P C20A
4
个
62.5
250
施耐德
4
机后集中辊道电机
塑壳断路器
NSE250N 250A
2
台
1242
2484
施耐德
接触器
LC1D410M7C 410A
5
台
4792
23960
施耐德
断路器
C65N 2P C20A
4
个
62.5
250
施耐德
5
机前左侧移钢机电机
塑壳断路器
NSE250N 250A
2
台
1242
2484
施耐德
接触器
LC1D410M7C 410A
2
台
4792
9584
施耐德
断路器
C65N 2P C20A
2
个
62.5
125
施耐德
6
机后左侧移钢机电机
塑壳断路器
NSE250N 250A
1
台
1242
1242
施耐德
接触器
LC1D410M7C 410A
2
台
4792
9584
施耐德
断路器
C65N 2P C20A
2
个
62.5
125
施耐德
7
机前右侧移钢机电机
塑壳断路器
NSE250N 250A
2
台
1242
2484
施耐德
接触器
LC1D410M7C 410A
2
台
4792
9584
施耐德
断路器
C65N 2P C20A
2
个
62.5
125
施耐德
8
机后右侧移钢机电机
塑壳断路器
NSE250N 250A
1
台
1242
1242
施耐德
接触器
LC1D410M7C 410A
2
台
4792
9584
施耐德
断路器
C65N 2P C20A
2
个
62.5
125
施耐德
9
机后78-88#辊道电机
塑壳断路器
NSE250N 250A
3
台
1242
3726
施耐德
接触器
LC1D410M7C 410A
4
台
4792
19168
施耐德
断路器
C65N 2P C20A
4
个
62.5
250
施耐德
10
机前44-48#辊道电机
塑壳断路器
NSE160N 160A
3
台
1242
3726
施耐德
接触器
LC1D300M5C 300A
4
台
3548
14192
施耐德
断路器
C65N 2P C20A
4
个
62.5
250
施耐德
11
机后89-94#辊道电机
塑壳断路器
NSE160N 160A
3
台
1242
3726
施耐德
接触器
LC1D300M5C 300A
4
台
3548
14192
施耐德
断路器
C65N 2P C20A
4
个
62.5
250
施耐德
12
机后95-104#辊道电机
塑壳断路器
NSE160N 160A
3
台
1242
3726
施耐德
接触器
LC1D300M5C 300A
4
台
3548
14192
施耐德
断路器
C65N 2P C20A
4
个
62.5
250
施耐德
13
机前机架辊电机
塑壳断路器
NSE160N 100A
1
台
510
510
施耐德
接触器
LC1D205M5C 205A
2
台
1811
3622
施耐德
断路器
C65N 2P C20A
2
个
62.5
125
施耐德
14
机后机架辊电机
塑壳断路器
NSE160N 100A
1
台
510
510
施耐德
接触器
LC1D205M5C 205A
2
台
1811
3622
施耐德
断路器
C65N 2P C20A
2
个
62.5
125
施耐德
15
进线断路器
智能型万能式低压断路器
MT12 1250A 标配抽屉式
3
台
41884
125652
施耐德
四、 改造预计费用
设备费用约33.5144万
