绵远镇绵远河河道1:1000地形测量项目
技术说明
一、 概述
受绵远镇人民政府的委托, 承担了绵远镇绵远河河堤1:1000数字地形图实测项目( 编号: 11-M070) , 作业区域为: 绵远河。总面积2.4平方公里。
二、 作业依据
1．《城市测量规范》 CJJ8-99
2．《1:500、 1:1000、 1: 地形图图式》 GB/T7929-1995
3．《数字测绘产品检查验收规定和质量评定》 GB/T 18316-
4．《全球定位系统城市测量技术规程》 CJJ73-97
5．我院《ISO9001: 质量体系文件》 D0版
三、 系统基准
1．坐标系统: 绵竹地方坐标系;
2．高程系统: 1985国家高程基准系;
四、 控制测量
由于本次测量任务工期较短, 测区控制以RTK图根测量为起算数据。
1. RTK控制测量
采用四川省测绘局GPS-CORS系统作为RTK测量的基准站。
利用天宝R6GPS接收机连接四川省测绘局GPS-CORS系统进行图根控制测量, 在固定解状态下观测十六组数据, 确保各观测数据平面收敛精度≤2cm、 互差≤5cm, 高程收敛精度≤3cm以内, 互差≤4cm。观测成果取各次观测成果的平均值。成果使用前用全站仪进行边长、 高差检测, 在精度满足要求的情况下, 再进行使用。
2．图根控制测量
以新作的RTK点作为起算点布设附合导线、 支导线。复合导线满足下表要求:

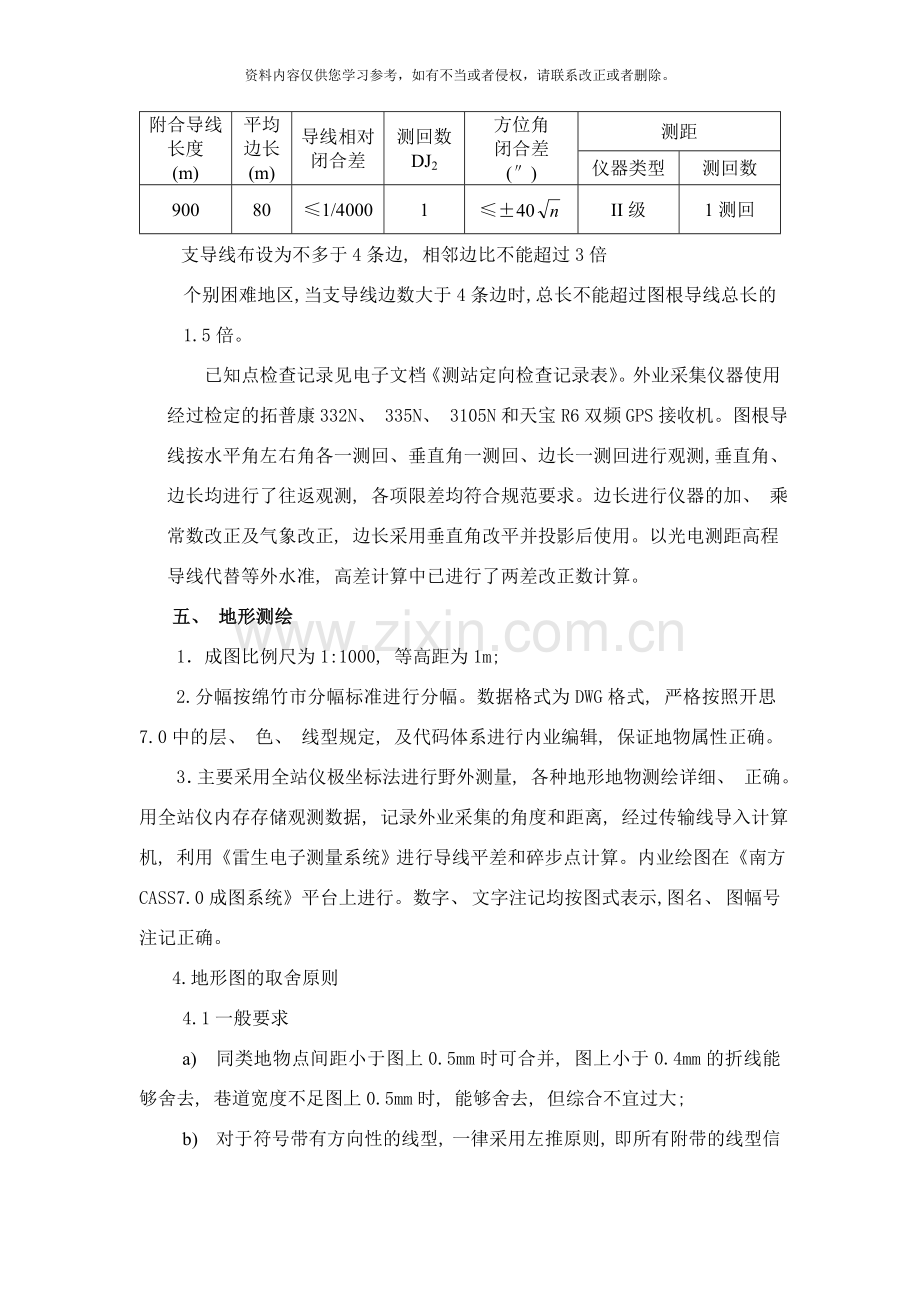

附合导线
长度
(m)
平均
边长
(m)
导线相对
闭合差
测回数
DJ2
方位角
闭合差
(″)
测距
仪器类型
测回数
900
80
≤1/4000
1
≤±40
II级
1测回
支导线布设为不多于4条边, 相邻边比不能超过3倍
个别困难地区, 当支导线边数大于4条边时, 总长不能超过图根导线总长的1.5倍。
已知点检查记录见电子文档《测站定向检查记录表》。外业采集仪器使用经过检定的拓普康332N、 335N、 3105N和天宝R6双频GPS接收机。图根导线按水平角左右角各一测回、 垂直角一测回、 边长一测回进行观测, 垂直角、 边长均进行了往返观测, 各项限差均符合规范要求。边长进行仪器的加、 乘常数改正及气象改正, 边长采用垂直角改平并投影后使用。以光电测距高程导线代替等外水准, 高差计算中已进行了两差改正数计算。
五、 地形测绘
1．成图比例尺为1:1000, 等高距为1m;
2.分幅按绵竹市分幅标准进行分幅。数据格式为DWG格式, 严格按照开思7.0中的层、 色、 线型规定, 及代码体系进行内业编辑, 保证地物属性正确。
3．主要采用全站仪极坐标法进行野外测量, 各种地形地物测绘详细、 正确。用全站仪内存存储观测数据, 记录外业采集的角度和距离, 经过传输线导入计算机, 利用《雷生电子测量系统》进行导线平差和碎步点计算。内业绘图在《南方CASS7.0成图系统》平台上进行。数字、 文字注记均按图式表示,图名、 图幅号注记正确。
4.地形图的取舍原则
4.1一般要求
a) 同类地物点间距小于图上0.5mm时可合并, 图上小于0.4mm的折线能够舍去, 巷道宽度不足图上0.5mm时, 能够舍去, 但综合不宜过大;
b) 对于符号带有方向性的线型, 一律采用左推原则, 即所有附带的线型信息位于前进方向的左手边。如围墙、 铁路、 陡坎等;
c) 各种等级道路必须绘制有效路面边线, 来龙去脉必须清晰。
4.2居民地和垣栅
a) 建筑物以墙基脚为准。内实外虚, 悬空的部分为虚线;
b) 在进行房屋测量时, 都必须封闭, 不能出现悬挂点;
c) 房屋应逐栋测绘( 同一层次、 同一材料、 同一格式的为一栋) , 注明层次, 建筑材料等;
d) 房屋与围墙的配合: 若围墙被房屋间隔, 以房屋为主, 应分段测绘围墙; 若庭院内以围墙为主分割, 且房屋的墙体与围墙( 相同高度、 相同结构) 共用, 为表示庭院的整体性, 以围墙为主绘制; 房屋与其它垣栅的配合与此相同;
e) 房屋与陡坎的结合: 此种情况, 两种都要按照各自的要求绘制、 不能漏测;
f) 柱、 廊应实测表示, 对于小天井内的柱、 廊能够舍去; 门顶、 门廊用虚线表示;
g) 临时性的房屋建筑能够舍去;
h) 等高线不能穿过房屋或其它构筑物内, 在建成区地面建筑物特别复杂的地方, 能够不绘制等高线, 用离散高程点代替;
i) 房屋性质的统一规定表
简注
全名
砼
钢结构、 钢、 钢筋混凝土结构的坚固房屋
混
以钢筋混凝土框架、 砖石混合结构的坚固房屋
砖
以砖石木结构非框架式的结构的房屋
石
以石墙为主的非框架的房屋
木
以木材料为墙体的的非框架的房屋
土
以土基墙为主的非框架的房屋
竹
以竹子为结构的非框架的房屋
建
建筑中的房屋
破
已破坏的房屋
j) 天井应区别表示。若天井上已盖有透明瓦或顶棚的, 与房屋视为整体, 天井不表示。
4.3工矿建( 构) 筑物及其它设施
a) 准确的表示建(构)筑物的位置、 形状, 其要求与房屋的相同;
b) 依比例尺表示的设施, 应实测外部轮廓线, 并配置相应的符号, 能用符号说明性质的, 配置独立符号; 对于没有相应独立符号的, 能够加文字说明。
4.4交通及附属设施
a) 铁路要正确区分标准铁路(指内侧轨距1.435m)、 轻便轨道、 窄轨铁路、 建筑中的铁路、 电气化铁路等, 以双线表示; 测量一边, 符号按左推规则进行; 标注铁路名称; 对于铁路旁边有硬路基的还应测绘斜坡脚, 铁路沿线的各种辅助设施要逐一明确表示, 不得遗漏; 铁路的高程注记值为铁轨面上的高程;
b) 通车道路宽度以双线实测, 城市道路区分为高架路、 城市主干路、 城市次干路、 城市支路、 城市巷道表示, 其它公路区分为高速公路、 国道、 省道、 等外公路、 大车路表示, 并注明道路名称、 路面材料;
4.5管道及附属设施
a) 地面管线必须正确连线, 走向交代清楚;
b) 多种线路在一个杆上时, 只表示主要的线路;
4.6水系及附属设施
a) 所有水系中的内容按规范要求实测;
b) 河流在图上宽度小于1mm时, 用单线表示;
c) 沟渠在图上小于2mm时, 用单线表示。图上大于2mm的, 用双线表示。有流向的水系必须标明流向。
4.7地貌与土质
a) 要能正确的表示地貌的形态、 类别和分布特征, 各种关键的特征点都必须测量和加注高程;
b) 坡度在70°以上时为陡坎; 70°以下时为斜坡; 斜坡在图面的投影宽度小于2mm时, 以陡坎表示。当坡、 坎的比高小于1/2基本等高距或在图上长度小于5mm时, 可不表示, 密集时能够综合;
c) 当坎、 坡顶与坡脚的宽度在图上大于4mm时, 应实测坡脚线。
4.8植被
a) 植被的范围线和植被类型必须准确绘制和标明; 配置符号要按”品”字形均匀布置、 美观, 与其它定位符号相重时可移动配置符号。
b) 田埂宽度在图上大于2mm的应用双线表示, 小于2mm的用单线表示, 此时应采集田埂的中间。田地块内和田埂上都必须注有代表性的高程;
c) 地类界与其它界线重合时, 不测绘。
4.9注记
a) 注记是地形图上重要的内容, 要求对各种名称、 说明注记和数字注记准确注出;
b) 地理名称应以法定名称为准全名注出;
c) 说明注记按《图式》规定使用简称, 有两种以上时只注其中一种主要的简称;
高程点注记不要压盖地物; 一般注于高程点位的右侧, 右侧有地物或其它注记时, 可注在高程点位的”左、 上、 下侧”的适当位置。
六、 综合质量评述:
图根导线布网较合理, 布点均匀, 观测认真、 平差计算正确, 各项限差均能达到规范要求; 作业手段先进可靠, 图面整饰认真, 资料经自检、 互检, 能够满足本项目要求。
七、 提供甲方资料:
a) 成果资料一份;
b) AutoCAD图光盘一个;
c) 测量手簿一份。
