成都七中高二上学期物理期末考试.pdf

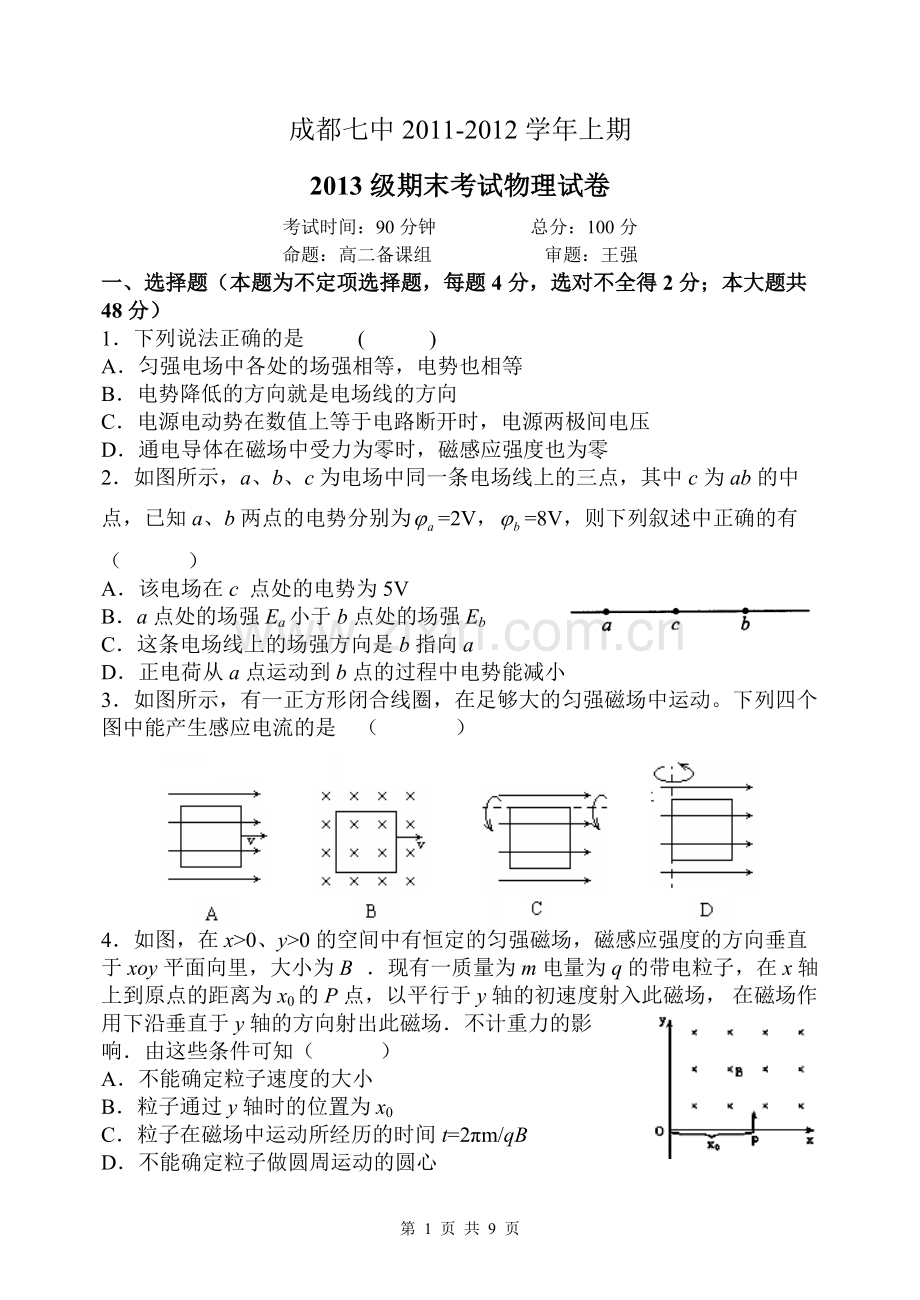

第 1 页 共 9 页成都七中 2011-2012 学年上期2013 级期末考试物理试卷级期末考试物理试卷考试时间：90 分钟 总分：100 分命题：高二备课组 审题：王强一、选择题（本题为不定项选择题，每题一、选择题（本题为不定项选择题，每题 4 分，选对不全得分，选对不全得 2 分；本大题共分；本大题共48 分）分）1下列说法正确的是 ()A匀强电场中各处的场强相等，电势也相等B电势降低的方向就是电场线的方向C电源电动势在数值上等于电路断开时，电源两极间电压 D通电导体在磁场中受力为零时，磁感应强度也为零2如图所示，a、b、c 为电场中同一条电场线上的三点，其中 c 为 ab 的中点，已知 a、b 两点的电势分别为=2V，=8V，则下列叙述中正确的有ab（）A该电场在 c 点处的电势为 5VBa 点处的场强 Ea小于 b 点处的场强 EbC这条电场线上的场强方向是 b 指向 a D正电荷从 a 点运动到 b 点的过程中电势能减小3如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动。下列四个图中能产生感应电流的是 （）4如图，在 x0、y0 的空间中有恒定的匀强磁场，磁感应强度的方向垂直于 xoy 平面向里，大小为 B 现有一质量为 m 电量为 q 的带电粒子，在 x 轴上到原点的距离为 x0的 P 点，以平行于 y 轴的初速度射入此磁场，在磁场作用下沿垂直于 y 轴的方向射出此磁场不计重力的影响由这些条件可知（）A不能确定粒子速度的大小B粒子通过 y 轴时的位置为 x0 C粒子在磁场中运动所经历的时间 t=2m/qBD不能确定粒子做圆周运动的圆心第 2 页 共 9 页5一矩形线圈位于一随时间 t 变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，如图所示磁感应强度 B 随 t 的变化规律如图乙所示以 I 表示线圈中的感应电流，以图甲中线圈上箭头所示方向的电流为正，则图丙中的 It 图正确的是（）6如图所示，表面粗糙的斜面固定于水平地面上，并处于方向垂直纸面向外、强度为 B 的匀强磁场中质量为 m、带电量为Q 的小滑块从斜面顶端由静止下滑至底端时动能为 E在滑块下滑的过程中，下列判断正确的是()A滑块受到的摩擦力不变B滑块受到的洛伦兹力方向垂直斜面向下CB 很大时，滑块可能静止于斜面 D若撤去磁场，滑块到达底端时的动能仍然等于 E7在如图所示电路中，Rr，当变阻器 R3的滑片 P向 b 端移动时，下列说法正确的是（）A电源内部消耗的热功率增大B电源的输出功率增大C电压表示数变小，电流表示数变大D电压表示数变大，电流表示数变小8一个电流表，刻度盘的每 1 小格代表 1A，内阻为 Rg如果把它改装成量程较大的电流表，刻度盘的每一小格代表 nA，则（）A给它串联一个电阻，阻值为 nRgB给它串联一个电阻，阻值为（n-1）RgC给它并联一个电阻，阻值为 Rg/nD给它并联一个电阻，阻值为 Rg/(n-1)9如图，一水平放置的平行板电容器充电后，一带电粒子第 3 页 共 9 页以初速度 v0水平飞入电场，落在下极板的 P 点在下列情况下，此带电小球仍以 v0从原处飞入，(不计重力)下列说法正确的是：（）A若在断开电源后将上极板下移一些以减小两板间距离（下极板不动），带电粒子仍落在 P 点B若在断开电源后将上极板下移一些以减小两板间距离（下极板不动），带电粒子落在 P 点右侧C若极板仍与电源相连，将上极板下移一些以减小两板间距离（下极板不动），带电粒子落在 P 点右侧D若极板仍与电源相连，将上极板下移一些以减小两板间距离（下极板不动），带电粒子落在 P 点10利用如图所示的方法可以测得金属导体中单位体积内的自由电子数 n，现测得一块横截面为矩形的金属导体的宽为 b，厚为 d，并加有与侧面垂直的匀强磁场 B，当通以图示方向电流 I 时，在导体上、下表面间用电压表可测得电压为 U已知自由电子的电荷量为 e，则下列判断正确的是()A上表面电势高 B下表面电势高C该导体单位体积内的自由电子数为IedbD该导体单位体积内的自由电子数为BIeUb11如图所示，两根垂直纸面平行固定放置的直导线 M 和 N，通有同向等值电流，沿纸面与直导线 M、N 等距放置另一根可自由移动的通电导线 ab，则通电导线 ab 在安培力作用下运动的情况是（）A.沿纸面逆时针转动 B.沿纸面顺时针转动C.a端转向纸外，b端转向纸里 D.a端转向纸里，b端转向纸外12设空间存在竖直向下的匀强电场和垂直纸面向里的匀强磁场，如图所示已知一粒子在电场力和洛仑兹力的作用下，从静止开始自A点沿曲线ACB运动，到达B点时速度为零C点是运动的最低点忽略重力，以下说法中正确的是：A该粒子带正电荷 BA点和B点位于同一高度 C粒子到达B点后，将沿原曲线返回A点D粒子在C点时速度最大第 4 页 共 9 页第第卷卷请把答案写在答题卷上请把答案写在答题卷上二实验题（16 分）13（8 分）现用电流表和电压表测定电池的电动势和内阻请在方框中画出电路原理图现备有以下器材：A干电池 1 个 B滑动变阻器（0-20）C滑动变阻器（0-1000）D电压表（0-3V）E电压表（0-15V）F电流表（0-0.6A）G电流表（0-3A）H电键、导线其中滑动变阻器应选 ，电流表应选 ，电压表应选 为了保证电路安全，闭合开关前，应调整滑动变阻器滑片 右图是根据实验数据画出的 U-I 图像由此可知该干电池的电动势 E=V，内电阻 r=_ _14（8 分）测一个阻值约为 100 的电阻，备有下列器材A电流表（量程 20mA，内阻约 10）B电流表（量程 40mA，内阻约5）C电压表（量程 4V，内阻约 1k）D电压表（量程 15V，内阻约5k）E干电池（电动势 6V）F滑动变阻器（最大电阻 10）G导线若干.电流表应选 ，电压表应选 .请在方框中画出测量 Rx的电路图.用实线表示导线，将图中选定的器材连接成实验电路.1.1第 5 页 共 9 页若用多用电表来测量该电阻，选用倍率“1”的档位测量，发现指针偏转角度较小，应 ，再 后，重新测量。三计算题（共三计算题（共 36 分，要求写出必要的文字叙述、公式、重要的步骤分，要求写出必要的文字叙述、公式、重要的步骤)15（8 分）如图，电动机 M 和电灯 L 并联之后接在直流电源上，电动机内阻 r=1，电灯灯丝电阻 R=10，电源电动势=12V，内阻 r=1，电压表读数为10V求：流过电源的电流电源的输出功率电动机对外输出的机械功率16（8 分）如图所示，两根平行金属导轨 MN、PQ间的距离为 1 m，磁感应强度为 1 T 的匀强磁场垂直于导轨平面向内，两根电阻均为 1 的金属杆ab、cd 水平地放在导轨上，导轨的电阻可以忽略.。使 cd 杆以 2m/s 的速率沿导轨水平向右匀速运动切割磁感线时，ab 杆始终静止在导轨上，求：金属杆 ab、cd 中感应电流的大小和方向金属杆 ab 受到的静摩擦力的大小和方向+第 6 页 共 9 页17（10 分）电子自静止开始经 M、N 板间的电场加速后从 A 点垂直于磁场边界射入宽度为 d 的匀强磁场中，电子离开磁场时的位置 P 偏离入射位置的距离为 L，如图所示已知两板间的电压为 U，电子的质量为m，电量为 e求：电子进入磁场时的速度大小匀强磁场的磁感应强度18(10 分)如图，PQ 为一块长为 L，水平固定放置的绝缘平板，整个空间存在着水平向左的匀强电场，板的右半部分还存在着垂直于纸面向里的有界匀强磁场，一质量为 m，带电荷量为 q 的物体，从板左端 P 由静止开始做匀加速运动，进入磁场后恰做匀速运动，碰到右端带控制开关 K 的挡板后被弹回，且电场立即被撤消，物体在磁场中仍做匀速运动，离开磁场后又做匀减速运动，最后停在 C 点，已知 PC=3L/8,物体与板间动摩擦因数为，重力加速度为 g求：物体与板碰撞前后的速度 v1和 v2电场强度 E 和磁感应强度 B 多大？第 7 页 共 9 页成都七中成都七中 2011-2012 学年上期学年上期 2013 级期末考试物理参考答案级期末考试物理参考答案1C 2C 3D 4B 5A 6B 7ABC 8D 9A 10BD 11D 12ABD13每小题 2 分如右图 B、F、D（错一个扣一分，错两个零分）使接入电路的电阻最大 1.5 114每小题 2 分B、C 如左下图 如右下图 换倍率“10”（或倍率更高）挡位 重新进行电阻调零15解析：)(1 分IrUE)(1A 2分rUEI)(2W 20分出UIP )(1A 1分RUIL)(1A 1分LMIII )(1W 12分LMQrIP)(1W 9分机QMPUIP16解析：根据右手定则，cd 中感应电流方向为 cd，故 ab 中电流方向为 ab VA+AV第 8 页 共 9 页(2 分)(1 v2分 BLvE)(1A 1分rREI)(2 N1分 ILBFab 摩擦力方向水平向左 (1 分)(1 N1分abFf17解析：（1）电子在 M、N 间加速后获得的速度为 v，由动能定理得：mv2-0=eu （2 分）21 （2 分）m2euv（2）电子进入磁场后做匀速圆周运动，设其半径为 r，则：evB=m （2 分）rv2电子在磁场中的轨迹如图，由几何得：（2 分）222RdR-L）（LdLR222由以上三式得：B=(2 分)emudLL222218解析：当物体弹回，滑出磁场后，有动能定理得 （1 分）（1 分）2221-081mvLmg22gLv 在磁场中仍然做匀速运动，f=0，N=0qv2B=mg（2 分）（1 分）LgqmB2第 9 页 共 9 页 物体在进入磁场前，由动能定理得：（1 分）0mv21Lm-qEL21g物体在磁场中向右运动时，仍然做匀速运动，有：（2 分）qEmgBqv1）（两式联立得：分）（分）（1qmg5 E 1 gL2v1
