[兰州]市政道路监理规划与细则.doc

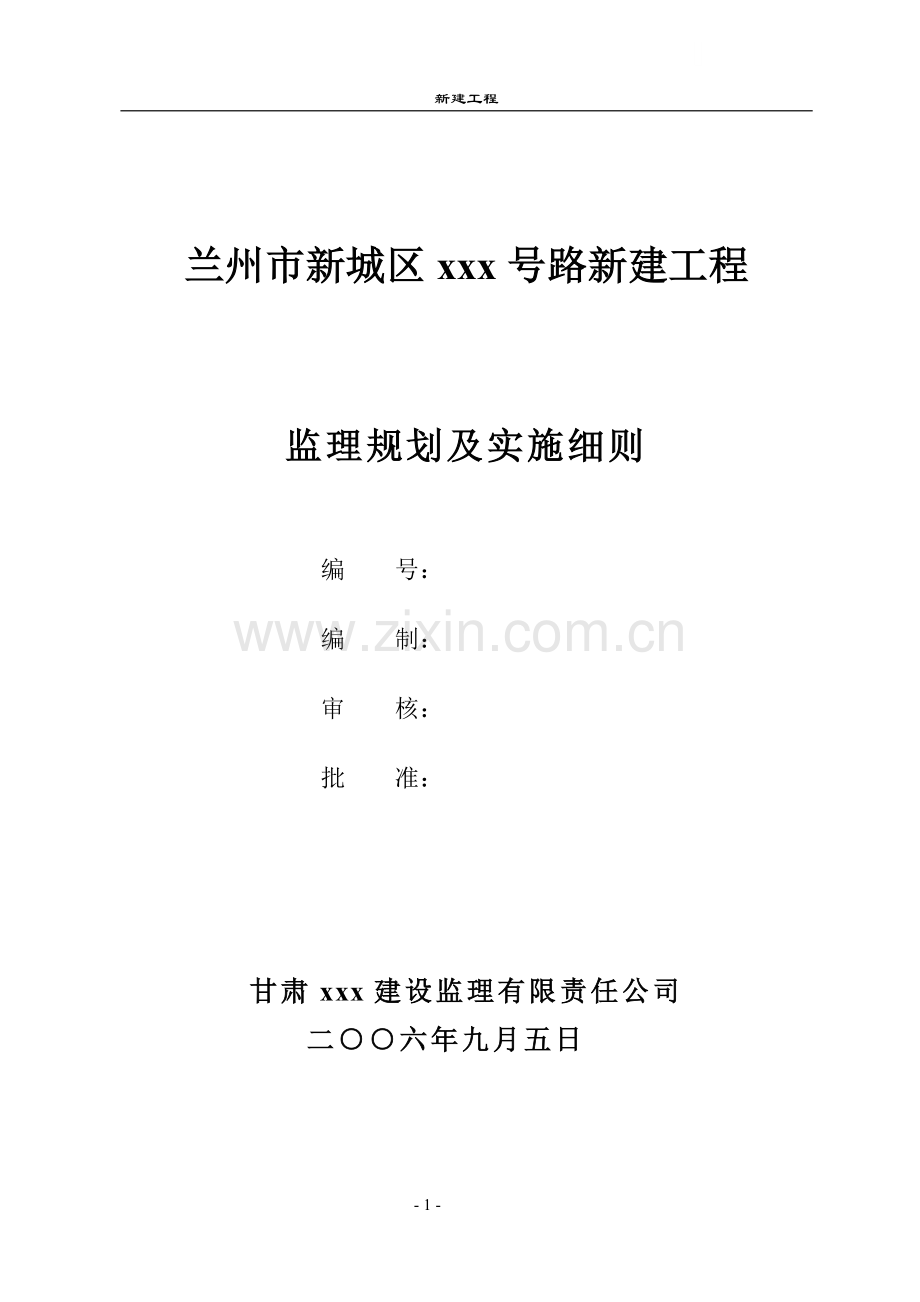

新建工程 兰州市新城区xxx号路新建工程监理规划及实施细则编 号： 编 制： 审 核： 批 准： 甘肃xxx建设监理有限责任公司二六年九月五日 - 80 - 目 录一、工程概况1二、监理工作范围2三、监理工作目标2四、监理工作依据2五、项目监理机构的组织形式3六、项目监理机构的人员配备计划5七、岗位职责5八、监理工作内容11九、监理工作程序13十、监理工作的方法及措施21十一、监理工作制度91十二、监理工作设施94一、工程概况项目名称：兰州市新城区xxx路新建工程建设单位：兰州市xxxxxxxx投资公司设计单位：兰州市xxxxx设计院施工单位：兰州市xxxxxxxxx公司建设地点：兰州市xxxx兰州市新城区xxxx规划道路工程，道路起点接正在施工中的北滨河路（xxxx#路），终点接已完成施工图设计的xxx号路，道路全长828.01米，属城市次干道。路幅宽度为4.5（人行道）+9（车行道）+5（分隔带）+9（车行道）+4.5（人行道）=32米。路基为土质路基，底基层为12%石灰土，基层为20水泥稳定砂，路面结构形式为：下面层粗粒式沥青砼6，上面层为细粒式沥青砼3。填方路段路基边坡1：1.5路基采用重型击实标准，填方080，压实度大于93%，填方大于80，压实度大于90%，水泥稳定砂砾压实度大于90%，路面底基层压实度大于96%。设计弯沉为0.32，设计使用年限12年。人行道板砖结构层总厚度为23，其中上铺6C30本色水泥砼人行道板，下设2水泥砂浆卧底，153：7石灰土，道路两侧种植行道树，树池间距6 m，路面平均照度8LX，平均亮度0.5cd/，灯杆间距30m。K0+395、K0+525处为污水管起点，分别向南北敷设至道路桩号K0+011、K0+825，污水管径为D400，管线全长1064.5m，每隔30m设置污水检查井，在道路两侧设置消火栓，间距120m。共6处，消防水管800m。二、监理工作范围受业主委托，本公司对兰州市新城区xxx路新建工程施工阶段实施工程质量的监理服务，监理范围主要包括：道路工程、交通工程、照明工程、污水等工程的施工质量的监理服务工作。三、监理工作目标3.1工程施工工期：本工程必须在施工合同规定的85日历天工期内竣工。3.2监理合同时间：2006年8月23日开工，2006年11月15日竣工，总工期为85日历天。 3.3工程质量等级：工程质量必须达到国家规定的质量验收合格标准。3.4项目投资：本工程投资必须控制在批准概算范围内。 3.5安全控制目标：不发生安全质量事故，争创文明工地。四、监理工作依据4.1 国家和地方现行法律、法规、条例、规定。4.2 国家和行业现行施工及验收规范、标准、质量评定标准，及有关文件与管理规定。4.3 经批准的本工程的设计文件。4.4 本工程监理合同、监理大纲、经业主批准的监理规划、监理实施细则和业主书面授权。4.5与本工程有关的合同、协议与附件。五、项目监理机构的组织形式总监理工程师代表项目监理部组织机构框图道路监 理 组雨污排 水 监 理 组交通监 理 组照 明 监 理 组测 量 监 理 组质 量 控 制进 度 控 制投 资 控 制合 同 管 理组 织 协 调项 目 建 设 总 目 标项目总监理工程师造 价 监 理 组六、项目监理机构的人员配备计划根据本工程项目的特点、难点及质量要求，该工程项目监理机构人员的配备见下表。序号姓 名年龄专 业监 理 职 称项目分工1工程师、国家注册监理工程师总 监2工程师、监理工程师培训证书总监代表/道路监理3工程师、监理工程师培训证、见证员证道路监理/见证4助理工程师、监理工程师培训证、安全员证道路监理5工程师、监理工程师培训证书雨污水监理6工程师、国家注册监理工程师测量监理 7工程师、国家注册监理工程师电气照明监理8助理工程师、甘肃省造价员造价监理七、岗位职责（1）总监理工程师岗位职责1）总监理工程师是监理单位在工程项目监理活动中的全权代表。2）建设项目监理工作实行项目总监理工程师负责制。总监理工程师就确定的项目监理工作对公司总经理负责。3）由公司总经理任命，负责组建项目监理机构。 4）负责领导所属监理工程师。5）负责组织编制项目监理大纲、监理规划、监理细则和监理工作流程。6）审查承包单位选择的分包单位的资质。7）检查设计、施工、材料设备供应等承包单位的工作实施情况, 督促其解决实施中存在的问题。8）组织审查施工组织设计、施工进度计划、施工技术方案(措施)，提出改进意见。9）检查被监理单位的质量保证体系及其运作情况。10）协助业主编制开工报告。11）在监理合同约定的监理范围内，按合同条款、监理大纲、监理规划、监理细则以及有关标准和规范的要求，领导和监督全部项目监理活动。12）组织有关人员对重大安全、质量事故进行调查，分析原因，分清责任，提出处理意见，及时上报业主和监理公司本部。13）对于违反操作规程的作业, 对于可能造成工程质量问题的作业，对于危及工程或人身安全的作业，以及总监或监理工程师认为对工程、对人身、对周围建筑物等构成威胁或潜在威胁的作业，总监在征得业主同意后有权发布停工令，限期整改，确认险情排除后，总监再发布复工令。14）主持项目各参建单位之间的协调工作。15）调解业主与设计、施工、材料供应等单位之间的争议。16）处理有关项目建设合同双方当事人的索赔要求。17）组织有关单位进行工程竣工初步验收，根据初步验收记录，督促承建单位进行修改或补做。18）督促整理竣工资料，提出验收申请报告。19）审查各种报表、监理月报、监理日志等，发现问题及时解决。20）定期向业主和监理公司本部报送监理情况报告。（2）总监理工程师代表1）在总监理工程师的领导下，协助总监理工程师作好项目监理部的各项工作。2）认真学习和贯彻执行国家、行业及各级政府有关工程建设法律、法规、技术规范和标准，遵守公司规章制度，恪守“守法、诚信、公正、科学”职业准则和监理工程师职业道德，作为项目监理工作负责人，领导监理人员完成项目监理任务。3）行使监理合同约定权力，履行合同约定的任务，建立项目监理组织机构工作制度、人员分工，授权监理人员并督促其完成相应的工作。4）主持编制项目监理规划、监理实施细则、监理月报、年报、监理总结、监理回访报告，填报工程监理日志。5）主持设计图纸审查、施工组织设计审查、项目概预算审查，必要时编制项目建设总体网络进度计划和建设资金运用计划。6）审核签署工程开工、停工、复工等重要命令和变更决定，协调参建各方的关系，解决各种纠纷，审查分包单位资质。7）组织参加各种事故的调查，分析原因，分清责任，提出处理意见，及时上报各级政府和项目法人。8）处理工程建设各方索赔事项，审核签署工程计量和款项支付凭证。9）管理监理人员，督促安全生产；对监理人员进行月度、年度考勤和考核，依据公司技术经济责任制度进行年度结算与分配。10）管理项目财务支出，负责完成项目监理费的收费任务。11）组织工程初步验收，参与竣工验收，审核签署竣工资料，管理公司为项目配备的生产仪器设备、资料等。（3）道路监理工程师岗位职责对总监理工程师负责，在总监理工程师领导下，负责本合同的道路监理工作；全面熟悉合同条款、技术规范和设计图纸，在施工过程中对道路工程的进度、质量、投资、安全、文明施工进行全面控制，对施工中出现的问题，要按技术规范要求及时提出处理意见。做好内部人员分工工作，搞好与其他监理组的关系。做好道路监理工程中的原始资料、原始凭证整理及监理日志的记录工作。协助总监理工程师处理工程变更、质量事故及索赔延期等工作。（4）雨污排水监理组的职能在总监理工程师领导下，在监理合同规定的范围内，对雨污排水专业进行阶段性工程监理。依据国家、行业、地方有关监理法规、政策和规范标准，遵循“守法、公正、诚信、科学”的监理原则，实现项目建设的三大控制和一协调的宗旨，为项目建设服务。做好内部人员分工工作，搞好与其他监理组的关系。做好雨污排水监理工程中的原始资料、原始凭证整理及监理日志的记录工作。协助总监理工程师处理工程变更、质量事故及索赔延期等工作。（5）电气照明监理组的职能电气照明监理组在项目总监理工程师的领导下，在监理合同约定的范围内，对项目建设各阶段电气照明专业工程实施监理。遵循“守法、公正、诚信、科学”的监理原则，实现项目建设的三大控制和一协调的宗旨，为项目建设服务。做好内部人员分工工作，搞好与其他监理组的关系。做电气监理工程中的原始资料、原始凭证整理及监理日志的记录工作。协助总监理工程师处理工程变更、质量事故及索赔延期等工作。（6）测量监理组的职能在总监理工程师领导下工作，对总监理工程师负责。全面熟悉合同条款、技术规范和设计图纸，制定本合同段的测量放样复核监理细则，重点做好对控制点进行复核，对中桩高程，横断面进行测量复核工作。协同道路、雨污水监理组做好工程计量、检查、验收的测量复核工作，检查、监督、复核施工单位的沉降观测工作，复核施工单位的沉降观测数据；对施工单位的各种测量放样复核资料进行签认。（7）造价监理组的职能编制建设工程投资控制细则。审核各专业监理工程师签证的月报表中的工程量，计算费用，报总监理工程师确认。建立工程及设备的投资管理台帐，及时向总监理工程师提供工程投资使用情况。协助业主审查和办理竣工结算和决算。（8）监理员岗位职责1）在专业监理工程师的指导下开展现场监理工作。2）检查承包单位投入工程项目的人力、材料，主要设备及其使用，运行情况，并做好检查记录。3）复核或以施工直接获取工程计量的有关数据并签原始凭证。4）按设计图及有关标准，对承包单位的工艺过程或施工工序进行检查和记录，对加工制作及工序施工质量检查结果进行记录。5）担任旁站工作，发现问题及时指出并向专业监理工程师汇报。6）做好监理日记和有关的监理记录。八、监理工作内容8.1增强建设监理的责任感和使命感，在建设单位的领导下,突破旧例,通过本工程监理工作实践,将监理工作上升到较高的水平。8.2 通过对施工的主动控制来实现业主要求的质量、工期和投资目标。在监理工作的内容和方法上,形成对施工的全过程的主动监理,使得监理工作深入到工程施工的每一工序,细化到每项工艺,覆盖从材料检验、设备定货到工程竣工及验收的全过程。8.3 加强管理，实现监理工作程序化，规范化。严格和规范监理行为，杜绝监理工作的随意性。8.4 在三控制、两管理、一协调的职责中将质量控制作为监理工作的中心任务，同时积极做好进度与投资控制、努力完成合同管理和信息管理及其他外部关系协调。8.5 在严格监督与管理的同时，提倡监帮结合，热情服务。8.6 将环境保护纳入日常管理工作，按有关规定严格监督环保措施的实施。8.7 具体工作内容8.7.1审查施工计划与施工方案。8.7.2审查施工图纸及工程设计变更。8.7.3检查原材料、半成品及设备与构配件的质量。8.7.4监督施工单位严格按本工程设计图纸及有关的规范、标准及规程组织施工。8.7.5检查施工单位的施工机械设备。8.7.6 检查施工单位的测量仪器、设备及施工单位特岗人员的资质与上岗证件。8.7.7 检查施工单位在施工中采取的安全防护措施与设施。8.7.8 检查已完工程的数量与施工质量，组织检验批、分项、分部工程验收与单位工程的预验。参加单位工程的竣工验收。8.7.9 定期组织召开监理例会，编写例会纪要。8.7.10 每月编写监理月报，向业主汇报工程情况。8.7.11 对工程质量事故提出处理意见。8.7.12整理工程监理文件，资料归档。九、监理工作程序该工程监理工作程序详见以下程序框图。承包人申报施工管理人员及特岗人员资质承包人申报材料合格证、复验单加倍复试或换材料监理审批分部、分项工程施工施工试验及监理取样各分项、隐蔽工程自检填工程报验单监理工程师现场检查及审查试验报告 签发工程验收认可并在自检资料上签字下一道工序施工分部工程完成填写分部工程报验单承包人现场检查监理工程师内业资料检查监理工程师检查结果签发分部工程检验认可书监理工程师附：分项（隐蔽）工程报验单和分项工程检验认可书附：材料出厂合格证材料试验报告、配合比通知单强度和抗渗实试验报告分项工程质量验评其他检测和试验报告 9.1 施工阶段质量控制程序框图序审批开工申请、下达开工令调整、完善不合格不合格合格合格 承包人自检合格后，向监理人申报（工程报验单），并附隐蔽记录、质评表及有关材料承包人施工现场检查验收专业监理工程师下达监理通知并提出整改要求监理工程师隐蔽记录单上签字认可监理工程师整改后再次申报承包人承包人进入下一道工序施工承包人再次检查验收监理人下达不合格项目通知限期整改监理工程师整改后第三次申报承包人第三次检查验收监理工程师下令停工整顿或签发更换施工队伍的通知监理工程师9.2隐蔽工程质量控制程序框图合格合格不合格 根据工期总目标编制施工进度计划应附有：编制材料设备采购计划、劳动力使用计划、施工机械使用计划承包人审核施工总进度计划总监理工程师编制年、季、月度计划承包人审批总监理工程师按计划组织实施承包人检查计划执行情况、实际进度与计划进度对比分析监理工程师纠正进度计划偏离承包人签发严重偏离计划通知书监理工程师继续施工承包人实现工期总目标编制说明中应有：1、上月实际完成工程量、工作量2、当月、年计划完成工程量、工作量3、计划提前或拖后的原因分析4、拟采取措施9.3施工阶段进度控制程序框图否 否 基本符合计划要求签定施工合同项目法人、承包人施工图纸会审设计、承包、项目法人、监理四方工程预付款申请承包人审核预付款申请监理工程师总监理工程师核准材料、设备采购项目法人、监理人、承包人联合考察厂家材料、设备等施工图纸实施承包人提出价差申请承包人申报以完分项工程报验单承包人设计变更及工程恰商申请承包人审核认可申请表监理工程师审核计量监理工程师审核申请监理工程师索赔申请承包人签认付款证书总监理工程师索赔审批监理工程师总监理工程师师不成立报送项目法人付款监理单位项目部9.4施工阶段投资控制程序框图发生质量事故发出质量通知单（监）发出停工令（监）上报主管部门（倒塌事故12小时内上报）；（重大事故24小时内写出书面报告）；（一般事故每月汇总集中上报事故调查事故原因分析研究、制定处理方案提交质量缺陷调查报告（监）组织审查调查报告（监）研究确定处理方案实施处理方案（施）完成处理、自检申请验收（施）检查、验收（监）提交质量事故处理报告（监）恢复施工发出复工令暂停施工补充调查提出新方案9.5工程质量事故处理程序框图土建工程竣工、设备完成试车调试承包人承包人提交工程竣工技术资料（含竣工图）质量签证文件工程结算资料各专业监理工程师组织初验项目总监协助项目法人组织全面检查验收验收组签署工程验收证书办理工程交接使用、保修支付工程款差额整改验收组评定工程质量等级不合格9.6工程竣工验收程序框图质量监督站参加监督验收程序项目法人、设计单位、承包人、监理人组成验收组合格同意不同意确定合同管理目标划分合同管理职能、确定人员职责协助项目法人起草各种合同文件、招标文件协助项目法人与各有关单位签定合同检查监督合同执行出现重大纠纷受理各方提出的索赔和反索赔要求监理工程师协调解决无法协调解决，进入诉讼程序监理工程师出具各种证明公正处理合同索赔事宜各参数变更合同、签定补充协议或向承包商下达指令合同档案归档、合同管理总结9.7合同管理程序框图十、监理工作的方法及措施（一）、质量控制的方法及措施 1、 质量事前控制：掌握设计要求，熟悉质量控制的技术标准、技术规范，明确质量要求。建立或完善本项目的质量监理控制体系，做好监控准备工作，使之能适应项目质量监控的需要。对承包人及人员的质量控制。A、审查承包人及施工人员的技术资质、资信。B、审查承包人选择的分包单位及其施工人员的技术资质，经建设单位批准或否定施工单位的分包申请。检查验收施工场地的情况，审批单项工程的开工申请报告。检查工程所需原材料、半成品、成品、构配件和设备、器材的质量。检查验收施工机械的质量。审查施工承包人提交的施工组织设计或施工方案。A、审查施工承包人提交的施工组织设计：B.审查施工承包人提交的施工方案：协助施工承包人完善质量保证工作体系，改善生产管理环境。审查与控制施工承包人对施工环境与条件方面的准备工作质量。A、对施工作业的辅助技术环境的控制。B、对现场自然条件的控制。认真审查施工图纸。施工图设计者合法资格的认定，以及图纸审核手续是否符合规定的要求，是否经设计的单位正式签署和设计审查。A、图纸与说明书是否齐全；B、设计是否满足规定的要求；C、图纸中有无遗漏、差错或互相矛盾之处；D、图纸的表示方法是否清楚和符合标准；E、地质及水文地质基础资料是否充分、可靠；G、新材料、新技术的采用有无问题；H、所提出的施工工艺、方法是否合理，是否切合实际，是否存在不便于施工之处，能否保证质量要求；I、施工图或说明书中所涉及的各种标准、图册、规范、规程等，施工单位是否具备。K、施工图纸是否进行了审查。严把开工关。监理工程师对于拟开工工程的有关现场各项施工准备工作进行检查合格后，方可发布书面开工指令。 2、 质量事中控制：1）、路基工程的质量控制及要点： 路基工程质量监理工作流程A、路基工程施工工艺流程市政道路路基工程施工工艺流程图验收合格测量放线施工准备工作查清和保护地下各种管线、隐蔽设施等做好临时排水设施维护好香蕉道路的交通测定土、石方性能指标制定土石方调配措施路基填挖分段分层检查、调平、整型检查含水量、洒水或换土稳压（铺筑）找补整型碾压成型B、路基工程质量监理工作流程监理工作流程有两个阶段，即试验路段监理工作流程和正式开工监理工作流程，具体实施时，可根据路基规模的大小或线路的长短来确定。但路基工程较长时，应先做试验路段，然后再正式开工；当路基工程较短时，可直接进入正式开工阶段的监理工作流程。路基工程质量监理工作内容根据本工程性质和结构特点，路基工程为土质路基。A、土路基用土的质量监理a、填方用土质量监理的主要内容：本工程的路基均为填方路基，填方最高达（K0+320）8.89m，故对填方用土的压实度均有严格的要求，以保证填方用土有足够的强度和稳定性；质量监理就是要将填方用土或其他材料的各种性能进行检测，了解沿线的土质及地下水位状况，对填方用土进行最大干密度和最佳含水量试验、液塑限、级配及有害物质的测定试验等。只有在了解可靠的测试资料并符合用土的质量要求，方可允许取土用于工程。b、填方用土的质量监理流程，见下页。c、填方用土的控制标准土的基本分类：根据土的颗粒级配组成和物理性质可分为巨大粒土、粗粒土和细粒土三种。本工程对土的分类见下表。填方用土质量监理流程土粒径划分规格表公路土的分类表粗粒土分类表细粒土分类表土的质量标准和检测频率填方用土的质量标准：土的可溶性盐含量5%，550有机质烧失量5%，特殊情况7%。路基填方不得含草、树根等杂物，粒径超过10cm的土块应打碎。路基填土严禁用腐殖土、生活垃圾、淤泥、冻土块和盐土。桥台填土除设计文件另有规定外，一般应用砂性土或其他透水性材料（如粉煤灰）。碎石土要求级配良好（一般碎石：土的比例为1：2），石灰土要分层夯实，含灰量要在8%以上。土的其他技术质量标准砂土密度程度划分表分 级相对密度Dr密 实Dr0.67中 实0.67Dr0.33松散稍松0.33Dr0.2极松Dr0.2碎砾石土和砂土潮湿程度划分 表分 级饱和度Sr稍 湿Sr0.5潮 湿0.5Sr0.8饱 和Sr0.8软土分类表土类含水量W（%）孔隙比压缩系数（在100200kP压力下a）饱和度Sr（%）内摩擦角（）（快剪）粘土401.20.059550中低液限粘土300.920.039550黄土按湿陷等级划分表湿陷类型非自重湿陷性自重湿陷性分级湿陷量（cm）151515s3515s4035土的稠度划分表分 级稠 度Ws液 塑00.25极 软 塑0.250.5软 塑0.50.75硬 塑0.751土的检测频率取土场的土料，每批土取样一次，进行标准击实试验和液塑限测定试验。桥台回填材料，每批材料取样一次，进行标准击实试验。管、涵沟槽及检查井、雨水口周围回填土的填料要求表填方用土质量标准及检验频率表B、土质路基a施工工艺流程与监理工作流程土质路基施工工艺流程图施工放样施工临时排水路基挖土检查调平整型碾压路基填土检查、调平、整型稳 压找平整型碾 压路基、边坡、修整检 查 验 收控制最佳含水量、最大干密度分层分段填筑b土质路基质量监理工作流程图B、监理工作要点：在开工之前，现场监理人员应认真熟悉设计文件和土质，查勘施工现场，掌握挖方路段和填方路段的土质情况，复查地下隐蔽设施的位置和标高，了解施工临时排水的位置等。对设计中不明了的问题和修改意见，可在设计交底时提请设计部门解决，为开工后进行质量监理，做好准备工作。根据工程承包合同、设计文件图纸、技术规范及有关标准，监理工程师应编制本工程的土质路基质量监理细则和控制质量标准。审核承包人填写的开工申请报告及施工工艺、质量标准、措施等，检查取土的土质质量和含水量、最大赶密度试验资料。检查本工程所采用的机械设备型号、规格及数量，是否与承包合同相符一致。检查施工中的临时排水设施。在施工过程中，监理人员应重点监督检查下列主要工序：路基挖土的开挖程序（方法）、挖至路基顶面的预留碾压沉降高度、超挖或土质松软路段的处理、压实度及外观质量。路基填土的基底处理要求、用土质量(控制最佳含水量、最大干密度) 填土松厚度、压实度及外观质量。严格控制特殊土路基及雨季的施工质量，质量标准均按城市道路路基工程施工及验收规范(CJJ4491)的有关规定执行。路基填挖土方在接近设计标高时，监理人员应按设计要求及时检测路基宽度，韵高和平整度，对有缺陷的，应指示承包人进行整修。碾压(夯击)完成以后，现场监理人员应立即测定其含水量和湿密度，计算干密度和压实度，并按重型击实标准，判断是否达到压实度标准。合格予以书面认可；不合格，通知承包人返工，待合格后，再给予书面认可。工程结束时，必须检查填挖方路基土层标高、宽度、距离及中线的位置，外形。施工后(指在土基验收和铺筑基层之间的这段时间内)，指示承包人要保持土基自然状态。质量标准、检测频率与方法路基挖土必须按设计断面自上而下开挖，不得乱挖、超挖、严禁掏洞取土。弃土应及时清运，不得乱堆乱放路基填土必须符合下列要求：（a）基底为耕地或松土时，应清除树根、杂草，先压实再填筑。（b）路基填土不得使用腐殖土、生活垃圾土、淤泥、冻土和盐渍土。土的可溶性盐量不得大于5；550的有机质烧失量不得大于5%，特殊情况不得大于7。填土不得含草、树根等杂物，粒径超过l0cm的土块应打碎。不同种类的土必须分段分层填筑，不应混杂。（c）填筑时宜采用水平分层填筑法。填筑宽度每侧应宽于填层设计宽度；分层最大厚度必须与压实机具功能相适应，其值可根据碾压(夯击)试验而定；路基碾压方法应遵循先轻后重，先稳后振，先低后高，先慢后快以及轮迹重叠等原则。道路边缘、检查井、雨水井周围以及沟槽回填不能使用压路机碾压的部位，应采用机夯或人夯，夯击面积应重叠1/41/3；（d）土基碾压(夯击)遍数，依土类、湿度、设备及分层厚度等情况而异，以达到规定的压实度为准，施工时可根据碾压(夯击)试验确定。在无资料的情况下，可参考表路基土方分层厚度与碾压（夯击）遍数参考表压实机具每层松铺厚度（cm）有效碾压（夯击）遍数合理选用压实机具的条件羊蹄路碾(68t)非塑性土塑性土203048礓压段长度不宜小于100m 宜于压实塑性土 钢质光轮压路机适用于压气日非塑性土钢质光轮压路机轻型（68t） 中型(910t) （1012t） 重型(12-15t)152020302535444888轮胎压路机(16t)303548振动压路机2t4.5t10t12t151112025353050405550703333355444慑压段长度不宜小于100，宜于压实非塑性土亦可用于压实塑性土 重锤(板夯)1t举高2m1.5t举离lmI5t举高2m658060707090333554用于工作受限制时宜于夯实非塑性土亦可用夯实塑性土机 夯人力夯(0.3t)(0.04t)305020213344用于工作面受到限制及结构物接头处物接头处振动器(2t)607513min35min宜于压实非塑性土注：1、表中数字，最低压实度分子为重型击实标准的压实度，分母为轻型击实标准的压实度；两者均以相应的标准击实试验法求得最大于密度为100%。2、表列深度均由路床顶算起。3、填方高度小于80cm及不填不挖路段原地面以下030cm范围内，土的压实度应不低于表列挖方的要求。2）道层路基的质量控制及要点：道路基层施工工艺流程图验收合格路基施工放样摊铺基层料检查调平整型稳 压找补整型碾 压养 生运输材料备 料检查含水量、洒水检 查 验 收道路基层质量监理工作流程图道路基层质量监理工作内容砂（砾）基层是采用颗粒坚硬的天然级配砂石为原料，经摊铺、洒水、碾压而形成的道路基层，具有强度高、施工工艺简便等特点A、施工工艺流程与监理工作流程验收合格的路基施工放样培土路边摊铺砂石检查调平整型找补整型碾 压养 生检验、运输砂石检查含水量、洒水检 查 验 收稳 压砂(砾)石基层施工工艺流程图砂(砾)石基层质量监理工作流程图B、监理工作要点： 在开工之前，监理人员应做好下列工作监理工程师应根据设计文件和图纸，技术规范、规程，制定适合本工程的砂石基层质量监理工作细则，补充必要的技术标准及措施。审核承包人开工报告、施工方案、工艺流程及施工质量控制标准等；监理人员应检测路基的施工放样。检查到场的砂石材料的规格、级配、含泥量及翻斗车、洒水车、压路机等施工机具设备等，是否与承包合同相符一致；检查施工的临时道路，是否畅通施工过程中，应重点监督检查下列内容检查基底表面清洁，有无杂物检测段落的上料均匀性，虚厚高程及横断面、边线齐全，使之符合设计要求；控制不同厚度的洒水量、碾压遍数及外部，发现局部有“软弹”、“翻浆”现象，协助承包人及时处理；砂石基层成型后，应及时对外观进行检查，对压实度和外型尺寸（厚度、平整度、宽度、中线高程及横坡）进行检测。砂石基层施工完成后，应指示承包人设专人对砂（砾）石基层进行养护，禁止车辆通行，特别是履带车辆。质量标准、检测频率与方法摊铺：砂石应均匀一致，无粗细颗粒分离现象，摊铺虚厚度按设计厚度乘压实系数1.201.25，但每层厚度不宜超过30cm。3）水泥稳定层的质量控制及要点： 1、当采用连续式的稳定土厂拌设备拌和时，应保证集料的最大粒径和级配符合要求。 2、在正式拌制稳定土混合料之前，必须先调试所用的厂拌设备，使混合料的颗粒组成和含水量都达到规定的要求。原集料的颗粒组成发生变化时，应重新调试设备。 3、应根据集料和混合料含水量的大小，及时调整向拌和室中添加的水量。4、应尽快将拌成的混合料运送到铺筑现场。车上的混合料应该覆盖，减少水分损失。 5、在摊铺机后面应设专人消除粗细集料离析现象，特别应该铲除局部粗集料“窝”，并且新拌混合料填补。4）沥青油面的质量控制及要点：道路面层质量监理工作内容A沥青混凝土面层沥青混凝土面层是由粒径大小不同的矿料（碎石、石、砂、石粉等），以路用沥青为结合料，按一定比例配合、拌制，经过拌铺压实而成型的高级路面，其规格有粗粒式、中粒式、细粒式和沥青砂。沥青混凝土面层施工工艺流程图验收合格基层验收合格侧石测设高程网沥青混凝土混合料卸 料轻 压筛 补接缝（茬）处理重压碾压结束验 收检查油温 石油120煤100检查油温石油100120油温 石油70煤50摊铺沥青混凝土混合料B、监理工作要点施工前准备，监理人员应做好下列工作：监理工程师应根据合同要求，设计文件和图纸规定、有关技术规范，编制适用本工程的沥青混凝土面层施工质量监理工作细
