eps与xps系统的性能比较.doc

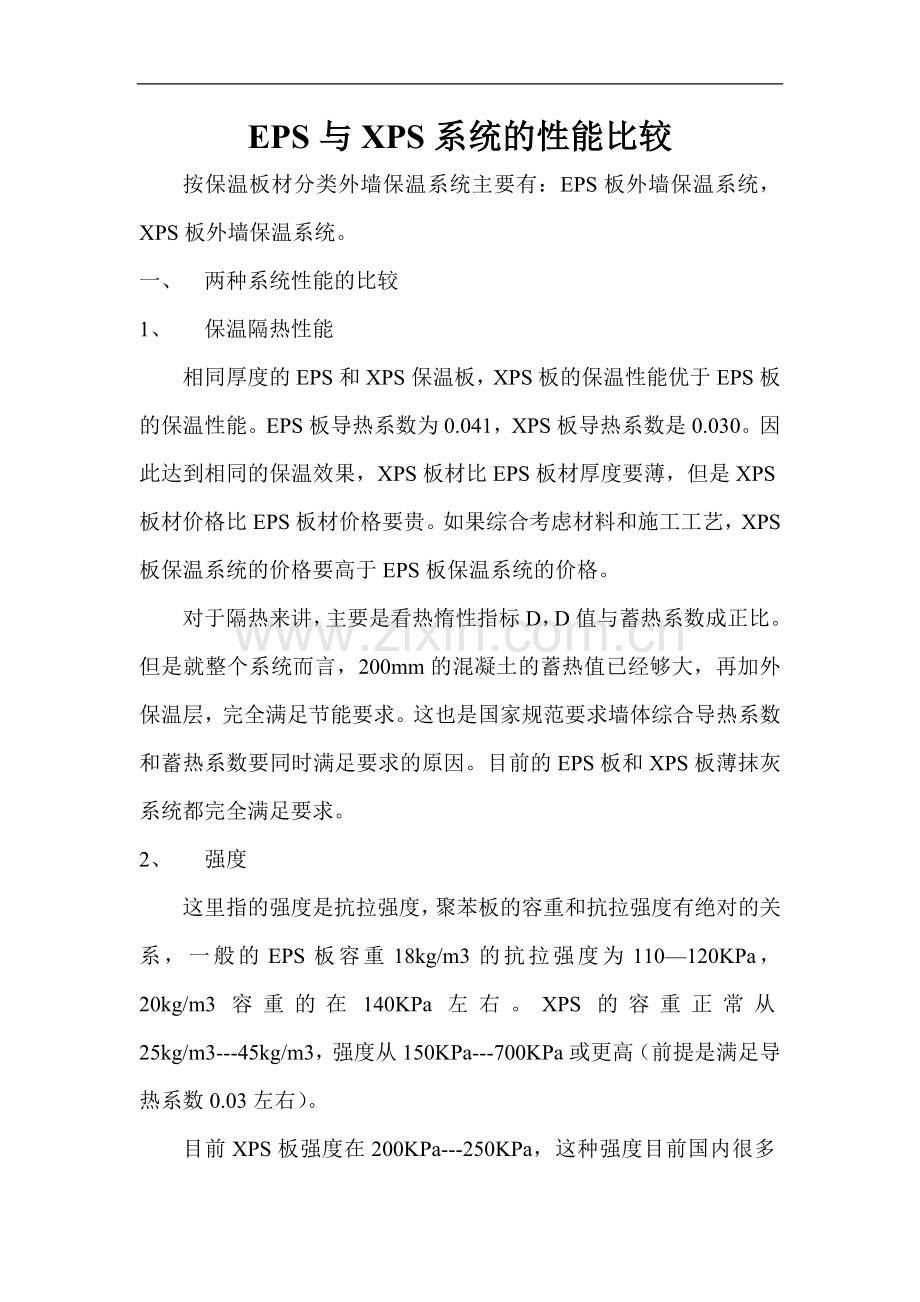

EPS与XPS系统的性能比较
按保温板材分类外墙保温系统主要有：EPS板外墙保温系统，XPS板外墙保温系统。
一、 两种系统性能的比较
1、 保温隔热性能
相同厚度的EPS和XPS保温板，XPS板的保温性能优于EPS板的保温性能。EPS板导热系数为0.041，XPS板导热系数是0.030。因此达到相同的保温效果，XPS板材比EPS板材厚度要薄，但是XPS板材价格比EPS板材价格要贵。如果综合考虑材料和施工工艺，XPS板保温系统的价格要高于EPS板保温系统的价格。
对于隔热来讲，主要是看热惰性指标D，D值与蓄热系数成正比。但是就整个系统而言，200mm的混凝土的蓄热值已经够大，再加外保温层，完全满足节能要求。这也是国家规范要求墙体综合导热系数和蓄热系数要同时满足要求的原因。目前的EPS板和XPS板薄抹灰系统都完全满足要求。
2、 强度
这里指的强度是抗拉强度，聚苯板的容重和抗拉强度有绝对的关系，一般的EPS板容重18kg/m3的抗拉强度为110—120KPa，20kg/m3容重的在140KPa左右。XPS的容重正常从25kg/m3---45kg/m3，强度从150KPa---700KPa或更高（前提是满足导热系数0.03左右）。
目前XPS板强度在200KPa---250KPa，这种强度目前国内很多XPS板材做不到，EPS板材在100KPa以下，在越来越丰富的外立面
装饰以及沿海地区经常有台风出现的情况下，强度显得很重要，特别是对于一些外墙贴砖或者高层而言，两种板材均需加固或者说采用固定件辅助固定。瓷砖的拉拔要大于400KPa，即使是XPS也不能承受，解决的方法是通过胀栓锚固钢丝网到基层解决，这样可以向三维空间分散拉应力，所以只要锚固得当，拉拔破坏处肯定在复合钢丝网的抗裂砂浆层，不是大问题。
与EPS板相比，XPS板的强度要高，不过与EPS相比由于XPS板材的脆性大，在粘贴面积较大时，外墙饰面层开裂的可能性高，尤其是涂料面层。柔韧性是材质的问题，拿抹面来说，感性认识通常将抹面批抹在聚苯板上，然后看聚苯板弯曲到什么程度抹面还不出现裂缝，柔韧性好的弯几次都不会裂。类似于防水材料中的延展性指标。但是就材料本身而言，柔韧性EPS要优于XPS。
3、 耐候性
耐候性是指保温系统对外界天气变化的适应能力，指在不同的气候条件下，系统的整体稳定性、保温效果是否有变化等有关质量的系列问题。耐候性是保温系统的一个非常重要的指标。
由于EPS板与XPS板相比有较高的吸水性，所以它的耐候性不如XPS板系统。但是EPS板的延展性比XPS板好，可以克服一定的缺陷。不过就系统来讲，薄抹灰系统外层的抹面胶本身也具有一定的防水能力。除了在施工过程外，完好的两种系统的防水性能都可以。雨水在外墙上与墙面的接触是垂直面上的，只要面层砂浆不开裂，防水是没有问题的。

另外耐风压性能也是耐侯性中的重要一项，因为体系越有空腔耐风压能力就越差，所以重点就要看整个保温体系与基层的粘结面积的大小。这点XPS系统和EPS系统都是不存在问题的。
4、 透气性
透气和吸水是两个问题，空气分子与水分子的大小是相差很大的。当然有透气不透水的说法。有实验可以说明这一点。打个比方，在深圳，放块饼干在外面，不用往饼干上浇水，一天的时间，饼干会软掉，因为它吸水，而吸的是空气中的水而非液态的水。
目前的保温系统中，没有那种产品敢号称自己的产品既透气性好，导热又好，防水性能又好，还不吸水，好事一家全占了。因为这几项指标是相互矛盾的，而且透气性还要讲究施工过程中湿水后的透气以及系统完成后的透气。
就材料本身而言，EPS比XPS要好的多。XPS几乎没有透气性，在室内外温差较大的地区确是很容易使水汽在板的两侧结露。
5、 粘结强度
对于薄抹灰系统而言，这项指标将会直接影响板材的使用，EPS板强度低，抗剪切强度同样也低，板材破坏，有可能不是出在粘结面，而是板材中间直接破坏，XPS板良好的强度性能更放心一些。抗拉强度0.1MPa相当于说每个平方米的抗拉强度是10吨的力，这是非常大的。
但是XPS板系统还有一个致命伤，界面光洁度高，如果不是用聚合物相当高的乳液来做界面处理它是很难被粘住的，但是有多少个
厂家愿意这样大幅度提高成本？
6、 表面平整度
XPS板做外墙很难保证平整度，外面的抗裂砂浆很难掩饰住板缝，尤其是在弧形段。XPS板做墙体保温饰面层是涂料的话，国产的板子是没法做的。饰面材料决定表面的平整度，在阳光下板影和锚固件的影子是很明显的。所以可以肯定的说，包括国内现在的陶氏、欧文斯科宁在内的国产挤塑板在内，都是不适合外饰面是涂料的墙体保温板的，挤塑板的施工工艺必须把板子全部拉毛，涂刷界面剂后用胶浆粘贴的，干了后再打铆固件加固的，所以，当你把挤塑板的表皮打毛，板子的受力影响，已经变形了，当涂刷界面剂（液体）后，就更变形了。所以，墙体的平面是没法控制和处理的。不像EPS那样能打磨。而EPS板系统相对而言会好很多，因为板材的性质比较软，所以在保证墙面的平整度上要好于XPS板。
二、 二种系统的优缺点
1、EPS板保温系统
EPS板保温系统有如下的优越性：
1）、已经形成体系，技术成熟。由于它在欧洲及美国沿用了近三十年，在美国已建成的建筑高达44层。因此，此项技术已形成体系，粘结层、保温层与饰面层可配套使用，有较多较成熟的技术文件。
2）、保温效果好。
3）、由于保温材料采用膨胀聚苯乙烯，其价格不会十分昂贵，使整个系统价格适中，便于用户接受。

4）、无复杂的施工工艺，一般施工单位经过简短时间的培训后，便可掌握施工要领，便于技术的推广。
EPS系统的缺点：
1） 由于板材自身的性质问题，其强度不高，承重能力较低，外贴面砖时需要进行加强处理。
2） 板材出厂时要经过一段熟化期，需放置一段时间才可使用。如果熟化时间不足，板材的质量不能得到保证，施工后板材收缩，使系统开裂。
2、XPS板保温系统
XPS系统的优点在于：
1）、XPS板具有致密的表层及闭孔结构内层。其导热系数大大低于同厚度的EPS板，因此具有较EPS板更好的保温隔热性能。对同样的建筑物外墙，其使用厚度可小于其它类型的保温材料。
2）由于内层的闭孔结构。因此它具有良好的抗湿性，在潮湿的环境中，仍可保持良好的保温隔热性能，适用于冷库等对保温有特殊要求的建筑，也可用于外墙饰面材料为面砖或石材的建筑。
XPS板系统的缺点：
1） XPS板本身的强度较高，从而造成板材较脆，不易弯折，板上存在的应力集中，容易使板材损坏、开裂。
2） 透气性差，如果板两侧的温差较大，湿度高很容易结露。
3） 价格与EPS板系统相比较高。
4） 近3—4年才尝试性使用，国内尚无标准，欧美、韩国等保温
技术先进国家尚无推广使用。
5） 其结构的伸缩性差，受温度及湿度的变化影响而变形、起鼓导致保温层脱落。
