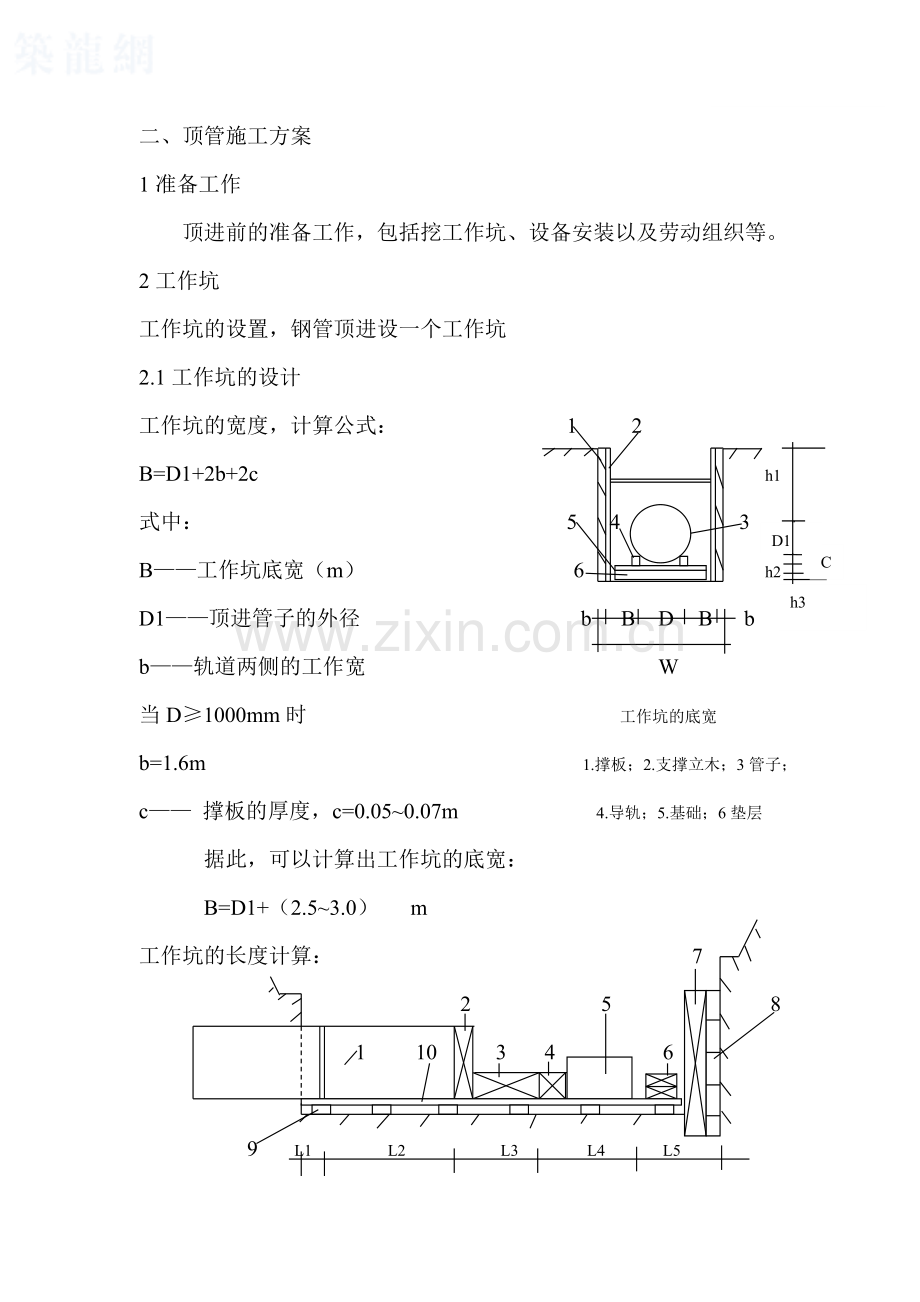

二、顶管施工方案
1准备工作
顶进前的准备工作，包括挖工作坑、设备安装以及劳动组织等。
2工作坑
工作坑的设置，钢管顶进设一个工作坑
2.1工作坑的设计
工作坑的宽度，计算公式： 1 2
B=D1+2b+2c h1
C
D1
式中： 5 4 3
h3
B——工作坑底宽（m） 6 h2
D1——顶进管子的外径 b B D B b
b——轨道两侧的工作宽 W
当D≥1000mm时 工作坑的底宽
b=1.6m 1.撑板；2.支撑立木；3管子；
c—— 撑板的厚度，c=0.05~0.07m 4.导轨；5.基础；6垫层
据此，可以计算出工作坑的底宽：
B=D1+（2.5~3.0） m
工作坑的长度计算： 7
2 5 8
1 10 3 4 6 6

9 L1 L2 L3 L4 L5

图中：
1.管子；2.边圈；3.直铁；4.横铁；5.千斤顶；6.横铁；7.立铁；8.方木；9枕木；10轨道
基坑长度：
L=L1+L2+L3+L4+L5
式中：L——工作坑的长度M
L1——管子顶进后，顶管管节留在导轨上的最小长度，与顶进管材有关。钢筋混凝土管 L1=0.3~0.5M
L2——管节长度M
L3——出土工作区长度M，与出土工具有关。土斗车 L3=0.6~1.0M 手推车 L3=1.2~1.8M
L4——顶镐长度M
L5——后背厚度M
3后背
后背形式：人工后背（如下图）
1 2 3

4 5
6 7 8 9

10
图中：
1. 撑板；2.方木；3.撑杠；4.后背方木；5.立铁；6.横铁；7.木板；8.护木；9.导轨；10.轨枕

4导轨
导轨采用铁导轨，用重型铁轨铺设。
导轨净间距的计算公式：
A=2 D1（h—cˊ）—（h—cˊ）²
式中
A——两轨净间距M
D1=D+2t 管外径M
h——钢导轨高度M
cˊ——管外壁与基础之间的缝隙M，取cˊ=10mm
K
A
导轨间距计算图：

c
A0

5基础
当地基承载力大时，采用天然地基；由于地基承载力小，故修建人工碎石基础。
由于坑底有水，基础形式采用横枕木混凝土基础。混凝土基础B=2*D+1000mm，厚度300mm，枕木面高出碎石基础面20mm，碎石基础厚300cm。

横枕木碎石基础结构如图：

枕木 碎石基础C15

40

6工作棚及工作平台
工作平台位于顶管工作坑的上面，用于下管、运土和工具的垂直运输。在平台上安装配电设备和起重设备（卷扬机）。工作平台用30工字钢当梁，架于槽台上，工字钢上满铺15*15cm的方木，中间留有方孔。在方木上面铺设铁轨，用平板小车在轨上滑动。在方孔上面支搭起吊架，配以滑轮组、吊钩，并配设起重卷扬机。在工作平台的上边架设棚布，以防雨及风沙。
工作平台布置图：

2.4*2.4

工作棚

卷扬机

槽钢
方木

7顶进
顶进包括下管、接管、顶进、出土、顶进测量和纠偏等工艺。
7.1下管与稳管
下管前对管材作全面的检查，对下管设备作安全检查。用吊车将管节缓慢放在铁轨上，使管子安全贴卧在钢轨上。为防止错口，两节管子的借口用内涨圈固定，最后拆除。
7.2顶进
顶管程序：安装顶铁，开动油泵，顶镐活塞伸出一个引程后，关油泵，顶镐停止运行，活塞收缩，在空隙处加上顶铁，再开油泵，如此循环。
千斤顶在工作坑内并列布置，使千斤顶的合力位置和顶管时的反力的合力在同一条直线上，避免产生力偶，使管子发生高程误差。千斤顶在管端面的位置设在管子竖向直径下方的1/4~1/5处。

7.3挖土和出土
顶管时采用人工挖土，挖土范围：管道上方15mm；管道下方中心角135°内与管外皮挖齐，且不得超挖。
管前挖出的土，用手推车清运到管外，运土小车到达工作坑内的出土区后，由卷扬机垂直运输到工作平台上，再运到工作棚外的堆土区。由于管道顶进位置的土层为钙结土，挖土采用人工配合风镐施工。
7.4顶管测量及校正措施
7.4.1测量
在顶管过程中，每顶三镐进行一次测量，以检查中线和高程，发现错误及时纠正，并将测量结果及时记录并绘制曲线图。一个顶管段完成以后，进行一次全面的测量，每节管端测一组数据。
7.4.2校正
顶管质量标准，高程允许偏差为30mm，管子错口不得大于10mm，对顶接头的管子错口不得大于30mm。
测量时如发现管位偏差达到10mm时，即进行校正。校正方法：挖土校正法；木杠支撑法，视具体情况定。
8顶力计算及后背复核
8.1顶力计算
理论公式
P=K[f（2Pu+2PH+P0）+RA]
式中：P——最大顶力T

f——管壁与土壤的摩擦系数，取0.4
Pu——管子上面的垂直总压力T，按土柱计算：
Pu=rhD1L
r——土容重T/m³
h——管顶以上土柱高度M
h=a1/fkp
a1=D1/2[1+tg（45°-φ/2）]
fkp=0.6
φ=arctgfkp
D1——管子的外径M
L——顶进管子的总长度M
PH——管子侧面的水平总压力T，垂直压力按土柱计算时：
PH=r（h+D1/2）D1Ltg²（45°-φ/2）
Φ——土壤的内摩擦角（ 度）
P0——顶进管子的全部自重T
R——管子刃脚前的阻力T/m²，取R=50
A——刃脚正面积m²
K——安全系数，取R=1.2
8.2后背核算
8.2.1后背受力面积
根据总顶力，核算后背的受力面积，应使土壁单位面积上受力大小不大于土壤的允许承载力。（Mpa）

一般土壤 0.15
湿度较大的粉砂 0.10
比较干的粘土、压粘土及密实的砂土 0.2
顶管现场土为湿度较大的粉砂其承载力为0.10Mpa。
8.2.2后背受力宽度
根据顶管需要的总顶力，核算后背宽度，使土壁单位宽度上受力不大于土壤的总被动压力。后背每米宽度上土壤的被动压力（T/M）按下式计算：
P=1/2 r h²tg²（45°+φ/2）+2c h tg（45°+φ/2）
式中：
r——土容重T/m³
h——天然土壁后背的高度M
Φ——土壤的内摩擦角（ 度）
C——土壤的粘聚力 Mpa 取C=0。
8.2.3后背的长度
计算公式：
L= P/L+l
式中：L——后背长度M
P——顶管需要的总顶力T
B——后背受力宽度M
L——附加安全长度M，取l=1。
计算结果：(以D1000的管为主，计算顶进长度为32米)

计算项目
计算结果
工作坑底标高m
1048.648
工作坑宽度m
5
工作坑长度m
7
导轨净间距mm
860
基坑碎石基础厚度m
0.3
计算顶力T
130
后背受力面积m²
>1.3
后背受力宽度m
4.8
后背长度m
5.299
后背被动土压力T/M
66.27
土壁单位宽度所受压力T/M
27.08

结论：后背被动土压力大于土壁单位宽度所受压力，故满足施工要求

顶管施工主要材料、设备及工程量表
序号
项目名称
规 格
单 位
数 量
备 注
1
工作坑土方

M³
120

2
钢管
DN1000
M
32

3
工作坑碎石垫层

M³
10.5

4
横枕木
150*200*2000mm
根
24

5
重型轨道

M
16

6
千斤顶
200T
套
4

7
后背撑板
钢板2000*4800*10mm
块
1

8
后背铁
槽钢200*100mm
M
60

9
后背立铁
槽钢200*100mm
M
60

10
护木
150*150*mm
M
12

11
工作坑护壁撑板
50*300mm
M³
4

12
空压机

台
1

13
风镐

台
1

15

16

17

18

19

顶 管 施 工 方 案

一、 工程概况
1.1工程概述
XX路排昆河雨水管线穿越南绕城公路必须顶管施工，顶管长度26M，顶管材质为D1400加重钢筋混凝土管，壁厚170毫米，接口采用钢板内套环接口。顶管时须人工配合挖掘机挖土施工，且顶管阻力较大，后背采用槽钢枕木相结合的人工后背。
2顶管平面布置

顶管基坑设在南绕城公路路南的一侧，工作坑长度为6m，宽度为4m。

工作坑

南绕城公路
