采暖通风工程

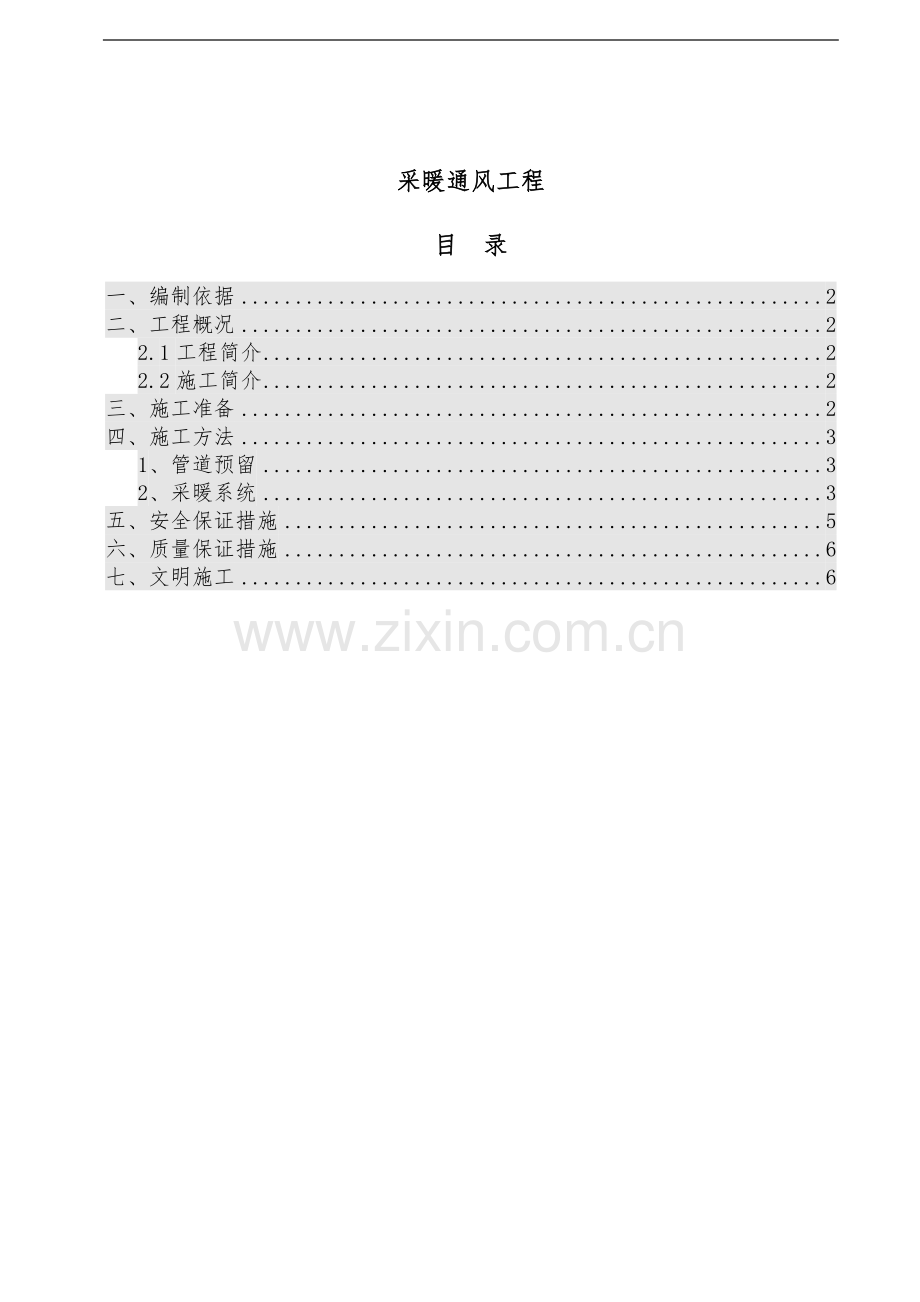

目 录

一、编制依据 2
二、工程概况 2
2.1工程简介 2
2.2施工简介 2
三、施工准备 2
四、施工方法 3
1、管道预留 3
2、采暖系统 3
五、安全保证措施 5
六、质量保证措施 6
七、文明施工 6

一、编制依据
1、《采暖通风与空气调节设计规范》GB50019-2003
2、《天津市集中供热住宅计量供热设计规程》DB29-26-2008
3、《建筑给排水及采暖工程施工质量验收规范》GB50242-2002
4、《高层民用建筑设计防火规范》GB50045-2005
5、天津市“05系列建筑标准设计图集”05N1—05N6
6、项目部《施工组织设计》
7、设计蓝图
二、工程概况
2.1工程简介

2.2施工简介
1、采暖系统
采暖系统分高低两区，低区为1-13层，高区为14-18层；采暖系统采用下供下回方式，主干管为镀锌钢管，丝扣连接，支管为对焊接铝塑复合（连接方式根据管材定）；
户内采暖方式为散热器采暖，材质为钢铝复合式；供回水支管安装在楼板后浇层预留管槽内，管槽尺寸为200mm×60mm，立管最高处设排气阀。
每个户内采用1根供水管和1根回水管将暖气片连通，大户型管道为de25，小户型管道为de20；
2、 机械通风系统
（1）住户厨房及卫生间设置排气竖井，竖井尺寸：厨房为300mm×430mm，卫生间为300mm×340mm；
（2）地下室、配电室、电梯机房采用排风扇进行机械通风；
3、防、排烟系统
防、排烟系统采用箱型加压风机，用于地下室及前室的通风，风机位于门厅屋面；地上前室采用自然通风。
三、施工准备
1、技术准备：认真熟悉图纸，根据施工方案决定的施工方法，配合图纸会审等相关内容做好准备工作。
2、材料准备：暖管及通风设备等二次结构完成后材料进场。材料质量合格，规格与图纸相符。
3、机具准备：主要施工机具见下表
序号
名称
数量
1
电焊机
2台
2
切割机
2台
4
热熔机
4台
5
管剪
10副
四、施工方法
1、管道预留
（1）管道穿墙或楼板时，须下套管，套管管径比管道管径（对保温管为保温后的外径）大2号；钢套管选用A型做法，一次性浇固于墙内；铝塑复合管在穿墙处设塑料套管。
（2）暖通安装施工原则为：
（1）先地下，后地上；
（2）先干线，后支线；
（3）尽量预制，减少零散安装；
（4）先风（烟）管，再水管，后电线管，即：电躲水、水躲风；
（5）小管让大管，支管让主管，有压管让无压管，一般管道让保温管道；
2、采暖系统
（1）暖气片：暖气片安装高度中心距地为0.6m和1.5m两种，均为挂装；窗下散热器为同侧侧进侧出，居中布置；其余散热器为下进下出，位置见设计图。
1）散热器安置示意图如下：

2）散热器背面与装饰后的墙内表面的安装距离为不小于30mm；安装允许偏差及检验方法符合下表规定：
项次
项目
允许偏差（mm）
检验方法
1
散热器背面与墙内表面距离
3
尺量
2
与窗中心线或设计定位尺寸
20
3
散热器垂直度
3
吊线和尺量
3)散热器的支撑架在二次结构中安装，使用M10膨胀螺栓；散热器支托架的数量按下表施工：
项次
散热器形式
安装方式
每组片数

下部托钩或卡架数

下部托钩或卡架数
合计
1
钢铝复合
挂装
3~8
1
2
3
9~12
1
3
4

（2）管道安装
1）a.立管采用镀锌钢管，螺纹连接；在管井内供水管和回水管上各设置异径三通1个（三通规格见下表），材质为钢质，位置为供水管三通距地1.0m、回水管三通距地0.5m。
序号
名称
安装位置
规格
1
三通
1~4层
T50×25、T50×20
2
三通
5~7层
T40×25、T40×20
3
三通
8~11层
T32×25、T32×20
4
三通
12~13层
T25×25、T25×20
5
三通
14~16层
T32×25、T32×20
6
三通
17~18层
T25×25、T25×20
b.立管穿楼板时安装做法见下图

填料采用石棉，钢套管的直径见下表：
采暖管公称直径
25
32
40
50
管道外径 D（mm）
34
42
48
59
钢套管公称直径
50
50
65
80
3）在供回水立管3-4层安装轴向波纹补偿器，轴向补偿≮25mm
2、 支管安装
a.户内支管安装在后浇层沟槽内，按下图方式敷设暖管；待敷设完毕后沟槽用细沙覆盖与装修面齐；
b.竖井内至入户段为非采暖的房间，敷设在200mm×60mm沟槽内。
（3）管道试压
1）试压在管道与散热器连接完毕后，沟槽回填前进行；低区供水管道试验压力为0.75MPa，高区供水管道试验压力为1.0MPa；
2）分层进行水压试验，即关闭18层中任意17层水暖井中的供水球阀，打开试验层供水阀门，关闭回水阀门；要求钢管部分稳压10分钟压力降不得大于0.02MPa，外观检查无渗漏为合格；铝塑管在1小时内的压力降不大于0.05MPa，让后降至工作压力的1.15倍，稳压2小时内，压力降不大于0.03MPa，同时各连接处不渗漏为合格。
2、 机械通风系统
配电间设置换气扇：HQS-1和HQS-2两种规格，并在换气扇上安装防火阀，
3、 防、排烟系统
加压送风机由镀锌钢板制作，甲方指定风机厂家负责安装。
五、安全保证措施
1、进入施工现场工人必须接受安全施工常识和安全法律教育；
2、进入施工现场必须佩带安全帽，高空作业佩带安全带；
3、工地动火请示安全防火部门批示，易燃区域施焊设专人监护和必须的消火器材；
4、用电设备作好接地、接零保护。
六、质量保证措施
1、管道安装前应对管件、阀体进行检查，并清除内外杂物及除锈；安装后，系统应用清水冲洗至水清澈及无异物为止。
2、冲洗分段进行，首先冲洗钢管部分，然后冲洗钢管加塑料管部分；冲洗时均需对散热器进行跨接，冲洗水不经散热器；待冲洗完毕后再安装热能表及阀门。
2、采暖管道安装的允许偏差和检验方法
项次
项目
允许偏差
检验方法
1
横管道纵、横方向弯曲（mm）

每1m

管径≤100mm
L
用水平尺、直尺、拉线和尺量检查
全长（25m以上）
管径≤100mm
≯13
2
立管垂直度（mm）
每1m
2
吊线和尺量检查
全长（5m以上）
≯10

3、铝塑复合管在回填时填料内严禁含有尖锐物，回填时管内应带压0.4MPa；铝塑管必须带压供货；
七、文明施工
1、预留洞时产生的钉子和绑线要及时清理；安装过程中产生的混凝土渣子要及时清扫；尽量做到施工材料不浪费。
2、施工过程中不得乱接电线，做到安全用电。
3、现场材料码放整齐，减少材料破损、丢失。
3、普及文明施工知识，落实文明施工责任制。
