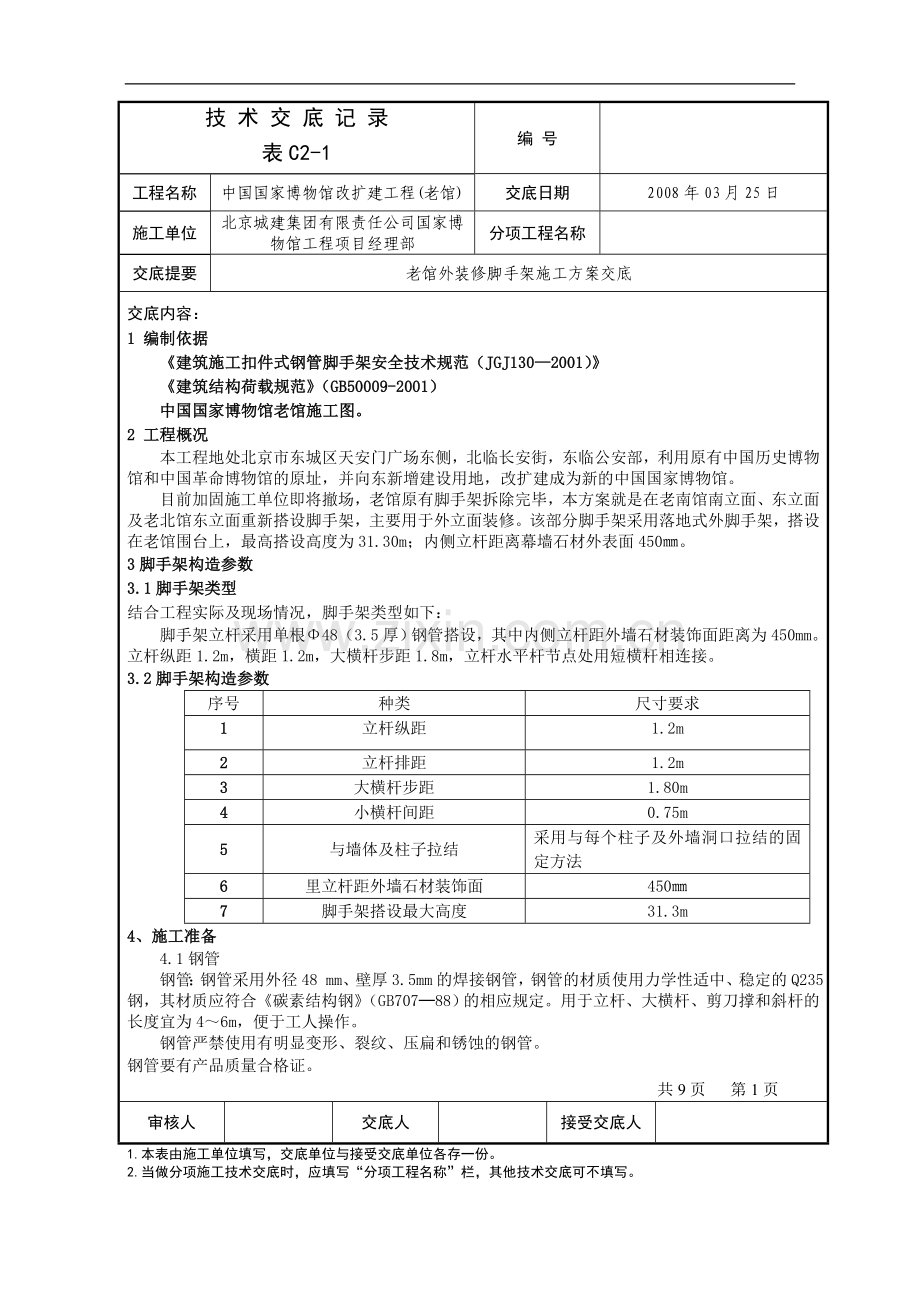

技 术 交 底 记 录表C2-1编 号工程名称中国国家博物馆改扩建工程(老馆)交底日期2008年03月25日施工单位北京城建集团有限责任公司国家博物馆工程项目经理部分项工程名称交底提要老馆外装修脚手架施工方案交底交底内容：1 编制依据建筑施工扣件式钢管脚手架安全技术规范（JGJ1302001）建筑结构荷载规范（GB50009-2001）中国国家博物馆老馆施工图。2 工程概况本工程地处北京市东城区天安门广场东侧，北临长安街，东临公安部，利用原有中国历史博物馆和中国革命博物馆的原址，并向东新增建设用地，改扩建成为新的中国国家博物馆。目前加固施工单位即将撤场，老馆原有脚手架拆除完毕，本方案就是在老南馆南立面、东立面及老北馆东立面重新搭设脚手架，主要用于外立面装修。该部分脚手架采用落地式外脚手架，搭设在老馆围台上，最高搭设高度为31.30m；内侧立杆距离幕墙石材外表面450。3脚手架构造参数3.1脚手架类型结合工程实际及现场情况，脚手架类型如下：脚手架立杆采用单根48（3.5厚）钢管搭设，其中内侧立杆距外墙石材装饰面距离为450mm。立杆纵距1.2m，横距1.2m，大横杆步距1.8m，立杆水平杆节点处用短横杆相连接。3.2脚手架构造参数序号种类尺寸要求1立杆纵距1.2m2立杆排距1.2m3大横杆步距1.80m4小横杆间距0.75m5与墙体及柱子拉结采用与每个柱子及外墙洞口拉结的固定方法6里立杆距外墙石材装饰面4507脚手架搭设最大高度31.3m4、施工准备4.1钢管钢管：钢管采用外径48 mm、壁厚3.5mm的焊接钢管，钢管的材质使用力学性适中、稳定的Q235钢，其材质应符合碳素结构钢（GB70788）的相应规定。用于立杆、大横杆、剪刀撑和斜杆的长度宜为46m，便于工人操作。钢管严禁使用有明显变形、裂纹、压扁和锈蚀的钢管。钢管要有产品质量合格证。 共9页 第1页审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录表C2-1编 号工程名称中国国家博物馆改扩建工程(老馆)交底日期2008年03月25日施工单位北京城建集团有限责任公司国家博物馆工程项目经理部分项工程名称交底提要老馆外装修脚手架施工方案交底交底内容：4.2扣件扣件应采用GB97867可锻铸铁分类及技术条件的规定，应与钢管管径相配合、机械性能不低于KT338的可锻铸铁制造，扣件的附件要用的材料应符合GB70788碳素结构钢中Q235钢的规定，螺纹均应符合GB19681普通螺纹的规定。扣件活动部位应灵活转动，夹紧钢管时，开口处的最小距离应不小于5mm。旧扣件应进行质量检查，有裂纹、气孔、变形的严禁使用，出现滑丝的螺栓必须更换。扣件表面应做防锈处理。所有扣件不得有裂纹，变形、不灵活、滑丝等缺陷。4.3脚手板钢脚手板采用23mm厚的I级钢板压制而成，厚度为50mm，钢脚手板规格2503000。两端及中部必须与脚手架用8铅丝绑扎牢固，不得松动、滑动。木脚手板，规格400020050，用于脚手架立杆底部。4.4安全网：安全网采用经国家指定监督检验部门监定许可生产的厂家产品，同时应具备、监督部门批量验证和工厂检验合格证。安全网的力学性能应符合GB572585安全网力学性能试验方法的规定。阻燃性能符合有关规定。4.5所有架子工必须具有北京市特种作业操作证。5 脚手架搭设构造要求5.1基础处理. 脚手架基础有：老土地基、老馆承台。对于立杆落在老土地基的部位，将表层虚土、杂物清理干净并将下部土夯实，作成自内向外不小于2%的坡度。脚手架外侧设置排水沟。 . 立杆支设在扁铁支座上，扁铁支座必须铺放平稳、不得悬空。扁铁支座采用1001005钢垫板，上焊一22钢筋头，伸入立杆内，起固定作用。. 扁铁支座按脚手架构造参数铺放在50200垫木上，垫木平行于结构，垫木必须铺放平稳、不得悬空。5.2脚手架搭设顺序铺设5cm厚垫木放置纵向扫地杆立柱横向扫地杆第一步大横杆第一步小横杆连墙件第二步大横杆第二步小横杆加剪刀撑铺脚手板挂安全网5.3立杆搭设 立杆接头除在顶层作业面下可采用一次搭接外，其余各接头必须采用对接扣件对接。对接、搭接应符合以下要求：.立杆上的对接接头交错布置，两个相邻立杆接头不能设在同步同跨内。两相邻立杆接头在高度方向错开的距离不小于500，各接头中心距主接点的距离不大于步距的1/3，并小于600。.搭接长度不应小于1m,应采用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。共9页 第2页审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录表C2-1编 号工程名称中国国家博物馆改扩建工程(老馆)交底日期2008年03月25日施工单位北京城建集团有限责任公司国家博物馆工程项目经理部分项工程名称交底提要老馆外装修脚手架施工方案交底交底内容：.顶端高出建筑物檐口上皮1.2m。 脚手架里立杆距建筑墙面450。 .当搭至有连墙件的构造层时，搭设完该处的立杆、大横杆、小横杆后，立即设置连墙件。5.4扫地杆设置. 脚手架必须设置纵、横向扫地杆，纵向扫地杆采用直角扣件固定在距底座上皮不大于200处的立杆上。.横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。.当立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定。高低差不应大于1m。5.5大横杆搭设 .大横杆设在小横杆之下，立杆内侧，采用直角扣件与立杆扣紧。 .大横杆采用对接扣件连接。对接接头交错布置，不设在同步、同跨内；相邻接头水平距离不小于500，与相近立杆的距离小于纵距的1/3。 .大横杆单根长度不小于3跨，并不小于4.0m。5.6小横杆搭设 .每一主节点处必须设置一根小横杆，并采用直角扣件扣紧在大横杆上。.小横杆轴线偏离主节点的距离不大于150。.小横杆端头留置长度：靠近墙一端突出立杆350，外侧突出立杆150。.在任何情况下，不得拆除贴近立杆的小横杆。 5.7剪刀撑、横向斜撑搭设 .脚手架沿外侧立面整个长度和高度上连续设置剪刀撑，每隔4跨立杆设置一道剪刀撑，斜杆与地面的倾角为4560。 .剪刀撑的接头必须全部采用搭接，搭接长度不小于1.0m，用不少于3个旋转扣件固定。端部扣件盖板边缘至杆端距离不小于100。剪刀撑用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不大于150。 .拐角处及中间段每6跨设置一道横向斜撑，在同一节间，由底至顶层连续布置。 .剪刀撑、横向支撑随立杆、大小横杆等同步搭设。5.8与结构拉结为防止外架受水平力产生变形，外架应和结构进行拉结，拉接按两步三跨设置。拉结采用两种形式。、有廊柱的部位采用钢管抱柱的拉结形式，每两步架设二道。采用钢管将柱四面箍紧，伸出钢管采用直角扣件扣在主节点或纵向水平杆上，柱角采用模板和木方做好保护。、没有廊柱的部位，架体与原结构墙洞口拉结：要求与原结构每个洞口拉结牢固，遇到后砌筑的二次结构洞口，直接与暗柱拉结固定。共9页 第3页审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录表C2-1编 号工程名称中国国家博物馆改扩建工程(老馆)交底日期2008年03月25日施工单位北京城建集团有限责任公司国家博物馆工程项目经理部分项工程名称交底提要老馆外装修脚手架施工方案交底交底内容：5.9顶部悬挑架的搭设檐口装修采用双排落地式外脚手架外挑的方法，檐口处脚手架节点见附图三、四。外挑架上严禁堆料，仅作为施工人员的操作平台。5.10脚手板铺设. 脚手板设置在四根小横杆上，操作层脚手板平铺、铺平、铺稳。. 脚手板对接铺设，接头处设两根横向水平杆。见下图。 .施工作业层不得有空隙，铺板严禁出现端头超出支撑横杆150以上未作固定的探头板、飞跳板；脚手板与小横杆用铁丝绑牢。.操作面满布脚手板，里侧立杆内侧加铺一块脚手板。脚手板探头采用直径3.2（10#）的镀锌钢丝固定在支承杆上。.在拐角、斜道平台口外的脚手板，与小横杆可靠连接，以防止滑动。 .脚手板在作业层及其下一层铺设并随层上翻周转。整个架体上作业层不超过两层，铺板不超过三层。5.11挡脚板和栏杆 .挡脚板和栏杆搭设在外排立杆的内侧，用扣件扣牢。.操作层上设0.6m 、1.2m高护栏和大于180mm高挡脚板。搭设在外立杆内侧。.脚手架端部增加0.6m、1.2 m高两道护栏和大于180mm高挡脚板。5.12连墙件.脚手架与主体结构采用刚性连接。连墙杆与脚手架、连墙杆与建筑物的连接采用扣件，每道连墙件用扣件两个。 .由于老馆的洞口宽度较大，距离远，架体在每个洞口都设立拉结点，架体与门窗洞口的拉结点设置在靠近脚手架主节点处，偏离主节点的距离不大于300。在门窗洞口处采用双杆夹墙式连墙件。 .连墙件必须从底部第一根纵向大横杆处开始设置。.在有柱子的地方将柱子采用双杆箍柱式连墙件抱住，同时在钢管与柱或梁接触的地方用多层板等垫好，每层设置两道拉结，竖向间距不大于3.6米。.连墙杆呈水平并垂直于墙面设置，小横杆与脚手架连接的一端可稍为下斜，下斜倾角150，不宜向上翘起（严格限制仰角300）。.有强风袭来之前应检查和加固连墙措施，保证安全。.连墙件必须与主体结构相连接，严禁连于砌块墙等二次结构上。.脚手架端部（自由端）每两步应设置刚性拉结。共9页 第4页审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录表C2-1编 号工程名称中国国家博物馆改扩建工程(老馆)交底日期2008年03月25日施工单位北京城建集团有限责任公司国家博物馆工程项目经理部分项工程名称交底提要老馆外装修脚手架施工方案交底交底内容：5.13扣件安装 .扣件规格（48）必须与钢管外径相同。 .主节点处，固定小横杆（或大横杆）、剪刀撑、横向支撑等扣件的中心线距主节点距离不大于150。.对接扣件的开口朝内，螺丝朝上。 .各杆件端头伸出扣盖板边缘的长度不小于100。.脚手架采用的扣件，螺栓拧紧扭力矩不应小于40Nm，且不应大于65Nm。5.14安全网布置 . 在脚手架外立杆内侧、马道外立杆内侧及出入口内侧满挂绿色密目安全网围护（全封闭式）。 . 在施工作业层下方同步设置水平大眼网。不大于10m设一道水平兜网，第一道水平安全兜网（大眼网）为双层，设在第一道步距下方。.每层水平网边缘与结构边的缝隙用脚手板密封严实，不留空隙，以防坠物伤人。 .电焊作业在有安全网的位置操作时，必须要有防焊措施（如用防火斗）。5.15出入口构造 出入口高度3m，宽度3m，外伸6m。立杆间距1.5m,横杆步距1.5m。出入口处增设的斜杆应用旋转扣件优先固定在与之相交的横杆的伸出端上，旋转扣件中心线距中心节点的距离不应大于150。洞口两侧增设的横向支撑应伸出增设的斜杆端部。增设的短斜杆端部增设一个安全扣件。在出入口上设置50mm厚木板满铺，内侧满挂密目安全网。5.16 避雷设置避雷接地装置：用25mm宽扁钢沿架顶布置一圈，每隔30m用扁钢上端与顶部扁钢焊接，下端与接地级焊接，使其电阻不大于10。6 脚手架搭设质量要求6.1接点连接可靠6.2各杆偏差要求共9页 第5页审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录表C2-1编 号工程名称中国国家博物馆改扩建工程(老馆)交底日期2008年03月25日施工单位北京城建集团有限责任公司国家博物馆工程项目经理部分项工程名称交底提要老馆外装修脚手架施工方案交底交底内容：序号杆件类别项 目偏 差检查方法1地 基表面坚实平整、无积水、垫板不晃动观察2立 杆纵向垂直度60mm经纬仪或吊线和卷尺横向垂直度40mm3间 距步距20mm钢卷尺柱距50mm排距20mm4大横杆一根杆的两端20mm水平仪或水平尺同跨内外杆高差10mm5小横杆水 平10mm，外伸500mm钢卷尺6扣件安装主节点处各扣件距主节点距离150mm钢卷尺同步立柱上两相邻对接扣件的高差500mm钢卷尺立柱上对接扣件距主节点的距离600mm钢卷尺纵向水平杆上对接扣件距主节点距离500mm钢卷尺扣件紧固力45-65N.m范围内，65N.m扭力扳手7剪刀撑斜杆与地面倾角450-600角尺8脚手板外伸长度对接100mma150mm钢卷尺搭接a100mm钢卷尺共9页 第6页审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录表C2-1编 号工程名称中国国家博物馆改扩建工程(老馆)交底日期2008年03月25日施工单位北京城建集团有限责任公司国家博物馆工程项目经理部分项工程名称交底提要老馆外装修脚手架施工方案交底交底内容：7 安全措施7.1脚手架搭设过程中安全注意事项 1. 脚手架搭设人员必须是经过国家现行标准考核合格的专业架子工，搭设人员必须戴安全帽、系安全带、穿防滑鞋等。 2. 所有脚手架用的杆配件的质量和外观必须经过仔细检查验收，不符合要求的钢管、扣件不准使用。 3. 确保脚手架的搭设质量，在搭设中注意架子基础，地基应平整夯实。 4. 严格按设计尺寸搭设，控制好立杆的垂直偏差和横杆的水平偏差，并确保节点连接达到牢固安全的要求（绑好、拧紧）。 5.搭设过程中要及时设置连墙杆、剪刀撑、支撑等，避免脚手架在搭设过程中发生偏斜或倾倒。脚手板要铺满、铺平、铺稳，并用铁丝绑牢，不得有探头板、飞跳板。6.搭设及拆除过程，架子工应系好安全带，扳手系在腰间，严禁抛掷物料，以防坠物伤人；严格按高空作业要求进行施工。 7.五级以上大风及大雾、大雨天气暂停在脚手架上作业，雨后清扫干净方能上人作业。8.随着脚手架的增高，注意观察地下结构的变化，发现有移位、弯曲、裂缝等现象时，在进行加固处理后才可上架作业。9.未搭完的脚手架，非架子工不得上架， 搭完后由施工负责人会同架子工长、使用人员、技术、安全等有关人员共同验收，办理手续后方可使用。使用中架子必须保证完整，禁止随意拆改架子及配件或随意挪用脚手板，拆改架子应经施工负责人批准，由架子工负责操作。10.在带电设备附近操作，应停电进行，10KV以下带电设备距操作面和操作人员、工具、材料水平和垂直距离大于1.5m，距35KV及以上带电设备水平距离大于3m，并不能在带电设备上方和下方操作，在带电设备附近施工应有电气人员监护。11.拉杆和放杆时，必须由2-3人协同操作，上下传递，及时呼应，严禁独立操作，不得抛物。7.2脚手架使用过程中安全注意事项 1.脚手架搭设完毕后应由技术、生产、安全及有关负责人进行检查验收，合格后方可投入使用。 2.严格控制使用荷载，确保脚手架有较大的安全储备。 3.确保可靠的安全防护措施，作业层外面设置绿色密目安全网，随升随挂，不能拆除。在无防护措施的情况下严禁边缘作业。4.脚手架出入口搭设防护棚。共9页 第7页审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录表C2-1编 号工程名称中国国家博物馆改扩建工程(老馆)交底日期2008年03月25日施工单位北京城建集团有限责任公司国家博物馆工程项目经理部分项工程名称交底提要老馆外装修脚手架施工方案交底交底内容：5.严禁避免以下违章作业：.直接利用脚手架吊运重物；.作业人员攀架子上下；. 任意拆除脚手架部件和连墙杆件；. 在脚手架底部或近旁开挖沟槽等影响脚手架地基稳定的施工作业；. 架上作业人员及材料过于集中；. 当出现立杆沉陷或悬空、连接松动、架子倾斜、杆件变形、脚手架上结冰等安全隐患时，在问题解决之前应暂停使用脚手架，当问题解决后，应检查合格后方能使用；. 随意拆除立杆下的垫木；6.使用脚手架时，操作层不得超过二层，每层的荷载不超过200KN/m2，且荷载应均匀分布，不得集中。作业人员禁止在脚手板上加垫物以提高作业高度。7.本脚手架为外装修的操作平台，严禁作为支模用承重架。8.利用本脚手架施工时，应避免上下两层操作层进行同时施工。如无法避免，应在时间或空间上错开进行施工。9. 设在顶板上的双排外脚手架应尽量少放材料或不放材料，以减轻架子重量，避免损坏结构和脚手架本身的稳定。10.工人在架上作业时，应注意个人安全保护和他人安全，避免发生碰撞、闪失和落物，严禁在架上戏闹和坐在栏杆上等不安全处休息。11.应经常检查，清理杂物，严禁多人同时挤在一步架子上12.工人在收工前应清理架面，剩余材料及垃圾清扫走，在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。13.工人上架作业前，各小组先行检查有无影响安全作业的问题存在，在排除和解决后方可作业，发生异常和危险情况时，应立即通知架上人员撤离。7.2脚手架拆除过程中安全注意事项 1.拆除前有拆除安全技术措施和技术交底，不得私自进行拆除。2.拆除时划出工作区，周围设护栏警戒标志，地面设专人指挥，严禁非作业人员入内。作业区内各种设备和物件应事先拆除或防护。 3.拆除时，高处作业人员必须戴安全帽，系安全带（安全带一端系于腰间扎牢，另一端系在高于自身的固定牢固处，不得设在与脚手架相连处）。 4.拆除工作必须由专业持上岗证的架子工操作，不得酒后作业，不得带病作业。 共9页 第8页审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录表C2-1编 号工程名称中国国家博物馆改扩建工程(老馆)交底日期2008年03月25日施工单位北京城建集团有限责任公司国家博物馆工程项目经理部分项工程名称交底提要老馆外装修脚手架施工方案交底交底内容：5.严格遵守拆除顺序，由上而下，后搭设的先拆，先搭设的后拆。即：安全网栏杆脚手板剪刀撑小横杆大横杆立杆等。严禁上下同时进行拆除作业。6.连墙点在位于其上的全部可拆杆件都拆除之后才能拆除，随拆除进度逐层拆除。严禁先将连墙件整层或数层拆除后再拆除脚手架。分段拆除高差不大于2步，如高差大于2步，增设连墙件加固。7.拆除时统一指挥，上下呼应，动作协调，互相配合，禁止单人进行拆除。8.拆除时严禁架杆接触电线，并采取隔离电线措施。9.拆下的杆配件应以安全的方式运出，严禁向下抛掷。10.拆除架子以“先搭的后拆、后搭的先拆”为原则，应由上而下按层按部的拆除，先拆护身栏、脚手板和排木，再依次拆除十字扣的绑扎和接杆，拆除全部十字扣、连墙件以前，必须搭好斜支撑，防止架子倾斜，禁止采用推倒或拉倒的方法拆除。8. 脚手架成品保护1.钢管进场卸料时,应逐根搬运。2.脚手架搭设过程中，应注意对柱、梁等混凝土构件的棱角及表面加以保护。3.脚手架拆除时，应注意对装修外墙面的保护。4.施工过程中不得随意拆除安全网。共9页 第9页审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
