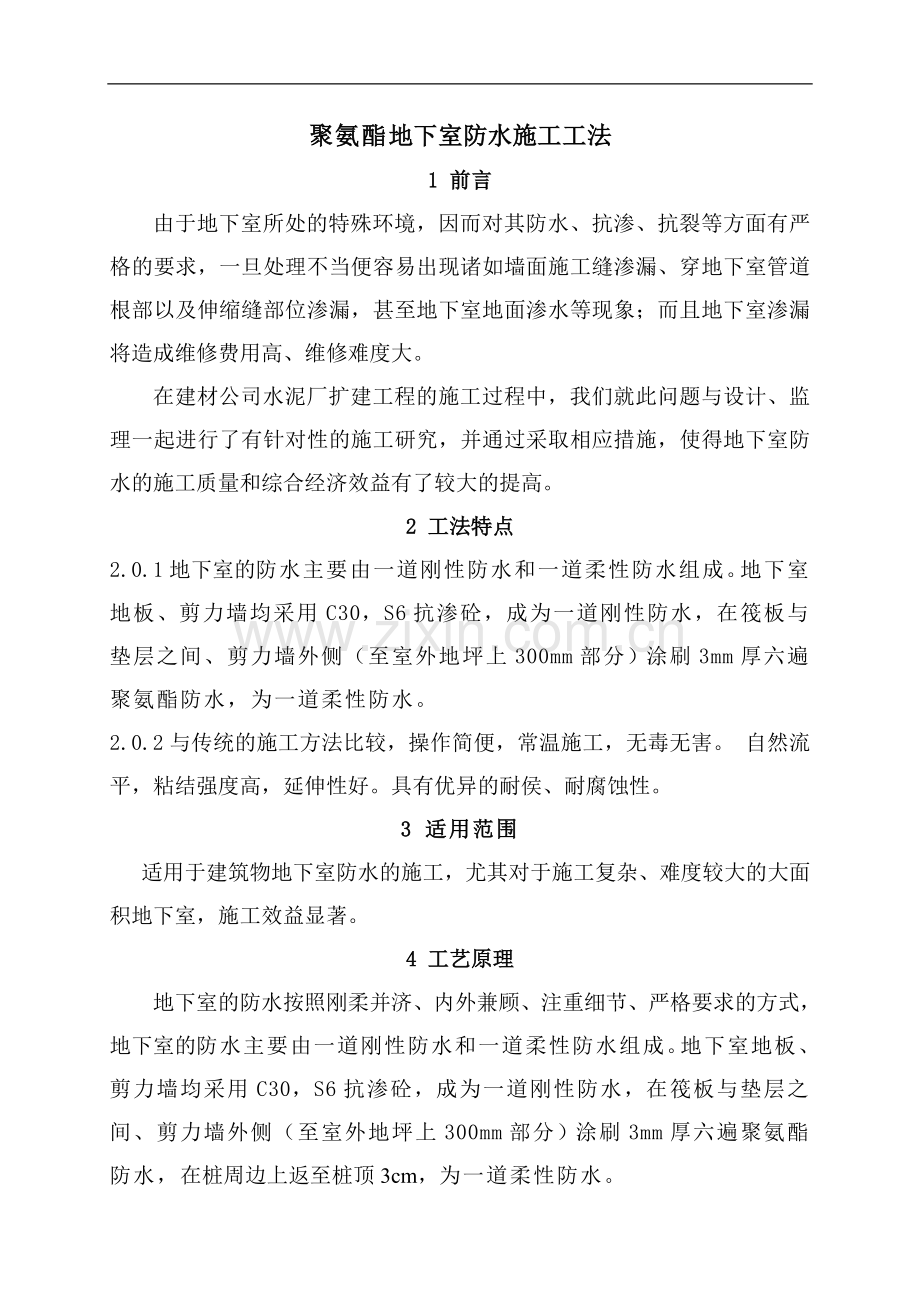

聚氨酯地下室防水施工工法
1 前言
由于地下室所处的特殊环境，因而对其防水、抗渗、抗裂等方面有严格的要求，一旦处理不当便容易出现诸如墙面施工缝渗漏、穿地下室管道根部以及伸缩缝部位渗漏，甚至地下室地面渗水等现象；而且地下室渗漏将造成维修费用高、维修难度大。
在建材公司水泥厂扩建工程的施工过程中，我们就此问题与设计、监理一起进行了有针对性的施工研究，并通过采取相应措施，使得地下室防水的施工质量和综合经济效益有了较大的提高。
2 工法特点
2.0.1地下室的防水主要由一道刚性防水和一道柔性防水组成。地下室地板、剪力墙均采用C30，S6抗渗砼，成为一道刚性防水，在筏板与垫层之间、剪力墙外侧（至室外地坪上300mm部分）涂刷3mm厚六遍聚氨酯防水，为一道柔性防水。
2.0.2与传统的施工方法比较，操作简便，常温施工，无毒无害。 自然流平，粘结强度高，延伸性好。具有优异的耐侯、耐腐蚀性。
3 适用范围
适用于建筑物地下室防水的施工，尤其对于施工复杂、难度较大的大面积地下室，施工效益显著。
4 工艺原理
地下室的防水按照刚柔并济、内外兼顾、注重细节、严格要求的方式，地下室的防水主要由一道刚性防水和一道柔性防水组成。地下室地板、剪力墙均采用C30，S6抗渗砼，成为一道刚性防水，在筏板与垫层之间、剪力墙外侧（至室外地坪上300mm部分）涂刷3mm厚六遍聚氨酯防水，在桩周边上返至桩顶3cm，为一道柔性防水。
5 施工工艺流程及操作要点
5.1工艺流程
基层施工→涂刷底胶→涂膜防水层施工→细部节点施工→基础、墙外侧防水层→加强混凝土养护。
5.2操作要点
5.2.1基层施工
1混凝土地面层基本上平整，密实、干燥，基面上无浮土、油污、废料，如有渗漏，先作堵漏处理，伸缩缝等接缝处作嵌缝处理。
2地下室底板外围，地梁、承台外模均采用MU10普通红砖，M5水泥砂浆砌筑成型，在里侧抹1：2水泥砂浆20mm厚；砖模净高小于1M时为120墙厚，大于1M小于1.5M时为240墙厚。
3在下层砼垫层、砖模之间填300厚1：8炉渣砼，夯实压平，再进行上层砼垫层浇筑（见图5.2.5-1）。
5.2.2涂刷底胶
底涂施工时，将A组B组份按配比搅拌均匀（A：B=1：3），加入稀释剂，将料液配稀一点有利于渗透，底涂施工可用滚筒施工，6小时左右进行下一道施工。
5.2.3涂膜防水层施工
1待底涂完全固化后即可进行中涂施工，将A、B组以1：3比后的料在30分钟内用完，以免造成浪费。施工工具用橡胶刮板，立面施工使用滚筒，刷涂一遍后，贴一层玻纤布，再刷涂一遍以增加强度。
2中涂完全固化后，24小时进行面涂施工，施工工艺跟中涂一样，厚度在3mm左右，涂刷3遍，固化后即成为光亮有弹性，无接缝一体的涂膜，阴阳角处涂饱满，并加贴一层500mm宽高分子防水卷材增加强度。
5.2.4细部节点施工
1桩头处理方法
1）施工混凝土垫层时为了保证桩根的防水要求，在垫层与桩头接触的中部50mm处的位置钉一条橡胶止水条，必须保证其位置；
2）根据图纸要求桩头标高，在桩身超平画一道水平标高线。用手提电锯沿水平线切割一道水平缝，用风镐将缝上大部分砼凿掉即可，余下小部分为人工用钻子清除，保证桩头平整。
3）桩头部位防水向桩内返30mm，见图5.2.4-1。
图5.2.4-1
2伸缩缝部位处理方法
1）混凝土垫层与筏板基础之间全部涂刷3mm聚氨酯防水；
2）伸缩缝部位设置折线型钢板，使其伸缩缝具有一定的伸缩量。
3）伸缩缝外侧增设两遍高分子防水作为柔性防水。
4）为了较好的保护高分子防水层，在外侧砌筑240ｍｍ厚红砖砌体，保护防水层，待达到一定强度后进行室外回填。见图5.2.4-2。
图5.2.4-2
3施工缝部位处理方法：
剪力墙施工缝留于基础筏板上返300mm的位置，按照规范要求增设止水钢板。
1）支设上返带时保证钢板位置的准确；
2）遇混凝土框架柱时止水钢板连续通过；
3）钢板连接时保证焊缝符合防水要求。
见图5.2.4-3

止水钢板做法 防水附加层做法
图5.2.4-3
4防水接茬部位保护到位：
根据施工要求基础平面防水层与立面防水在剪力墙根部要有一次接茬，接茬部位一般直接裸漏在外面，支设剪力墙时非常容易破坏，我们使用铺贴一层高分子防水卷材，并加一层丁砖保护，保证了涂抹防水接茬良好。见图5.2.4-4

图5.2.4-4
5穿墙管道处做法
穿墙管道部位长期埋于地下腐蚀，而且管子根部较为难处理，处理措施如下：
1）穿墙管子加设止水钢板；
2）穿墙管刷防锈漆处理；
3）管道外侧加法兰盘、盲板连接并加设油麻水泥填充。
见图5.2.4-5

图5.2.4-5
5.2.5基础、墙外侧防水层
涂刷前先在基面涂一层与涂膜相容的基层处理剂，涂刷待前遍涂层干燥成膜后进行，每遍涂刷时交替改变涂层的涂刷方向；涂刷防水层的施工缝注意保护，搭接缝宽度大于100mm，接涂前将表面处理干净。涂刷先做转角处、穿墙管道、变形缝等细部节点处，后进行大面积涂刷。涂刷施工完毕后，及时做好保护层，采用20mm厚1：2.5水泥砂浆层保护。以阴阳角为中心铺贴500mm宽的防水附加层（高分子防水卷材）。
5.2.6加强混凝土的养护
1墙面用水管喷水，设专人每两个小时润一次，保证其混凝土表面始终
处于潮湿状态；
2筏板上表面采用覆盖塑料薄膜养护保证其表面的潮湿状态。
6 材料与设备
6.1 聚氨脂材料主要技术指标执行标准GB/T 19250-2003标准见表6。
表6 聚氨脂材料主要技术指标
项目
指标
拉伸强度/MPa  ≥
1.9
断裂伸长率/%  ≥
450
撕裂强度/(N/mm)  ≥
12
低温弯折性/℃  ≤
-35
不透水性0.3MPa 30min
不透水
固体含量/%  ≥
92
表干时间/h  ≤
8
实干时间/h  ≤
24
表干时间/h  ≤
8
6.2工具
混凝土搅拌机、插入式振捣棒、手锤、铲子、刀片、滚筒、塑料胶板等。
7 质量控制
7.1质量控制标准
防水混凝土的结构，符合《地下工程防水技术规范》GB50108－2001下列规定：
7.1.1结构厚度不应小于250mm；
7.1.2裂缝宽度不得大于0.2mm，并不得贯通；
7.1.3迎水面钢筋保护层厚度不小于50mm。
7.1.4防水工程经雨季或试水观察，任何部位未发生渗漏现象。
7.1.5配合搅拌均匀，注意称量要准确，AB料混合偏差不大于±5%。
7.2质量保证措施
7.2.1涂刷前先在基面涂一层与涂膜相容的基层处理剂；
7.2.2涂膜多遍完成，涂刷待前遍涂层干燥成膜后进行；
7.2.3每遍涂刷时交替改变涂层的涂刷方向，同层涂膜的先后搭茬宽度为30～50mm。
7.2.4涂刷防水层的施工缝注意保护，搭接缝宽度大于100mm，接涂前将表面处理干净。
7.2.5涂刷先做转角处、穿墙管道、变形缝等细部节点处，后进行大面积涂刷。
7.2.6涂刷施工完毕后，及时做好保护层，采用20mm厚1：2.5水泥砂浆层保护。
7.2.7以阴阳角为中心铺贴500mm宽的防水附加层，高分子防水卷材。
8 安全措施
8.0.1进入施工现场的作业人员，必须首先参加安全教育培训，考试合格方可上岗作业。
8.0.2正确使用劳动防护用品, 现场施工戴好安全帽、口罩、手套等防护用品，必须穿软底鞋，不得穿硬底或带钉子的鞋。
8.0.3处理防水部位，用手接触掺和剂时，戴橡胶手套或橡胶手指套。
8.0.4防水施工所用的材料属易燃物质，贮存、运输和施工现场严禁烟火，通风良好，还必须配备相应的消防器材。
8.0.5使用手持电动工具,配备相应规格的漏电保护器,每次使用前检查其是否完好可靠，作业前应试机检查，作业时应戴绝缘手套。
8.0.6防水、堵漏施工照明用电，电压降到12～36V 以下，以防触电。
8.0.7施工现场的机电设备、闸箱、电焊机，有可靠的防雨措施。电器操作由专业人员进行，严禁非专业人员操作。
9 环保措施
9.0.1在工程施工过程中严格遵守国家颁布的有关环境保护的法律、法规和规章制度，加强对施工燃油、工程材料、设备、废水、生产生活垃圾、废渣的控制和治理，遵守废物处理的规章制度，随时接受相关单位的监督检查。
9.0.2在建设单位划定的施工区域内，合理布置作业点和施工机具及施工材料的堆放点。根据施工平面图，经常清理施工道路，确保通道的畅通。
10 效益分析
10.0.1与卷材防水施工材料比较,聚氨脂防水约30元/㎡，普通的卷材防水约每平35元/㎡。从材料方面，节省了5元/㎡；
10.0.2与卷材防水施工工期、质量比较，对于有较高防水要求的工程，提前工期时间，杜绝地下室防水渗漏的质量通病。
10.0.3与卷材防水施工方法比较，操作简便，常温施工，无毒无害。 自然流平，粘结强度高，延伸性好。具有优异的耐侯、耐腐蚀性。
11 工程实例
**集团建材公司水泥厂扩建工程，单位工程：201－原料储存及配料、202－水泥粉磨及输送、203－水泥储存、包装及散装；工程总建筑面积9564.9m2,其中防水面积3260m2，防水工程包括地下室、地下基坑。基础为上返梁筏基础、桩基础，基坑开挖平均深度自室外自然地坪下5.3m、6.5m。采用此工法施工，节约直接节省材料费16300元。以上工程已进投入使用，至今无渗漏现象。
