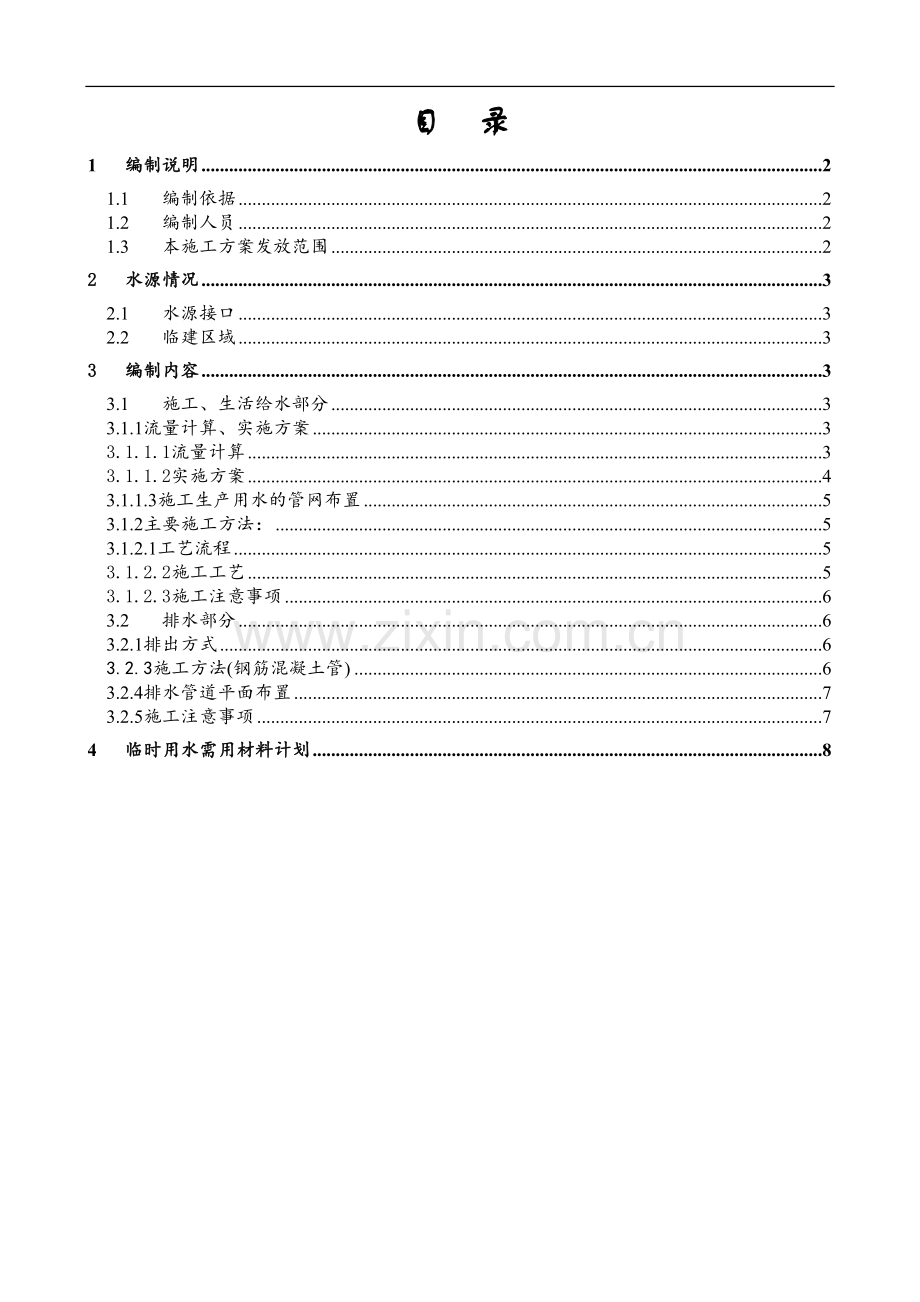

1、目 录1编制说明21.1编制依据21.2编制人员21.3本施工方案发放范围22水源情况32.1水源接口32.2临建区域33编制内容33.1施工、生活给水部分33.1.1流量计算、实施方案33.1.1.1流量计算33.1.1.2实施方案43.1.1.3施工生产用水的管网布置53.1.2主要施工方法:53.1.2.1工艺流程53.1.2.2施工工艺53.1.2.3施工注意事项63.2排水部分63.2.1排出方式63.2.3施工方法(钢筋混凝土管)63.2.4排水管道平面布置73.2.5施工注意事项74临时用水需用材料计划8 1 编制说明1.1 编制依据1.1.1 临时用水根据业主提供的南面和北面两
2、个水井(出水量250m/h)和施工用水的需求1.1.2 依据的主要规范:给水排水管道工程施工及验收规范(GB50242-2002)建筑施工手册(第四版)1.2 编制人员编制人员: 1.3 本施工方案发放范围工程部、技术部、质量部、机电部、合约部XX国际大酒店项目经理部 2008年3月13日2 水源情况2.1 水源接口业主方提供南面和北面两个深水井,以及市政管网DN80接口。2.2 临建区域根据施工现场实际情况,拟在工地北部设管理人员办公生活区。3 编制内容3.1 施工、生活给水部分3.1.1流量计算、实施方案3.1.1.1流量计算a.现场施工用水量q1计算本工程采用自拌混凝土(电子计量),为简
3、化计算,以养护砼用水量计算,计算公式为:式中:K1未预计的施工用水系数,取1.15;K2用水不均衡系数,取1.50;N1砌筑每立方米砌块总用水量取300L/ m3。b.现场施工机械用水量q2计算现场施工机械用水量计算公式为:式中:K1未预计的施工用水系数,取1.15;K3机械施工用水不均衡系数,取2.00;Q2一台对焊机每天工作8小时计,一个木工加工棚一个台班计;N2每台对焊机耗水量300L/台h,每个木工加工棚耗水量25L/台班。c.施工现场生活用水量q3计算考虑现场高峰人数,每人每天用水量以40L计,计算公式为:d.生活区生活用水量q4计算考虑生活区高峰人数,每人每天用水量以70L计,计算
4、公式为:e.消防用水量q5计算根据规定,现场面积在25公顷以内同时发生火灾1次,消防用水定额按1015L/s考虑。根据现场总占地面积,q5取10L/s。f.总用水量Q计算q1+q2+q3+ q4=10.0110根据规定,当工地面积小于25公顷而且q1+q2+q3+ q4q5时,采用用水量大的原则,现场总用水量为:Q= q1+q2+q3+ q4=10.01L/sg.供水管径计算考虑供水流速为=2m/s,计算公式为:故水管主管径按常规选用80mm即可。3.1.1.2实施方案水源及主干管设置生产施工用水由2#加压泵房引出,主管采用DN80的镀锌钢管至群楼中部,再分支为DN65、DN50的次主管至各个
5、现场用水点,每个用水点设置1个DN32的截止阀;生活区用水由2#加压泵房引出,主管采用DN50的镀锌钢管至生活区,由南向北减小管径,每个用水点设置1个截止阀。主体结构施工时,施工区域内沿建筑物边设置1 个给水点,并在给水点设置给水立管,每层设置给水点,以满足各楼层施工用水需要。另从明珠大道市政给水管网开DN80T与生产、生活用水接通形成环网,中间设置闸阀;从经济角度考虑,平时施工用水仍主要利用井水,管理人员生活用水为市政自来水,两路水源用闸阀断开;如加压泵需维护修理期间,可采用市政压力供给裙楼施工用水,保证不延误工期;室内给水详见临水详图。3.1.1.3施工生产用水的管网布置由于管网压力不能满
6、足施工供水要求,考虑采用加压泵加压供水的方式供水,其中:生产施工用水由2#加压泵引出,生活区用水由1#加压泵引出。具体布置如下:2#水井为生产施工用水水源,在2#水井附近设置2#蓄水池,蓄水容量为30m以上(4m*4m*3m),施工用水由2#蓄水池经2#加压泵房加压,提供生产施工用水,主管采用DN80镀锌钢管螺纹连接埋地敷设;1#水井为生活水水源,在1#水井附近设置1#蓄水池,蓄水容量为6m以上(2m*2m*2m),生活用水由1#蓄水池经1#加压泵房加压,引镀锌钢管螺纹连接至厨房及卫生间用水点;由于榆林地区冬季气温很低,因此主要用水管网都必须于冻土层下埋地敷设。3.1.1.3.1消防用水的管网
7、布置在生活区及各木工加工房,均设置室外消防栓,工地环网每50米设置一处室外地上式消火栓,裙房每层设34个消火栓,塔楼每层设1个消火栓,材料库房、工具房、厨房及配电房、各楼层设置干粉灭火器。3.1.1.3.2生活热水管理人员区域设置大功率热水器供给热水;劳务人员区域设置燃煤锅炉定时段供给热水。3.1.2主要施工方法:3.1.2.1工艺流程安装准备管沟验收管道清理覆沙管道及附件铺设就位管道连接(丝接)试压、冲洗、消毒验收。3.1.2.2施工工艺a. 管道的连接: 丝接;b. 管道的敷设:必须敷设于冻土层以下防管道结冻;c. 管道应敷设在原状土地基上或开挖后经过回填处理达到设计要求的回填层上。d.阀
8、门的安装:阀门的安装前应核对阀门的规格型号和检查阀门的外观质量;阀门安装前应作强度和严密性试验。3.1.2.3施工注意事项a.受榆林地区严寒天气影响,生产生活给水均埋设于冻土层下;b.给水冬季冰冻期夜间非作业时间内必须对施工供水管网进行泄水处理;c.对所有生活给水引上且暴露于室外管段进行保温处理;d.埋地给水管段覆土前必须做水压试验;e.生活用水管段施压完毕后必须做冲洗消毒处理。3.2 排水部分3.2.1排出方式3.2.1.1雨水经查榆林地区常年降雨量少,地质干燥,拟采用雨水地面渗排方式。3.2.1.2污废水污废水合流排放;生活污废水先排至生活区修建的化粪池内,再经排水管道及沉淀池排至市政污水
9、管道;其中,食堂内废水进入管网之前必须经过隔油池。3.2.3施工方法(钢筋混凝土管)3.2.3.1工艺流程放线管沟开挖作垫层管线下料井筒,流槽砌筑,接口连接闭水试验隐蔽验收。3.2.3.2操作方法a.材料验收:混凝土管无裂缝,接口无缺陷。确定排水管规格型号,所有材料经检查后方可下料;b.下料:采用压绳法下料,保证管道坡度及标高满足设计要求;c.检查井及流槽: 排水检查井需作流槽,应用混凝土浇注或用砖砌,并用水泥砂浆抹光。排污管流槽上壁与管道顶持平,雨水管道流槽高度为管径的一半。流槽下部断面为圆形或半圆。d.基础及接口:此混凝土管为平口管,采用水泥钢丝网抹带接口,钢丝网宽度在20CM左右,抹带厚
10、度约2.5CM.。抹带前将管口外壁凿毛,保持干净,当管径小于等于500mm时,抹带一次完成,当管径大于等于500mm时,抹带分两次完成,抹带不得有裂纹。e.隐蔽前作闭水及通水试验,排水应通畅,无堵塞,接口处无渗漏。检测方法:按检查井分段试验,试验水头应以试验段上游管顶加1M,时间不少于30min,逐段观察。3.2.4排水管道平面布置详见榆林国际大酒店临建给排水总平面布置图;室内排水详见临水详图。3.2.5施工注意事项污水管道坡度不小于0.5%。4 临时用水需用材料计划表2 临时用水需用材料计划表序号水电设施名称规格/型号单位配置数量开始使用时间来源1加压泵DN80扬程120米台12008年3月
11、上旬新购2镀锌钢管DN80米602008年3月上旬新购3镀锌钢管DN65米1802008年3月上旬新购4镀锌钢管DN50米7402008年3月上旬新购5镀锌钢管DN40米1602008年3月上旬新购6镀锌钢管DN32米2202008年3月上旬新购7镀锌钢管DN25米1002008年3月上旬新购8闸 阀DN80个12008年3月上旬新购9闸 阀DN65个22008年3月上旬新购9闸 阀DN50个82008年3月上旬新购10闸 阀DN40个32008年3月上旬新购11闸 阀DN32个52008年3月上旬新购12闸 阀DN25个32008年3月上旬新购13闸 阀DN20个12008年3月上旬新购14UPVC排水管75米182008年3月上旬新购15UPVC排水管110米242008年3月上旬新购16UPVC排水管160米242008年3月上旬新购17UPVC排水管200米42008年3月上旬新购18UPVC排水管250米402008年3月上旬新购19钢筋混凝土管DN200米1302008年3月上旬新购20钢筋混凝土管DN250米1502008年3月上旬新购21钢筋混凝土管DN300米3002008年3月上旬新购22生活加压泵扬程25米,3m3/h台12008年3月上旬新购部分材料可根据实际施工需要进行适当调整。
