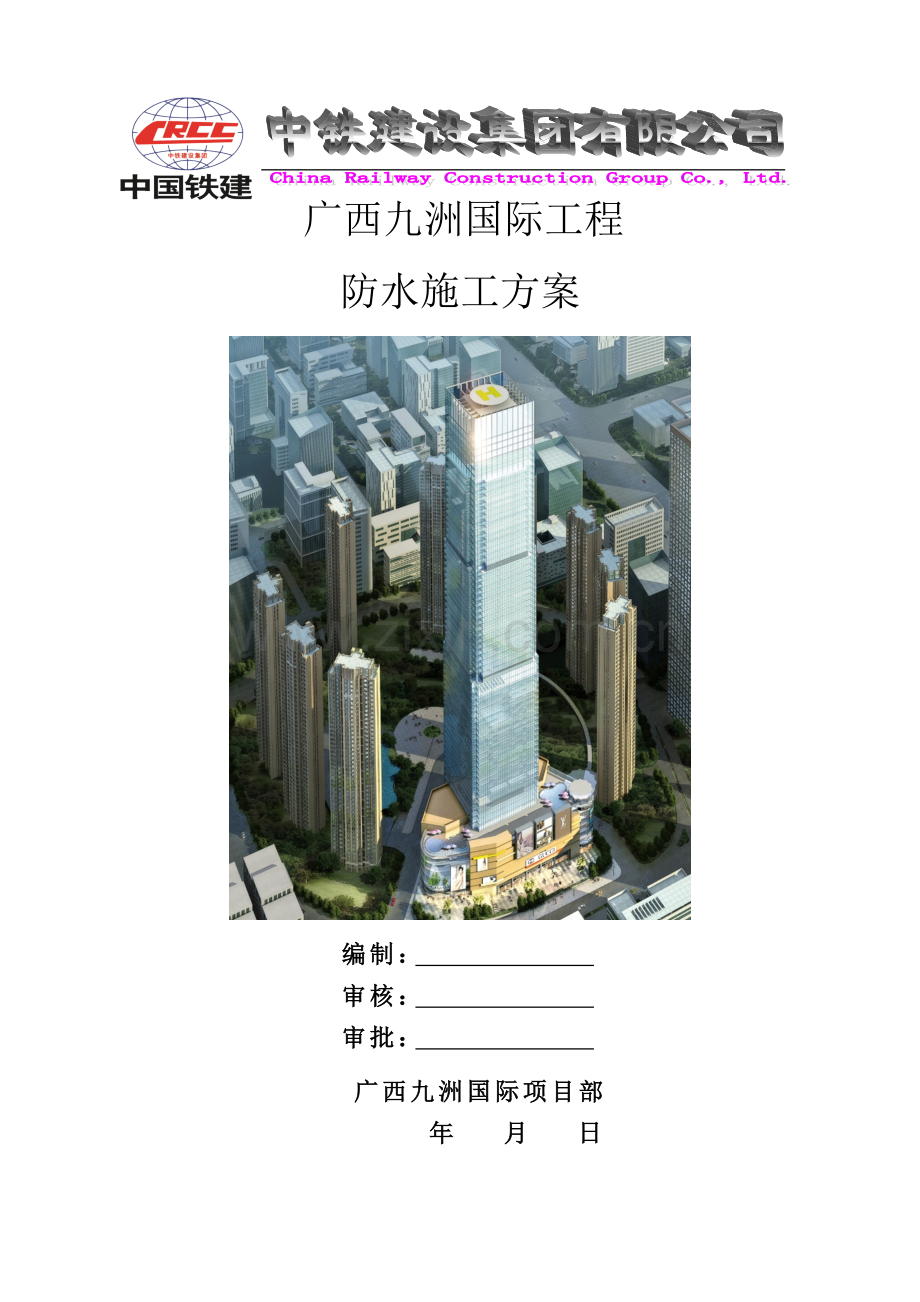

广西九洲国际工程
防水施工方案

编制：
审核：
审批：
广西九洲国际项目部
年 月 日

目 录
一、工程概况 1
二、防水工程施工情况 2
2.1、防水概况 2
2.2、施工重难点及应对措施 3
三、编制依据 4
3.1、工程建设文件 4
3.2、 所用规范、图集 4
四、防水工程施工部署 4
4.1、施工组织 4
4.2、施工总体顺序 5
五、施工准备 5
5.1、人员准备 5
5.2、材料准备 6
5.3、机具准备 6
5.4、技术准备 7
六、刚性防水（防水混凝土）施工工艺 7
6.1、技术要求及施工要求见混凝土施工方案 7
6.2、细部施工 7
七、地下室防水施工工艺 10
7.1、地下室底板卷材防水施工工艺 10
7.2、地下室外墙卷材防水施工工艺 15
7.3、地下室顶板卷材防水施工工艺 16
八、屋面防水施工工艺 22
九、外墙面防水施工工艺 22
十、内墙面防水施工工艺 22
十一、楼面防水施工工艺 24
十二、游泳池防水施工工艺 25
十三、 质量验收标准及验收责任 27
十四、分项工程质量通病的防范与处理措施 28
十五、 分项工程的安全防护措施 29
十六、环境及文明施工措施 30

一、工程概况
广西九洲国际工程位于南宁琅东新区东盟商贸核心区，中新路9号。该地块与华润地块关系紧密，互为整体。用地周边西、北、南三面为华润开发在建项目，东面紧临市政道路-中新路。总建筑面积为214388.77m2, 地下建筑面积为52380.28m2, 地上建筑面积为162008.49m2。其±0.00 相当于绝对标高+102.60米。大楼地下六层，地上七十一层，结构总高度 301.6m，加屋顶停机坪总高度317.6m；大楼分三部分，分别为办公主楼，五星级酒店，商业裙楼。负一层至五层为商场，六至二十五层为五星级酒店客房及配套用房，二十六层至七十一层为办公用房，其中在十层、三十三层及五十一层设为避难及设备层。
项目总平面图如下：

二、防水工程施工情况
2.1、防水概况
该工程主要采用刚性防水（P6、8、10）和柔性防水相结合的方式。主要防水材料有：防水混凝土、3mm止水钢板、3厚SBS改性沥青防水卷材、350号石油沥青防水卷材、高分子复合单面自粘防水卷材、2厚双面自粘性高分子复合防水卷材、聚氨酯防水涂膜、 水泥基双组分聚合物防水涂料、氯丁胶乳防水砂浆等。
表一 防水工程概况
1
地下室防水
底板
刚性防水
C40（塔楼）/C35（其余）防水混凝土，
抗渗等级为P10
柔性防水
两层3厚SBS改性沥青防水卷材
350号石油沥青防水卷材
侧壁

刚性防水
C35/C40防水混凝土，抗渗等级为P6、8、10
柔性防水
两层3厚SBS改性沥青防水卷材
顶板
刚性防水
C35防水混凝土，抗渗等级为P6
柔性防水
高分子复合单面自粘防水卷材2厚
集水井内防水
刚性防水
C35、C40防水混凝土，抗渗等级为P10
柔性防水
高分子复合双面自粘防水卷材3厚
（水泥基双组份）聚合物防水涂膜2厚
2
屋面
上人屋面、不上人屋面、屋面设备安装位置
柔性防水
2厚聚聚合物防水涂膜
2厚双面自粘性高分子复合防水卷材
天面排水沟等
柔性防水
2厚（水泥基双组份）聚合物水涂膜，分纵横两道涂刷
2厚双面自粘性高分子复合防水卷材一层
2厚单面自粘性高分子复合防水卷材一层
3
内墙
卫生间、洁具间、厨房、开水间
粗加工中心、洗衣房、员工更衣室
柔性防水
氯丁胶乳防水砂浆
4
外墙2
干挂石材外墙面
柔性防水
刷1.2厚聚氨酯防水涂料
4
楼面
卫生间、洁具间、厨房、开水间
粗加工中心、洗衣房、员工更衣室
柔性防水
2mm高分子防水涂料
水泵房和其他可能有水的设备机房
柔性防水
2厚水泥基双组分聚合物防水涂料
5
游泳池
底板，侧壁
刚性防水
C35防水混凝土，抗渗等级为P6
柔性防水
2厚自粘性高分子防水卷,
2厚合成高分子防水卷材
泳池周围顶板
刚性防水
C35防水混凝土，抗渗等级为P6
柔性防水
2厚合成高分子防水卷材
遇墙卷起高度完成面以上500mm
溢水沟
刚性防水
C35防水混凝土，抗渗等级为P6
柔性防水
2厚聚氨酯防水涂膜
3厚APP改性沥青防水卷材
2厚附加防水卷材一层
排水沟
刚性防水
C35防水混凝土，抗渗等级为P6
柔性防水
2厚水泥基双组分聚合物防水涂料
2厚双面自粘性高分子复合防水卷材一层
2厚单面自粘性高分子复合防水卷材一层

2.2、施工重难点及应对措施
1、该建筑地下6层，最深处埋深达26.5米，因此外墙卷材容易脱落。
主要应对措施：每层卷材及保护层施工完成后，及时进行验收并进行回填土回填保护。
2、主楼采用人工挖孔桩基础，地下室抗浮采用大量抗浮锚杆，因桩头及抗浮锚杆接头处卷材接茬处多，阴阳角较多，容易造成质量隐患。需要求工人施工时严格按照技术交底施工。
主要应对措施：技术交底节点做法要详细明了，并交底到每一个施工工人手里，要求工人施工时严格按照技术交底施工，隐蔽验收要重点检查质量隐患部位。
3、后浇带、施工缝等薄弱部位较多，需特殊处理。
主要应对措施：严格按照规范要求编制后浇带、施工缝节点做法，施工中应及时检查止水钢板预埋、卷材附加层粘贴等是否符合要求，并对工人进行指导。
4、卫生间、洗衣房等处室内防水特别容易在管根部位渗漏，故在室内做涂膜防水施工时需对管根处做加强处理。
主要应对措施：按要求对管道根部用砂浆做圆弧角，隐蔽验收对管根部做重点检查。
三、编制依据
3.1、工程建设文件
表二
序号
图纸名称
图纸编号
日期
1
广西九洲国际建筑、结构图纸

2012.3.27
2
广西九洲国际施工组织设计

2012.5.4
3
广西九洲国际设计变更

3.2 、所用规范、图集
表三
序号
类别
规范
编号
1
国家
《高层建筑混凝土结构设计与施工规范》
GB50204-2002
2
国家
《地下工程防水技术规范》
GB50108-2008
3
国家
《地下防水工程质量验收规范》
GB50208-2011
4
国家
《屋面工程技术规范》
GB50345-2004
5
国家
《屋面工程质量验收规范》
GB50207-2002
6
国家
《混凝土外加剂应用技术规范》
GB50119-2003
7
国家
《混凝土质量控制标准》
GB50164-2011
8
国家
《建筑工程施工质量验收统一标准》
GB50300-2001
9
国家
《混凝土结构施工图平面整体表示方法制图规则和构造详图》
11G101-1
10
国家
地下建筑防水构造
10J301
11
国家
聚氨酯防水涂料
GB/T 19250-2003
四、防水工程施工部署
4.1、施工组织
为加强现场管理力度，保证施工质量、安全、文明施工等项目标的实现，组织了强有力的管理体系：

图一 组织机构图
4.2、施工总体顺序
图二 施工顺序图
五、施工准备
5.1、人员准备
为保证基础部位防水施工的质量，项目部组成专门管理小组（见表）并将人员分工及劳动力做出提前安排。
表四 施工管理人员
序号
管理职责
姓 名
职 务
1
施工总负责
张学臣
项目经理
2
技术负责
任纪宏
总工
3
质量负责人
陈兴国
质量负责
4
项目协调
任志刚
工程经理
5
技术负责
杨扬
技术负责
6
技术
葛元辉
技术员
7
材料
黄荣律
材料主管
表五 劳动力准备计划
工 种
防水工
电 工
后 勤
地下防水阶段工人数
50
5
3
装修阶段防水工人数
40
5
5
5.2、材料准备
防水混凝土、3mm止水钢板、3厚SBS改性沥青防水卷材、350号石油沥青防水卷材、高分子复合单面自粘防水卷材、2厚双面自粘性高分子复合防水卷材、聚氨酯防水涂料、水泥基双组分聚合物防水涂料，氯丁胶乳防水砂浆、汽油等。

表六 主体施工阶段主要防水材料

表七 高聚物改性沥青类防水卷材的主要物理性能

表八 合成高分子类防水卷材的主要物理性能

5.3、机具准备
表九 机具准备计划
工具名称
规 格
用 途
高压吹风机
300W
清理基层
扫帚
普通
清理基层
喷灯
普通
焊接卷材
小平铲
小型
清理基层
铁桶
20L
装素水泥浆
压子
小型
压实卷材接缝
剪刀
普通
剪裁卷材
滚刷
10个
涂刷涂料
皮卷尺
30m
度量尺寸
钢卷尺
2m
度量尺寸
小线绳
/
弹基准线
彩色粉
/
弹基准线
粉笔
/
标记
灭火器
/
预防火灾
刮板
10个
涂刷涂料
油漆刷
10个
涂刷涂料

5.4、技术准备
（1） 、施工前技术管理人员必须认真审图，将施工图中存在的问题及时纳入自审记录中，通过图纸会审予以解决，并组织研讨合理土方开挖方案，做好施工前的技术准备工作。
（2）、积极参与包括业主、监理、设计、地质等各方参加的技术交底和协调会议，提出施工过程中需要解决的问题和需要澄清的问题，确保施工顺利进行。
（3）、防水工程必须由专业队施工，操作人员持证上岗，所用材料必须经现场取样送检合格后方可使用。
六、刚性防水（防水混凝土）施工工艺
6.1、技术要求及施工要求见混凝土施工方案
6.2、细部施工
1、施工缝及止水带布置要求

图三 地下室迎水壁板施工缝及止水带示意图
2、施工缝处理
水平施工缝处中预埋3×300止水钢板. 在施工缝上浇筑混凝土前，必须将施工缝处的混凝土表面凿毛，清除浮粒和杂物，用高压水冲洗干净，保持湿润，铺设3～5cm厚同标高减石子混凝土，随后浇筑上部混凝土。

图四 地下室壁板施工缝做法
3、后浇带处理
后浇带宽度为1000mm，在钢筋绑扎时，钢筋主筋对齐绑扎不断开，施工缝做成平缝，用钢丝网隔离，在后浇带的两侧的底板中间设3厚300mm宽钢板止水带，后浇带宜在楼层浇灌混凝土后两个月，至少不得少于40天，采用比设计强度等级提高一级的混凝土浇筑密实，在后浇带两侧砌2皮砖灌水养护不少于2周。

图五 地下室底板后浇带处理

图六 地下室侧壁后浇带处理
4、外墙穿墙套管、穿墙螺杆防水做法
外墙穿墙套管采用主管直接埋入混凝土内的固定式防水法，在套管中部焊100mm 宽5mm 厚止水钢板环，迎水面预留凹槽，槽内密封膏填实。 外墙穿墙螺杆采用螺杆直接埋入混凝土内的固定式防水法，在螺杆中部焊30mm宽5mm厚方形止水钢环（见图），迎水面预留凹槽，槽内清理干净后用密封膏封头，用1:2防水砂浆抹平。
图七 止水螺杆做法

图八 穿墙套管做法
七、地下室防水施工工艺
7.1、地下室底板卷材防水施工工艺
7.1.1准备工作
<1>.材料
(1) SBS改性沥青防水卷材，350号石油沥青防水卷材，水泥基渗透结晶防水涂料，聚合物防水砂浆，遇水膨胀止水环。
(2) 配套材料：汽油、接缝密封膏、基层处理剂等。
<2>.作业条件
(1) 基层表面应坚实、平整、干净、无积水。
(2) 清理基层表面油污、砂子等杂物，凸出表面的石子、砂浆疙瘩等清理干净。
(3) 阴阳角采用水泥砂浆抹成圆弧，阴角圆弧最小半径50mm,阳角圆弧最小半径20mm。
(4) 地下室底板四周从防水垫层起砌防水导墙，防水导墙高度=基础底板高度+60mm。
7.1.2工艺流程：
基层清理、修补、润湿→刷基层处理剂→桩头、抗浮锚杆防水处理→附加层施工→铺第一层卷材→铺第二层卷材→点粘350石油沥青防水卷材→卷材搭接、收头密封→检查修补→验收→防水保护层施工
(1) 基层清理、修补、润湿：对基层表面进行清洁、修补处理，干燥的基面应充分湿润，但不得有明水。
(2) 刷基层处理剂：将基层表面清理干净后，用长把滚刷在基层上均匀涂刷基层处理剂一遍；阴阳角部位用毛刷涂刷，厚薄一致，不得有漏刷、透底等缺陷，干燥后（手感不粘），方可进行下道工序施工。
(3) 桩头、抗浮锚杆防水施工：
桩头施工程序：桩头清理→水泥基渗透结晶防水涂料涂刷→涂刷聚合物防水砂浆→放置遇水膨胀止水环→底板防水施工→保护层
桩头清理： 桩头用铁刷将浮土及浮浆清理干净，涂刷水泥基防水涂料（配比详见产品说明书）1mm厚，覆盖至距桩边垫层300.涂刷后用塑料薄膜保温、保湿养护12小时 。
涂刷聚合物防水砂浆： 水泥基渗透结晶防水涂料养护完成后涂刷聚合物防水砂浆8mm厚（配比详见产品说明书）覆盖至距桩边垫层500，涂刷后用塑料薄膜保温、保湿养护 。
放置遇水膨胀止水环：聚合物防水砂浆涂刷完毕后，沿桩头钢筋套φ20（内径）遇水膨胀止水环并紧贴聚合物防水砂浆层。
图九 桩头防水施工
抗浮锚杆施工程序：锚头处理→水泥基渗透结晶防水涂料涂刷→涂刷聚合物防水砂浆→放置遇水膨胀止水环→底板防水施工→保护层
锚头处理：需将锚头内钢筋与钢管电焊，然后用密封膏密封钢管与钢筋间空隙
其余措施与桩头处理措施相同，节点图如下：
图十 抗浮锚杆接头做法
(4) 附加层施工：所有结构阴阳角、预埋件、后浇带、施工缝、穿墙套管等处增做一层卷材作为附加层，要求进行满粘，不得有空鼓。阴阳角的附加层宽度≥500mm，两边各250mm，在由三个面组成的阴角、底板外侧立面与平面交接处阴角、以及防水容易被从外侧损坏的地方，还需在防水外面加第三层附加保护层。后浇带处防水附加层宽1600mm。

图十一 卷材阳角裁剪配件

图十二 卷材阴角裁剪配件
(5)铺第一层防水卷材（满粘法施工）：铺贴卷材前，先在基层表面排好尺寸，弹出标准线；卷材粘贴两人一组，沿着弹好的基准线粘贴，并随时进行位置检查、调整，防止偏位。铺贴顺序为先平面后立面，从下往上。施工时将防水卷材按铺贴长度进行裁剪并卷好备用， 操作时将已卷好的卷材，用φ30 的管穿入卷心，卷材端头与起点比齐，点燃汽油喷灯或专用火焰喷枪，加热基层与卷材交接处，喷枪距加热面保持300-500mm 左右的距离，往返喷烤、观察，当卷材沥青刚刚熔化时，手扶管心两端向前缓缓滚动铺设，要求用力均匀，不窝气， 铺设压边宽度应掌握好。平立面处交叉搭接，接缝应留在底平面上距立面不小于600mm 处。卷材搭接宽度：长边搭接不小于100mm，短边搭接不小于150mm。根据地下工程防水技术规范要求，铺贴双层卷材时，上下两层及相邻两幅卷材搭接接头应相互错开1/2~1/3L（L 为防水卷材宽度）。
(6) 铺第二层防水卷材（满粘法施工）：。铺贴第二层防水卷材，铺贴方法同满粘法施工的第一层卷材施工。上下两层和相临两幅卷材的接缝应相互错开1/3～1/2幅宽，且两层卷材不得相互垂直铺贴。平立面处交叉搭接，接缝应留在平面上距立面不小于600mm处。
(7) 铺第三层防水卷材（点粘法施工）：点粘350石油沥青防水卷材，要求每平米至少有5个黏结点，每点面积不小于100mm×100mm，卷材搭接处应满粘。
(8) 卷材搭接、收头密封：
搭接宽度均为100mm。卷材与卷材之间采用满粘。长边搭接不小于100mm， 短边搭接不小于150mm,卷材接缝错开1/2幅宽，上下层卷材接缝错开1/2幅宽~1/3幅宽。底板卷材的收头应虚铺于四周外挡土墙上，并干砌一匹砖压住防止脱落。

图十三 卷材搭接图
(9) 检查修补：检查所有卷材面有无撕裂、刺穿、破损情况，维修时将缺陷部位清理干净，并严格按缺陷部位尺寸加宽80mm重新铺贴卷材。
(10) 验收：待每区域施工完施工队自检合格后报项目质检、技术人员验收，验收合格后报甲方、监理验收，填写《隐蔽工程验收记录》。
(11) 防水保护层施工：采用50mm厚细石混凝土保护层；保护墙上卷材采用20厚水泥砂浆保护层。

图十四 底板与侧墙交接处

图十五 积水井、电梯坑防水卷材防水做法
7.2、地下室外墙卷材防水施工工艺
外墙防水卷材施工在地下室外墙结构施工完毕后进行；铺贴立面卷材时应将接槎部位的各层卷材揭开，并将其表面清理干净，如卷材有局部损伤，应及时进行修补；侧墙为二层3mmSBS改性沥青防水卷材；底层防水卷材验收合格后才可铺设第二次防水卷材；铺贴卷材时应采取防止卷材下滑的措施。
7.2.1准备工作
同底板。
7.2.2 工艺流程
主要工艺流程：基层处理→20厚1:2水泥砂浆找平→刷冷底子油→附加层施工→铺贴防水卷材→卷材末端收头→防水保护层→肥槽回填
（1）、基层处理 地下部分结构施工完毕，基础结构验收完毕并合格后进行外墙防水施工。外墙模版拆除后，对外墙基层进行清理、修补，然后地下室外墙螺杆突出墙面的部分用气割割除，用密封膏对螺杆头进行封堵，然后用1:2防水砂浆将凹槽填平
（2）、20厚1:2水泥砂浆找平 基层处理完毕报验，合格后用20厚1:2砂浆对外墙进行找平，外墙墙角阴角用水泥砂浆抹成R=50mm的圆弧，阳角用磨光机打磨成R=10mm的圆弧。
（3）、刷冷底子油 用长把滚刷在基层上均匀涂刷基层处理剂一遍；阴阳角部位用毛刷涂刷，厚薄一致，不得有漏刷、透底等缺陷，干燥后（手感不粘），方可进行下道工序施工。
（4）、附加层施工 所有结构阴阳角、预埋件、后浇带、施工缝、穿墙套管等处增做一层卷材作为附加层，要求进行满粘，不得有空鼓。
阴阳角的附加层宽度≥500mm。报验合格后方可进行下道工序。
图十六 穿墙套管处卷材做法
（5）、铺贴防水卷材 地下室外墙采用2层3 厚改性沥青SBS 卷材防水，均满粘不得空鼓。搭接宽度：长边搭接不小于150mm，短边搭接不小于150mm。根据地下工程防水技术规范要求，铺贴双层卷材时，上下两层及相邻两幅卷材搭接接头应相互错开1/2~1/3L（L 为防水卷材宽度）。
图十七 侧壁卷材搭接图
（6）、卷材末端收头 喷灯热熔卷材缝边缘，待表面熔化后随即用小铁抹子将边缝封好，再用喷灯均匀细致地将边缝烤一遍保证接头密封，以免翘边。收头位置为上翻顶板500mm。
为防止卷材末端收头和搭接缝边缘剥落而产生渗漏现象，该部位必须用橡胶改性沥青冷胶剂密封处理，使其成为一个完整的防水层。
（7）、防水保护层 采用50mm 厚聚苯乙烯泡沫塑料保护层，用
聚醋酸乙烯胶粘剂粘贴 。
（8）、肥槽回填 肥槽回填采用3：7 灰土分层夯实，施工时应注意成品保护，以免碰坏防水层，防水专业施工队应设专人进行监督、管理。
7.3、地下室顶板卷材防水施工工艺
地下室结构施工完毕，顶板后浇带浇筑养护完毕后验收合格，即可进行防水工序。顶板防水采用为高分子复合单面自粘防水卷材2mm厚。高分子复合单面自粘防水卷材采用冷粘法施工，材料进入施工现场不的动用明火，施工现场及材料仓库严禁吸烟。
7.3.1准备工作
<1>.材料
(1)高分子复合单面自粘防水卷材尺寸、外观等必须符合相关标准要求，出场合格证、出场检验报告齐全并进场复验合格。；
(2)基层处理剂、密封膏等必须与高分子复合单面自粘卷材配套进场及相关证件齐全；
<2>.作业条件
(1) 基层应干燥，当基面潮湿时，应无明显积水。
(2) 基层表面清洁平整，用2m直尺检查，最大空隙不应大于5mm，不得有空鼓、开裂及起砂、脱皮等缺陷，空隙只允许平缓变化。若混凝土表面有收缩裂缝或贯穿裂缝，需先对裂缝进行处理。
(3) 平面铺贴卷材，基层处理剂表面应干燥；
(4) 高分子复合单面自粘防水卷材、基层处理剂、有机溶剂等，均属易燃物品，存放和操作应远离火源，并不得在阴暗处存放，防止发生意外。
(5) 卷材铺贴不得在雨天和大风环境中施工，最佳施工温度5℃以上，施工现场应有良好的通风条件，不能再零度以下或雨中施工。
7.3.2施工工艺
工艺流程：基层清理→找平层→附加层施工→涂刷基层处理剂→定位、弹线→铺设防水卷材→防水卷材收头的固定与密封→验收→细石混凝土
（1）基层处理：基层必须清理干净,缺陷已修补，结构施工时的钢筋地锚必须切割掉，保证切口圆滑不高于顶板面,并涂刷防锈漆。
（2）找平：20mm厚1:2.5水泥砂浆找平，阴角水泥砂浆抹成R=50mm的圆弧，阳角用磨光机打磨成R=10mm的圆弧;
（3）附加层施工：在顶板转角、管根等节点部位施工卷材附加层.
（4）涂刷基层处理剂：涂刷与高分子复合单面自粘卷材相配套的基层处理剂。涂刷时，按一个方向进行，厚薄均匀，遮盖100%，不漏底，不堆积，晾放至指触不粘；
（5）定位、弹线：弹出按实际搭接面积确定的粘贴控制线，以确保卷材粘贴顺直，不会因累积误差而出现粘贴歪斜的现象。卷材应先试铺就位，按需要形状正确剪裁后，方可开始实际粘铺。
（6）防水卷材施工：
滚铺法：
本工程地下室顶板平面面大面积铺贴采用滚铺法。只需剥开隔离纸与滚铺卷材同时进行。具体如下：
1）用一根φ30×1500mm的钢管穿过整卷卷材中心的纸芯筒，由两个人各持钢管一端将整卷卷材抬到待铺处起始端，并对准在基层上弹好的粉线。
2）将卷材沿铺贴前进方向滚展50cm左右，将展开的50cm卷材掀起并剥开隔离纸折成条状从整卷卷材下面拉出来卷到用过的纸芯筒上，同时对准粉线将起始端50cm卷材粘铺牢固，见下图所示。

图十八 卷材滚铺法施工示意图
3）起始端卷材铺牢后，即1人站在卷材前面对着卷材掀剥隔离纸，边掀剥边往纸芯筒上卷；两个人分别站在卷材两侧手持穿过卷材筒芯的钢管对准弹好的粉线向前滚铺卷材；由1人在卷材后面用压辊将滚铺的卷材予以排气、压实、贴牢。
4）上述做法亦可根据现场实际需要采用分段铺贴法。即50cm起始端卷材铺牢后，边剥隔离纸边展开一段卷材（约1~2m）、对准粉线进行粘铺，粘铺后再展开约1~2m进行粘铺，直至整幅卷材铺完。这种方法可不必将撕剥的隔离纸卷起，可以将隔离纸分段割断，但要留下20~30cm端头，以利下段隔离纸的撕剥。
抬铺法：
对于本工程复杂部位、节点处或小面积铺贴时选用抬铺法。即先剥隔离纸，后铺贴卷材。
1）根据待铺部位的基层形状进行丈量，按量测尺寸裁剪卷材（注意留出搭接长度）。
2）掀剥隔离纸：将剪裁好的卷材隔离纸朝上平铺，认真地掀剥隔离纸，使剥起的隔离纸与卷材粘结面呈（45°~60°）锐角，这样不易拉断隔离纸。注意勿使剥去的隔离纸粘在卷材粘贴面上。如遇小片隔离纸无法剥去，可用密封粘结材料涂盖。要注意不应因隔离纸难剥而损伤卷材粘结层。
3）对折卷材：隔离纸全部剥离后，拉起卷材两端，胶结面朝外对好两角，将卷材抬起并翻转沿长向对折，然后将卷材抬到待铺位置胶结面朝下对准基层上弹好的长短向粉线放铺卷材，再拎住对折的另半幅卷材缓缓放铺，最后以压辊将卷材排气压实贴牢。
卷材搭接密封：
大面卷材排气、压实后，再用手持小压辊对搭接部位进行碾压，从搭接内边缘向外进行滚压，排出空气，粘贴牢固。搭接时应对准搭接控制线，通常要求搭接宽度为长边100mm,短边100mm。完成后的卷材防水层，卷材搭接缝用自粘卷材专用密封膏密封。
（7）防水卷材收头的固定与密封：卷材四周末端收头用金属压条钉牢固定，并用专用密封膏密封。
（8）验收：验收合格后方可浇注细石混凝土结构。
（9）细石混凝土结构：:C20细石混凝土找坡防水层，坡度1%，最薄处40厚随浇随抹平，分缝间距为6000，内配A4钢筋200*200双向钢筋，分缝内用嵌缝油膏填实。
细部处理：
遇阴阳角、管道及施工缝等部位，先涂刷单面自粘卷材基层处理剂，后宜加贴一层附加层，起到增强作用，然后再大面积铺贴卷材防水层；遇到施工缝处，应先加贴一层附加增强层，起到增强作用，沿施工缝中心线铺贴，宽度200mm,然后大面卷材覆盖；对于管道与基层的交接处，抹好找平层后，将管道四周除锈、打光，在管根周圈预留凹槽，嵌填密封材料，管根部位四周300mm范围内铺贴附加层，以确保整体防水效果。
细部做法如下:

图十九 顶板防水卷材搭接示意图

图二十 侧墙与顶板交接处卷材搭接图

图二十一 顶板与首层墙体、柱体交接处卷材做法

八、屋面防水施工工艺
具体做法见后续编制的《屋面工程施工方案》。
九、外墙面防水施工工艺
外墙防水部位围外挂石材墙面，所用材料1.2厚聚氨酯防水涂料。
施工条件：
(1)基层砌筑砂浆强度不得低于设计值的80%。
(2)基层表面应坚实、平整、粗糙、洁净，无积水。
(3)基层表面的孔洞、缝隙应用于防水层相同的砂浆填塞抹平。
施工工艺：基层清理→细部附加处理→涂刷第一层涂层→涂刷第二层涂层→验收→成品保护
十、内墙面防水施工工艺
主要部位为厨房、开水间、卫生间、沐浴间，所用材料为氯丁胶乳防水砂浆。
10.1准备工作
<1>材料
氯丁胶沥青防水涂料使用前，必须经过复试合格后方可使用；现场见证取样，其技术性能应符合以下要求：
外观：深棕色乳状液。
固体含量：≥43％。
粘结强度：≥0．67MPa。
柔度：-10℃，2h绕φ10mm圆棒无裂纹。
耐热度：80℃、5h无变化。
不透水性：动水压0．1MPa，恒压0．5h不透水。
<2>.作业条件
(1)环境温度保持在+5度以上。
(2) 涂刷前应先在基面上涂一层与涂料相容的基层处理剂。
10.2工艺流程：
基层处理→ 15mm1:3水泥砂浆 → 刷氯丁胶防水素浆一遍→细部构造加强层→ 10mm氯丁胶乳防水砂浆 → 4~5mm氯丁胶乳防水砂浆镶嵌8~10mm釉面砖300*600，白水泥浆擦缝
施工要点：
1.环境温度保持在+5度以上。
2.涂刷前应先在基面上涂一层与涂料相容的基层处理剂。
3.涂膜应多遍完成，涂刷前应待前遍涂层干燥成膜后进行。
4.每遍涂刷时应交替改变涂层的涂刷方向，同层涂膜的先后搭茬的宽度宜为30~50mm。
5.涂料防水层甩茬应注意保护，搭接缝宽度应大于100mm,接涂前应将其甩茬表面处理干净。

图二十二内墙防水做法
十一、楼面防水施工工艺
主要部位为洁具间、开水间、卫生间、厨房、遇难层、水泵房和其他可能有水的设备机房所用材料为高分子防水涂料、水泥基双组分聚合物防水涂料。
11.1洁具间、开水间、卫生间、厨房楼面防水
11.1.1准备工作
<1>材料
(1)高分子防水涂料，防滑地砖专用填缝料填缝。
(2)材料产品合格证、出场证明齐全，并抽样复试合格。
<2>.作业条件
(1)所有设备，地漏等必须安装牢固，接缝严密。
(2) 基层必须清理干净,缺陷已修补，阴阳角、管道根部应抹成圆弧角。
11.1.2工艺流程：
刷基层处理剂→ 2mm高分子防水涂料，面上撒黄砂，四周沿墙上翻1800mm高，与墙面防水层搭接 →25mm1:4干硬性水泥砂浆，面上撒素水泥
施工要点：
1）先检查基层水泥砂浆找平层是否平整，泛水坡度是否符合设计要求，面层有凹凸不平处时，用水泥砂浆找乎，或用水泥腻子补平，用钢丝刷、开刀等将粘结在面层上的浆皮铲掉，最后用管帚将尘土扫干净。
2）墙面处理干净平光无浮灰、小颗粒，墙地面交接处抹小原角或坡角，墙面防水加强层贴玻璃丝布加强层1~2层，涂料往墙面四周卷起1800mm高，做管子根部加强层时，可将玻璃丝布（或无纺布）剪成锯齿形，铺贴在管表面，上端与标准地面平，下端贴实在管根部平面上，宽为250mm，同时刷氯丁胶乳沥青防水涂料，要贴实贴平，管根建筑防水油膏封严。
3）先涂刷立面后涂刷平面，下一遍涂刷方向与上一遍垂直。最后一遍涂膜半固化时，抛拽粗砂粒，便于日后与水泥砂浆结合。
防水细部做法如下图：

图二十三 地漏防水做法
11.2遇难层、水泵房和其他可能有水的设备机房楼面防水
11.2.1准备工作
<1>材料
水泥基双组份聚合物防水涂料产品合格证、出场证明齐全，并抽样复试合格。
<2>.作业条件
(1) 基层必须清理干净,缺陷已修补，阴阳角、管道根部应抹成圆弧角。
(2) 所有设备，地漏等必须安装牢固，接缝严密。
11.2.2工艺流程：
基层处理剂→ 2mm水泥基双组份聚合物防水涂膜，分纵横两道涂刮→1：2水泥砂浆面层厚30mm,表面压光，透明漆两道
十二、游泳池防水施工工艺
游泳池及周边顶板采用刚性防水及柔性防水结合的方式。刚性防水为C30防水混凝土，抗渗等级为P6,柔性防水为自粘性高分子防水卷材、合成高分子防水卷材。
12.1准备工作
<1>.材料
(1) 自粘性高分子防水卷材、合成高分子防水卷材。出场合格证、出场检验报告齐全并进场复验合格。；
(2)基层处理剂、密封膏等必须与高分子复合单面自粘卷材配套进场及相关证件齐全；
<2>.作业条件
(1) 基层应干燥，当基面潮湿时，应无明显积水。
(2) 基层表面清洁平整，用2m直尺检查，最大空隙不应大于5mm，不得有空鼓、开裂及起砂、脱皮等缺陷，空隙只允许平缓变化。若混凝土表面有收缩裂缝或贯穿裂缝，需先对裂缝进行处理。
(3) 平面铺贴卷材，基层处理剂表面应干燥；
(4) 高分子复合单面自粘防水卷材、基层处理剂、有机溶剂等，均属易燃物品，存放和操作应远离火源，并不得在阴暗处存放，防止发生意外。
(5) 卷材铺贴不得在雨天和大风环境中施工，最佳施工温度5℃以上，施工现场应有良好的通风条件，不能再零度以下或雨中施工。
12.2工艺流程：
侧壁、底板：基层清理→20mm1：2.5水泥砂浆找平层→弹线→附加层施工→2mm自粘性高分子防水卷材→20mm1：2.5水泥砂浆保护层→泳池结构板抗渗等级为P6→1：8陶粒混凝土纵向找坡2%→20mm1：2水泥砂浆找平层→弹线→附加层施工→2mm合成高分子防水卷材→2mm自粘性高分子防水卷材→20mm1：2.5水泥砂浆保护层→C20细石混凝土刚性防水层60mm→水泥胶结合层→游泳池专用瓷砖，素水泥浆擦缝。
泳池周边顶板：结构板抗渗等级为P6→20mm（最薄处）细石混凝土找坡2%坡向屋面天沟→20厚聚合物水泥砂浆找平层→2厚聚氨酯防水涂膜刷2~3道→玻纤网格布→3mm厚APP改性沥青防水卷材（热熔封边）→40mm C20防水细石混凝土，内配双向￠4＠200钢筋网片，3m分格缝，缝宽10mm，沥青麻丝嵌缝→20mm1:4干硬性水泥砂浆，面上撒素水泥→水泥砂浆铺贴8厚浅色防滑地砖，缝宽5~8，1：1水泥砂浆勾缝，每3米留分仓缝，缝宽10，缝内灌填防水油膏。
细部图如下：
图二十四 泳池防水做法
十三、 质量验收标准及验收责任
13.1、质量验收标准
（1）卷材防水层
主控项目：1卷材防水所用卷材及配套材料必须符合设计要求；
2卷材防水层在转角处、变形缝、施工缝、穿墙管等部位做法必须符合设计要求。
一般项目：1卷材防水层的搭接缝应粘贴或焊接牢固，密封严实，不得有扭曲、褶皱、翘边和起泡等缺陷；
2采用外防外贴法铺贴卷材防水层时，立面卷材接茬的搭接宽度，高聚物改性沥青类卷材应为150mm，合成高分子类卷材应为100mm，且上层卷材应盖过下层卷材；
3侧墙卷材防水层的保护层与防水层应结合紧密，保护层厚度应利设计要求；
4卷材搭接宽度的允许偏差为-10mm。
（2）涂料防水层
主控项目：1涂料防水层所用的材料及配合比必须利设计要求；
2涂料防水层的平均厚度应利设计要求，最小厚度不得小于设计厚度的90%；
3涂料防水层在转角处、变形缝、施工缝、穿墙管等部位做法必须符合设计要求。
一般项目：1涂料防水层应与基层粘接牢固，涂刷均匀，不得流淌、鼓泡、露搓；
2涂层间夹铺胎体增强材料时，应使防水涂料浸透胎体覆盖完全，不得有胎体外漏现象；
3侧墙涂料防水层的保护层与防水层应结合紧密，保护层厚度应符合设计要求。

13.2 质量验收责任
1. 由技术部门对施工图纸及有关规范要求进行全面交底，对施工过程的监控作出明确的要求，并及时做好隐蔽工程验收工作，并记录和整理有关资料。
2. 由质检人员及工长对施工过程进行检查及监控，确保工程的质量：保证单位工程一次验收合格率100%。
十四、分项工程质量通病的防范与处理措施
.一、卷材空鼓
1、空鼓原因
（1）基层潮湿，胶结材料与基层黏结不良。
（2）由于人员走动或其他工序的影响，找平层表面被泥水沾污，与基层黏结不良。
2、质量预控
（1）保持找平层表面干燥洁净。必要时应在铺贴卷材前采取刷洗、晾干等措施。
（2）铺贴卷材前一、二天，喷或刷 1 ～ 2 道冷底子油，以保证卷材与基层表面黏结。
（3）卷材均应实铺，保证铺实贴严。
二、卷材搭接不良
1、搭接不良原因
（1）接头搭接形式以及长边、短边的搭接宽度偏小，接头处粘接不密实，接茬损坏、空鼓；
2、质量预控
施工操作中应按程序弹标准线，使卷材规格相符合，操作中齐线铺贴，使卷材防水搭接长边不小于100mm，短边不小于150，上下层接头应按规范要求相互错开。三、管道处铺贴不严密
1、不严密原因
（1）管道没有认真清理、除锈，不能确保卷材与管道的黏结。
（2）裁剪卷材与根部形状不符，压边不实等造成粘接不良。
2、质量预控
施工时清理应彻底干净，抹找平层时，应将管道根部抹成直径不小于 50 mm 的圆角，粘贴卷材时应将卷材压实，不得有张嘴、翘边、褶皱等现象。
四、涂料防水层起泡
1、起泡原因
（1）一遍施工厚度过厚，涂料成膜过程中产生的ＣＯ２气体不能及时散逸出涂膜。
（2）基底表面潮湿，产生水蒸气。
2、质量预控
控制施工粘度，确保每遍的施工厚度控制在０．５ｍｍ以下，涂刷涂料前保证基底干燥。
十五. 分项工程的安全防护措施
1、施工人员必须遵守现场的各项规章制度，听从指挥，文明施工.
2、施工人员必须备有劳保用品：橡皮手套、工作服、防护眼镜等。
3、进入现场施工必须戴好安全帽；
4、在施工过程中，做好人工通风工作，防止发生中毒事故。
5、安全员在施工现场巡回检查，如发现火情、中毒等意外事件及时处理。
6、施工现场配备消防设备。
7、雨、雾、大气湿度过大及六级以上大风天气不宜施工。
8、热熔法施工时，在点火及烘烤施工中，火焰喷嘴注意方向，防止对着人发生意外，特别是外墙面卷材施工时，更应注意，防护用品的佩带不得松懈。
9、聚氨酯涂料为易燃物品，施工过程中要严禁烟火。
10、防水涂料属于碱性材料，使用时必须防止材料与皮肤、眼睛的直接接触。若喷溅到皮肤或眼睛上应立即用水冲洗，必要时及时到医院就医，对流溢出的材料可用水冲洗。
十六、环境及文明施工措施
16.1防水材料以及防水施工所用的稀料、汽油等易燃、易爆品必须设专门的库房保管库房内严禁人员住宿，库房应远离生活区，要求室内温度不宜过高，通风良好，悬挂“严禁烟火”的警示牌，并配备足够数量的灭火器等消
