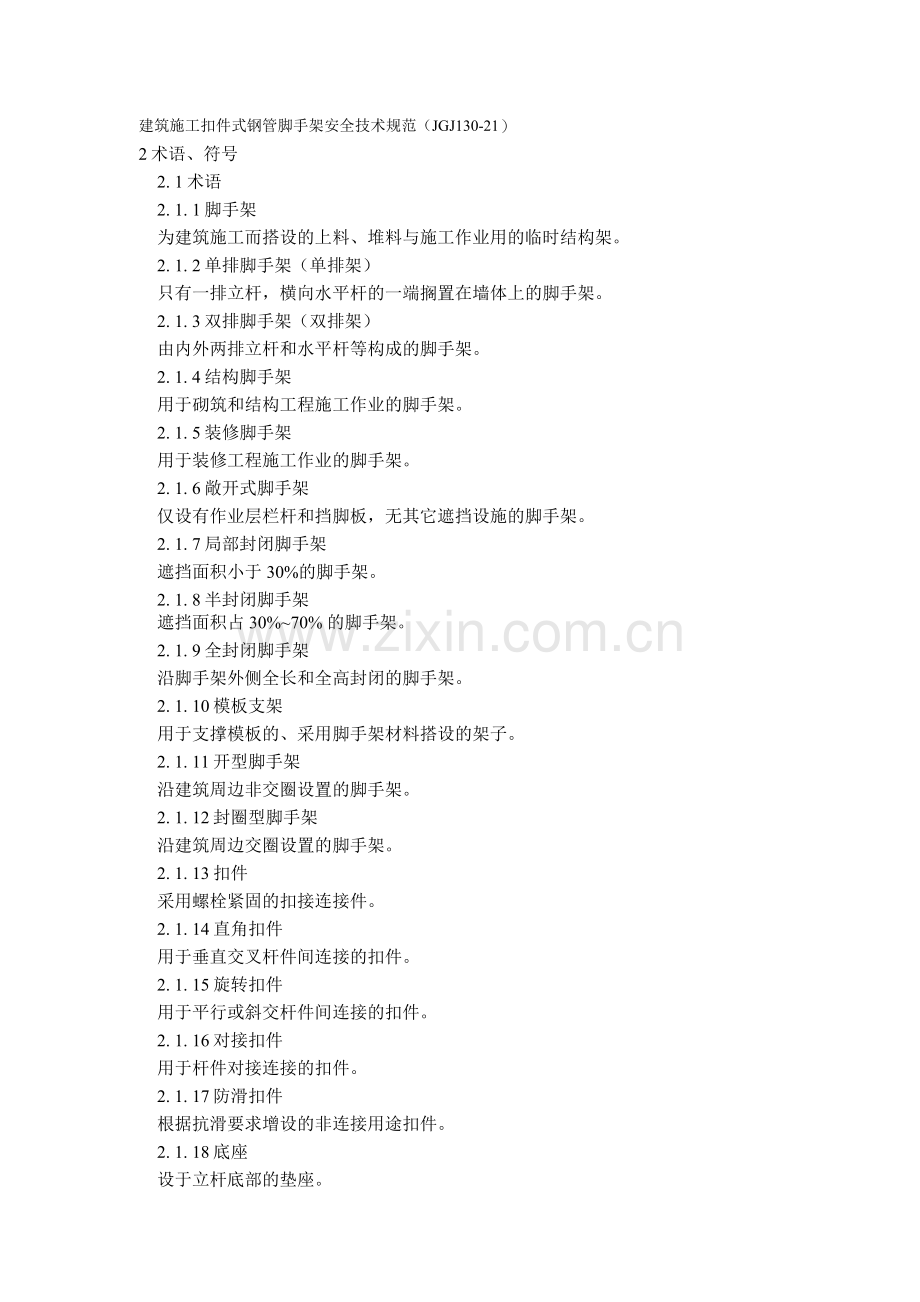

建筑施工扣件式钢管脚手架安全技术规范（JGJ130-21）
2术语、符号
2. 1术语
2. 1. 1脚手架
为建筑施工而搭设的上料、堆料与施工作业用的临时结构架。
2. 1. 2单排脚手架（单排架）
只有一排立杆，横向水平杆的一端搁置在墙体上的脚手架。
2. 1. 3双排脚手架（双排架）
由内外两排立杆和水平杆等构成的脚手架。
2. 1. 4结构脚手架
用于砌筑和结构工程施工作业的脚手架。
2. 1. 5装修脚手架
用于装修工程施工作业的脚手架。
2. 1. 6敞开式脚手架
仅设有作业层栏杆和挡脚板，无其它遮挡设施的脚手架。
2. 1. 7局部封闭脚手架
遮挡面积小于30%的脚手架。
2. 1. 8半封闭脚手架
遮挡面积占30%~70% 的脚手架。
2. 1. 9全封闭脚手架
沿脚手架外侧全长和全高封闭的脚手架。
2. 1. 10模板支架
用于支撑模板的、采用脚手架材料搭设的架子。
2. 1. 11开型脚手架
沿建筑周边非交圈设置的脚手架。
2. 1. 12封圈型脚手架
沿建筑周边交圈设置的脚手架。
2. 1. 13扣件
采用螺栓紧固的扣接连接件。
2. 1. 14直角扣件
用于垂直交叉杆件间连接的扣件。
2. 1. 15旋转扣件
用于平行或斜交杆件间连接的扣件。
2. 1. 16对接扣件
用于杆件对接连接的扣件。
2. 1. 17防滑扣件
根据抗滑要求增设的非连接用途扣件。
2. 1. 18底座
设于立杆底部的垫座。

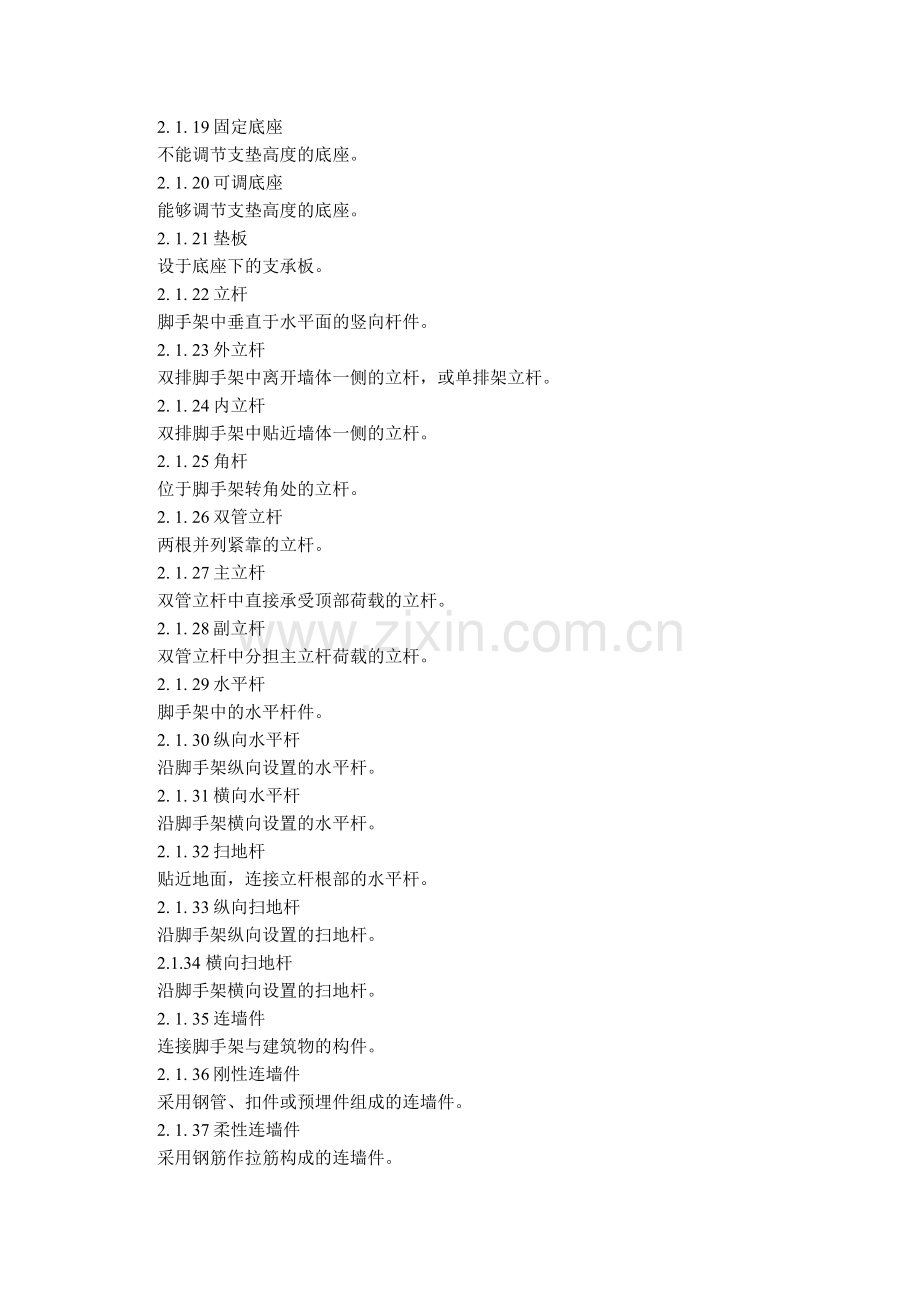

2. 1. 19固定底座
不能调节支垫高度的底座。
2. 1. 20可调底座
能够调节支垫高度的底座。
2. 1. 21垫板
设于底座下的支承板。
2. 1. 22立杆
脚手架中垂直于水平面的竖向杆件。
2. 1. 23外立杆
双排脚手架中离开墙体一侧的立杆，或单排架立杆。
2. 1. 24内立杆
双排脚手架中贴近墙体一侧的立杆。
2. 1. 25角杆
位于脚手架转角处的立杆。
2. 1. 26双管立杆
两根并列紧靠的立杆。
2. 1. 27主立杆
双管立杆中直接承受顶部荷载的立杆。
2. 1. 28副立杆
双管立杆中分担主立杆荷载的立杆。
2. 1. 29水平杆
脚手架中的水平杆件。
2. 1. 30纵向水平杆
沿脚手架纵向设置的水平杆。
2. 1. 31横向水平杆
沿脚手架横向设置的水平杆。
2. 1. 32扫地杆
贴近地面，连接立杆根部的水平杆。
2. 1. 33纵向扫地杆
沿脚手架纵向设置的扫地杆。
2.1.34 横向扫地杆
沿脚手架横向设置的扫地杆。
2. 1. 35连墙件
连接脚手架与建筑物的构件。
2. 1. 36刚性连墙件
采用钢管、扣件或预埋件组成的连墙件。
2. 1. 37柔性连墙件
采用钢筋作拉筋构成的连墙件。
2. 1. 38连墙件间距
脚手架相邻连墙件之间的距离。
2. 1. 39连墙件竖距
上下相邻连墙件之间的垂直距离。
2. 1. 40连墙件横距
左右相邻连墙件之间的垂直距离。
2. 1. 41横向斜撑
与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。
2. 1. 42剪刀撑
在脚手架外侧面成对设置的交叉斜杆。
2. 1. 43抛撑
与脚手架外侧面斜交的杆件。
