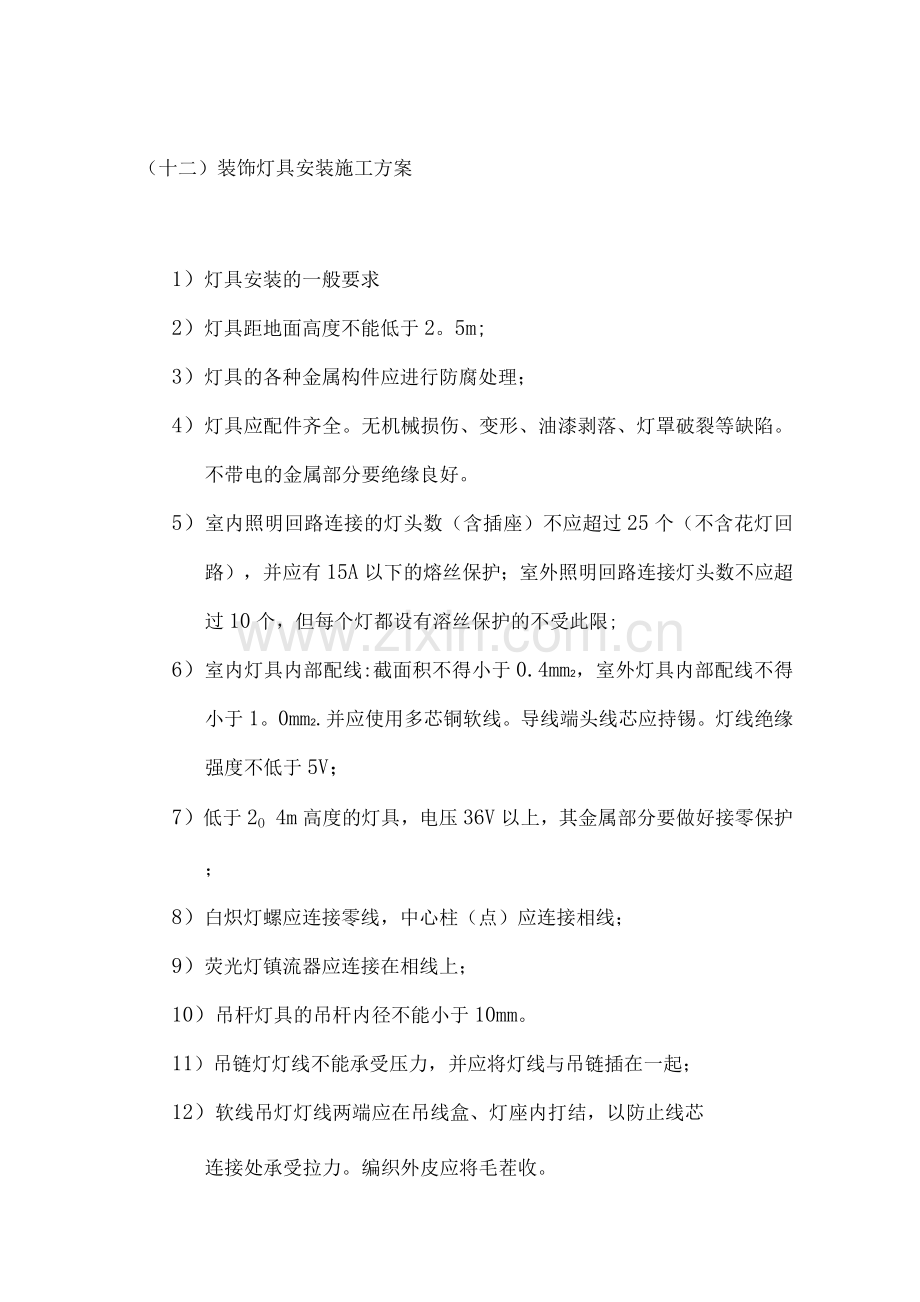

装饰灯具安装施工方案.docx_第1页
第1页 / 共7页

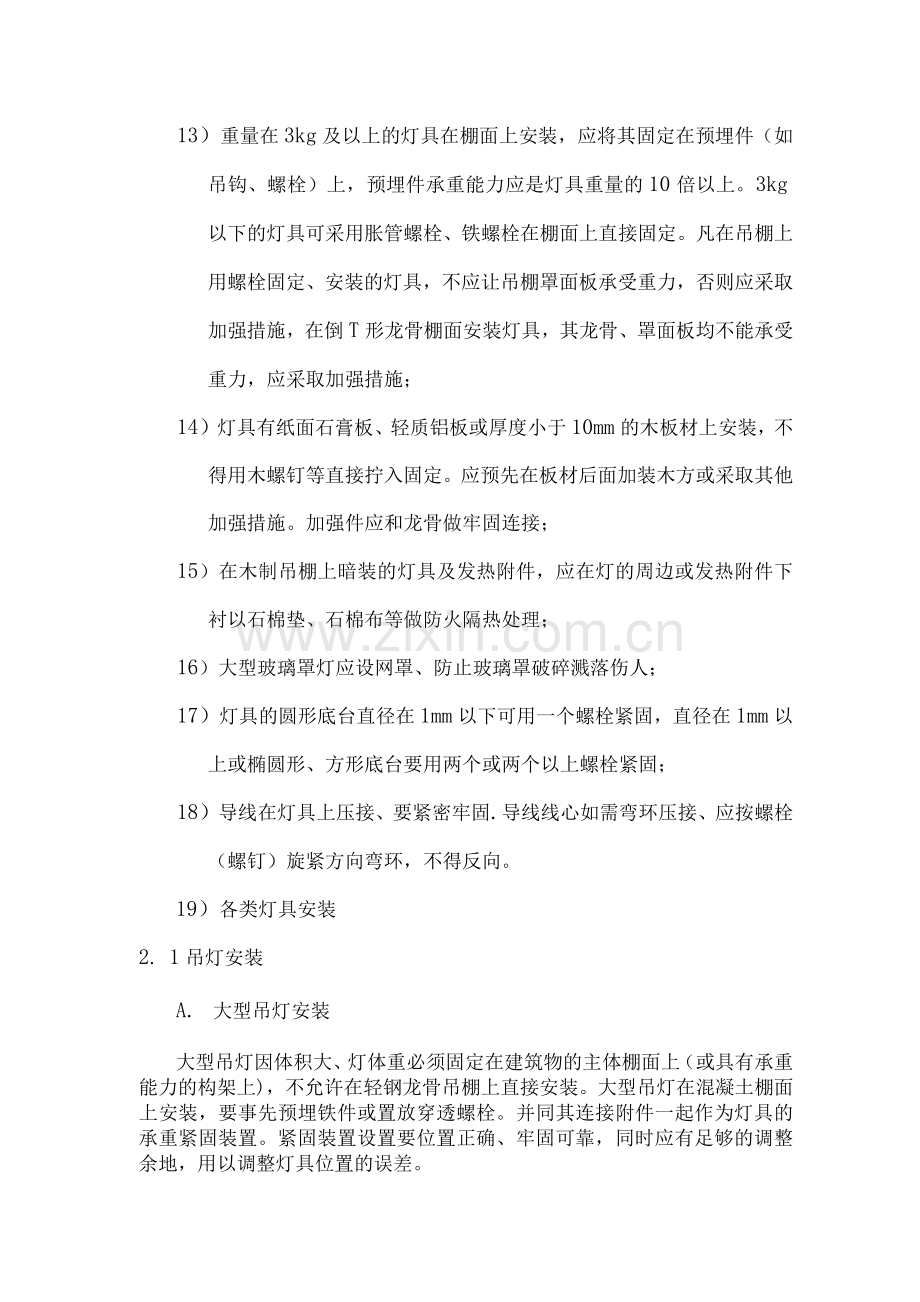

装饰灯具安装施工方案.docx_第2页
第2页 / 共7页
装饰灯具安装施工方案.docx_第3页
第3页 / 共7页
装饰灯具安装施工方案.docx_第4页
第4页 / 共7页
装饰灯具安装施工方案.docx_第5页
第5页 / 共7页
点击查看更多>>
资源描述

1、(十二)装饰灯具安装施工方案1)灯具安装的一般要求2)灯具距地面高度不能低于2。5m;3)灯具的各种金属构件应进行防腐处理;4)灯具应配件齐全。无机械损伤、变形、油漆剥落、灯罩破裂等缺陷。不带电的金属部分要绝缘良好。5)室内照明回路连接的灯头数(含插座)不应超过25个(不含花灯回路),并应有15A以下的熔丝保护;室外照明回路连接灯头数不应超过10个,但每个灯都设有溶丝保护的不受此限;6)室内灯具内部配线:截面积不得小于0.4mm2,室外灯具内部配线不得小于1。0mm2.并应使用多芯铜软线。导线端头线芯应持锡。灯线绝缘强度不低于5V;7)低于2O 4m高度的灯具,电压36V以上,其金属部分要做好

2、接零保护;8)白炽灯螺应连接零线,中心柱(点)应连接相线;9)荧光灯镇流器应连接在相线上;10)吊杆灯具的吊杆内径不能小于10mm。11)吊链灯灯线不能承受压力,并应将灯线与吊链插在一起;12)软线吊灯灯线两端应在吊线盒、灯座内打结,以防止线芯连接处承受拉力。编织外皮应将毛茬收。13)重量在3kg及以上的灯具在棚面上安装,应将其固定在预埋件(如吊钩、螺栓)上,预埋件承重能力应是灯具重量的10倍以上。3kg以下的灯具可采用胀管螺栓、铁螺栓在棚面上直接固定。凡在吊棚上用螺栓固定、安装的灯具,不应让吊棚罩面板承受重力,否则应采取加强措施,在倒T形龙骨棚面安装灯具,其龙骨、罩面板均不能承受重力,应采取

3、加强措施;14)灯具有纸面石膏板、轻质铝板或厚度小于10mm的木板材上安装,不得用木螺钉等直接拧入固定。应预先在板材后面加装木方或采取其他加强措施。加强件应和龙骨做牢固连接;15)在木制吊棚上暗装的灯具及发热附件,应在灯的周边或发热附件下衬以石棉垫、石棉布等做防火隔热处理;16)大型玻璃罩灯应设网罩、防止玻璃罩破碎溅落伤人;17)灯具的圆形底台直径在1mm以下可用一个螺栓紧固,直径在1mm以上或椭圆形、方形底台要用两个或两个以上螺栓紧固;18)导线在灯具上压接、要紧密牢固.导线线心如需弯环压接、应按螺栓(螺钉)旋紧方向弯环,不得反向。19)各类灯具安装2. 1吊灯安装A. 大型吊灯安装大型吊灯

4、因体积大、灯体重必须固定在建筑物的主体棚面上(或具有承重能力的构架上),不允许在轻钢龙骨吊棚上直接安装。大型吊灯在混凝土棚面上安装,要事先预埋铁件或置放穿透螺栓。并同其连接附件一起作为灯具的承重紧固装置。紧固装置设置要位置正确、牢固可靠,同时应有足够的调整余地,用以调整灯具位置的误差。B. 小型吊灯在混凝土棚面上安装小型吊灯体积小、重量轻,在混凝土棚面上安装除采用预埋件、穿透螺栓外,还可以用胀管螺栓紧固。安装时可视灯具的体积、重量,决定所采用胀管螺栓的规格.但最小不宜小于M6,多头小型吊灯不宜小于M8,螺栓数量至少要2枚。轻型自攻型胀管螺丝不能采用。C. 小型吊灯在吊棚上安装小型吊灯在吊棚上安

5、装,必须在吊棚主龙骨上设灯具紧固装置,可将吊灯通过连接件悬挂在紧固装置上。其紧固装置在主龙骨上的支持点应对称加设吊杆、以抵消灯具加在吊棚的重力,使吊棚不至于下沉、变形。其做法见图1。2. 2吸灯灯安装A.大型吸顶灯安装(1)在混凝土顶面上安装大型或多头吸顶灯允许采用金属胀管螺栓紧固在混凝土顶面上.但螺栓规格不得小于M6;圆形底盘吸顶灯紧固螺栓数量不得少于3枚;方形或矩形底盘吸顶灯紧固螺栓不得少于4枚。(2)在吊顶顶面上安装较大型的吸顶灯在吊棚上安装,原则是不应让吊棚承受更大的重力。其安装方法有三种:一是用吊杆将灯具悬吊固定在建筑物主体顶棚上,可参考光盒用吊杆安装的方法.二是在吊棚的主骨上加设悬

6、吊灯具附件(安置),类似吊灯在吊棚上安装的方法。三是采用轻钢龙骨定型紧固配件,将灯具安装在吊棚主龙骨上。采用定型灯具紧固配件安装灯具快捷、省力、规范,是值得推广的规范化工艺模式。B.小型吸顶灯安装(1)在混凝土顶棚上安装小型单头吸顶灯一般在灯具配用的底台(即绝缘台,有木制和塑料制的)上安装。而灯具底台是紧固在顶棚上的,所以灯具底台安装的牢固程度、位置的准确性,也决定着灯具的安装质量。灯具底台可以用胀管螺栓紧固;也可以用木螺丝在预埋木砖上紧固.如果灯具底台直径超过1mm必须用2枚螺钉。灯具底台安装如果采用预埋螺栓,穿透螺栓其螺栓直径不得小于*6.灯具有底台上固定可采用木螺丝。木螺丝数量不得少于灯

7、具给定的安装孔数。如果不用底台而将灯具在吊棚上直接安装,紧固螺栓(或螺丝)不得少于2枚。(2)在吊顶顶面上安装小型、体轻的吸顶灯可以直接在吊棚上安装,但不得用吊棚的罩面板作为螺钉的紧固基面。安装时应在罩面板上面加装木方,木方规格为60mmx40mm,木方要固定在吊棚的主龙骨上。安装灯具的紧固螺钉应拧紧在木方上。2. 3嵌入式光盒(光带)安装A. 用吊杆悬挂灯具首先将吊杆用金属胀管螺栓固定在建筑物混凝土棚面上;然后将光盒装入吊棚棚面孔洞内并和吊杆连接起来.灯具高度(灯具上下位移),可利用吊杆上的设置的钢片卡子调整,将灯具调整在棚面适当的位置固定下来,并装好灯具装饰连框等灯具就基本安装完毕.悬吊灯

8、具用的吊杆可采用不小于4mm的钢丝或*6mm的圆钢.光带是由光盒拼装而成的;也可在吊棚上制成连续不间断的灯槽,然后再在槽内装设灯管。光盒或光带安装均需和土建配合施工。悬吊灯具的吊杆应单独设置,不得与其他吊杆、支架相互借用、勾连。B. 光盒(光带)在吊棚轻钢龙骨上安装光盒本体设4只固定灯具的底脚,安装时,将光盒置放在吊棚孔洞内,4只底角刚好担在布置好的主龙骨上,找好位置后用螺栓将灯具底脚和主龙骨连接、紧固在一起,灯具便告安装完成。为了减少吊棚承受灯具的重量,可以在灯具两侧的主龙骨上加设吊杆,每个光盒4只,用以平衡灯具加在吊棚上的重力,以使吊棚受力均匀不下沉、不变形。在不能进入的吊棚上安装光盒,可

9、以在光盒内侧壁上用自攻螺丝不得少于4枚。荧光灯光带因其安装而被断开的吊棚主龙骨应采取加强措施,其做法为:将所有被光盒隔断的主龙骨端头,在灯具两侧用轻钢龙骨型材连接起来,以增加吊棚整体刚度。荧光灯连续光带槽是在现场将加工好的每段槽体,在土建人员配合下拼装而成的,槽体的连接可以采用铆接,也可采用焊接,整体光带槽要和吊棚主龙骨用螺栓连接,紧固在一起,并在光带槽两侧边沿对称设置吊杆,吊杆间距以不超过1。2m为宜,这样整个光带槽无论是什么样的几何形状,走向如何,均被吊杆悬吊起来,并和吊棚龙骨有机地连接在一起。2. 4筒灯安装筒灯为直射型照明器,光源采用白炽灯泡.绝大多数成排安装。筒灯是嵌入式灯具,适于在

10、吊棚上安装。灯具基本形体为圆筒形,灯为镀铜、镀钛或镀镍的金属宽边圆环,在灯具安装上以后,紧贴棚面,有很好的装饰性。灯具筒体对称两侧各有一只卡簧作为固定筒灯的装置,开合处在灯方向,用蝶形螺帽调整卡簧的间距。筒灯安装前应首先按筒灯的排列方向挂线。要求筒灯前后、左右方向均能成排排列,其成排灯中心线误差不能大于5 mm.般公用建筑筒灯间距以1 1.2mm为宜;对于举架较高的堂馆穹顶的直射式点光源灯具的安装可根据设计施工。安装时依据灯具排列中心线,用笔勾画出灯具中心点,然后用钻孔机钻孔,其孔洞大小应与灯具外径相配合,其误差为5mm,孔洞钻好后可将灯具送入孔内,令灯紧贴棚面,然后调整灯具内蝶形螺母,用卡簧

11、将灯具固定。灯具与电源引线连接的接头应置于筒灯顶部接线盒内。2. 5壁灯安装壁灯型号和规格繁多,其安装部位为墙面和柱面.壁灯根据底座的构造可采用底台或不用底台。带底台的壁灯,固定时先固定底台,然后再将台灯用木螺丝紧固在底台上.在墙面、柱面上安装壁灯,可以用灯位盒的安装螺孔旋入螺钉来固定,也可在墙面上打孔置入金属或塑料胀管螺钉。壁灯底台固定螺栓一般不少于2枚。体积小、重量轻,并且平衡性较好的小型壁灯可以用一枚螺栓,采取挂式安装。壁灯安装高度一般为灯具中心距地面2.2m以上;宾馆、办公楼等公共场所走廊,因棚面举架较低,可降至2m左右,但应以人走动不能碰撞为准;宾馆客房床头壁灯以1。2 L4m高较为适宜。
