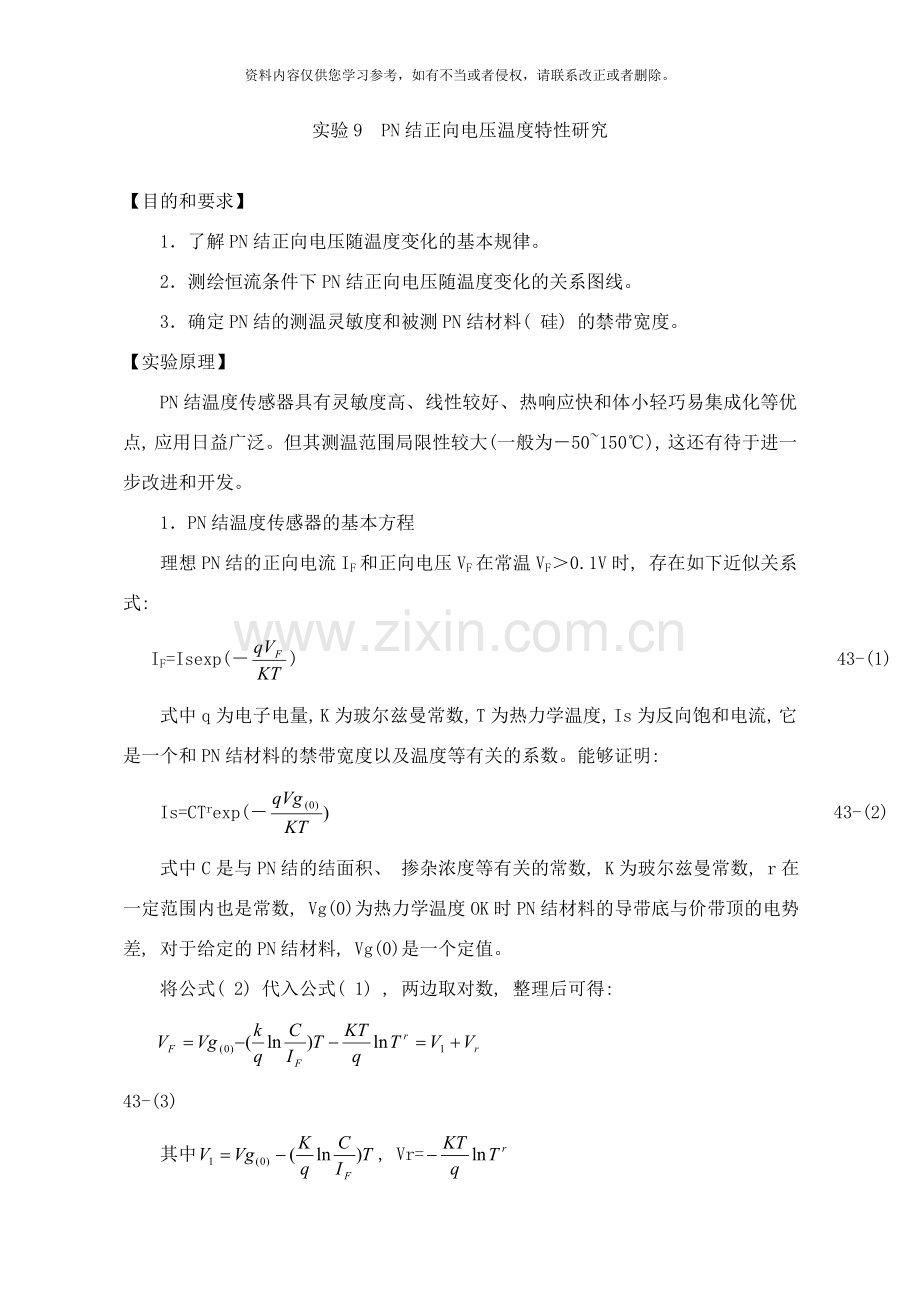

结正向电压温度特性研究样本.doc_第1页
第1页 / 共5页

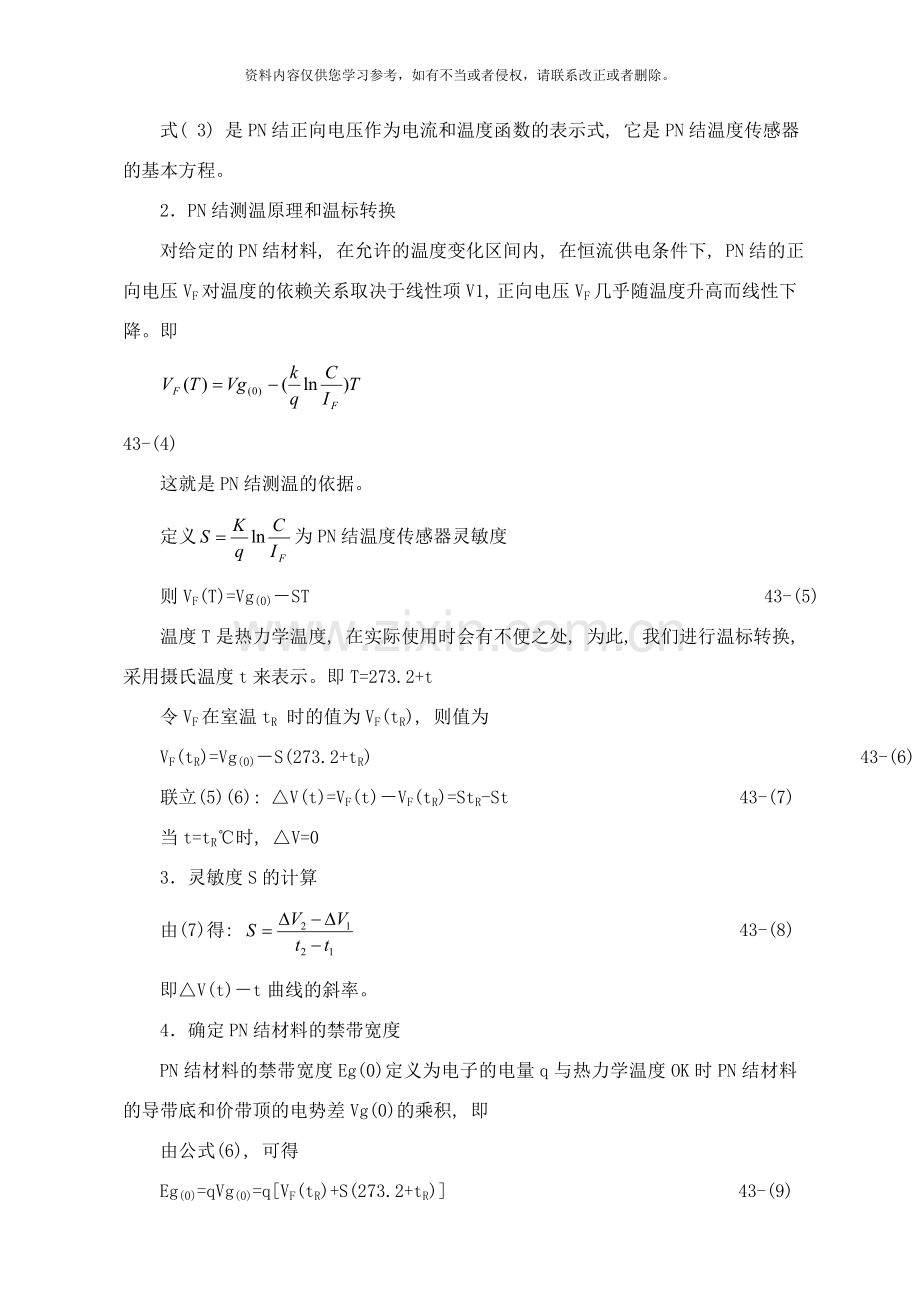

结正向电压温度特性研究样本.doc_第2页
第2页 / 共5页


点击查看更多>>
资源描述
资料内容仅供您学习参考,如有不当或者侵权,请联系改正或者删除。 实验9 PN结正向电压温度特性研究 【目的和要求】 1.了解PN结正向电压随温度变化的基本规律。 2.测绘恒流条件下PN结正向电压随温度变化的关系图线。 3.确定PN结的测温灵敏度和被测PN结材料( 硅) 的禁带宽度。 【实验原理】 PN结温度传感器具有灵敏度高、 线性较好、 热响应快和体小轻巧易集成化等优点, 应用日益广泛。但其测温范围局限性较大(一般为-50~150℃), 这还有待于进一步改进和开发。 1.PN结温度传感器的基本方程 理想PN结的正向电流IF和正向电压VF在常温VF>0.1V时, 存在如下近似关系式: IF=Isexp(-) 43-(1) 式中q为电子电量, K为玻尔兹曼常数, T为热力学温度, Is为反向饱和电流, 它是一个和PN结材料的禁带宽度以及温度等有关的系数。能够证明: Is=CTrexp(- 43-(2) 式中C是与PN结的结面积、 掺杂浓度等有关的常数, K为玻尔兹曼常数, r在一定范围内也是常数, Vg(0)为热力学温度OK时PN结材料的导带底与价带顶的电势差, 对于给定的PN结材料, Vg(0)是一个定值。 将公式( 2) 代入公式( 1) , 两边取对数, 整理后可得: 43-(3) 其中, Vr= 式( 3) 是PN结正向电压作为电流和温度函数的表示式, 它是PN结温度传感器的基本方程。 2.PN结测温原理和温标转换 对给定的PN结材料, 在允许的温度变化区间内, 在恒流供电条件下, PN结的正向电压VF对温度的依赖关系取决于线性项V1, 正向电压VF几乎随温度升高而线性下降。即 43-(4) 这就是PN结测温的依据。 定义为PN结温度传感器灵敏度 则VF(T)=Vg(0)-ST 43-(5) 温度T是热力学温度, 在实际使用时会有不便之处, 为此, 我们进行温标转换, 采用摄氏温度t来表示。即T=273.2+t 令VF在室温tR 时的值为VF(tR), 则值为 VF(tR)=Vg(0)-S(273.2+tR) 43-(6) 联立(5)(6): △V(t)=VF(t)-VF(tR)=StR-St 43-(7) 当t=tR℃时, △V=0 3.灵敏度S的计算 由(7)得: 43-(8) 即△V(t)-t曲线的斜率。 4.确定PN结材料的禁带宽度 PN结材料的禁带宽度Eg(0)定义为电子的电量q与热力学温度OK时PN结材料的导带底和价带顶的电势差Vg(0)的乘积, 即 由公式(6), 可得 Eg(0)=qVg(0)=q[VF(tR)+S(273.2+tR)] 43-(9) 【实验仪器】 ( 一) 加热测试装置 H 如图43-(1)所示, A为可拆卸的隔离圆筒; B为测试圆筒块, 被测PN结和温度传感器AD590均装于其上; 加热器E装于铜块中心柱体内, 通达热隔离后与外壳固定; 引线经过高温导线连至顶部插座H, 再由顶部插座用专用导线连至测试仪; G为加热器电源插座, 接至测试仪的”5”端。 A 隔离圆筒 B 测试圆铜块 C 测温元件 D 被测PN结 E加热器 F 隔离块 G 加热电源插座 H 信号输出插座 G E F D A C B 图43-1 ( 二) FB302型PN结实验仪 1 4 5 6 10 11 12 7 8 9 2 3 图43-2 PN结测试仪面板示意图 1、 加热指示 2、 △V、 VF、 IF显示 3、 温度显示 4、 温度校准 5、 加热电源输出端 6、 测试信号输出端 7、 VT输出端 8、 △V输出端 9、 △V、 VF、 IF选择开关 10、 IF调节 11、 △V调节 12、 控温电流选择 【实验内容】 1.按图43-3所示进行连线。控温电流开关置”关”位置, 接上加热电源线和信号传输线, 两者连接均为直插式。在连接信号线时, 应先对准插头与插座的凸凹定位标记, 再按插头的紧线夹部位, 即可插好。而拆除时, 应拉插头的可动外套, 决不可鲁莽左右转动, 或操作部位不对而硬拉, 否则可能拉断引线影响实验。 图43-3 实验连线图 2.打开电流开关, 预热几分钟后, 此时测试仪上将显示出室温机, 与标准温度计上的指示值相比较, 以防系统误差。记录起始温度tR 。 3.将测量选择开关拨到IF, 由IF调节使IF=50uA, 再将K拨到VF, 记下VF(tR)值, 然后将K置于△V, 由”△V调零”使△V=0。 4.开启加热电流( 指示灯亮) , 逐步提高加热电流进行变温实验, 温控电流范围0.2A—0.5A。测定△V—T曲线, 每改变10mV立即读取一组△V, T值。整个实验过程升温要慢, 温度控制在120℃以内。 完成表43-1, 表43-2。 tR VF(tR) IF 温控电流 表43-1 n △V(mV) t℃ T=273.2+ tR 1 -10 2 -20 3 4 5 6 7 8 9 10 11 12 -120 表43-2 【数据处理】 1.以T作横坐标, △V作纵坐标, 作△V-T图线。 2.在直线上取两点, 采用两点式求斜率的方法, 计算PN结温度传感器灵敏度S。 3.根据43-(9)计算PN结材料的禁带宽度, 利用计算出的Vg(0)和S值, 求Eg(0), 并与其公认值1.21eV比较, 求相对误差。 【思考题】 1.为什么实验要求测△V-T曲线, 而不是VF-T曲线? 2.测△V-T为何按△V的变化读取T, 而不是按自变量T读取△V?
