缸砖、水泥花砖、陶瓷地砖面层施工工艺标准.docx

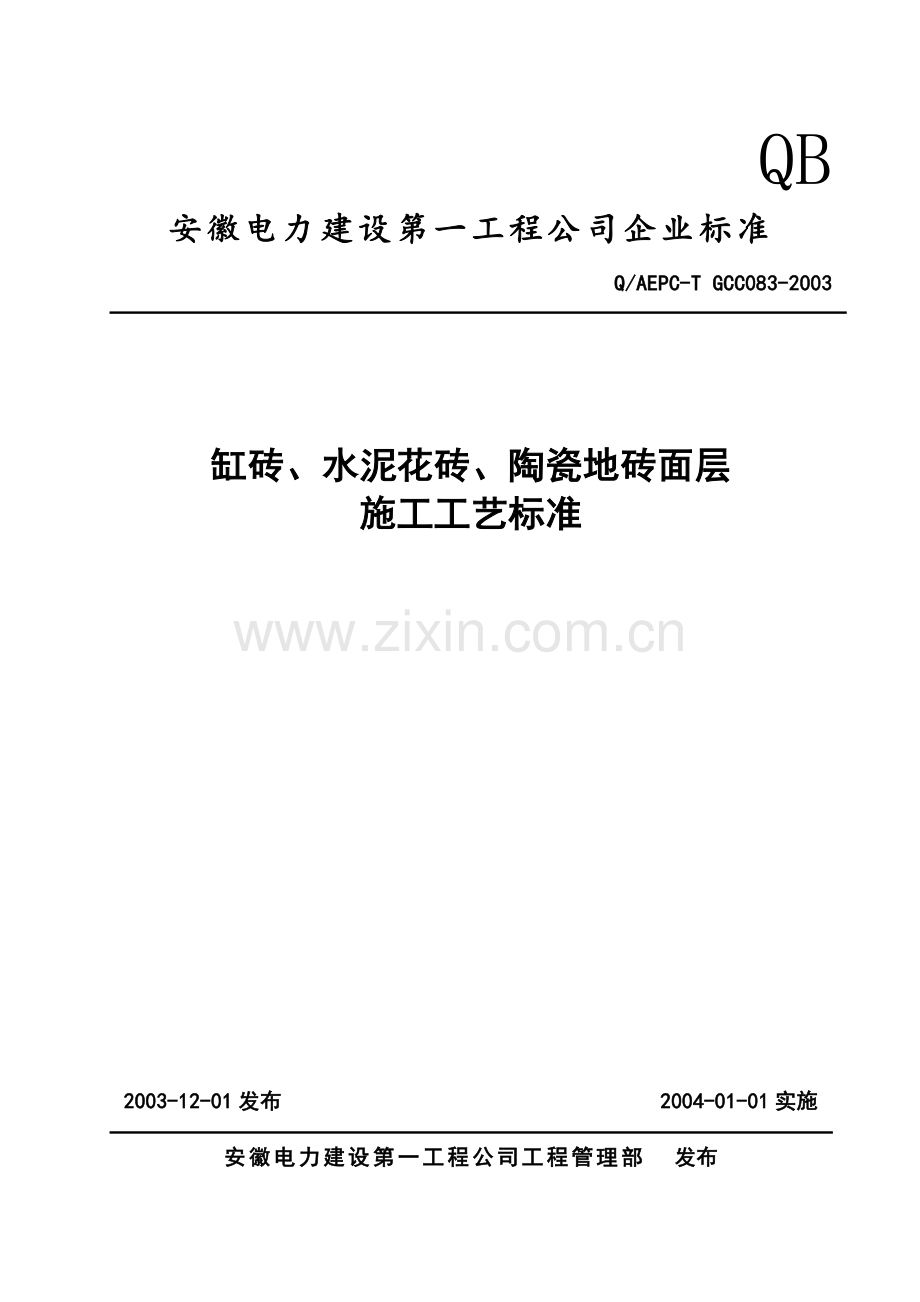

QB安徽电力建设第一工程公司企业标准Q/AEPC-T GCC083-2003缸砖、水泥花砖、陶瓷地砖面层施工工艺标准2003-12-01发布 2004-01-01实施安徽电力建设第一工程公司工程管理部 发布目 次前 言I1 范围12 规范性引用文件13 施工准备14 施工工艺15 质量标准36 成品保护措施47 职业安全健康和环境措施48 质量记录4前 言为了提高缸砖、水泥花砖、陶瓷地砖板块楼地面施工的施工质量，掌握施工程序、施工要点和质量控制要求，并在施工过程中加强对施工质量监督、安全文明与环境控制的力度。认真贯彻执行国家现行的验收规范，特制定此施工工艺标准。 本标准由公司工程管理部提出并归口。 本标准主要起草人：王洪茂 本标准审核人：陈尚文 本标准批准人：李传玉缸砖、水泥花砖、陶瓷地砖面层施工工艺标准1范围本标准适用于设计为缸砖、水泥花砖、陶瓷地砖板面层的一般建筑楼、地面，广场，平台等工程施工。2规范性引用文件GB50209-2002 建筑地面工程施工质量验收规范GB50300-2001 建筑工程施工质量验收统一标准火电施工质量检验及评定标准（土建工程篇）3施工准备3.1 作业人员具有熟练技术的瓦工和普工。3.2技术准备 3.2.1 施工前有技术员认真研究施工图纸，查明楼、地面下埋设的管线等是否施工安装完备。未施工的应尽快落实施工。3.2.2 技术员按照设计施工图纸的要求编制施工材料计划，注明板材的规格尺寸，颜色等。3.2.2 施工作业人员配合技术员实地量取作业面的实际尺寸，按照设计的规格进行铺设方案设计，将不符合设计规格尺寸的板材部分统计出来补充到材料计划中。交付物质采购部门或人员按照材料计划采购板材。3.3材料准备3.3.1 板材按照材料计划的技术要求采购合格的材料。材料检验其物理性能。3.3.2 水泥采用22.5级以上的硅酸盐水泥、矿渣硅酸盐水泥或普通硅酸盐水泥。3.3.3 黄砂采用中或粗砂，筛除大的石子颗粒及泥块、杂草、树根等杂物，砂含泥量不得大于3%。3.4主要工机具 三米长的刮杠、橡皮锤、钢刷子、尼龙线、棕刷子、灰勺、小桶、开刀、墩布、钢抹子、水平尺、棉线等。3.5 作业条件 3.5.1 地面、广场的必须经过压实等处理，保证地基密不下沉，并用混凝土等材料进行找平，找平层面应清理干净。3.5.2 楼面等为基底的应清理干净。3.5.3 自然环境条件：露天施工应在晴天作业，气温高于30时应搭遮阳棚作业；气温低于0时，最好停止施工；如遇抢工期等特殊情况必采取防冻措施处理。室内施工主要考虑气温低于0时采取防冻措施。3.5.4 作业面区用红白带进行隔离，禁止闲杂人员进入作业区。4施工工艺4.1主要施工工艺流程起始抄平放线基层清理块材的清与挑选铺干硬性砂浆块材铺放养护与灌缝贴踢脚板清理验收保护结束4.2施工工艺4.2.1 抄平放线抄平放线是保证地面方正，分格条均匀，表面标高一致的先决条件。抄平时可将标高放在地上，在地面的基层上暂用块材铺放一块标高板。也可将标高线通过墙面标高准线（俗五零线）往下返，然后弹在墙面上。抄平时要注意室内外高差，要注意排水坡度及方向，要注意两种不同材料的交接处标高及交接处的处理。基层表面的标高控制板，宜用水泥砂浆粘牢。控制点的位置可根据平面形状具体处理。放线，主要根据块材的尺寸及要铺的具体部位综合考虑。铺板可以与墙面平行，也可以与中心线呈一定的角度。这方面主要取决于设计上的要求。房间内放线首先要放出房间的中心线，然后按着块材的尺寸往两侧分，将非整块尽量赶到边角及不显眼的部位。放线时一般不将块材位置线弹到基层上，而是将分格线架高，控制线的高度恰好是地面饰面的标高，用线绳拉紧，将小线的两端固定在标高控制板上，铺放一行往前移动一次。4.2.2 基层处理基层处理主要有两个方面，一是将基层上的杂物和灰巴清理干净，二是刷一道素浆结合层，以增加基层和结合层之间粘结能力。素水泥浆要扫的均匀，不能有积水。素浆的稠度要适当，一般用0.40.5水灰比。扫浆时要根据面层施工的具体情况，面层铺设多少，扫浆的面积也要相应地扫多少，不要一下子扫一大片，然后再施工面层，时间拖的长，素浆结合层已干，失去了作用。另外，一次扫的面积大，来不及施工面层，施工人员来来往往，容易弄脏。所以，一般随铺干硬性砂浆随着扫浆。至于在基层上先撒干灰，然后再浇水，用扫帚来回扫几下的做法是不允许的。因为这样做容易造成厚薄不均，干稀不均，用水量不易控制，其结果是影响粘结。4.2.3 块材的清理与挑选块材的背面应干净无杂物，使用前对块材进行挑选，发现不合格的块材，应停止使用。将挑选过的板材竖向摆放整齐，摆放时，底部加小垫木，两块光面合在一起，使之背面靠背面，光面靠光面。4.2.4 铺干硬性砂浆块材与基层之间，垫上干硬性砂浆，这层砂浆即是基层的找平层，也是面层的粘结层。干硬性砂浆具有水分少，强度高，密度实度好等优点，在凝结硬化过程中收缩率小，所以，块材铺放多用干硬性砂浆。干硬性砂浆配比：水泥：砂=1：3（体积比），以手捏成团，落地成花即可。虚铺干硬性砂浆，一般是铺一层砂浆放一块板，虚铺的宽度比所使用的块材尺寸大2cm左右。虚铺砂浆的厚度应比标高控制线高出35cm，用铁抹子抹平，并检查虚铺砂浆范围内，是否有大块石子或其它硬物，因为大粒石子将影响板材平整度的调整。有些规格比较小的块材，虚铺砂浆的长度可一次排铺几块的距离，这样有利于操作。4.2.5 块材铺放用铁抹子或小刮尺将虚铺干硬性砂浆刮平后，便可将板试铺，对好纵横缝后，用橡皮锤（或木锤）轻轻敲击石板，将干硬性砂浆振实。当板材面与标高吻合后，再将板搬起，移至一旁，再详细检查砂浆表面是否平整、密实、如有空隙不实处，及时用砂浆补上。在试铺后平整、密实的干硬性砂浆表面，浇上一层水灰比为0.45的素浆结合层，素浆的厚度0.5mm左右，然后将板正式铺放在上面。用橡皮锤敲板的表面，砸实平整。这时要注意对好纵横缝及相邻板面的标高，发现差错，及时调整。锤击时，不要砸边角，以免引起空鼓，也不能用力过大。当面板用橡皮锤敲打后仍高出标高控制线时，应将板材掀起，检查垫层情况。有些板材抗弯强度并不大，如果用力过大敲打，可能会引起板材断裂，有时这种断裂并不明显，当铺完毕，清理干净后，暗缝即开始显露。在锤击时垫小方木，敲击效果也比较好，但是垫木的长度不要超过单块尺寸，也不能搭在另一块板上敲击，特别是已铺好的板上，否则会造成另一块板活动，产生空鼓。板与板之间可以密缝，也可以离缝，主要视板材的尺寸精度及设计上的要求决定。离缝的宽度可大可小，但最大不宜超过1cm。密缝铺放时，为了更好地控制缝格的顺直与美观，考虑到板的尺寸误差，可以在板与板之间留出1mm左右的间隙，这样做比靠得非常紧的铺放办法容易保证缝格顺直，有利于施工。4.2.6 养护与灌缝板材铺设完毕后，进行养护，已补充水泥在硬化过程中所需要的水，从而保证砂浆的粘结性能。养护常用的方法是经常淋水，使其表面处于潮湿状态，也可加以覆盖并淋水，但使用的覆盖材料应不以污染面层为原则。板材铺放12天后，开始灌缝，灌缝用水泥浆或1：1水泥细砂浆。面层上溢出的水泥浆要及时清理干净。灌缝或擦缝所用的水泥，一般根据面层的色彩决定，浅色的板材用白水泥。4.2.7 贴踢脚板贴踢脚板一般用板后抹砂浆的办法贴与墙上。基层要平整，贴时要刮一道素浆。镶贴前要先拉线，这样容易保证上口平直。为了使踢脚板与地面的分格线协调，贴踢脚板时与地面对缝。踢脚板一般落在地面上，应使接触部位缝隙密实。5质量标准 5.1主控项目5.1.1所用板块的品种、质量应符合设计要求。5.1.2 面层与下层应结合牢固，无空鼓。5.2一般项目5.2.1 块材面层的表面应洁净、平整无磨痕，且应图案清晰、色泽一致、接缝均匀、周边顺直、镶嵌正确、板块无裂纹、掉角、缺楞等缺陷。5.2.2 踢脚线表面应洁净、高度一致、结合牢固、出墙面厚度一致。5.2.3 楼梯踏步和台阶板块的缝隙宽度应一致、齿角整齐，楼层梯段相邻踏步高度差不应大于10mm，防滑条应顺直、牢固。5.2.4 面层表面的坡度应符合设计要求，不倒泛水、无积水；与地漏、管道结合处应严密牢固，无渗漏。5.2.5 板块面层的允许偏差应符合下表。缸砖、水泥花砖、陶瓷砖面层的允许偏差和检验方法（mm）项次12345项目表面平整度缝格平直接缝高低差踢脚线上口平直板块间隙宽度允许偏差陶瓷地砖面层2.03.00.53.02.0缸砖面层4.03.01.54.02.0水泥花砖面层3.03.00.52.06成品保护措施板块面层一般为最后施工装饰工程，施工完清理干净后即可移交业主交付使用，不需要特别加以保护。但在工业建筑施工或特殊条件下提前施工，后续工作对其有影响甚至破坏时就必须加以保护。保护的方法要根据具体情况，采取相应的措施。一般保护方法是采取表面覆盖橡皮层。7职业安全健康和环境措施7.1施工过程危害及控制措施序号危害名称控制措施1现场切割时有粉尘1、 作业场地选择在通风处2、 佩带好劳动保护用品，如口罩、风镜等7.2环境因素及控制措施序号环境因素控制措施1固体废弃物1、 按可回收废物、不可回收废物、建筑垃圾等分类存放。2、 一日一清、日产日清3、 高层或多层有专用固体废弃物运输通道或专用吊具2噪声一般晚10时到次日早6时之间停工8质量记录8.1材质合格证明文件、检测报告及水泥复试记录。8.2砖面层分项工程质量验收评定记录。8.3各构造层的验收记录。8.4所覆盖项目的隐蔽验收记录。
