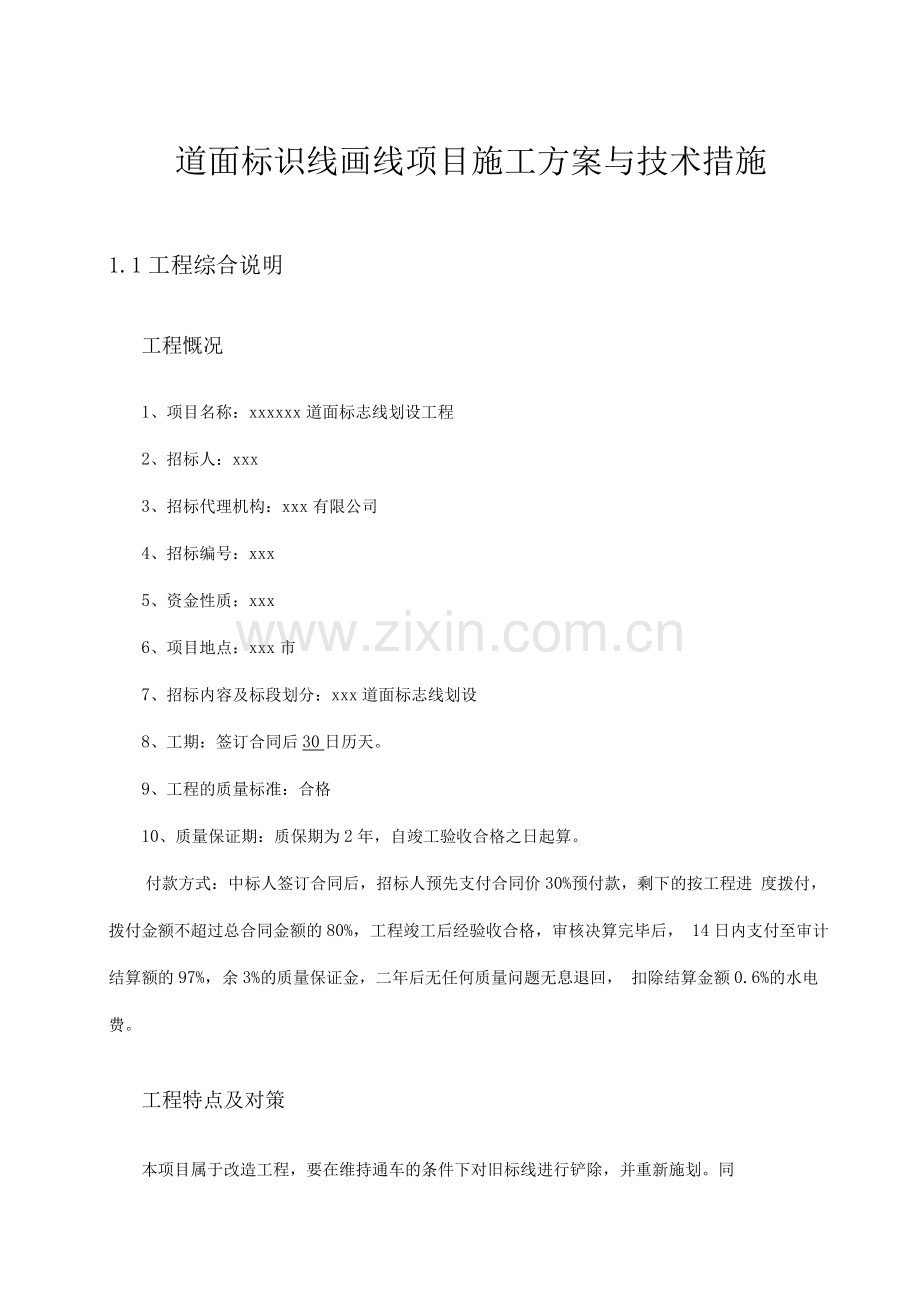

道面标识线画线项目施工方案与技术措施
1.1工程综合说明
工程慨况
1、项目名称：xxxxxx道面标志线划设工程
2、招标人：xxx
3、招标代理机构：xxx有限公司
4、招标编号：xxx
5、资金性质：xxx
6、项目地点：xxx市
7、招标内容及标段划分：xxx道面标志线划设
8、工期：签订合同后30日历天。
9、工程的质量标准：合格
10、质量保证期：质保期为2年，自竣工验收合格之日起算。
付款方式：中标人签订合同后，招标人预先支付合同价30%预付款，剩下的按工程进 度拨付，拨付金额不超过总合同金额的80%，工程竣工后经验收合格，审核决算完毕后， 14日内支付至审计结算额的97%，余3%的质量保证金，二年后无任何质量问题无息退回， 扣除结算金额0.6%的水电费。
工程特点及对策
本项目属于改造工程，要在维持通车的条件下对旧标线进行铲除，并重新施划。同

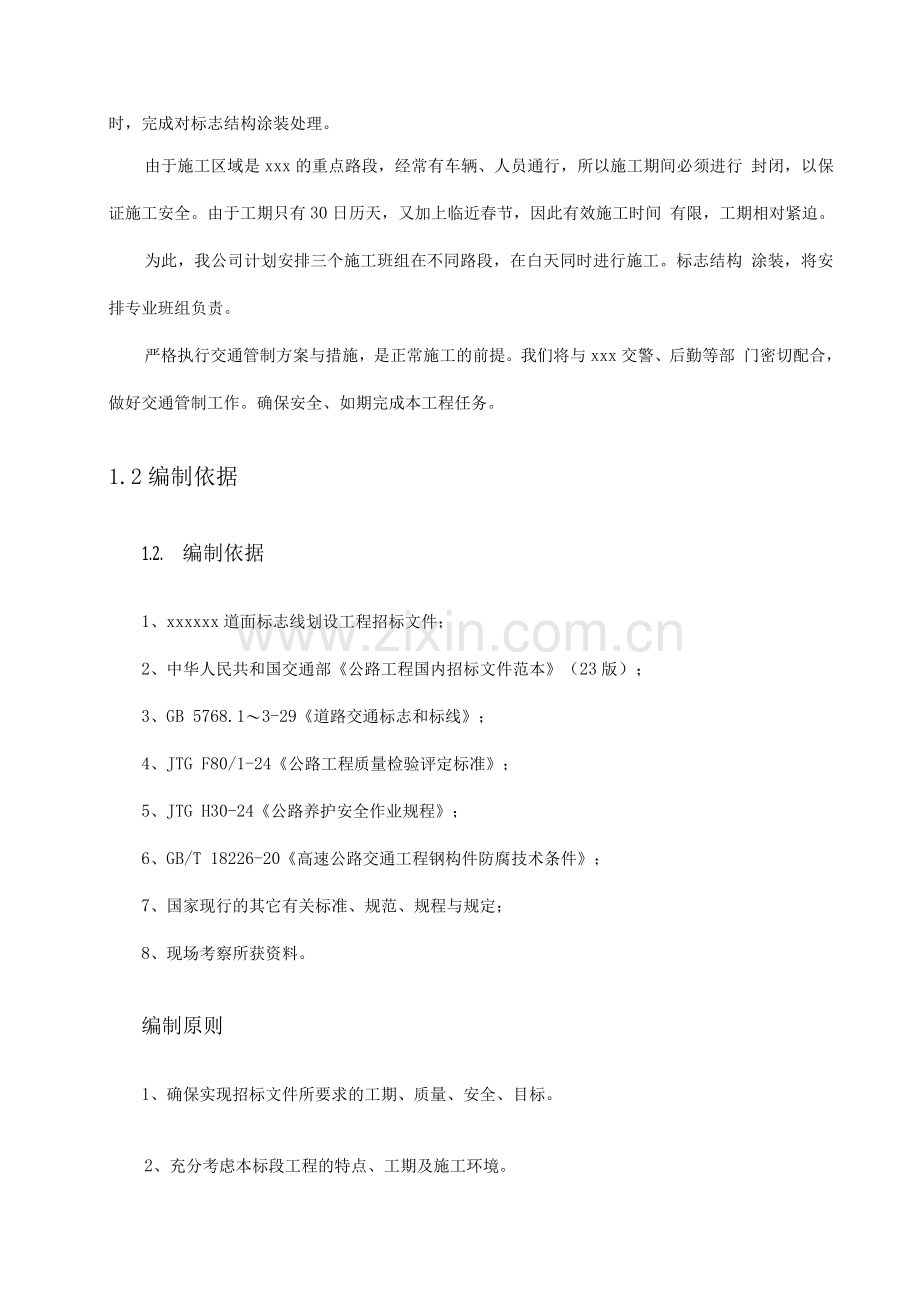

时，完成对标志结构涂装处理。
由于施工区域是xxx的重点路段，经常有车辆、人员通行，所以施工期间必须进行 封闭，以保证施工安全。由于工期只有30日历天，又加上临近春节，因此有效施工时间 有限，工期相对紧迫。
为此，我公司计划安排三个施工班组在不同路段，在白天同时进行施工。标志结构 涂装，将安排专业班组负责。
严格执行交通管制方案与措施，是正常施工的前提。我们将与xxx交警、后勤等部 门密切配合，做好交通管制工作。确保安全、如期完成本工程任务。
1.2编制依据
1.2. 编制依据
1、xxxxxx道面标志线划设工程招标文件；
2、中华人民共和国交通部《公路工程国内招标文件范本》（23版）；
3、GB 5768.1〜3-29《道路交通标志和标线》；
4、JTG F80/1-24《公路工程质量检验评定标准》；
5、JTG H30-24《公路养护安全作业规程》；
6、GB/T 18226-20《高速公路交通工程钢构件防腐技术条件》；
7、国家现行的其它有关标准、规范、规程与规定；
8、现场考察所获资料。
编制原则
1、确保实现招标文件所要求的工期、质量、安全、目标。
2、充分考虑本标段工程的特点、工期及施工环境。
3、结合我公司类似工程施工经验及施工机械设备配套能力。
4、以合理的施工进度计划、人员及机械配备、先进的施工工艺和健全有效的质量管 理措施作为本工程施工组织设计的重点。
1.3施工部署
施工部置原则
根据本工程特点及难点分析，结合工期要求及现场条件确定施工部署总体原则为：
1、本合同工程工期：本合同总体工期为30天。
2、总体施工安排为：结合办理施工许可证的难易情况，计划分三施工区段，从北坪 开始施工，然后到中坪段，最后南坪段。
3、项目部根据所投标段的施工地段进行设置，挑选离道路最近，有利于存放材料和 车辆等设施的地方设置。
施工段划分
为了响应招标文件有关工期的规定，在30日历天内完成施工任务，我公司计划本工 程安排三个作业队进行独立施工，各自进行流水作业。三个施工作业队所承担的施工任务 如下表所示：
施工作业任务划分表
序号
施工队
施工任务范围
备注
1
第一施工队
北坪、主跑道

2
第二施工队
中坪、塔台

3
第三施工队
南坪、滑行道、停机坪、修理车

1.3. 魂工平面部署
本合同段施工内容标线工程施工，根据实际工期和工程数量作以下考虑，为了保证工 程顺利完成，我公司组建了项目部，为了实施专业施工专业管理，项目部配置了三个施工 队，每个施工队配备了相应专业专用的施工机械设备，从而使工程保质保量按期完成。
1、仓库与材料堆场的布置：采用公路运输，仓库布置在现场办公用房的附近，便于 管理。玻璃珠、热熔涂料等放在仓库里，其他机械设备可布置在仓库外围或其他空地上。
2、加工车间布置：各种加工场布置，应以方便使用、安全防火、运输费用最少、不 影响安装工程施工的正常进行为原则。应将加工厂布置在出处，易于运输。
3、现场办公、生活设施：现场办公、生活设施包括:办公室、职工休息室、开水房、 食堂等。根据工地施工人数，可计算这些设施的建筑面积。应尽量利用租住房屋生活基地 或其他永久建筑，不足部分另行建造。
4、水电管网及其他动力设施的布置：施工及生活用水尽可能利用现有水源。项目部 驻地接引地方现有水源，其余施工现场用水就近解决。
5、根据工程防火要求，应设立消防站。一般设置在易燃物（仓库等）附近，并须有 通畅的出和消防车道。
1.4施工准备
技术准备
1、熟悉审查设计图纸
（1）审查施工图纸各细部尺寸等方面是否一致，对于有矛盾的地方及时找设计方 澄清或进行变更。
（2）在图纸会审之后，立即进行各个项目的实施性技术方案和分项工程的作业指 导书的编制工作，并组织对各工种施工人员进行技术交底。
2、编制实施性技术方案
（1）编制各分部分项工程施工方案及作业指导书。
（2）组织各层面的施工技术交底，明确各分项工程的工艺标准及质量要求。
（3）根据施工图纸做好施工放样和各施工专业工序交接工作。
材料准备
1、材料准备
根据各种材料需要量计划，组织货源，确定加工、供应单位和供应方式，签定材料供 应合同。
根据各种材料的需要量计划和合同，拟定运输计划和方案。
2、材料进场计划
序号
材料名称
品牌、产地
数量
备注
1
路面标线涂料
路友牌、浙江路友交通 工程新材料有限公司
26480kg

2
底漆
路友牌、浙江路友交通 工程新材料有限公司
1403kg

3
合计

27883kg

具体材料采购工作程序详见下图。
项目经理部 *
材料申请#划的提报
加工定货申请计划
月份材料申请计划
临时追加用料计划

编制共货方资格审查表
编制合格供货方名录

编制采购（加
工订货）计划

组织加工订
组织对外屎

产品购销合同审查记录
签订产品购销合同
「场采购

按照施工进度计划安排，组织材料按计划时间进场，在指定地点，按规定方式进行储 存和保管。
1.4. 劳动力准备
为确保业主要求的开、竣工日期，我们将合理安排设备和人员的入场，前期人员将于 收到中标通知书后进入施工现场，做好施工前的准备工作。其余的管理人员及施工技术人 员、施工队的临时工将在合同协议书签定后到达。
（1）根据总体施工进度计划以及施工作业安排，提前组织各专业施工人员进场， 进行质量、安全及文明施工等方面教育。
（2）向施工班组、操作工人进行技术交底，明确各项施工工艺、质量标准及安全 注意事项。
为了响应招标文件有关工期的规定，在30日历天内完成施工任务，我公司计划本工 程安排三个作业队进行独立施工。
每个作业队计划投入劳动力10人。共投入劳动力30人。三个施工作业队所承担的施 工任务如下表所示：
劳动力安排表
序号
施工队
劳动工种
劳动力配置
备注
1
第一施工队
队长1人、技工2人、划线工 2人、司机1人、普工4人。
10人

2
第二施工队
队长1人、技工2人、划线工 2人、司机1人、普工4人。
10人

3
第三施工队
队长1人、技工2人、划线工 2人、司机1人、普工4人。
10人

4
合计

30人

1.4. z施工机械设备准备
（1）根据各种机械设备的需要量计划，确定调配、购买或租用方式并办理好相关 手续。
（2）根据总体进度计划要求，提前对各种机械设备进行检查调试，
（3）确保各种机械进场后即可投入使用。
每个作业队伍主要施工机具配备见下表。
标线施工队主要施工机具配备表（每队）
序号
设备名称
规格型号
配置数量
备注
1
划线车
1-450MM
2

2
液压传动热融釜
8~15
2

3
自行式下涂剂喷涂车
YD18AC
2

4
载重汽车
4. 5T
1

5
水线车
SY1041小货
1

1.5项目重点、难点、关键点
施工管理人员进场后，先熟悉施工环境，对机械设备进行安装调试，并进行必要的技 术安全防火教育，待材料到位后，报请监理工程师检验，得到监工程师开工指令后，迅速 派施工人员开始施工，争取一切可以利用的时间在保证质量的前提下，提前完工。
（1）涂料产品在运输时应防止雨淋、日晒。储存时注意防潮，避免直接放在混凝土 或泥地上，上面铺衬板和塑料布，保持通风，隔绝火源，避免阳光曝晒。
（2）标线作业前，出具涂料的产品检验合格证书，并按监理工程师的指令，刮涂一 试验段约1M，以此检验涂（漆）料配方（包括玻璃珠用量）及面撒玻璃微珠数量是否 满足图纸和及时规范要求，以及施工机具和工艺是否合适。获批准后，试验用涂（漆）料， 施工机具和方法，可以用于所有的标线。
（3）标线作业应在白天进行，当天气潮湿、灰尘过多、风力过大或温度低于10°C时， 暂停作业。
（4）使用热熔材料进行刮涂标线时，应参照材料制造商提供的使用说明。严防因材 料不当引起的标线质量问题。
（5）热熔型涂料的冷膜厚度为2.mm+10 %，玻璃珠按涂料总重量21 %的比例混合 于涂料中，在热熔型和常温型标线的涂膜表面散布玻璃珠，热熔型涂料中添加适量的增塑 剂。
（6）标线施工过程中，在适当位置设立警告标志，防止车辆、行人在涂漆未干的标 线上行驶，造成对标线的沾污和损坏。
（7）对由于使用不合格材料、施工不当或不符合设计要求的标线，应清除干净， 重新标定。
（8）完成的标线段应平直、整齐、无毛边，对出入导流线、立交、服务区、停机 坪道路平曲处的标线，应位置准确、线形顺畅。对施工中造成的道路污迹、残留材料应及 时清除干净，保持路面整洁。
1.6标线施划工作技术要求
普通常温交通标线涂料质量检测标准
1、交通标线漆：采用反光环保涂料，我公司计划采用浙江路友交通工程新材料有限 公司生产的路友品牌标线漆。该品牌标线漆通过国家交通安全设施质量检督检验中心检验， 路友牌标线涂料产品的粘度、密度、耐磨性等十四项技术指标符合国家交通行业合格标准， 并颁发了产品合格证书。为了保证施工质量我公司在有效施工工期内保证所用涂料为同一 批号产品。并承诺施工质量保质期6个月。
2、漆膜厚度＞ 0.8mm标线，须施划两遍，即第一遍施划完成10日后，再进行第二遍 覆盖施划，确保每遍施划厚度达到0.4mm，两遍的厚度满足0.8mm要求。
3、涂料质量检测执行 GB1756-79、GB1724-79、GB1730-79、GB1723-79、GB1720-79、 GB1726-79、GB1768-79、GB1733-79、GB1731-79、GB1725-79 国家标准。
交通标线施工程序要求
执行GB5768-29第三部分：道路交通标线和《城市道路交通标志和交通标线设置规 范》GB51038-2015的相关要求。
按照招标文件的要求在施工前，我公司将指派专人对以确定施划标线的道路进行无死 角全程录像，施工后再次进行无死角全程录像，制作影像光盘，形成施工前后对比，报送 用户单位存档。保质期的起始日期已完工后全程录像电子文档创建日期为准。
具体程序如下：
1、施工准备
施工前需对施工环境进行检测，如对地面、空气的温湿度进行检测。除招标单位或管 理部门书面要求以外，施工时气温必须高于5C,相对湿度低于85%。
2、施工中地表处理
用钢丝扫地机、吹风机等机械，彻底清除作业面上的灰尘、泥砂等。
3、施工中——打点放样
按图纸进行打点放样（根据道路性质确定是放绳或是打水线等），用尺和石笔在路面 作出标记，放样完毕后，核对放样结果与图纸或相关标准是否相符（如覆非字符类旧线， 此步骤可省略）。
4、施工中一一搅拌涂料
用电动搅拌器将漆搅拌3 -5分钟，须将搅拌叶接触到包装桶底部再抬起1 - 2厘米左 右，确保将漆整体搅拌均匀（如漆的生产日期距施工时间在一个月内且漆无沉淀，此步骤 可省略），再将漆缓慢加入施工机械内，不得将漆溅出施工机械的容器外。
5、施工中一一枪管排空
喷涂前应拆除喷嘴通过喷枪排空管路内的稀料，直至喷枪内有漆均匀排出，观察排 出的漆色泽和桶内是否一致，防止在换色时设备管路死角没有清洗干净，如果漆的色泽和 桶内色泽差异较大，则将漆通过喷枪排至空桶内，直到排出的漆色泽和桶内无明显差异为 止。
6、施工中调枪
固定喷枪，根据标线要求选择合适的喷嘴，装上喷嘴，先用油毛毡和白铁皮进行实地 试划，用湿膜测试卡测试厚度、用卷尺测量宽度等情况是否符合技术要求，必要时进行参 数调整，将指针对准基准线，向前走动4-5米，在喷枪下放上铁板或油毛毡，点动喷枪 开关，看喷出漆膜边缘与基准线是否位置相符，如相符，则进行实际喷涂，不相符，调整 喷枪或指针的左右位置，重复上述步骤，直到相符为止。
12 / 18
7、施工中施划、施工后检查
划线结束后，应根据实际完成情况，计测工作量，对不符合要求的标线进行修整，除 去溢出和不规则的涂膜，检查厚度、尺寸等情况。
8、施工路段如有影响标线施划的护栏、水泥墩等障碍物。中标施工单位负责挪移， 施划完标线后再将挪动的物体放回原处。
9、新路面按图施工。旧路面覆线应先清除原旧标线后，再施划涂料（除线设备和材 料自备）。
交通标线工程质量要求
施工过程中要充分考虑工程所在地气候条件，自然条件，以及其他因素对交通标线的 损坏，在交通标线涂料质量检测不低于国家标准的同时，还必须达到以下要求。
1、施划的标线涂膜外观在冷凝后应无皱纹、斑点、起泡、裂纹、脱落及表面无粘黏 现象，涂膜颜色、外观应与标准样板一致。
2、标线的宽窄和厚度匀称，线型完整直顺、光滑流畅，边缘整齐无虚影无毛刺，线 与线连接处不准出现锐角或突出现象。人行横道线等宽度在20公分的标线要求必须两次 完成施划，保证标线厚度均匀、达标，线形完整直顺。
3、标线附着力、抗磨性、抗腿色性根据标线施划的不同位置，保质期分别为：
（1）车辆碾压频率高的分道线、人行横道线等必须保持3个月以上（90天）；
（2）车辆碾压频率低的道路边缘线、道路中心双实线等必须保持6个月以上（180 天）色泽新鲜、清晰规范、无脱落、无褪色。
4、每施划完一条街道，次日施工单位与用户单位共同检查施划质量、核对确认工程 量，填写《交通标线施划工程量确认单》，施工单位和用户单位各一份。

施工方法
采用美国进 PAVE-MARK公司生产HEROULS5型多功能，自动行走划线车刮涂路缘 实线、虚线，采用日本手推式刮板机刮涂，其他特殊标线采用斑马线刮板机和日本手推刮 板机刮涂。施工中严格控制标线厚度及玻璃微珠撒布量。
涂下涂剂采用高压无气五十铃车载划线车喷涂下涂剂。
标线施工前打水线（含化石粉）采用水箱自压式五十铃车载自溜打水线。
工艺流程
施工准备一清除旧标线一测量放线
打水线
喷下涂剂一清扫路面

刮涂标线 修毛边 清理现场检验签证
1.7. 施工工艺
修理组织机构、•物
技术质量科
| 综合办公室
测量放线
1
财务统计科施
1 1
1

质量自检
清运垃圾

9目经理B^K
清扫路面
刮涂标线
清理现场
14 / 18

含化石粉
划线车
检验鉴证
技术要点
A、道路标线执行(高等级公路施工技术规程)进行施工。
B、标线材料应符合部标路面标线涂料(JT/T280-1995)的规定。非经交通部检测中 心检测合格的产品，不予使用。
C、标线的颜色及形状应符合现有国标道路交通标志和标线(5768-1999)的规定和设 计要求。
D、喷刮涂标线之前，道路表面上的污物，松散的石粒和其他杂物应予以清除。
E、气候影响，路面潮湿，不进行施工。
路面清扫
放样前对路面内进行大范围清扫以利于放样、涂敷等工作。涂敷前再进行一次清扫， 将放样前的路面污染清除干净，便于涂敷作业。
施工放线
清扫完成后及时进行放线工作。放线采用车载式放线车进行放线，首先根据设计图纸 尺寸将中间车道纵向每隔5m用粉笔打点，然后用放样绳标出，接着用车载式放样车用水 溶性涂料放出样线，并精确放出标线线形和车道宽度。
车距确认线、导流标线、文字记号等的放样，按施工图纸设计出轮廓线，为避免涂敷
15 / 18
施工时涂料超出样线，沿样线周围和图线空隙处粘贴胶带，涂敷后及时将胶带和多余的涂 料清除，修整合格。
标线放样后要检查是否与道路总体协调，特别是出入导流线，必需根据道路实际情 况调整。
1.7. 滁料熔融
涂料熔融温度为180C-220C，涂料熔融和搅拌时应注意：
(1) 避免长时间高温加热，防止涂料变色，热劣化。
(2) 涂料尽量减少加热次数，充分搅拌均匀，当日涂料当日用完，避免剩料。
(3) 涂料中混入大量空气时，会沸腾引发事故，涂料熔融时注意不能升温太快。
(4 )注意液化石油气的使用安全。
1.7. 标线涂敷
涂敷前进行施工机械的检查，保证设备完好，预先用油毛毡和白铁片进行试画，检查 色泽、厚度、密度、玻璃珠撤布量等是否符合要求。画线车中的涂料应经常保持混合状态， 为防止贮料罐和斗槽内涂料温度降低，画线车的保温装置应适时开启。为避免标线阻碍雨 水外排，在施工过程中，每15米设置一个排水。
为保证夜间的识别性，在标线涂敷的同时要撒布玻璃珠，经验表明玻璃珠的直径有一 半埋入涂膜中反光效果最好。但要做到这一点不太容易。涂料温度高，玻璃珠撒布快，玻 璃珠会沉入涂层中；涂料温度低，玻璃珠撒布慢，涂层已接近固化，玻璃珠不能在涂层上 很好固着，容易脱落，反光效果很差。因此，采用带有玻璃珠刮斗的划线车进行施工，划 线车大样如图。注意撒布玻璃珠的装备情况，以及划线时的风力和风向(天然风及从画线 车旁边通过车辆所引起的风)对玻璃珠撒布的影响，应避免玻璃珠拥成堆。撒布要均匀、
16 / 18
全面。通常最适当的撒布量是宽15cm标线，每画10cm长度时，玻璃珠撒布20〜30g。撒 布过多，使白天的色调变坏，并产生高低不平，也易使灰尘沾粘而降低识别性。

手推式划线车大校图
标线固化。涂膜的干燥采用自然冷却，自然冷却可使标线粘接性增强。画线车中的涂 料要经常保持混合状态。
标线修整
画标线结束后，应根据实际完成情况，计测工作量。以不符合要求的标线进行修整， 去除溢出和垂落的涂膜，检查厚度、尺寸、玻璃珠的撒布情况及划线的形状等。要修剔不 合规格的标线，收集四处散落的玻璃珠，因为路面上的玻璃珠易使人和车辆滑行和跌倒， 发生事故。所以必须清扫干净。除此之外，必须及时整理施工机械、工具、扫除施工残留 物以及拍照等。
突起路标的安装
(1) 根据图纸和技术规范的要求，进行准确定位。
(2) 清理路面，突起路标设置时，路面面层必须干燥、清洁、无杂垢，将粘合剂调 和均匀后，利用粘贴设备在路面上正确位置进行机械粘贴并加压固定5分钟，直到四周出 现挤浆，并及时清除其溢出部分，在凝固前不得扰动。(凝固时间5分钟)
(3) 在降雨、风速过大或温度过高过低时，不得进行施工。
