丙纶防水施工工艺及验收方法(1).doc

丙纶防水施工工艺及验收方法(1)

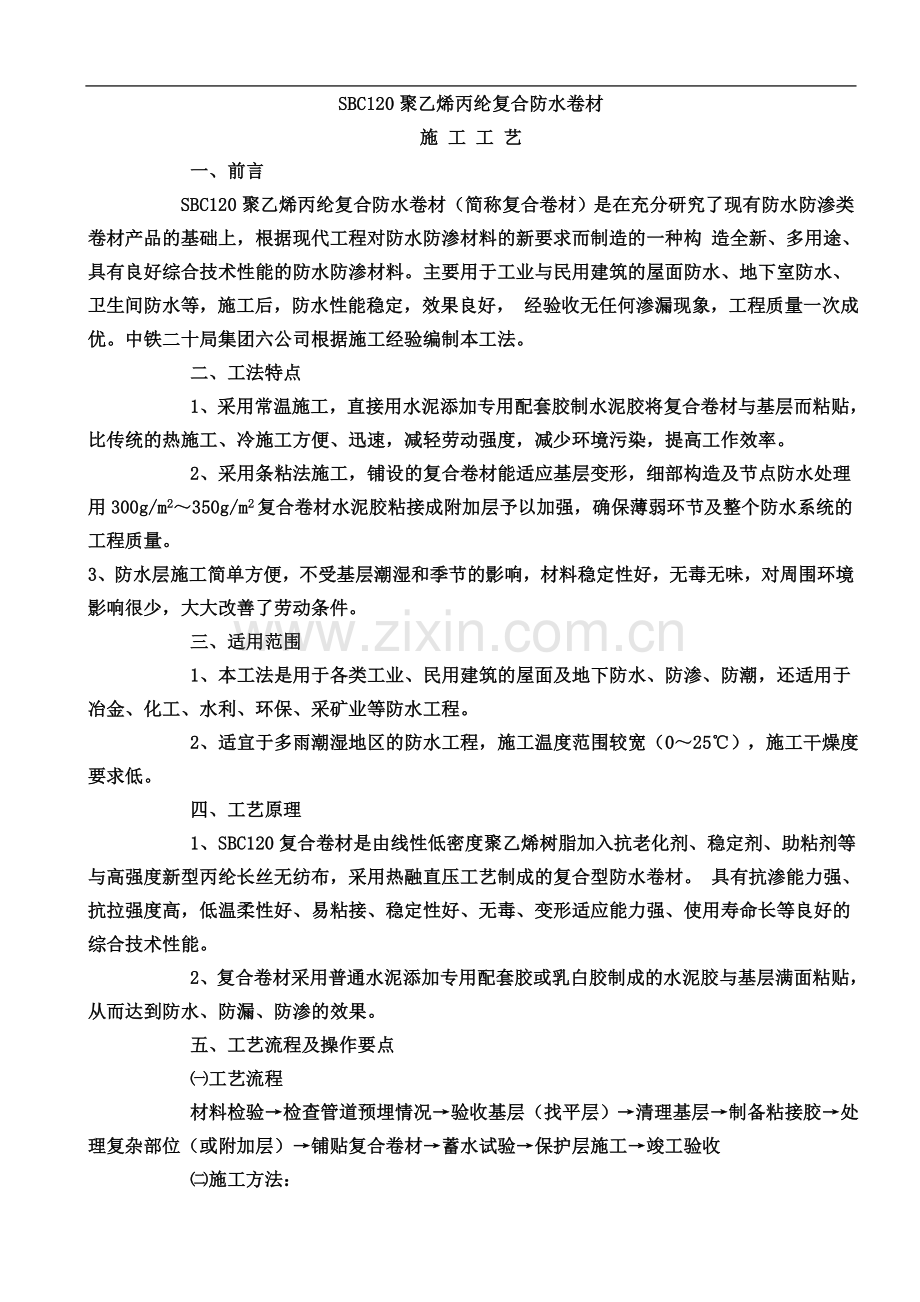

SBC120聚乙烯丙纶复合防水卷材
施 工 工 艺
      一、前言
      SBC120聚乙烯丙纶复合防水卷材（简称复合卷材）是在充分研究了现有防水防渗类卷材产品的基础上，根据现代工程对防水防渗材料的新要求而制造的一种构 造全新、多用途、具有良好综合技术性能的防水防渗材料。主要用于工业与民用建筑的屋面防水、地下室防水、卫生间防水等，施工后，防水性能稳定，效果良好， 经验收无任何渗漏现象，工程质量一次成优。中铁二十局集团六公司根据施工经验编制本工法。
      二、工法特点
      1、采用常温施工，直接用水泥添加专用配套胶制水泥胶将复合卷材与基层而粘贴，比传统的热施工、冷施工方便、迅速，减轻劳动强度，减少环境污染，提高工作效率。
      2、采用条粘法施工，铺设的复合卷材能适应基层变形，细部构造及节点防水处理用300g/m2～350g/m2复合卷材水泥胶粘接成附加层予以加强，确保薄弱环节及整个防水系统的工程质量。
3、防水层施工简单方便，不受基层潮湿和季节的影响，材料稳定性好，无毒无味，对周围环境影响很少，大大改善了劳动条件。
      三、适用范围
      1、本工法是用于各类工业、民用建筑的屋面及地下防水、防渗、防潮，还适用于冶金、化工、水利、环保、采矿业等防水工程。
      2、适宜于多雨潮湿地区的防水工程，施工温度范围较宽（0～25℃），施工干燥度要求低。
      四、工艺原理
      1、SBC120复合卷材是由线性低密度聚乙烯树脂加入抗老化剂、稳定剂、助粘剂等与高强度新型丙纶长丝无纺布，采用热融直压工艺制成的复合型防水卷材。 具有抗渗能力强、抗拉强度高，低温柔性好、易粘接、稳定性好、无毒、变形适应能力强、使用寿命长等良好的综合技术性能。
      2、复合卷材采用普通水泥添加专用配套胶或乳白胶制成的水泥胶与基层满面粘贴，从而达到防水、防漏、防渗的效果。
      五、工艺流程及操作要点
      ㈠工艺流程
      材料检验→检查管道预埋情况→验收基层（找平层）→清理基层→制备粘接胶→处理复杂部位（或附加层）→铺贴复合卷材→蓄水试验→保护层施工→竣工验收
      ㈡施工方法：
      1、找平层技术要求
      ⑴屋面找平层应符合《屋面工程技术规范》（GB50207—2002）规定，地下防水找平层应符合《地下工程防水技术规范》（GB50208—2002）规定。
      ⑵找平屋拐角处（如墙、烟道、墙角、管道周围）均应做成R=20mm圆角。
      2、水泥胶的配制
      ⑴粘贴防水层时，SBC120胶粘剂含量为水泥重量的2.5%，即为一袋水泥（50kg）配用一袋胶粘剂（1.25kg）。配制时将一袋胶粘剂与 6kg～10kg的水泥干混均匀，然后边搅拌边将其加入到27.5kg～32.5kg的水中（相当于水泥重量的55%～65%），搅拌均匀后逐渐加入剩余 的水泥，边加入边搅拌，搅拌至无凝块、无沉淀、无气泡即可使用。
⑵粘结隔汽层时，SBC120胶粘剂含量为水泥重量的1.5%，即一袋水泥（50kg）配用一袋胶粘剂（0.75kg）。配制时将一袋胶粘剂与 4kg～8kg的水泥干混均匀，然后边搅拌边将其加入到27.5kg～32.5kg的水中（相当于水泥重量的55%～65%），搅拌均匀后逐渐加入剩余的 水泥，边加水边搅拌，搅拌至无凝块、无汽泡可使用。
      3、复合卷材施工
      ⑴施工前必须对找平层进行验收，验收合格后方可进行。
      ⑵施工前，用小铲铲掉落地灰等杂物，用扫帚清扫干净基层表面的垃圾和灰尘。
      ⑶屋面复合防水卷材粘贴方向按GB50207—2002第4.3.5条规定确定，地下防水工程粘贴方向可根据实际情况确定。
      ⑷复合卷材铺贴时，先在铺贴部位将复合卷材预放3mm～12mm，找正方向后，在中间固定，将卷材一端卷至固定处粘贴，这端粘贴完毕后，再将预防的卷材另一端卷回至已粘贴好的位置，连续铺贴直至整幅完成。
      ⑸铺贴方法：将水泥胶用毛刷涂到基层和卷材对应的表面上厚约10mm，然后粘贴卷材，同时在卷材上表面刮板将粘接面排气压实，排出多余部分粘接胶。
      ⑹垂直面复合卷材粘贴必须纵向粘贴，自上而下对正，自下向上排气压实，要求基层与卷材同时毛刷涂胶，厚度均约10mm。
      ⑺接缝施工
      1接缝涂胶部位要求基层干净、干燥。
      2用水泥胶接缝时，接缝与卷材粘贴可同时进行，两个粘贴面可同时涂胶，接缝满贴，胶层厚度为1.0mm～1.6mm，接缝压实后在接缝边缘再涂刷一层水泥胶，厚度为0.8mm～1.0mm，涂刷宽度从接缝边缘向两边延伸30mm，接缝不允许有露底、打
皱、翘曲、起空现象。
      3地下防水用盖条方式接缝时，水泥胶接缝压实后，不在接缝边缘在涂刷水泥胶，溢出的水泥胶不必处理，而待水泥胶固化后，将接缝处表面水泥胶清除。
⑻屋面隔汽层施工
      1隔汽层施工前，对基层、施工环境等要求与防水层施工前要求相同。复杂部位处理与屋面防水层复杂部位处理相同。
      2接缝采用垫条对接方式，用300g/m2双面复合卷材作垫层，先将大于200mm宽的垫条用水泥胶铺贴在接缝位置上，然后铺贴单面复合卷材。
      ⑼复杂部位处理
      防水层施工前，应按图纸要求先做好复杂部位（屋面的凸出部位、雨水口、天沟、檐口、地下防水阴阳角、穿墙管等），的附加层，复杂部位的附加层用250g/m2～300g/m2复合卷材，水泥胶处理粘接。复杂部位处理与其他卷材施工类同。
      六、工程材料
      1、复合卷材
      ⑴种类和规格
      复合卷材分为双面加筋型和单面加筋型，双面加筋型用于屋面防水（≥300g/m2）、地下防水、防渗（≥400g/m2）、防潮（≥300g/m2）及其它防渗漏工程，单面加筋型（G200g/m2、G250g/m2）用于隔汽工程。
      复合卷材规格为：≤400g/m2    100m×1.15m
      ＞400g/m2     50m×1.15m
      ⑵产品性能技术指标
                   规格g/m2
性能指标
单面加筋
双面加筋
G200
G250
250
300
350
400
拉伸强度Mpa≥
4
5
6
断裂伸长率%≥
50
40
不透水性30mm不透水Mpa

0.02
0.30
0.35
0.40
热老化
拉伸强度保持率≥
70

保持率
断裂伸长率保持率≥
60

低温弯折-20℃
-20℃φ10mm棒对折180º无裂纹
断裂拉伸强度N/cm≥
30
35
40
55
60
70
撒裂强度N≥
20
22
25
27
30
33
2、粘接胶的选用
粘接胶一般用水泥涂加专用配套胶（SBC120胶粘剂）或用聚醋酸乙烯乳液制成水泥胶与基层满面粘贴。
      屋面防水构造，屋面隔汽构造和地下防水构造、粘接胶可用水泥胶或低粘度双组分聚醋型聚氨酯胶。
      3、施工材料及用量
使用
部位
工程
构造
材料名称
规格
单位
用量
备注
屋
面
防水层
复合卷材
≥300g/m2
㎡
1.10-1.15
单层防水
粘接胶
SBC120胶粘剂
防水层用
㎏
0.05
水泥重量的2.5%
防酸水泥
32.5#
㎏
2.5

隔
汽
隔汽层
复合卷材
G200、G250
㎡
1.0
单层隔汽
隔汽层
粘接
SBC120胶粘剂
防水层用
㎏
0.05

水泥
32.5#
㎏
3.0
水泥重量的1.5%
卫
生
间
防水层
复合卷材
≥350g/m2
㎡
1.15

防水层
粘接
SBC120胶粘剂
防水层用
㎏
0.05
单层防水
水泥
32.5#
㎏
3.0
水泥重量的2.5%
注：1、水泥用普通硅酸盐水泥，标号≥32.5号；
      2、表中用量不包括女儿墙、雨水口、附加层等部位。
      七、施工机具
      铺贴复合卷材施工机具见下表：
序号
机具名称
规格
单位
数量
备注
1
小器皿

个
1

2
刮板
300mm
个
2
硬橡胶
3
搅拌机具

个
1
电动搅拌器
4
制胶容器
≥
个
2
根据用量可用半截油桶，外加剂桶
5
剪子

把
2

6
刀子

把
2

7
清扫工具

把

根据情况用扫帚、小铲等
8
称重工具

台
1
10～50㎏小磅秤
9
腻子刀
40
把
2

10
毛刷
300g
把
1
弯把
      八、劳动组织
      一个施工组7人：清理基层1人，制运胶3人，铺贴卷材2人，复杂部位1人。
      九、安全措施
      除执行《建筑施工高处作业安全技术规范》（JGJ80—91）外，还应注意以下几点：
      1、健全安全生产保证体系，制定安全生产程序。
      2、作业人员必须严格按照施工现场操作规范进行，施工必须穿平底胶鞋，在周边等危险部位作业需系安全带。
      3、清理现场时，要认真集中，严禁将清扫的垃圾抛向窗外，导致伤害他人及造成不良影响。
      4、胶粘剂中含有有机溶剂，属易燃品，在贮存、运输、使用过程中应远离火源。
      十、质量要求
      1、遵照《屋面工程技术规范》（GB50207—2002），《建筑工程质量检验评定标准》（GB50300—2001）中的有关规定检查评定验收。
      2、施工温度范围较宽，环境温度0℃及以下时禁止使用水泥胶粘接，环境温度-5℃及以下时不能使用聚氨酯胶粘接。施工温度高于25℃时，应向施工后的复合卷材表面喷水降温，防止卷材变形起鼓。
      3、水泥胶涂刷后应马上粘贴复合卷材，防止胶中水分散失，影响粘贴质量。
      4、复合卷材铺贴过程中有打皱无法纠正时，应断开打皱处，按接缝处理。
      5、在雨后或淋水后2h着重检查有关渗漏或积水。
      十一、效益分析
      1、技术比较
      从材料的物理性能，抗老化性看，复合卷材优于一般的沥青卷材、涂膜防水。从操作方法来看，沥青卷材，涂膜防水采用满粘法，施工层次多，操作复杂，而复合卷材只设一、二道，采用条贴法，操作程序简便，减少污染，改善劳动条件，加快施工速度。
      2、经济比较
      复合卷材防水层300g/m2+400g/m2造价为20元，而沥青卷材、涂膜防水2层造价平均在35元以上
屋面防水应用要特别注意卷材与找平层的粘接面积及粘接强度，这是保证防水效果、保证防水寿命的关键技术。
简要施工技术：
（１）找平层应符合设计质量标准。
（２）施工现场必须彻底清理干净。
（３）平面与立面结构的连接处均应做成直角，上端有滴水结构。
（４）复杂部位须预先处理，增敷一至三层卷材，有效覆盖宽度＞120mm。
（５）粘接层粘接材料质量应符合国家规定。使用水泥胶粘剂应根据气温调节加水量，天气燥热时多加些，天气凉湿时少加些。粘接施工时，基层应保持必 要的湿度，以保证粘接层养护所需要的水份。
（６）粘接层要求满粘，涂布浆料应保证粘接面积≥85%。
（７）敷设应先低后高逆坡进行。
（８）随胶粘剂向前敷卷材，用弹性工具顺向排气粘实。
（９）聚氨酯接缝胶应连续均匀，宽度、厚度符合操作规定。
（１０）接缝粘合必须均匀连续保证足够宽度。
（１１）卷材粘接质量验收合格后可进行防护层施工，防护层抹制厚度要均 匀一致。
（１２）防护层施工注意严防损坏卷材。
（１３）防护层必须保证全面覆盖卷材并达到要求的厚度，应注意养护，以 保证水泥强度。
２、地下防水
聚乙烯丙纶复合卷材用于地下防水工程应将卷材设计在受水压有背衬的条件下使用，防止剥离。在无背衬条件下使用应核算卷材剥离强度。
简要技术：
（１）水平结构，现浇施工先将卷材接拼成整体检查无误，在底层混凝土振 捣平出浆后， 敷卷材并随即在未沉浆之前浇上层混凝土振捣至实。已凝固混凝土表面施工参照屋面防水做法。
（２）垂直结构，夹层防水结构时，应将已筑墙体表面先行找平，刷含2.5%聚乙烯丙纶复合防水卷材配套专用胶粉的水泥素浆并粘接卷材，做好接缝后，再进行砌筑或浇灌内墙体。砌筑结 构时，要用砂浆灌实夹层，防止卷材受压剥离。
（３）地下防水接缝施工用胶量要充足连续不断，充分固化。水平面与垂直 面相接处要有足够的搭接余量，靠实无空间。
当地下水位高于施工面时， 施工现场附近应设有低于施工面的排水措施，以保证施工质量。
３、室内防渗
聚乙烯丙纶复合卷材应用于内墙包括楼面防渗时，卷材粘贴后，应保证粘接层硬化再进行表面装饰施工，贴瓷砖、马赛克或抹灰等。内墙装饰面层前，应向卷材上刷一层含1.5%聚乙烯丙纶复合防水卷材配套专用胶粉的水泥素浆。
４、地面防潮
聚乙烯丙纶复合卷材应用于地面防潮，要注意地面面层的厚度，以保证地面安定性。墙 脚处卷材垂直高度不小于200mm。
５、保温隔气
用于保温层隔汽时可采用单面复合卷材，其粘贴、敷设与屋面防水相同，接缝采用双面复合卷材垫条方式，无防护层。
（二）水利应用
应根据水位选择满足抗渗强度的卷材规格，并根据地质情况和施工条件留出 一定的强度余量。
１、渠道、蓄水池防渗
（１）渠道、蓄水池地基土质为粘性土时，可直接铺设卷材，若渠道地下水 位较高，为了防冻和排水， 有时在卷材与地基土层之间设细砂垫层10-20cm，也有时在膜上设排水孔。 卷材上可直接铺设砼板做防护，预制或现浇皆可，也 可铺设砂土，防止将碎石或块石直接铺于卷材上，若采用块石做防护，则需要细粒土做垫层。
（２）渠道、蓄水池地基为砂性土时，若地基采用细砂土，卷材可以直接铺 在地基上，若地基采用粗砂土，则需用细砂或粘土砂作支持层，而后铺设卷材。
（３）渠道、蓄水池地基为砂砾石时，在卷材铺设前用细粒土做支持层，再 敷设卷材。
（４）渠道、 蓄水池在应用卷材前应先保证基面的平整无损坏卷材的条件，垫平压实。
（５）地基为混凝土结构时，可参照建筑应用方式进行设计。
２、土石坝防渗：坝面防渗，卷材应设计成折线截面，以适应土壤的变化， 折角处应做成利于接缝施工的形状。
（１）土质坝（H＜10m）
卷材可直接铺在坝体土料上，若有防冻要求，则应另行考虑支持层。其防护可采用砼板、块石，并需加细砂垫层过渡。
（２）堆石坝（H＜10m）
由于卷材两侧都接触较大的块石，需采用细砂垫层作支持层或过渡层。
（３）砂坝（H＜20m）
在铺设卷材前， 在砂坝边坡上先浇筑5-7cm纯水泥砂浆作支持层，然后铺卷材，卷材上直接铺砼板做防护层，若防护层是块石，则卷材上宜设细砂垫层 作过渡层。
（４）卷材用于坝芯防渗结构，卷材敷于减薄的芯墙迎水侧，也可单独使用 卷材。
（５）卷材施工前应先清除可能损坏卷材的树木、尖石等锐状物，夯实坝基 再根据坝基土质不同敷卷材或回填土。
（６）卷材敷设
沿坝底至坝顶敷设卷材，卷材松紧度要适当，以减少应力, 接缝搭边宽度100mm，采用双组份聚醚型聚氨酯（型号为JYM-110型）粘接，也可采用热合方式拼接，或采用自粘接缝卷材。
（三）其它应用
聚乙烯丙纶复合卷材可应用在冶金、化工防污染、采矿业防水等用途。设计应根据实际 情况进行，基本结构仅供参考。
１、防污染防渗
用于防污染防渗时，一般是复合卷材设计在一定厚度的土层下使用，卷材及接缝粘接剂应不与污染物有化学反应， 粘接剂与污染物有反应时采用热合方式。
２、管道防水
用于管道防水，复合卷材一般应用于保温的管道，通常是设计在保温层外层。 如用于混凝土管道防渗时，卷材应设计在受压面使用。
３、矿井防水
聚乙烯丙纶复合卷材应用于矿井防水时，通常选用高强度型，以适应复杂的地质情况， 并设计成夹层式，要保证卷材两侧构体各自足够的稳定性。
４、道桥防水
聚乙烯丙纶复合卷材应用于道桥防水时，由于复合卷材与水泥具有较高的粘接强度，可增加面层的稳定性，设计时可适当减小面层强度。
５、隧道防水
隧道防水施工现场十分复杂，应用时应根据实际情况施工。

SBC防水施工工艺---地下
(一)、施工操作程序
     验收基层(找平层) →清扫基层(找平层) →制备粘接胶→处理复杂部位→铺贴复合卷材→检验复合卷材施工质量→保护层施工并验收。
     (二)、找平层技术要求
     1、地下防水找平层应符合《地下防水工程质量验收规范》   (GB50208－2002)规定。
     2、找平层拐角处(女儿墙、烟囱、天窗、墙角等)均应做成R=20mm的圆角或直角。
     (三)、粘接胶的配制
     1、水泥胶的配制
     ①水泥添加SBCl20胶粘剂的配制方法
     a、粘贴防水层时，SBCl20胶粘剂含量为水泥重量的2.5％，即一袋水泥(50kg)配用一袋胶粘剂(1.25kg)。配制时将一袋胶粘剂与 6kg～10kg的水泥干混均匀，然后边搅拌边将其加入到27.5kg～32.5kg的水中(相当于水泥重量的55％～65％，即2.5个外包装箱容 积)，搅拌均匀后逐渐加入剩余的水泥，边加入水泥边搅拌，搅拌至无凝块、无沉淀、无气泡即可使用。
     b、粘贴隔汽层时，SBCl20胶粘剂含量为水泥重量的1.5％，即一袋水泥(50kg)配用一袋胶粘剂(0.75kg)。配制时将一袋胶粘剂与 4kg～8kg的水泥干混均匀，然后边搅拌边将其加入到27.5kg～32.5kg的水中(相当于水泥重量的55％～65％，即2.5个外包装箱容积)， 搅拌均匀后逐渐加入剩余的水泥，边加入水泥边搅拌，搅拌至无疑块、无沉淀、无气泡即可使用。
     注意事项：量水时，将包装箱内的大塑料袋上口翻向箱外，按标线计量。防水卷材粘贴后24小时内禁止向水泥胶处洒水。
     ②水泥添加乳白胶的配制方法
     乳白胶与水泥的重量比为17％时，每公斤水泥加水控制在0.38kg～0.48kg，乳白胶与水泥的重量比为7％时，每公斤水泥加水控制在 0.45kg～0.55kg。配制时，先把乳白胶放入制胶容器中，边搅拌边加水，加水后搅拌至乳白胶全部溶解，再边搅拌边加水泥，加完水泥搅拌至均匀无疑 块、无沉淀、无泡沫即可使用。
     2、聚氨酯胶的配制方法
     将甲、乙组分按体积比1：1(重量比1：1.5)在干燥容器中混和搅拌均匀后即可使用，如乙组分有沉淀时，搅拌均匀后使用：
     注意事项：该胶粘剂属双组分反应固化型，在使用时必需严格按比例要求配制，根据施工现场实际情况和用量随使随配，严禁向胶粘剂内加入任何溶剂：
     (四)、复合卷材施工
     复合卷材施工必须在找平层验收合格后进行，原则上复合卷材的粘贴，对基层的含水率无特殊要求，只要无明水即可施工，因当有明水现象时，水泥胶被过份稀释， 使粘接层出现过薄、不均匀、漏粘等现象，卷材粘贴后防水层以下水份含量过高，影响了卷材粘接强度及施工质量。但基层含水量也不宜过低，过低时会导致水泥胶 严重脱水、粉化，使水泥无法进行正常的水化反应，不能凝结硬化。通过实践证明，当基层含水率在30％～50％时，复合卷材的施工效果最佳。
     1、复杂部位处理
防水层施工前，应按图纸要求先做好复杂部位(地下防水的阴角、阳角、穿墙管等)的附加层，复杂部位的附加层用复合卷材、水泥胶或聚氨酯胶处理粘接。
2、复合卷材铺贴
     ①地下防水工程粘贴方向可根据实际情况确定。复合卷材铺贴时，先在铺贴部位将复合卷材预放3m～12m(地下工程可预放2m～3m)，找正方向后，在中间 处固定，将卷材一端卷至固定处粘贴，这端粘贴完毕后，再将预放的卷材另一端卷回至已粘贴好的位置，连续铺贴直至整幅完成。铺贴方法：将水泥胶用毛刷涂到基 层(找平层)和卷材对应的表面上厚约1.0mm，然后粘贴卷材，同时在卷材上表面用刮板将粘接面排气压实，排出多余部分粘接胶，这是保证工程质量的关键。
     ②垂直面复合卷材粘贴必须纵向粘贴，自上向下对正，自下向上排气压实，要求基层与卷材同时涂胶，厚度均约1.0mm。
     ③复合卷材的损伤疵点应做附加层，附加层卷材应宽出疵点周边120mm，地下防水附加层用聚氨酯胶满粘，屋面防水附加层可用水泥胶满粘。
     3、接缝施工
     ①接缝涂胶部位要求基层干净、干燥。
     ③用聚氨酯胶接缝时应在粘接胶固化后进行，具体操作方法：翻起上层卷材，将胶涂在下层卷材上，涂胶应连续均匀，厚度为1.0mm左右，宽度符合下表规定，涂胶后粘合压实。翻起时应防止复合卷材与基层剥离。聚氨酯胶接缝数据见下表。
序号 卷材规格(g／m2) 最小胶接宽度(mm) 用胶参考量(g／m2)   备   注
1 250 20 约0.045 屋面防水
2 300 35 约0.079
3 400～600 约100～120(满粘) 约0.250 地下防水
     ④地下防水用盖条方式接缝时，水泥胶接缝压实后，不在接缝边缘再涂刷水泥胶，溢出的水泥胶不必处理，而是待水泥胶固化后，将接缝处表面水泥胶清除，在接缝处和盖条上同时涂刷聚氨酯胶粘贴盖条：
(五)、保护层施工
复合卷材外露时，为防止意外损坏和紫外线照射，需加保护层延长复合卷材使用寿命。
保护层施工前必须在防水层验收合格后，并将防水层表面清扫干净，保护好施工材料运输通道的卷材，施工人员应穿软底鞋操作。
     1、地下防水工程保护层施工
     ①水平面采用20mm厚1：2.5水泥砂浆做保护层。
     ②垂直面防水卷材铺贴在迎水面时，采用1：2.5水泥砂浆抹20mm厚做保护层，防水卷材铺贴在背水面时，除采用1：2.5水泥砂浆做保护层外，还应有保护挡墙，挡墙和复合卷材之间用厚度大于lOmm的1：2.5水泥砂浆填充灌实。
     ③保护层抹制前应在卷材上刷一层水泥胶，保护层分两次抹成，二层接茬必须错开200mm以上。
     2、保护层应做好养护。
     (六)、工程继续保护
     复合卷材施工过程发生中断要做好复合卷材的保护措施，特别是中断期较长或中断期间复合卷材施工现场有外界损坏因素的，必须做好复合卷材保护。工程继续保护 主要防止意外或人为对复合卷材的损坏，其因素主要注意：①机械损坏；②高空落物损坏；③人为损坏；④风刮剥离；⑤人工或自然堆落物损坏；⑥高温烧烫损 坏；⑦化学物质损坏等。
（七）、产品的贮存、运输、保管
1、防止日晒、浸水、机械损伤、高热。
2、除期限不超过20天的运输可平垛不大于五层外，均立放。
3、立放应单层，储存期不大于30天可立放两层存放。
4、不得与各种有机溶剂等有害物质接触。
（八）、其它注意事项
1、复合卷材施工温度范围较宽，最适宜的温度在5℃～25℃。环境温度0℃及以下时禁止使用水泥胶粘接，环境温度-5℃及以下时不能使用聚氨酯胶粘接：
2、白天可以正常施工，夜间气温低于0℃时，在温度降至0℃以前应做好防水层的保温防护措施，使其温度保持在0℃以上。
3、复合卷材施工温度高于25℃时，应立即向施工后的复合卷材表面喷水降温，防止卷材变形起鼓。
4、复合卷材施工须在3级风以下进行，雨、雪天禁止施工，施工后如遇大风，复合卷材的端头部位用重物压住防风。
5、当采用聚氨酯胶时，禁止使用溶剂稀释，以防止复合卷材溶胀变形。
6、地下防水粘贴面积要求90％以上，粘接层必须连续。
7、复合卷材铺贴过程中有打皱无法纠正时，应断开打皱处，按接缝处理。
8、采用聚氨酯胶搭接接缝，铺贴复合卷材时不能将水泥胶涂在复合卷材搭接处，以免影响接缝粘接。
9、采用盖条接缝时，在涂胶前应将接缝处表面固化的水泥胶清除干净。
10、复合卷材铺贴后，复合卷材下部不允许存在硬性颗粒及杂质，以免损坏复合卷材。
11、施工人员必须穿软底鞋，避免损坏复合卷材。
12、水泥胶涂刷后应马上粘贴复合卷材，防止胶中水分散失，影响粘贴质量。
