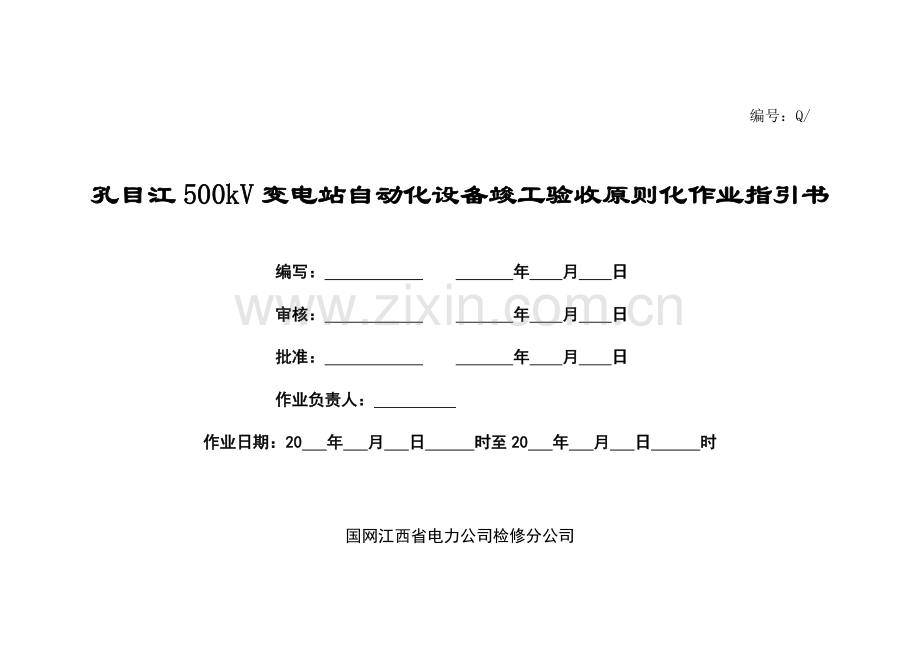

编号：Q/ 孔目江500kV变电站自动化设备竣工验收原则化作业指引书编写： 年 月 日审核： 年 月 日批准： 年 月 日作业负责人： 作业日期：20 年 月 日 时至20 年 月 日 时国网江西省电力公司检修分公司1、范畴本指引书合用于孔目江500kV变电站自动化设备竣工验收作业。2、引用文献国家经济贸易委员会第30号令，5月电网与电厂自动化系统及调度数据网络安全防护规定DL/T 860- 变电站通信网络和系统DL/T 1372 远动终端设备DL/T 5136 火力发电厂、变电所二次线设计技术规定DL/T 5137 电测量及电能计量装置设计技术规定DL/T 5149- 220-500kV变电所计算机监测系统设计技术规程DL/T 621 交流电气装置接地DL/T 630-1997 交流采样远动终端技术条件DL/T 634.5101 远动设备及系统第5某些:传播规约第101篇基本远动任务配套原则DL/T 634.5104 远动设各及系统第5-104某些:传播规约采用原则合同子集IEC 60870-5-101网络访问DL/T 634 远动设备及系统第5某些:传播规约第102篇电力系统电能合计量传播配套原则DL/T 667 远动设备及系统第5某些:传播规约第103篇继电保护设备信息接口配套原则DL 451 循环式远动规约DL 476 电力系统实时数据通信应用层合同DL/T 5003- 电力系统调度自动化设计技术规程江西电网 DL/T 179- 电力系统电能量计量传播实行细则（试行）电力二次系统安全防护总体方案电监安全34号IEEE Std 13441995（R）IEEE Standard for Synchrophasors for Power SystemsQ/GDW 131- 电力系统实时动态监测系统技术规范IEEE Std C37.118- 电力系统同步相量原则Q/GDW 273- 继电保护故障信息解决系统技术规范3、验收前准备3.1 人员规定:序号内 容备 注1作业人员应精神状态良好2必要纯熟掌握电力调度自动化系统运营管理规程和远动设备及系统工作条件环境条件和电源、远动设备及系统传播规约，并纯熟掌握自动化验收及检查办法3必要纯熟掌握国家电网公司电力安全工作规程（变电某些）关于知识4经年度国家电网公司电力安全工作规程（变电某些）考试合格，持有本专业资格证书并经批准上岗5验收前必要通过本工程验收交底，且掌握竣工验收项目及原则内容3.2 危险点分析:序号内 容1验收人员身体状况不适、思想波动、不安全行为、技术水平能力局限性等也许带来危害或设备异常2人员搭配不适当、工期紧张，作业人员及骨干人员局限性3变电站综自系统没有可靠备份、恢复等应急办法，安全防护办法不完善，也许存在病毒非法入侵风险。4二次设备上测试时，使用不合格工器具。如：清扫作业未使用绝缘工具，螺丝刀金属某些未采用缠绕绝缘胶带等5遥控操作实验只由一人操作完毕，带来安全隐患6遥控实验时未做必要保护办法7工作中重要环节操作，失去监护、操作不规范。如：遥控压板、切换开关、交直流空气开关、电流实验端子，触及交直流回路无专人监护，实验接线后没有专人检查等8验收人员误动系统数据库；误操作导致某些数据丢失，影响电网运营安全监控。3.3 安全办法:序号内 容1开工前组织作业人员学习，开展危险点分析，工作人员必要着装整洁，对的佩带安全帽2调节人员搭配、分工；事先协调沟通，在结识和协作上达到一致3必要对后台机数据及文献进行数据备份（注明备份时间），保证出错时能恢复初始状态4验收人员对所使用各种工器具检查与否完备良好5遥控实验操作时两人进行其中一人监护6遥控实验认真核对参数表,保证遥控点号对的性,遥控实验有专人在设备现场进行监护。7对验收工作中重要环节设专人监护；工作人员不得随意扩大工作范畴、增长工作内容。在工作中，有专人对重要环节操作进行检查，并监护；实验结束后，应由专人复查。8进行口令权限管理避免随意修改系统数据库。3.4 验收工器具及材料、资料:序号工作组名 称规 格单位数量备 注1项目检查组万用表：4位半0.5级块12计算器只13记录本台14笔支15竣工验收项目及原则、表格套11现场测试组万用表：4位半0.5级台12现场校验仪，不低于0.2级套13变送器校验仪或原则功率源，不低于0.1级套14秒表块25模仿输入输出装置台16网络负载测量软件套17计算器只18记录本台19笔支110竣工验收项目及原则、表格套111对讲机台23.5 作业分工:序号作业内容分组负责人作业人员1项目检查组负责对现场自动化设备与功能检查验收2现场测试组负责对现场自动化设备测实验收3图纸、资料验收4、作业卡4.1 变电站自动化设备检查序号作业项目验收内容检查成果缺陷内容负责人签字1设备检查1.1设备配备检查检查现场设备（间隔层、站控层、网络层、调度数据网、电量采集装置、二次安全防护设备）数量、型号、配备状况满足技术合同规定，填写核对附表1-1至1-6。1.2设备外观标记检查检查设备外壳没有碰伤、变形或油漆脱落现象，设备铭牌标记规范清晰。1.3设备安装检查检查设备按设计图纸安装组屏并安装牢固，满足防振规定；设备接线使用接线端子压接，接线对的牢固，标记规范。1.4设备接地检查检查设备及设备插件有必要和明显接地标志和接地端子，应使用截面不不大于4mm2多股铜线和屏柜接地铜排相连，保证设备信号接地、工作接地规范良好1.5设备电源检查检查设备电源设有独立控制开关并相应标记对的，设备上电后电源批示灯批示正常，远动传播通道设备电源必要是直流电源或交流不间断电源。1.6设备运营状态检查检查设备面板显示正常，运营批示灯正常且无其她异常告警；设备按键正常，可正常进入各功能模块。2线缆检查2.1线缆合理性检查检查控制电缆、信号电缆、网络电缆敷设满足关于技术规范规定，线缆型号满足性能规定。禁止强电回路和弱电回路合用一根电缆。网络通信介质为超五类屏蔽双绞线或光纤，主控室与保护小室、户外场地之间网络连接宜采用光纤介质。2.2线缆敷设检查无铠装光缆、通信电缆、网络线必要穿管铺设，线缆进出线排列布局整洁合理美观。2.3线缆标签检查电缆标签应使用电缆专用标签机打印，内容应涉及电缆编号，电缆规格，本地位置，对侧位置，电缆标签悬挂应美观一致、以利于查线。2.4弱电信号电缆检查检查弱电信号电缆满足阻燃、屏蔽以及截面面积规定。2.5线缆对的性检查检查线缆连接与图纸相符，标记对的，涉及站控层、间隔层设备线缆连接以及与第三方智能设备连接（调度端、电量计费系统、五防系统、直流系统等）。3屏柜检查3.1屏柜安装检查检查屏柜体底座与基本连接牢固，导通良好，可启动屏门用软铜导线可靠接地。屏柜面平整，附件齐全，门销开闭灵活，照明装置完好，屏柜先后标记齐全、清晰。屏柜安装平稳整洁，屏间无明显缝隙；屏内端子配线、空气开关、远方/就地切换开关、压板配备与设计图纸相符，并标记对的规范；切换开关、压板等应操作灵活、切换可靠；屏柜内设备布局合理，屏内电缆进出线排列布局整洁合理美观，屏内电缆孔洞已严密封堵。3.2屏柜接地检查检查屏柜下部应设有截面不不大于l00mm2接地铜排，接地铜排应使用截面不不大于50mm2铜缆与控制室内等电位接地网相连，屏内端子与铜排以便连接。屏柜柜体、打印机外设等设备金属壳体接地良好可靠4二次回路检查4.1二次回路电缆敷设检查检查交流电流和交流电压回路、交流和直流回路、强电和弱电回路均应使用各自独立电缆，带有屏蔽控制电缆，其屏蔽层应采用接地螺栓接至专用接地铜排。4.2二次回路接线检查按照设计图纸接线，接线美观无误，芯线标记打印清晰，内容涉及回路编号、本侧所在位置端子号及电缆编号。端子排安装位置对的，以便接线，质量良好，使用专用电压端子和电流端子；每个接线端子每侧接线宜为1根，相似线径不得超过2根，不容许不同线径导线接在一种端子同一侧。电流回路每个接线端子每侧接线只容许接1根。4.3TV二次回路检查检查TV接线极性对的，除各相电压回路设有熔丝保护或开关保护回路，N线至接地点不应经熔丝或空开；检查TV回路仅有一点保护接地。4.4TA二次回路检查检查TA接线极性对的，TA回路应有短路连接片和串接回路；检查TA回路仅有一点保护接地，检查相应CT测量回路、计量回路变比与实际相符。5电源检查（UPS、逆变模块）5.1输入电源检查规定交、直流两路输入，并有相应独立控制开关，标记对的规范。测试输入电压正常，电压波动不大于+10%，输入批示灯相应显示对的交流输入： （V） 交流批示灯：直流输入： （V）直流批示灯：5.2输出电源检查规定旁路输出、逆变输出正常，输出电压波动满足技术合同 规定，输出批示灯相应显示对的旁路输出： （V） 旁路输出批示灯：逆变输出： （V）逆变输出批示灯：5.3防雷检查交、直流两路输入已配备防雷装置，且防雷装置安装对的，防雷接地接线良好。交流输入防雷装置型号：直流输入防雷装置型号：5.4电源负载分派检查按照设计图纸分派负载，检查系统各负载设独立出口控制开关，并相应标记对的规范5.5电源负载率检查UPS负载满足设计规定，禁止接入打印机、档位控制器等负载，负载率60%；交流失电后维持时间60min负载率：交流失电后维持时间：6通信功能检查6.1通信配备检查检查站内全网设备装置地址和IP地址，保证地址无冲突。6.2通信网络检查检查全站网络拓扑图，全网设备通信正常；检查自动化系统网络为主备双网冗余构造，传播速率100Mbps6.3第三方设备通信功能检查检查监控系统与直流系统、电量采集装置、保护管理机、五防系统等智能设备通信检查，规定数据通信连贯，并具备通信状态告警。直流系统：五防系统：电量采集装置：保护管理机：7同步时钟系统功能检查7.1同步时钟系统卫星同步检查检查同步时钟装置天线安装位置满足规定，天线应应装有防雷器，与卫星跟踪同步正常，面板显示年月日时分秒正常GPS卫星个数：北斗(BD)卫星个数：与否同步：时间显示7.2同步时钟系统对时校验检查检查站内对时方式满足技术合同规定，受时装置对时线标记对的，监控工作站、远动工作站、测控及保护单元显示时间与同步时钟时间一致，时钟误差1ms监控机对时方式： 远动对时方式：测控对时方式：保护对时方式：7.3同步时钟系统主从时钟、信号源切换检查检查主、从时钟信号源切换功能正常，检查各时钟扩展装置主、从时钟切换功能正常GPS信号源：CBD信号源：铯原子钟信号源：8监控后台系统检查8.1监控后台系统软件检查检查监控后台系统软件由系统软件、支持软件、应用软件为正版软件；后台系统支持多窗口方式、中文显示、图形编辑、图元编辑、报表编辑、实时告警、历史数据查询、权限设立等功能。8.2图形检查1. 检查系统各画面布置、颜色、字体等统一、美观，符合江西电网监控中心和无人值班变电站监控系统人机界面技术规范规定。2. 检查系统具备必备画面：目录索引图，电气主接线图，系 统网络图，设备工况图，负荷平衡图，单元间隔图，电压棒图，曲线图,公用画面等。2. 主接线图可显示所有开关刀闸状态、事故总信号状态；主变各侧、线路、负荷、电容器有功、无功、电流及潮流方向；主变温度、档位，消弧线圈档位；母线电压、直流电压、所用变电压、35kV/10kV开口电压、频率；3. 主接线图可对所有可控开关刀闸、主变调压、消弧线圈档位进行遥控/遥调操作，对事故总信号复归操作。4. 从主接线图可直接进入各单元间隔分图。各单元间隔图电气符号和编号颜色应与主接线画面颜色一致，应显示该间隔电气接线（含开关、刀闸、接地刀闸状态），远方/就地转换开关状态，以列表方式显示本间隔所有遥测量和光字牌信号。5. 系统网络图能显示所有二次设备、通讯装置通讯连接关系和通讯状态，设备通信状态变化时有变色、闪烁显示。8.3遥信、遥测检查所有遥信状态必要能用画面或表格形式监视，且遥信变位有变色、闪烁显示；所有遥测数据必要用画面或表格形式显示所有。8.4遥控、遥调检查遥控必要实现选取-返校-执行三步操作原则，并实现遥控、遥调监护功能和五防系统校验，并具备远方/就地开放和闭锁遥控、遥调功能8.5曲线及棒图检查检查系统实时趋势曲线、历史数据曲线显示对的，电压棒图满足运营规定。8.6人员权限管理检查检查监控系统中顾客管理设立对的，严格按照操作人员、监护人员、系统管理员级别配备，并分派相应管理权限，并设立密码。8.7人工设立检查检查监控系统人工置数、人工挂牌摘牌功能，进行人工设立后可进行状态变化，并可进行按间隔、按设备进行人工挂牌和摘牌，标牌满足检修、安全运营规定，并可修改、移动和缩放标牌。8.8告警功能检查检查告警信息显示方式及其对的性，涉及最新告警信息行显示、告警信息列表和选取性查看告警信息功能，并根据告警类型启动事故语音告警和预告语音告警，报警闪烁和闪烁停止方式可进行设立，并可人工确认和解除，告警窗口显示告警条数、级别和颜色等属性可任意设立。并可分类显示事故跳闸、遥测越限、遥信变位/soe、遥控操作、通信状态变化记录，并可按事项或时间选取打印。8.9报表功能检查检查报表具备日报、月报和年报表等各种智能报表，并满足运营规定，可在线浏览报表，定期、召唤打印报表。8.10系统维护功能检查可在线修改编辑数据库、画面等参数，不影响系统运营并可在线更新，并实现双机在线同步。系统备份、恢复，以及数据导出简便。8.11主、备数据服务器切换功能检查检查主、备服务器切换功能正常。9保信子站维护工作站检查9.1保信子站维护工作站软件检查检查保信子站维护工作站软件由系统软件、支持软件、应用软件为正版软件；子站维护工作站支持多窗口方式、中文显示、图形编辑、图元编辑、数据库编辑、实时告警、历史及录波数据查询、权限设立等功能。9.2图形检查1.检查子站维护工作站各画面布置、颜色、字体等统一、美观，符合现场使用规定。2.检查子站维护工作站应具备如下人机界面：a. 定值及录波查询及显示界面； b. 历史事件查询界面； c. 按装置进行与子站信息交互界面；3.检查子站维护工作站具备信息来源与种类应涉及：a. 各一次设备所配备继电保护和故障录波器设备名称、型号、生产厂家、软件版本、通信接口型式、通信规约以及关于通信参数等； b. 继电保护设备运营信息：涉及设备投/退信息、输入量/输出量信息、模仿量输入、设备运营告警信息、定值及定值区号； c. 继电保护动作信息：在系统发生故障时，继电保护设备动作时产生事件信息以及故障录波信息； d. 故障录波器信息：在系统发生故障时，故障录波器设备产生故障录波信息； e. 在子站或主站对信息加工解决后产生信息； f. 依照运营需要，必要接入子站其她信息。4.能显示所有二次设备、通讯装置通讯连接关系和通讯状态，设备通信状态变化时有变色、闪烁显示。9.3遥信、模仿量检查所有遥信状态必要能用画面或表格形式监视，且遥信变位有变色显示；所有保护装置模仿量均可以召唤查看。9.4遥控检查定值、定值区号、压板等遥控操作必要实现选取-返校-执行三步操作原则，并具备监护操作功能。9.5人员权限管理检查检查子站维护工作站中顾客管理设立对的，严格按照操作人员、监护人员、系统管理员级别配备，并分派相应管理权限，并设立密码。9.6系统维护功能检查可在线修改编辑数据库、画面等参数，不影响系统运营并可在线更新。系统备份、恢复，以及数据导出简便。4.2 变电站远动功能检查序号作业项目验收内容检查成果缺陷内容负责人签字1远动功能检查1.1远动通道配备检查远动设备对调度主站与否具备两路独立远动通道，满足各级调度传播规定以及集控规定。各通道标记对的规范。1.2远动调制解调器检查检查调制解调器，应保证中心频率、频偏、波特率、正负逻辑与调度端一致。1.3远动通道防雷检查检查远动通道已配备专用信号防雷器，并安装接地良好1.4远动信息表配备检查传播及信息表配备按照江西省电力公司无人值班变电站监控系统信息配备规范规定配备并满足网、省、地调传播规定以及集控规定，通信正常。1.5远动规约配备检查检查远动规约配备应具备104、101、DISA等规约，并满足满足网、省、地调传播规定以及地调集控规定。1.6远动人机界面功能检查具备在线监视系统运营状态，在线修改各调度端参数、监视远动原码报文功能和模仿调度端数据功能。1.7远动双机、双通道切换功能检查检查远动双机切换功能正常，检查各双远动通道切换功能正常。2调度数据网系统检查2.1调度数据网设备运营检查检查调度数据网设备由两路不同输入电源供电，设备不同安全区业务连接对的，通信状态批示正常2.2路由器配备检查检查路由表设立对的，且应有省调、地调路由器下一跳地址，保证两路不同路由传播正常路由1：路由2省调下一跳地址：地调下一跳地址：3二次安防系统检查3.1安全分区检查检查变电站自动化系统实际安全分区与安全防护拓扑图一致，满足横向隔离、纵向加密、安全分区、专网专用原则安全I区：安全II区安全III区3.2纵向加密装置配备检查检查纵向加密装置工作在密文传播状态，业务传播正常3.3隔离装置配备检查检查隔离装置满足1bit传播规定3.4防火墙装置配备检查检查防火墙装置方略满足安全I区与安全II区业务传播安全规定配备方略4电量计费系统功能检查4.1电量采集装置运营检查电量采集装置上电运营正常，满足交、直流两路电源规定；电量采集装置电源和通信通道已配备防雷装置，安装对的，接地良好电源1： 防雷电源2： 防雷4.2电量采集装置配备检查电量采集装置与电表、网/省/地调度通信以及与监控系统通信正常，装置配备满足网调、省调、地调电能量数据传播规定。5同步相量测量装置检查5.1检查同步相量测量装置输入、输出回路二次回路按检查项目4检检查查原则规定，输入、输出信号反映对的5.2检查同步相量测量装置同步时钟有效捕获卫星状况下，1PPS信号100ns精度。失去GPS同步时钟信号2小时以内相角测量误差不不不大于1.0度。5.3检查同步相量测量装置存贮容量数据集中器：双SATA硬盘存储100Hz动态数据，保存时间14天。5.4检查同步相量测量装置通信转输同步相量测量装置与调度WMS系统及现场监控系统通信正常，装置配备满足调度数据传播规定。4.3 变电站自动化交接实验项目序号作业项目验收内容验收成果缺陷内容负责人签字1遥控对的性实验监控后台对可控制开关、刀闸进行遥控实验，并实现远方/就地解锁/闭锁功能，规定遥控对的，系统响应时间规定3s集控中心对可控制开关、刀闸进行遥控实验，并实现调度/本地切换闭锁功能，规定调度端遥控对的，开关、刀闸变位时间3s2遥调对的性实验监控后台对主变档位进行升档和降档遥调实验，并实现远方/就地解锁/闭锁功能，规定从最低档至最高档位显示对的，不能浮现滑档、跳档。并具备档位急停功能。集控中心对主变档位进行升档和降档遥调实验，并实现远方/就地解锁/闭锁功能，规定从最低档至最高档位显示对的，不能浮现滑档、跳档。并具备档位急停功能。3遥测量（工频电量）精度测试通过交流源依次按照（0%、40%、60%、80%、100%、120%）额定电流值升流测试电流采样装置精度，规定误差0.2%，并与监控后台、网调、省调、地调核对数据对的性。通过交流源依次按照（0%、40%、80%、100%、120%）额定电压值升压测试电压采样装置精度，规定误差0.2%，并与监控后台、网调、省调、地调核对数据对的性。通过交流源依次按照（cos=0.5，cos=1）模仿升流、升压测试交流采样装置精度，规定误差0.5%，并与监控后台、网调、省调、地调核对数据对的性。4遥测量（直流量）误差测试通过校验源测试变送器误差，规定误差0.2%通过校验源测试变送器响应时间，规定400ms5遥信对的性实验在测控装置或保护屏、开关机构遥信端子排模仿遥信位置和保护信号开合，规定在监控后台、各调度端响应对的，SOE和语音报警、告警记录正常，从遥信变位到系统响应时间不得不不大于3秒。实际操作开关和刀闸，检查开关、刀闸位置在监控后台、各调度端响应对的，SOE和语音报警、告警记录正常，从遥信变位到系统响应时间不得不不大于3秒。配合保护传动实验检查保护信号在监控后台、各调度端响应对的，SOE和语音报警、告警记录正常，从遥信变位到系统响应时间不得不不大于3秒。6语音告警功能实验配合保护整组实验检查开关变位告警、预告告警和事故跳闸告警，系统报警记录、语音正常，且事故跳闸语音告警必要经人员确认复归。7系统自诊断和自恢复功能实验开口电压越限告警实验：在35kV/10kV PT端子箱断开PT侧L、N接线,用原则源升压至40v、100v，检查系统遥测越上限、母线接地语音告警对的，报警记录显示对的。模仿监控工作站故障，检查备用监控工作站自动诊断告警对的，切换时间不大于15秒模仿远动工作站故障，检查备用远动工作站自动诊断告警对的，切换时间不大于15秒，主备通道实现无扰切换，不影响调度端数据传播。模仿冗余通信互换机故障，检查监控系统自动诊断告警对的，备用网络切换正常，不影响监控系统和调度端数据刷新模仿站控层、间隔层设备通信中断，检查监控系统诊断和告警对的，调度端告警对的8同步时钟系统对时实验断开同步时钟系统对时，修改测控装置时间，恢复同步时钟系统对时后，检查测控单元与同步时钟系统时间一致，遥信变位soe时间差2ms断开同步时钟系统对时，修改远动工作站、监控后台机时间，恢复同步时钟系统对时后，检查远动工作站、监控后台机与同步时钟系统时间一致，误差1s9UPS实验交流电源失压，电源自动切换至直流功能实验，规定切换时间不大于3秒模仿UPS故障告警，检查告警信息对的10测控装置同期功能实验同期合闸测试：将测控装置断路器两侧电压差、相角差、频率差等均在设定范畴内，将装置同期方式整定为投入检无压、检同期，选取手合断路器，断路器合闸成功压差超差闭锁同期功能验收：将测控装置断路器两侧电压差设在设定范畴外，相角差、频率差均在设定范畴内，将测控装置同期方式整定为投入检无压、检同期，选取手合断路器，断路器合闸操作应对的闭锁5 验收结束序号内 容负责人签字1检查整顿所有工器具2清点工作人员，撤离验收现场6 作业指引书执行状况评估评估内容符合性可操作项不可操作项可操作性修改项漏掉项存在问题改进意见附表1-1：网络系统硬件清单序号名称设备型号设备参数安装位置数量（单位：台）1234567891011填写时间： 年 月 日 填写人： 附表1-2：监控系统硬件清单序号名称设备型号设备参数安装位置数量（单位：台）12345678910111213141516171819202122填写时间： 年 月 日 填写人： 附表1-3：保信子站系统硬件清单序号名称设备型号设备参数安装位置数量（单位：台）1234567891011填写时间： 年 月 日 填写人： 附表1-4：电能量管理系统硬件清单序号名称设备型号设备参数安装位置数量（单位：台）1234567891011填写时间： 年 月 日 填写人： 附表1-5：同步时钟系统硬件清单序号名称设备型号设备参数安装位置数量（单位：台）1234567891011填写时间： 年 月 日 填写人： 附表1-6：五防系统硬件清单序号名称设备型号设备参数安装位置数量（单位：台）1234567891011填写时间： 年 月 日 填写人：
