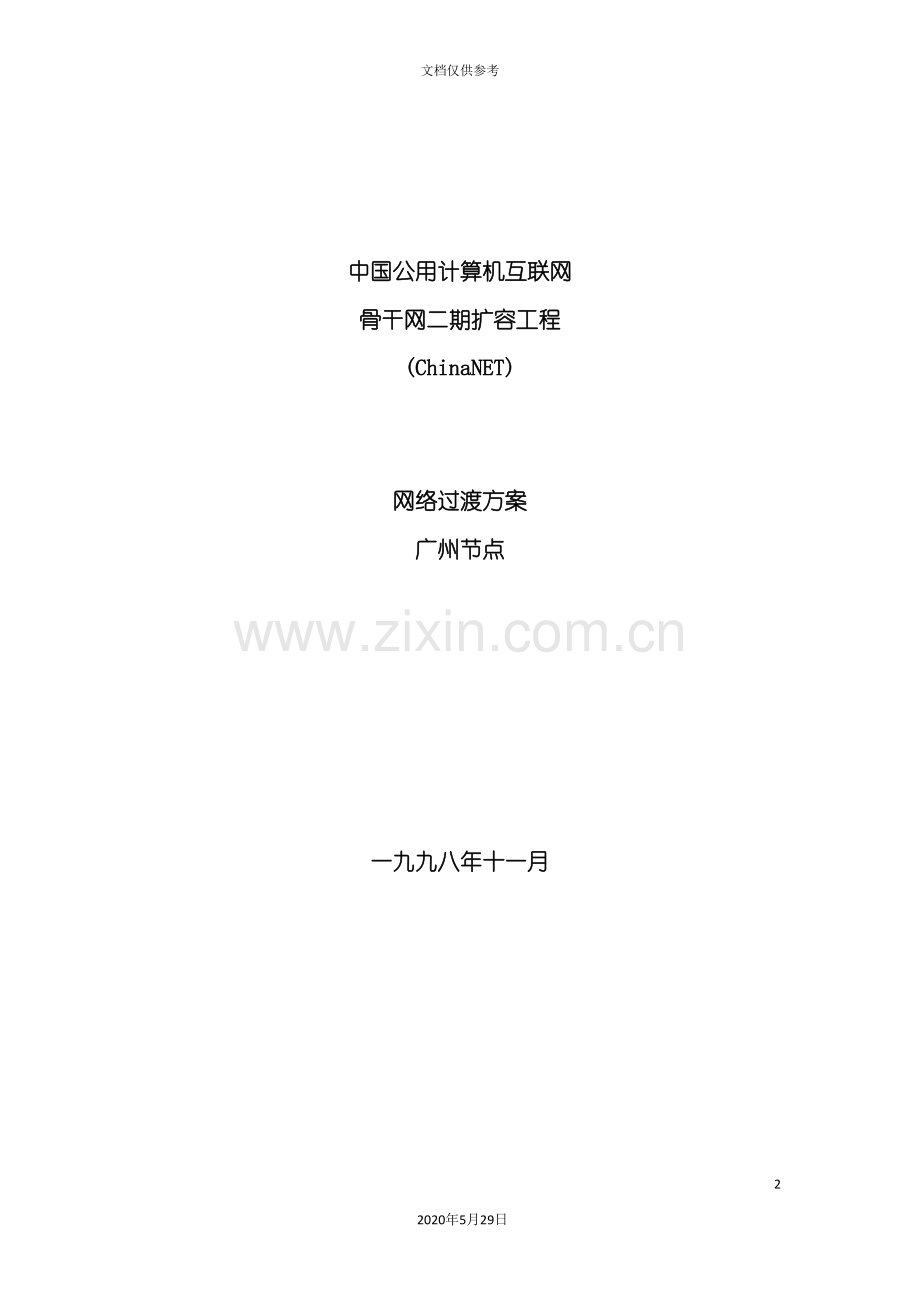

中国公用计算机互联网
骨干网二期扩容工程
(ChinaNET)

网络过渡方案
广州节点

一九九八年十一月

广州节点

网络过渡方案

本过渡方案做为实施计划建议由xx向中国电信提出,实际网络过渡方案将在现场实施前由双方最后商定。

一、 概述
本方案的目的是提供一份详尽的,而且切实可行的网络过渡方案,以尽可能地保证ChinaNET从现有的全国性运营网络系统向未来的ChinaNET II网络系统平滑过渡。在进行网络过渡的过程中,我们应该考虑诸方面的因素,如物理链路的改变、网络拓扑的变化以及相应政策的影响,以尽可能地减少网络过渡过程对ChinaNET骨干网、省接入网以及国际ISP的冲击。
本方案是基于xx对现行的ChinaNET营运网运行状态的理解,以及对ChinaNET未来方案的设计而做出的,在整个过渡方案的制订过程中,我们一直遵循如下原则:
·充分保证过渡方案整体的可靠性
·全面考虑网络过渡过程的各方面因素,尽可能地减少对ChinaNET骨干网本身与其它网络的影响
·合理利用新增网络设备、原有网络设备以及中继链路,保证ChinaNET骨干网各节点网络过渡过程的平滑性
·在网络过渡过程中加入必要的测试过程,保证整个网络过渡过程的正确性
由于该方案是在xx对ChinaNET网络未来方案设计的基础上制订的,因此当未来方案发生变化时,方案将依实际情况进行分析计论后作出相应调整。
另外,由于INTERNET机房及数据交换机房需要同时迁移,必然对网络服务网络过渡步骤衔接产生影响。因此,需要现场各方协调配合,随时调整具体步骤,适应实际情况变化,但总体应以保障用户正常服务为原则。

二、 网络状态描述
在网络过渡方案具体实施之前,我们首先对网络的现有状况与未来状况作一描述。
2.1 网络现有状况
国际出口节点由4台主要路由设备组成。核心层路由设备为一台CISCO 7000和一台CISCO7507,核心层路由设备经过DDN、ATM中继链路同其它核心层、区域层路由器以及国际互联,经过FDDI同本节点区域层路由器互联;区域层路由设备为两台CISCO7000,经过DDN、ATM中继链路同其它区域层路由器互联,经过FDDI以及局域网同本节点接入层路由器互联。核心层、区域层路由器经过ISIS协议、BGP协议(辅助以相应静态路由协议)同其它区域层、核心层路由器交换路由信息,经过BGP(辅助以相应静态路由协议)同国际交换路由信息;区域层路由器经过BGP协议(辅助以相应静态路由协议)同接入层路由器交换路由信息。网络结构如下(图1):

图例1
2.2 网络改造后状况
新增两台核心层CISCO GSR1 ,经过ATM中继链路同其它核心层、区域层路由器互联,经过POS电路同区域层互联,同时保留原有核心层CISCO7507和原有核心层CISCO7000及原有中继电路,以保证网络平滑过渡,维持网络正常服务;把国际出口设备从核心层设备中分立出来,新增两台国际出口路由器,分别为CISCO7507和CISCO7513,经过POS电路同核心层互连。新增区域层CISCO7513和新增区域层CISCO7507替换原有区域层CISCO7000,经过ATM中继链路同其它区域层路由器互联,经过局域网同本节点接入层路由器互联。核心层、区域层、国际出口路由器经过ISIS协议、BGP协议(辅助以相应静态路由协议)同其它区域层、核心层路由器交换路由信息;国际出口路由器经过BGP(辅助以相应静态路由协议)同国际交换路由信息;区域层路由器经过BGP协议(辅助以相应静态路由协议)同接入层路由器交换路由信息。另外增加一台带外网管路由器CISCO2610,与ChinaNET NOC交换网管信息。网络结构如下(见图2):

图例2
2.3 综合考虑网络过渡前后的网络状况,结合亚信建议的ChinaNET II的方案设计,网络过渡所需要进行的主要工作为:
· 新增国际出口路由器CISCO7513
· 新增国际出口路由器CISCO7507
· 新增核心层路由器CISCO GSR1
· 新增核心层路由器CISCO GSR2
· 新增区域层路由器CISCO7513
· 新增区域层路由器CISCO7507
· 替换原有区域层路由器CISCO7000-1
· 替换原有区域层路由器CISCO7000-2
· 建立临时的四核心层路由器过渡网络结构
· 新增Catalyst 5505局域网交换机
· 新增Catalyst 5002局域网交换机
· 新增带外网管路由器CISCO2610
· 增加ATM 中继链路

三、 目的宗旨
本次网络调整,建议以保证用户基本服务为基本宗旨;以网络改造、升级,使之适应急剧增长的网络资源需求为根本目的。在网络调整过程中,如发生不影响网络基本功能或现场条件下允许缓期解决的问题时,建议以网络整体改造、保障用户服务为第一需求,具体问题细节可经双方协调、达成共识,逐步予以解决。

四、 本次网络过渡全过程大约需要4-8小时,其中区域层调整过程大约需要2-4小时(建议从午夜11时-次日凌晨3时左右),核心层调整过程大约需要2-4小时(建议从午夜11时-次日凌晨3时左右)。届时将不可避免地对现有网络正常运营将产生一定程度地影响,因此,应及早通知相关部门及最终用户做好准备,最低限度地减少网络过渡的影响。

五、 前期准备工作
1．局方前期准备
· 各节点场地的准备
· 机架及电源安装、测试
· 机桌及电源安装、测试(如需要)
· 新增高速数据链路(如ATM中继、带外网管中继)调试
· 新增中继线路布至设备机架
· 核心层路由器配置备份(骨干网NOC备份/现场备份)
· 核心层路由器操作系统备份(骨干网NOC备份/现场
备份)
· 区域层路由器配置备份(骨干网NOC备份/现场备份)
· 区域层路由器操作系统备份(骨干网NOC备份/现场
备份)
· 其它运行设备备份
· tftp Server及用户、口令
· 新增软、硬件产品设备已经到达机房
· 提供现有网络相关文档资料(网络拓扑图、IP地址、
现有中继
状态等)
· 局方自行增加的软、硬件系统备份(根据实际情况),
而且向亚信公司提供相应文档资料
· 提前通知xx有关特殊要求及特别事项
· 提前通知用户有关网络调整事宜
· 提供核心层路由器原有配置(以过渡方案实施前最终
配置时间为准)
· 提供核心层路由器口令(包括VTY及ENABLE口令)
· 提供区域层路由器原有配置(以过渡方案实施前最终
配置时间为准)
· 提供区域层路由器口令(包括VTY及ENABLE口令)
· 提供tftp Server及用户、口令
· 提供新机房、原机房间新增核心层CISCO GSR1、原有
核心层CISCO7507临时互连POS中继电路
· 提供新机房、原机房间新增区域层CISCO7513、原有
区域层CISCO7000临时互连DDN中继电路(建议2M)
· 提供新机房、原机房间新增区域层CISCO7513、原有
核心层CISCO7507临时互连DDN中继电路(建议2M)
· 提供新机房、原机房间新增区域层CISCO7513、原有
接入层路由器临时互连DDN中继电路(建议2M)
· 提供临时过渡路由器CISCO7507(作为区域层路
由器)。如果条件不能具备,则建议调用新增国际
出口路由器CISCO7507替代。
· 相应人员配合(包括骨干网NOC远程配合)

2．xx前期准备
· 提供现场实施方案
· 提供工程文档资料(网络拓扑图、IP地址分配、测试
方案等)
· 机房勘察(机架、机桌、电源、中继、备份情况等)
· 提供相关软件包:
·· CISCO7507 IOS11.1(19)cc1 Enterprise
·· CISCO GSR采用IOS11.2(15)Enterprise
· 国际出口路由器配置模板
· 核心层路由器配置模板
· 区域层路由器配置模板
· 现有核心层路由器配置备份
· 现有核心层路由器操作系统备份
· 现有区域层路由器配置备份
· 现有区域层路由器操作系统备份

3．局方同xx协作完成内容
· 所有核心层中继电路对端(BGP neighbor)路由器
配置
· 所有区域层中继电路对端(BGP neighbor)路由器
配置
· 现有网络测试
· 新增设备验收(开箱、加电、自检、验货)
由于所有准备工作能够并行地展开,因此准备工作不分先后顺序。

六、 新增设备安装调试
1. 新增国际出口CISCO7513安装、调试
· 操作系统备份
· 全。MNlyst5000____________________________________________________________________________________________________________________局参数(主机名、域名、口令、网管等)
· 端口参数(地址、掩码、描述[特别标致每条中继电路在新、旧路由器的对应关系]、协议等)
· 路由协议及政策(静态路由、动态路由、流量控制、分担备份等)
· 最终配置备份
2. 新增国际出口CISCO7507安装、调试
· 操作系统备份
· 全。MNlyst5000____________________________________________________________________________________________________________________局参数(主机名、域名、口令、网管等)
· 端口参数(地址、掩码、描述[特别标致每条中继电路在新、旧层路由器的对应关系]、协议等)
· 路由协议及政策(静态路由、动态路由、流量控制、分担备份等)
· 最终配置备份
3. 新增核心层CISCO GSR1安装、调试
根据原有核心层CISCO7507配置,将核心层相关配置从CISCO7507拷贝并转换格式,移植至新增核心层CISCO GSR1, 整理、配置新增核心层CISCO GSR1
· 操作系统备份
· 全。MNlyst5000____________________________________________________________________________________________________________________局参数(主机名、域名、口令、网管等)
· 端口参数(地址、掩码、描述、协议等)
· 路由协议及政策(静态路由、动态路由、流量控制、分担备份等)
· 最终配置备份
4. 新增核心层CISCO GSR2安装、调试
根据原有核心层CISCO7507配置,将核心层相关配置从CISCO7507拷贝并转换格式,移植至新增核心层CISCO GSR2, 整理、配置新增核心层CISCO GSR2
· 操作系统备份
· 全。MNlyst5000____________________________________________________________________________________________________________________局参数(主机名、域名、口令、网管等)
· 端口参数(地址、掩码、描述、协议等)
· 路由协议及政策(静态路由、动态路由、流量控制、分担备份等)
· 最终配置备份
5. 新增区域层CISCO7513安装、调试
根据原有区域层CISCO7000配置,将区域层相关配置从原有区域层CISCO7000拷贝并转换格式,移植至新增区域层CISCO7513,整理、配置新增区域层CISCO7513
· 操作系统备份
· 全。MNlyst5000____________________________________________________________________________________________________________________局参数(主机名、域名、口令、网管等)
· 端口参数(地址、掩码、描述[特别标致每条中继电路在新、旧区域层路由器的对应关系]、协议等)
· 路由协议及政策(静态路由、动态路由、流量控制、分担备份等)
· 最终配置备份
6. 利旧区域层CISCO7507准备工作
★暂时利用临时调用的CISCO7507替代,如果没有临时调用设备,则建议使用新增国际出口设备CISCO7507
根据原有区域层CISCO7000配置,将区域层相关配置从原有区域层CISCO7000拷贝并转换格式,整理、配置利旧区域层CISCO7507
· 操作系统备份
· 全。MNlyst5000____________________________________________________________________________________________________________________局参数(主机名、域名、口令、网管等)
· 端口参数(地址、掩码、描述[特别标致每条中继电路在新、旧区域层路由器的对应关系]、协议等)
· 路由协议及政策(静态路由、动态路由、流量控制、分担备份等)
· 最终配置备份
7. 根据网络最终拓扑结构,配置新增Catalyst 5505局域网交换机
· 。MNlyst5000____________________________________________________________________________________________________________________全局参数(主机名、口令等)
· 设定IP地址、掩码、网关
· 划分VLAN
· 设置端口描述
· VLAN功能测试
8. 根据网络最终拓扑结构,配置两台新增Catalyst 5002局域网交换机
· 。MNlyst5000____________________________________________________________________________________________________________________全局参数(主机名、口令等)
· 设定IP地址、掩码、网关
· 划分VLAN
· 设置端口描述
· VLAN功能测试
9. 新增带外网管路由器CISCO2610测试
· 操作系统备份
· 全。MNlyst5000____________________________________________________________________________________________________________________局参数(主机名、域名、口令、网管等)
· 端口参数(地址、掩码、描述、协议等)
· 路由协议及政策(静态路由、动态路由、流量控制、
分担备份等)
· 最终配置备份
10. 按照网络拓扑图将新增国际出口路由器CISCO7513、新增国际出口路由器CISCO7507、新增核心层CISCO GSR1 8、新增区域层CISCO7513、新增带外网管CISCO2610、Catalyst5505、Catalyst5002互联测试(暂不上公网)。如果条件具备,利用新增国际出口路由器CISCO7507临时代替利旧区域层CISCO7507做网络调试
11. 在新增核心层CISCO GSR上调试新增ATM中继链路
12. 在新增区域层CISCO7513上调试新增ATM中继链路
13. 标志网线、端口,功能测试
14. 如果条件具备,调测新增Flow collector

七、 网络过渡
★ 由于原有核心层、区域层设备需要全部更新,为保证网络平滑过渡,建议将整个网络过渡工作分为区域层调整、核心层调整两个部分,逐步完成升级、测试工作
★ ★如果临时过渡路由器CISCO7507(作为区域层路由器)不能如期到位,则建议调用新增国际出口路由器CISCO7507替代。在此环境下,国际出口中继全部连接至新增国际出口路由器CISCO7513,下述方案中有关国际出口路由器CISCO7507的内容暂不需要,能够相应忽略
★ ★★如果交换机房、中继线路不能很快到位,建议利用时间充分, 直接将新增设备替换原有设备,并保留原有设备全部配置作为紧急备份。待交换机房、中继线路准备就绪后,测试网络服务。如果网络服务正常,则不再另行逐步操作;如果网络服务异常,则按照网络过渡步骤逐步进行、测试
★★★★由于ATM交换设备暂时无法按照合同设计按时到位,故本次网络过渡过程将视ATM交换设备及链路调配情况做相应调整,有可能暂时使用临时ATM链路作为过渡阶段,待ATM交换设备全部到位后,再行酌情处理,或完全替换或新、旧链路并存
第一部分:区域层调整
1． 关闭新增区域层CISCO7513、新增区域层CISCO7507内同新增核心层GSR互连端口
2． 关闭新增区域层CISCO7513、新增区域层CISCO7507内ISIS、BGP进程
3． 在原有核心层CISCO7507内配置同新增区域层CISCO7513互连的临时高速串行端口hssi1/1/1
4． 在新增区域层CISCO7513内配置同原有核心层CISCO7507互连的临时高速串行端口hssi8/0/0
5． 经过临时调用中继电路将原有核心层CISCO7507、新增区域层CISCO7513建立连接,测试线路连通性
6． 在原有核心层CISCO7000内配置同新增区域层CISCO7513互连的临时串行端口s4/4
7． 在新增区域层CISCO7513内配置同原有核心层CISCO7507互连的临时高速串行端口s9/0/2
8． 经过临时调用中继电路将原有核心层CISCO7507、新增区域层CISCO7513建立连接,测试线路连通性
9． 在新增区域层CISCO7513上配置与上海核心层临时互联的atm E3端口9/1/0。
10． 请noc人员在上海核心层路由器上配置同广州新增接入层
路由器的临时互联端口
11． 经过临时调用中继电路将上海核心层路由器同广州新增区域层CISCO7513建立连接,测试线路连通性
12． 将新增区域层CISCO7513上至上海的atm线路加入骨干网ISIS中,检查路由表正常收敛,测试网络服务正常
13． 将新增区域层CISCO7513上至上海的atm线路加入骨干网BGP中,检查路由表正常收敛,测试网络服务正常
14． 在原有区域层CISCO7000(2)s3/7和新增区域层CISCO7513 s9/0/3内配置互连的临时高速串行端口
15． 经过临时调用中继电路将原有区域层CISCO7000和新增区域层CISCO7513建立连接,测试线路连通性
16． 原有核心层、新增区域层以及原有区域层、新增区域层连接稳定运行后,启用新增区域层CISCO7513、新增区域层CISCO7507内ISIS进程,检查路由表正常收敛、测试网络服务正常
17． 启用新增区域层CISCO7513、新增区域层CISCO7507内BGP进程,同原有核心层路由器、原有区域层路由器间的BGP连接,检查路由表正常收敛、测试网络服务正常
18． 调整新增区域层CISCO7513、新增区域层CISCO7507内default路由,指向至上海的核心层路由器
19． 在接入层路由器内配置同 catalyst5002互联的100M线路
使接入层路由器经过catalyst5002与新增的区域层路由器
20． 测试接入层路由器与新增的区域层路由器线路连通性
21． 调整新增区域层CISCO7513、新增区域层CISCO7507内BGP进程,建立同接入层路由器间的BGP连接
22． 由接入层网管人员与ChinaNET NOC配合,建立接入层与新增区域层路由器间的BGP连接,建立四区域层路由器的临时过渡结构
23． 将新增区域层CISCO7513上新增ATM中继电路加入骨干网ISIS中,检查路由表正常收敛,测试网络服务正常
24． 将新增区域层CISCO7507上新增ATM中继电路加入骨干网ISIS中,检查路由表正常收敛,测试网络服务正常
25． 将新增区域层CISCO7513上新增ATM中继电路加入骨干网BGP中,检查路由表正常收敛,测试网络服务正常
26． 将新增区域层CISCO7507上新增ATM中继电路加入骨干网BGP中,检查路由表正常收敛,测试网络服务正常
27． 将原有区域层CISCO7000-1同其它区域层互联的链路移植至新增区域层CISCO7513,使其加入骨干网ISIS中,检查路由表收敛正常、测试网络服务正常
28． 配置新增区域层CISCO7513,使新移植链路加入骨干网BGP中,检查路由表收敛正常、测试网络服务正常
29． 将原有区域层CISCO7000-2同其它区域层互联的链路移植至新增区域层CISCO7507,使其加入骨干网ISIS中,检查路由表收敛正常、测试网络服务正常
30． 配置新增区域层CISCO7507,使新移植链路加入骨干网BGP中,检查路由表收敛正常、测试网络服务正常
31． 观察链路及网络路由的稳定性
32． 至此,四个路由器组成的区域层结构建立完成,并已将原区域层的互联线路移植到了新增的区域层路由器上。等待网络完全稳定,测试网络服务正常,进行核心层网络调整

第二部分:部分核心层调整
★ 骨干网本期扩容中,核心节点变动较大,CSICO GSR的引入还需要较多调测,因此建议在调测核心节点时先并行建立新结构,试运行,中断核心到大区的连接,使该大区从第二出口迂回,新结构稳定后,再恢复大区的第一出口。

1. 新增国际出口设备CISCO7513加电测试,简单试运转
2. 新增国际出口设备CISCO7507加电测试(如果未被使用),简单试运转
3. 新增核心层设备CISCO GSR1加电测试,简单试运转
4. 新增核心层设备CISCO GSR2加电测试,简单试运转
5. 启动新增区域层CISCO7513、新增区域层CISCO7507内同新增核心层GSR之间POS链路,测试线路连通性
6. 启动新增核心层CISCO GSR1、新增核心层CISCO GSR2内ISIS进程,检查路由表正常收敛、测试网络服务正常
7. 调整新增核心层CISCO GSR1、新增核心层CISCO GSR2、原有核心层CISCO7507、原有核心层CISCO7000内BGP进程,建立新增核心层、原有核心层之间BGP连接,检查路由表正常收敛、测试网络服务正常
8. 调整新增核心层CISCO GSR1、新增核心层CISCO GSR2、新增区域层CISCO7513、新增区域层CISCO7507内BGP进程,建立新增核心层、区域层之间BGP连接,检查路由表正常收敛、测试网络服务正常
9. 启动新增国际出口路由器CISCO7513 内ISIS进程,检查路由表正常收敛、测试网络服务正常
10. 调整新增国际出口路由器CISCO7513 新增核心层CISCO GSR1、新增核心层CISCO GSR2、原有核心层CISCO7507、原有核心层CISCO7000之间的BGP进程,建立国际出口与新增核心层、原有核心层之间BGP连接
11. 将新增核心层CISCO GSR1上新增ATM中继电路加入骨干网ISIS中,检查路由表正常收敛,测试网络服务正常
12. 将新增核心层CISCO GSR1上新增ATM中继电路加入骨干网BGP中,检查路由表正常收敛,测试网络服务正常
13. 将新增核心层CISCO GSR2上新增ATM中继电路加入骨干网ISIS中,检查路由表正常收敛,测试网络服务正常
14. 将新增核心层CISCO GSR2上新增ATM中继电路加入骨干网BGP中,检查路由表正常收敛,测试网络服务正常
15. 选择原有核心层路由器7507上一条至国际中继电路s2/7移植到新增国际出口路由器7513 :s1/0/0,测试网络连通性
16. 将原有核心层上至国际中继电路逐条移植到新增国际出口路由器,检查路由表正常收敛,测试网络连通性
17. 建立新的155M国际出口电路,并调通到国际之间的路由,检查路由表正常收敛,测试网络连通性
18. 观察国际/国内路由的稳定性
19. 至此,临时的四核心层路由器过渡结构建立完成,并建立了原国际出口与新国际出口并行存在的结构,
20. 修改接入层路由器上default路由,指向新增区域层CISCO7513,检查路由表收敛正常、测试网络服务正常。修改接入层路由器上default路由,指向新增区域层CISCO7507,检查路由表收敛正常、测试网络服务正常
21. 网络过渡工作第一阶段顺利完成,网络恢复正常服务
将此结构保留一段时间,观察新增路由器的工作状态,在保证其稳定的状态的情况下,进行第二阶段的过渡

第三部分:核心层路由器的调整
1． 将原有核心层CISCO7507下网,下电,并将其全部搬至新机房,此时原有的部分广州至其它核心节点的互联线路会中断,在进行之前,需确认不会影响到其它核心层的路由
2． 将原有核心层CISCO7507安装在新机房,并加电测试路由器工作正常,此时,原有核心层CISCO7507将作为新增的国际出口路由器CISCO 7507,将在新增的国际出口路由器CISCO 7507上新增加的电路板安装在此cisco7507上
3． 在新增的国际出口路由器CISCO 7507经过pos端口建立与新增国际出口路由器7513,新增核心层CISCO GSR1的互联
4． 在新增的国际出口路由器CISCO 7507上的pos端口配置与新增国际出口路由器7513,新增核心层CISCO GSR1的isis路由协议,检查路由表收敛正常,测试网络服务正常
5． 在新增的国际出口路由器CISCO 7507上建立与新增国际出口路由器7513,新增核心层CISCO GSR1的BGP连接,检查路由表收敛正常,测试网络服务正常
6． 将原有核心层CISCO7507上与其它核心节点的互联的电路板放到GSR2上
7． 将原有核心层CISCO7507上与其它核心节点的互联线路恢复,检查isis, bgp的路由表收敛情况,测试网络服务正常
8． 保留原有核心层的Cisco7000上的国际出口线路一段时间,知道确定新增的国际出口路由器已经运行稳定
9． 将原有核心层的Cisco7000上的国际出口线路之一移植到新增的国际出口路由器Cisco7507上
10． 在新增的国际出口路由器Cisco7507上配置与出口互联的端口,配置与国外路由器的BGP连接,检查路由表收敛正常,测试网络服务正常
11． 将原有核心层的Cisco7000上的国际出口线路逐条移到新增的国际出口路由器Cisco7507上,检查路由表收敛正常,测试网络服务正常
12． 将区域层路由器CISCO7513上的default路由指向GSR1将区域层路由器CISCO7513上的default路由指向GSR2
13． 至此,已经建立了新的大区,核心,出口三层结构,测试网络服务正常,路由器性能稳定
14． 将原有的三台区域,核心路由器恢复原有配置,关电,
并留做紧急恢复用
15． 整理所有路由器配置,去除原有配置中多余的部分及临时加入的部分,确认网络服务正常
16． 至此网络调整结束,网络工作正常

八、 网络测试
测试过程是检验网络过渡是否成功的关键环节,是检查网络实际状况是否附合设计要求的必要手段。因此,在网络过渡工作完成以后,我们建议进行相应的测试过程,以保证工程质量,具体步骤如下:
1. 在ChinaNET中随机地选取几个节点进行国内联通性测试
2. 选取国际节点进行ChinaNET的国际联通性测试
3. 经过Traceroute的方式检查ChinaNET网内路由的正确性
4. 经过traceroute的方式检查国际路由的正确性
5. 检查国内与国际路由是否附合相关路由政策
6. 在相关服务器上检查路由广播的正确性
7. 经过网管服务器检查网络拓扑结构的正确性根据各测试的结果评价全网功能和性能,如有必要再行网络细调

九、 网络过渡中可能出现的问题及应急措施
在网络过渡各步骤中,需要随时监测网络状况,一旦发现问题,立即予以解决。如果在预定时限内不能解决而又确实影响网络基本服务,应迅速退回至上一步骤或根据当时情况完全回退至节点初始状态。由在场各方本着协作求实的态度积极协商,重新安排。
可能出现的问题:
● 链路不稳或丢包严重
解决方案:关闭相应端口,设整网络路由避开相应链路,经过ATM网络和IP网络直连进行链路重测。
● ISIS路由表不收敛
解决方案:检查ISIS邻接关系及其链路状况数据库。
● BGP路由表不收敛
解决方案:检查IGP稳定性及BGP配置,重点检查route-map, filter及ACL。
● 国内路由可达国际不可达
解决方案:检查ChinaNET到国际路由广播的正确性,检查路由域边界上Default是否正确广播和接收。
● 大区内可达跨大区不可达
解决方案:检查ChinaNET大区到核心BGP路由广播的正确性。

十、 应急方案
当割接步骤完成以后,若测试网络联通性及其它网络参数不成功,且在短时间内不能解决,则需要采用应急方案,将网络恢复至原有状态。应急方案的具体步骤为:
第一部分:区域层调整
1． 在上述网络过渡步骤3-7时,如发生网络严重异常,则恢复网络原状,中止网络过渡,测试网络服务正常
2． 在上述网络过渡步骤8时,如发生网络严重异常,则确认新增区域层CISCO7513、CISCO7507内异常ISIS进程并关闭,维持网络现状,中止网络过渡,测试网络服务正常
3． 在上述网络过渡步骤9时,如发生网络严重异常,则确认新增区域层CISCO7513、CISCO7507内异常BGP内容并删除,维持网络现状,中止网络过渡,测试网络服务正常
4． 在上述网络过渡步骤11-12时,如发生网络严重异常,则暂停接入层至新增区域层互联,维持网络现状,中止网络过渡,测试网络服务正常
5． 在上述网络过渡步骤14时,如发生网络严重异常,则删除接入层路由器内新增的BGP内容,维持网络现状,中止网络过渡,测试网络服务正常
6． 在上述网络过渡步骤15、17时,如发生网络严重异常,暂时关闭ATM端口ISIS服务,测试网络服务正常,直接进行步骤19
7． 在上述网络过渡步骤16、18时,如发生网络严重异常,暂时关闭ATM端口BGP服务,测试网络服务正常,直接进行步骤19
8． 在上述网络过渡步骤19时,如发生网络严重异常,则将新增区域层CISCO7513上新增中继链路恢复至原有区域层CISCO7000-1,中止网络过渡,测试网络服务正常
9． 在上述网络过渡步骤20时,如发生网络严重异常,则删除新增区域层CISCO7513内新增BGP内容,维持网络现状,中止网络过渡,测试网络服务正常
10． 在上述网络过渡步骤21时,如发生网络严重异常,则恢复接入层路由器内degault路由,维持网络现状,中止网络过渡,测试网络服务正常
11． 在上述网络过渡步骤22时,如发生网络严重异常,则确认影响服务的具体链路并暂时关闭,维持网络现状,中止网络过渡,测试网络服务正常
12． 在上述网络过渡步骤23时,如发生网络严重异常,则将新增区域层CISCO7507上新增中继链路恢复至原有区域层CISCO7000-2,中止网络过渡,测试网络服务正常
13． 在上述网络过渡步骤24时,如发生网络严重异常,则删除新增区域层CISCO7507内新增BGP内容,维持网络现状,中止网络过渡,测试网络服务正常
14． 在上述网络过渡步骤25时,如发生网络严重异常,则恢复接入层路由器内degault路由,维持网络现状,中止网络过渡,测试网络服务正常
15． 在上述网络过渡步骤26时,如发生网络严重异常,则确认影响服务的具体链路并暂时关闭,维持网络现状,中止网络过渡,测试网络服务正常
16． 在上述网络过渡步骤27时,如发生网络严重异常,则恢复接入层路由器同原有区域层CISCO7000-1的BGP互连,维持网络现状,中止网络过渡,测试网络服务正常
17． 在上述网络过渡步骤29时,如发生网络严重异常,则恢复接入层路由器同原有区域层CISCO7000-2的BGP互连,维持网络现状,中止网络过渡,测试网络服务正常
第二部分:核心层调整
18． 在上述网络过渡步骤4-12时,如发生网络严重异常,则恢复网络原状,中止网络过渡,测试网络服务正常
19． 在上述网络过渡步骤13时,如发生网络严重异常,则确认新增核心层CISCO GSR1、CISCO GSR2内异常ISIS进程并关闭,维持网络现状,中止网络过渡,测试网络服务正常
20． 在上述网络过渡步骤14时,如发生网络严重异常,则确认原有核心层CISCO 7507、CISCO 7000内异常BGP内容并删除,维持网络现状,中止网络过渡,测试网络服务正常
21． 在上述网络过渡步骤15时,如发生网络严重异常,则确认区域层CISCO 7513、CISCO 7507内异常BGP内容并删除,维持网络现状,中止网络过渡,测试网络服务正常
22． 在上述网络过渡步骤16时,如发生网络严重异常,则确认新增国际出口路由器CISCO7513、CISCO7507内异常ISIS进程并关闭,维持网络现状,中止网络过渡,测试网络服务正常
23． 在上述网络过渡步骤17时,如发生网络严重异常,则确认新增国际出口路由器CISCO7513、CISCO7507内异常BGP内容并删除,维持网络现状,中止网络过渡,测试网络服务正常
24． 在上述网络过渡步骤18、20时,如发生网络严重异常,暂时关闭ATM端口ISIS服务,测试网络服务正常,直接进行步骤22
25． 在上述网络过渡步骤19、21时,如发生网络严重异常,暂时关闭ATM端口BGP服务,测试网络服务正常,直接进行步骤22
26． 在上述网络过渡步骤22时,如发生网络严重异常,则将移植电路恢复至原有核心层路由器,维持网络现状,中止网络过渡,测试网络服务正常
27． 在上述网络过渡步骤23时,如发生网络严重异常,则确认影响服务的具体链路并暂时关闭,维持网络现状,中止网络过渡,测试网络服务正常
28． 在上述网络过渡步骤24、25时,如发生网络严重异常,则暂时关闭该电路,维持网络现状,中止网络过渡,测试网络服务正常
29． 在上述网络过渡步骤26时,如发生网络严重异常,则恢复原有default路由,维持网络现状,中止网络过渡,测试网络服务正常
十一、 后期处理
双方共同再次确认网络运营正常、符
