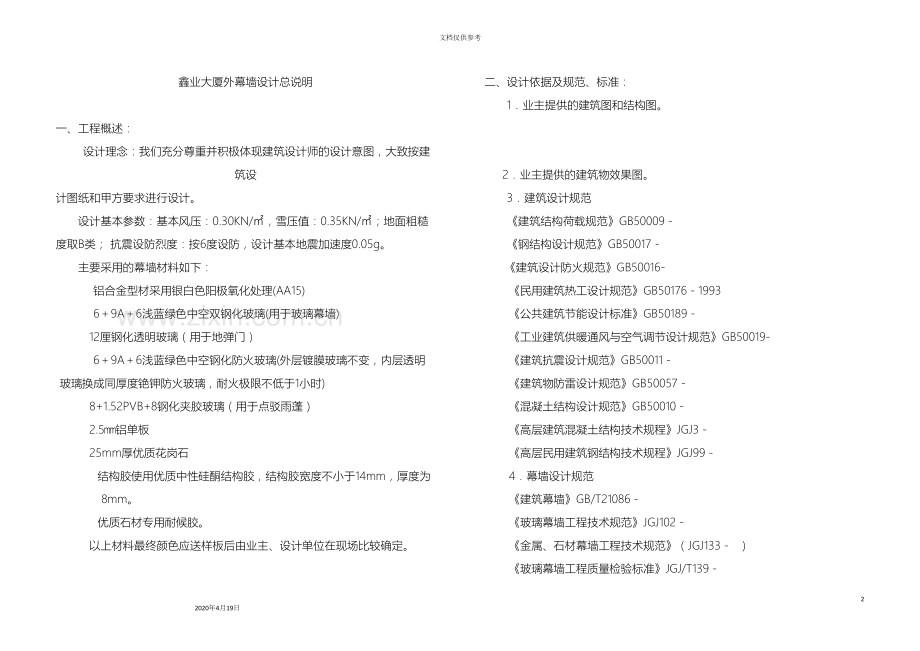

鑫业大厦外幕墙设计总说明

一、工程概述：
设计理念：我们充分尊重并积极体现建筑设计师的设计意图，大致按建筑设
计图纸和甲方要求进行设计。
设计基本参数：基本风压：0.30KN/㎡，雪压值：0.35KN/㎡；地面粗糙度取B类； 抗震设防烈度：按6度设防，设计基本地震加速度0.05g。
主要采用的幕墙材料如下：
铝合金型材采用银白色阳极氧化处理(AA15)
6＋9A＋6浅蓝绿色中空双钢化玻璃(用于玻璃幕墙)
12厘钢化透明玻璃（用于地弹门）
6＋9A＋6浅蓝绿色中空钢化防火玻璃(外层镀膜玻璃不变，内层透明玻璃换成同厚度铯钾防火玻璃，耐火极限不低于1小时)
8+1.52PVB+8钢化夹胶玻璃（用于点驳雨蓬）
2.5㎜铝单板
25mm厚优质花岗石
结构胶使用优质中性硅酮结构胶，结构胶宽度不小于14mm，厚度为8mm。
优质石材专用耐候胶。
　　　以上材料最终颜色应送样板后由业主、设计单位在现场比较确定。

二、设计依据及规范、标准：
　　1．业主提供的建筑图和结构图。

　 2．业主提供的建筑物效果图。
　　3．建筑设计规范
　　《建筑结构荷载规范》GB50009－
　　《钢结构设计规范》GB50017－
《建筑设计防火规范》GB50016-
《民用建筑热工设计规范》GB50176－1993
《公共建筑节能设计标准》GB50189－
《工业建筑供暖通风与空气调节设计规范》GB50019-
《建筑抗震设计规范》GB50011－
《建筑物防雷设计规范》GB50057－
《混凝土结构设计规范》GB50010－
《高层建筑混凝土结构技术规程》JGJ3－
《高层民用建筑钢结构技术规程》JGJ99－
4．幕墙设计规范
《建筑幕墙》GB/T21086－
《玻璃幕墙工程技术规范》JGJ102－
《金属、石材幕墙工程技术规范》（JGJ133－ ）
《玻璃幕墙工程质量检验标准》JGJ/T139－
《建筑装饰装修工程质量验收规范》GB50210－
《建筑幕墙气密、水密、抗风压性能检测方法》GB/T15227－
《建筑幕墙抗震性能震动台试验方法》GB/T18575-
《建筑幕墙层间变形性能分级及检测方法》GB/T18250-
《钢结构工程施工质量验收规范》GB50205－
《建筑工程施工质量验收统一标准》GB50300－
5．铝型材规范
《铝合金建筑型材》GB/T5237－
《一般工业用铝及铝合金板、带材》GB/T3880-
6．玻璃规范
《建筑玻璃应用技术规程》JGJ113－
《平板玻璃》GB11614－
《建筑用安全玻璃》GB15763-
《半钢化玻璃》GB/T17841－
《中空玻璃》GB11944－
《镀膜玻璃 第一部分 阳光控制镀膜玻璃》GB/T18915.1-
《镀膜玻璃 第二部分 低辐射镀膜玻璃》GB/T18915.2-
8．钢材规范
《碳素结构钢》GB700－
《低合金高强度结构钢》GB1591-
《优质碳素结构钢》GB699－
《不锈钢棒》GB/T1220-
《不锈钢冷加工钢棒》GB/T4226-
《不锈钢冷轧钢板和钢带》GB/T3280－
《不锈钢热轧钢板和钢带》GB/T4237－
9．胶等密封制品规范
《硅酮建筑密封胶》GB14683－
《建筑用硅酮结构密封胶》GB16776-
《建筑窗用弹性密封胶》JC485－
《聚硫建筑密封胶》JC/T483－

三、幕墙物理性能指标说明
　　幕墙的物理性能等级是依据GB/T15225按照建筑物所在的地区的地理、气候条件、建筑物高度、体型和环境以及建筑物的重要性等选定的，其分级符合国家现行规范《建筑幕墙》GB/T21086- 的规定。
1．风压变形性能
按GB/T21086- 的规定，风压变形性能分9级，如下表：
分级指标
分级
P3（KPａ）
1
2
3
4
5
6
7
8
9
1.0≤P3＜1.5
1.5≤P3＜2.0
2.0≤P3＜2.5
2.5≤P3＜3.0
3.0≤P3＜3.5
3.5≤P3＜4.0
4.0≤P3＜4.5
4.5≤P3＜5.0
P3≥5.0
　　　风压变形性能1级。

2．雨水渗漏性能
幕墙的雨水渗漏性能系指建筑幕墙在风雨同时作用下，透过雨水的性能。雨水渗透性能设计值以作用在幕墙表面的风压标准值除以阵风系数作为幕墙固定部分的设计值，可开启部分与固定部分对应。
建筑幕墙雨水渗透性能分级值（N/ｍ2）
分级指标
1
2
3
4
5
△P/Pa
固定部分
500≤△P＜700
700≤△P＜1000
1000≤△P＜1500
1500≤△P＜
△P≥
开启部分

250≤△P＜350
350≤△P＜500
500≤△P＜700
700≤△P＜1000
△P≥1000
本工程雨水渗透性能设计为4级。
3．空气渗透性能
幕墙的空气渗透性能系指建筑幕墙在风压作用下，其可开启部分为关闭的幕墙透过空气的性能。以10Pａ压差下空气渗透量作为分级值。
建筑幕墙空气渗透性能分级值（m3/ｍ·h）
分级指标
1
2
3
4
ｑ
固定部分
4.0≥q＞2.0
2.0≥q＞1.2
1.2≥q＞0.5
q≤0.5
开启部分
4.0≥q＞2.5
2.5≥q＞1.5
1.5≥q＞0.5
q≤0.5
空气渗透性能确定为3级。
4．平面内变形性能
幕墙的平面内变形性能系指建筑幕墙在地震和大风作用下，建筑物各层之间产生相对位移时，幕墙构件产生水平方向的强制变形后，应予保持的性能。作为分级依据的相对位移量用不导致构件损坏的位移量与幕墙层高之比（角变位值）表示。
建筑幕墙平面内变形性能分级值
分级指标
1
2
3
4
5
层间变位值
γ＜1/300
1/300≤γ＜1/200
1/200≤γ＜1/150
1/150≤γ＜1/100
β≥1/100
平面内变形性能根据钢筋混凝土结构的层间弹性角变位值确定为3级。
5．保温性能
建筑幕墙保温性能分级值
分级指标
1
2
3
4
5
6
7
8
传热系数K
ｋ≥5.0
5.0＞ｋ≥4.0
4.0＞ｋ≥3.0
3.0＞ｋ≥2.5
2.5＞ｋ≥2.0
2.0＞ｋ≥1.5
1.5＞ｋ≥1.0
ｋ＜1.0
本工程使用中空LOW-E玻璃，保温性能为5级。
6．隔声性能
幕墙的隔声性能系指经过空气传到建筑幕墙外表的噪声，经幕墙反射，吸收和其它能量转化后的减少量。
建筑幕墙隔声性能分级值
分级指标
1
2
3
4
5
分级值Rｗ
25≤Rｗ＜30
30≤Rｗ＜35
35≤Rｗ＜40
40≤Rｗ＜45
Rｗ≥45
隔声性能确定为2级。
7．耐撞击性能
幕墙的耐撞击性能系指建筑幕墙对冰雹，大风时飞来物，人的动作，鸟等撞击力的耐力，用撞击外力的运动量值分级。
建筑幕墙耐撞击性能分级值
分级指标
1
2
3
4
室内侧
撞击能量（E/（N•m）
700
900
>900
-
降落高度(H/mm)
1500

>
-
室外侧
撞击能量（E/（N•M）
300
500
800
>800
降落高度(H/mm)
700
1100
1800
>1800
耐撞击性能根据幕墙玻璃采用的钢化片，其分级指标为3级。
8．面板可拆换性设计
本工程采用的玻璃、铝单板和石材均可拆换。
9．防火设计
按照规范中一类建筑的耐火等级进行防火设计，防火层的耐火极限超过1小时。
（1）在每层主体结构边梁处设置防火分隔。　　
（2）幕墙材料采用难燃或非燃烧体。
10．防雷设计
本工程防雷设计完全符合GB50057的有关规定，幕墙形成自身的防雷体系，并与主体结构的防雷体系可靠连通。安装完成后，幕墙骨料冲击接地电阻不大于4欧姆。
11．防噪音设计
在金属与金属直接接触可能产生噪音的地方均设有防噪音胶条（垫片）。
12．防结露设计
　 采用中空LOW-E玻璃，经过计算，正常情况不会产生结露现象。
13．耐腐蚀设计
在两种不同金属材料接触的部位设置防腐蚀垫片，防止电化学腐蚀。
钢件表面采用热浸镀锌处理。
14．环保设计
　　　幕墙所选用的玻璃、铝材、铝单板、钢材等都不会对环境造成污染，且都可回收利用。
　　　现场加工量少，能够减少加工废料的污染。
15．抗震设计
　　　按照六度抗震设防烈度计算GB50011－
（1）面板与骨架间采用防脱防滑设计。
（2）幕墙与主体的连接采用防脱防滑设计。
（3）幕墙的结构设计中已考虑了地震作用。

四、材料选用说明
1. 玻璃
1.1玻璃选用6+9A+6浅蓝绿色中空双钢化LOW-E玻璃，并满足传热系数K≤1.9W/（m2·K），遮阳系数SC≤0.45的要求。
1.1.1满足规范要求：
《建筑玻璃应用技术规程》JGJ113－97
《平板玻璃》GB11614－
《建筑用安全玻璃》GB15763-
《半钢化玻璃》GB/T17841－
《中空玻璃》GB11944－
《镀膜玻璃 第一部分 阳光控制镀膜玻璃》GB/T18915.1-
《镀膜玻璃 第二部分 低辐射镀膜玻璃》GB/T18915.1-
1.2 本工程幕墙使用6+9A+6中空LOW-E玻璃，由于幕墙为隐框幕墙，因此中空玻璃加工过程中外道密封胶应使用中性硅酮结构密封胶，其有效宽度不少于10mm，打胶部位应除去镀膜层；
1．铝型材
铝型材选用牌号6063，供货状态T5（RCS）；
1.1满足规范要求
《铝合金建筑型材》GB/T5237－
《一般工业用铝及铝合金板》GB/T3880-
《建筑用铝型材、铝板氟碳涂层》JG/T133-
1.2表面处理的要求：
为防腐蚀，铝合金型材采用银白色阳极氧化处理(AA15)。
2．铝单板
铝单板选用牌号为3003，供货状态为H44。
铝板采用专用折边机进行折边，加强肋采用25X50X2.5U型管
2.1满足规范要求
《一般工业用铝及铝合金板》GB/T3880-
《建筑用铝型材、铝板氟碳涂层》JG/T133-
2.2表面处理的要求：
为防腐蚀，外露的铝单板表面氟碳喷涂，三涂三烤，膜厚保证在40~50μm之间（膜厚太厚，反而易起皮剥落），镀膜层符合有关AAMA，ASTM试验要求。
3. 石材
选用火成岩花岗石，金彩麻光面，具体颜色应送样后由业主确认，厚度为25mm，其吸水率小于0.6％，弯曲强度大于8.0MPa，并符合GB/T18600- 、GB/T18601- 、JC/T204- 、GB/T17670-1999、GB6566- 、JC830.1~830.2-1998标准要求。石材加工时六面做封闭处理。
4. 钢材
　 钢材采用国产优质钢，并热镀锌处理，膜厚≥45um。预埋件，钢转接件等采用Q235B钢，不锈钢螺栓采用奥氏体不锈钢A3－70，并满足GB/T3098.6- 、GB/T3098.15- 和GB3103.1- 中A级标准要求；不锈钢等装饰材料采用奥氏体不锈钢304或304L（室内部分），室外部分采用奥氏体不锈钢316。
4. 结构胶、耐候胶
使用优质中性硅酮结构胶和耐候密封胶，结构胶符合国标GB16776性能要求。
4.1建筑幕墙使用的结构密封胶必须为常温固化，结构胶和耐候硅酮密封胶必须为中性固化胶，不得使用已过期的产品。
4.2在使用密封胶时，一定要严格遵守材料制造商关于产品使用及接缝尺寸限制的书面说明。
4.3密封胶的颜色需事先经设计师同意方可采用。
4.4硅酮结构密封胶使用前，应经国家认可的检测机构进行与其相接触材料的相容性和剥离粘结性试验，并应对邵氏硬度，标准状态拉伸粘结性能进行复验，检验不合格的产品不得使用；进口硅酮结构胶应具有商检报告。
5. 密封胶条及胶垫
5.1密封垫和密封胶条应采用黑色高密度的三元乙丙橡胶（EPDM）制品，并符合中国国家现行标准《建筑橡胶密封垫预成型实心硫化的结构密封垫用材料规范》HB/T3099及《工业用橡胶板》GB/T5574的有关规定。
5.2密封垫应挤压成块，密封胶条应挤压成条，邵氏硬度为70±5，并具有20%至35%的压缩度。

五、施工要求
1、土建工程施工
1.1 预埋件的位置偏差为±20 mm。
1.2 电气工程设计及施工单位应配合幕墙公司预留主体防雷引下线的接头位置，并满足现行规范的要求。
2、幕墙工程施工
2.1 在金属元件活动连接部位可能因热胀冷缩或构件挠曲而产生磨擦声时，应严格按设计图纸设置防噪音胶条或垫片。
2.2. 当两种不同电阻值的金属元件直接接触时，应按设计图纸设置防腐蚀垫片。
2.3 水平方向的外露密封胶应稍微倾斜以助排水。
2.4 所有现场角焊缝幕墙工程施工安毕，应仔细打磨后涂无机富锌漆二度。
2.5幕墙工程须由符合资质要求的专业公司施工，并严格遵守幕墙设计图纸及有关制作、安装规范。
2.6施工中图纸尺寸以标注为准，不得根据度量尺寸施工，当图纸与实际建筑尺寸不符时，及时与设计人员联系；施工中如有错漏及不清楚的地方，请通知设计人员，必要时由设计单位提供修改图，不可自行修改施工。
2.7幕墙立柱安装完成后，立柱与钢支座的连接螺栓，其螺母与垫片，垫片与钢支座之间应点焊固定，以放松动或滑动。
