XX项目筏板基础
混凝土工程施工方案
一、 工程概况
本工程主楼基础筏板厚度为1800mm, 地下车库基础防水板厚度为350mm, 混凝土强度等级为C40S6, 底板经过后浇带分隔成多个施工段。本工程基础混凝土的施工特点是工程量大, 属于大致积混凝土浇筑。如何避免大致积混凝土出现有害裂缝, 怎样提高混凝土的抗渗、 抗裂和抗侵蚀性能, 是本工程基础大致积混凝土施工的关键问题。
二、 施工机具及材料
混凝土泵车2台, 插入式振动棒16个, 照明设施若干, 塔吊3台, 木抹子, 胶皮水管, 测温计等。砼采用C40S6抗渗商品砼, 配合比后附。
三、 施工顺序及施工工艺　
( 一) 施工顺序:
１、 以后浇带为界, 划分混凝土浇筑区, 泵送混凝土, 进行浇筑
２、 计划2台混凝土输送泵浇筑, 采用以后浇带为分界线, 每工段整体一次浇筑方式。
3、 按照施工进度, 每个浇筑段都有编号, 浇筑时按编号顺序浇筑。( 详见附图)
( 二) 施工工艺
作业准备→输送混凝土→混凝土的浇筑→混凝土的测温及养护。
四、 施工要点
１、 作业准备
完成筏板钢筋的检查验收; 并完成隐蔽验收手续。
按图纸设计要求将外墙止水带安装完成, 外墙吊模和集水坑电梯井坑吊模支设完成。
混凝土的原材料试验报告及配合比等资料齐全。
施工前对各部门管理人员进行明确分工, 保证各工序均有专人负责, 并明确各自职责。对各岗位施工人员进行施工技术交底。

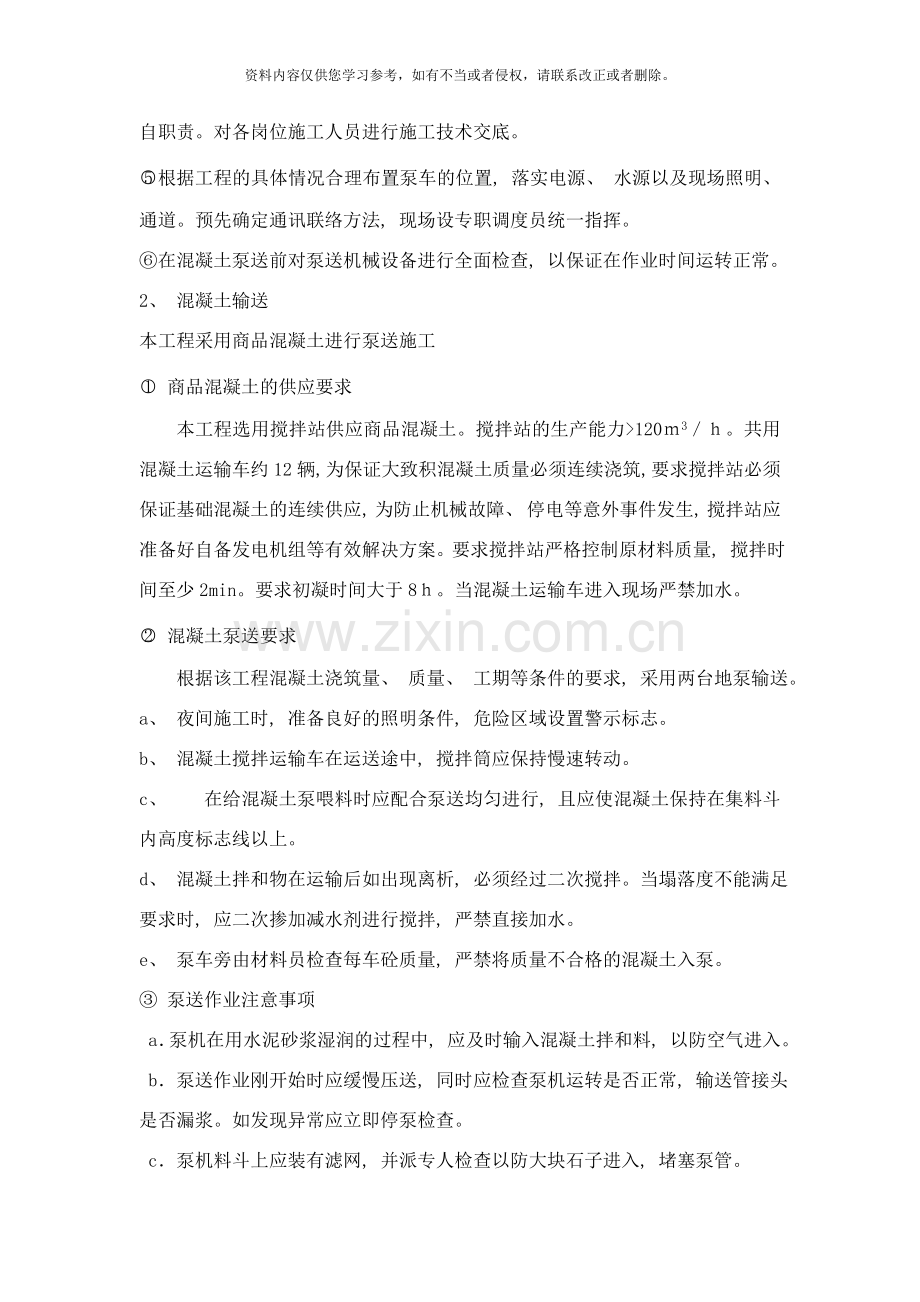

根据工程的具体情况合理布置泵车的位置, 落实电源、 水源以及现场照明、 通道。预先确定通讯联络方法, 现场设专职调度员统一指挥。
⑥在混凝土泵送前对泵送机械设备进行全面检查, 以保证在作业时间运转正常。
2、 混凝土输送
本工程采用商品混凝土进行泵送施工
商品混凝土的供应要求
本工程选用搅拌站供应商品混凝土。搅拌站的生产能力>120ｍ3／ｈ。共用混凝土运输车约12辆, 为保证大致积混凝土质量必须连续浇筑, 要求搅拌站必须保证基础混凝土的连续供应, 为防止机械故障、 停电等意外事件发生, 搅拌站应准备好自备发电机组等有效解决方案。要求搅拌站严格控制原材料质量, 搅拌时间至少2min。要求初凝时间大于8ｈ。当混凝土运输车进入现场严禁加水。
混凝土泵送要求
根据该工程混凝土浇筑量、 质量、 工期等条件的要求, 采用两台地泵输送。
a、 夜间施工时, 准备良好的照明条件, 危险区域设置警示标志。
b、 混凝土搅拌运输车在运送途中, 搅拌筒应保持慢速转动。
c、 在给混凝土泵喂料时应配合泵送均匀进行, 且应使混凝土保持在集料斗内高度标志线以上。
d、 混凝土拌和物在运输后如出现离析, 必须经过二次搅拌。当塌落度不能满足要求时, 应二次掺加减水剂进行搅拌, 严禁直接加水。
e、 泵车旁由材料员检查每车砼质量, 严禁将质量不合格的混凝土入泵。
③ 泵送作业注意事项
a．泵机在用水泥砂浆湿润的过程中, 应及时输入混凝土拌和料, 以防空气进入。
b．泵送作业刚开始时应缓慢压送, 同时应检查泵机运转是否正常, 输送管接头是否漏浆。如发现异常应立即停泵检查。
c．泵机料斗上应装有滤网, 并派专人检查以防大块石子进入, 堵塞泵管。
d．泵送混凝土时, 混凝土应充满料斗, 料斗内混凝土面不得低于料斗口20cm。泵送工作因混凝土供应不上而暂停时, 应每隔l0min反泵一次, 以免混凝上发生沉淀堵塞泵管。
3、 混凝土的浇筑
大致积混凝土的浇筑, 根据整体连续浇筑的要求, 结合结构尺寸的大小、 钢筋疏密、 混凝土供应条件, 选用机械情况等本工程施工中将采用整体一次浇筑的施工方法, 并逐层上移, 以保证分层混凝土之间的施工质量。
每台混凝土泵每小时浇筑30m3。采取循序渐进的浇筑方法, 但要保证上、 下层浇筑间隔不超过初凝时间。浇筑混凝土应连续进行, 采用斜面式薄层浇捣, 一次浇筑完成, 同时泥工开始进行收面工作。
振捣: 混凝土采用机械振捣, 根据混凝土泵送时自然形成坡度的实际情况, 在每个浇筑带的前、 后各布置两道振捣器, 泵车配备4个φ50插入式振捣器, 另外再配备4个备用插入式振捣器。第一道布置在卸料点, 主要解决上部的振捣; 第二道布置在混凝土坡角处, 确保下部混凝土的密实。为防止混凝土集中堆积, 先振捣出料口处的混凝土, 使之形成流淌大约1: 8坡度, 然后全面振捣。在卸面上各振捣点严格控制振捣时间( 20s) 、 移动间距( 400mm ) 和插入深度, 每个浇筑带配专人指挥振捣工作, 防止漏振。振捣时要尽量避免碰撞钢筋等。
混凝土振捣操作要点为:
a.混凝土自出口下落的自由倾落高度不得超过2米;
b.振动棒的操作, 要做到"快插慢拔"。在振捣过程中, 宜将振动棒上下抽动, 以使上下振动均匀, 每点振动时间一般为15S～20S为宜, 插点要均匀排列, 逐点移动, 顺序进行, 不得遗漏, 做到均匀振实。移动间距不大于振捣作用半径的1.5倍(一般为30～40cm)同时还应视混凝土表面呈水平不再显著下沉、 不再出现气泡、 表面泛出灰浆为准。
c.振捣时应避免碰撞钢筋、 模板等, 发现有变形、 移位, 各有关工种相互配合进行处理。
d.混凝土浇筑时设专人负责墙、 柱插筋的保护工作。随时对变形、 移位的插筋进行修复。并在混凝土收面之前将浇筑时溅在钢筋上的混凝土浆随时清理干净。
e.混凝土表面处理: 浇筑混凝土之前应在墙、 柱等预留插筋上按8m见方左右, 精确抄平高出筏板上平50cm标高线, 作为浇筑混凝土表面收面的标高控制线。混凝土表面应进行二次收面。由于泵送混凝土表面水泥浆较厚, 在浇筑完混凝土后先按标高用长刮尺刮平浮浆。然后收面不少于2遍, 使其表面密实, 然后用塑料薄膜覆盖, 减少混凝土表面的水分散发, 消除塑性裂缝。
ｆ.泌水和浮浆的处理
大致积混凝土施工, 容易产生泌水层。在电梯井坑侧模的底部开排水孔, 使多余的水分从孔中自然排出, 用潜水泵抽走, 少量来不及排出的泌水随着混凝土向前浇筑推进, 当混凝土大坡面的坡脚接近顶端模板时, 改变混凝土浇筑方向, 即从顶端往回浇筑, 与原斜坡相交成一个集水坑, 用泵及时排除。采用以上方法基本上可排除最后阶段的所有泌水。
4、 混凝土的养护
为了保证新浇混凝土有适宜的硬化条件, 防止早期由于干缩产生裂缝, 混凝土浇筑完毕后应加以覆盖和浇水。本工程采取保湿养护法。混凝土浇筑完毕后, 用毛毡片整体覆盖并持续浇水, 使毛毡保持湿润状态。
由于养护期间的覆盖会给下一步测量放线造成影响。因此要将测量放线工作提前展开。在局部混凝土表面进行二次收面后, 随即进行分块、 分片放线工作, 然后进行保温覆盖和浇水养护。
5、 混凝土的测温
混凝土的测温工作是为了掌握大致积混凝土的升温和降温的变化规律及混凝土的内外温差, 为养护措施的调整提供依据。本工程大致积混凝土施工时采用温度计对大致积混凝土进行温度监测。
ａ.测温点的布置(后附测温点分布图)
选择具有代表性的位置, 设固定测温点共 3 组, 一组3处。测温点沿浇筑的高度方向, 分别布置在结构厚度的1/2, 1/4和表面。上测温点距混凝土上表面50～100mm, 中测点位于基础截面中心, 下测点位于基础底面以上100mm处。测温点平面布置在边缘与中间, 基础平面的对称轴和对角线上, 离开钢筋的距离要大于30mm, 离开边角要大于100mm。
b、 测温点的编号
给每个测温孔进行编号。
C、 测温孔的制作
测温孔用φ25薄皮钢管制作, 每组测点埋设3根铁管。在混凝土浇筑之前进行绑扎固定, 保证其在混凝土浇筑过程中不会偏移。上下口用软木塞作临时封口, 避免在浇筑混凝土时灌入灰浆影响测温。
d、 测温结束后, 孔内用1: 1干硬性水泥砂浆填实。
e、 测温制度
浇筑12h后开始测温工作, 混凝土浇筑后前七天, 间隔每4h测一次; 当混凝土中心温度与表面温度之差小于25℃时, 能够停止测温, 并根据原始记录绘制混凝土温度变化曲线。
五、 质量标准
1.混凝土所用的水泥、 水、 砂、 石子、 外加剂等必须符合设计与施工验收规范要求。
2.混凝土配合比、 原材料计量、 搅拌、 养护和施工缝处理必须符合设计和施工验收规范要求。
3.混凝土试块取样、 制作、 养护、 试验应符合混凝土强度检验评定标准的规定和抗渗砼取样试验规定。
4.混凝土应振捣密实, 不得有蜂窝、 孔洞、 露筋、 缝隙、 夹层等现象。
六、 防止大致积混凝土裂缝的主要措施
1.裂缝产生的原因分析
混凝土在浇筑初期, 水泥在水化过程中产生大量的热量, 混凝土表面散热条件较好, 热量可向大气中散发, 温度上升较少, 而在混凝土内部由于散热条件较差, 温度上升较多。在混凝土浇筑后约3～5天时, 混凝土内部达到最高温度, 内部与表面温差过大, 产生温度应力和温度变形。温度应力与温差成正比, 当温度应力超过混凝土的抗拉强度时就会产生裂缝。混凝土内部温度与混凝土厚度及水泥用量有关。在一定的尺寸范围内, 混凝土结构尺寸越大, 混凝土越厚, 内部温度越高, 温度应力越大, 因而引起裂缝的可能性越大。因此防止混凝土出现裂缝的关键就是控制混凝土内部与表面的温差。
大致积混凝土在施工阶段, 外界气温越高, 混凝土的浇筑温度越高。当气温骤降会增大外层混凝土与内部混凝土的温度梯度, 造成温差和温度应力, 而产生裂缝。
在混凝土硬化之前, 混凝土处于塑性状态。上部混凝土的均匀沉降受到了限制, 如遇到钢筋或大的混凝土骨料, 其水平方向的减缩比垂直方向更难时, 就会形成互相平行的深裂缝。防止出现这种裂缝的最好方法是, 连续浇筑与修整抹面, 并立即养护, 保护混凝土免受风吹日晒。同时在硬化阶段最初几乎不引起收缩, 随着混凝土的继续干燥而使吸附水溢出, 就会出现干燥收缩。而表面干燥收缩快, 中心干燥收缩慢, 会使表面产生拉应力而出现裂缝。
2、 防止大致积混凝土裂缝的主要措施
根据我们对大致积混凝土结构施工经验, 为防止产生温度裂缝, 应着重在控制混凝土温升、 延缓混凝土降温速率、 减少混凝土收缩、 提高混凝土极限拉伸值、 改进约束和完善构造设计等方面采取措施。
①降低水泥水化热
a.为有效地降低大致积混凝土的水化热温度, 水泥应选用水化热低和安定性好的水泥,在满足设计强度要求的前提下, 提高掺合料及骨料的含量, 尽量降低每立方米混凝土的水泥用量, 可减少水化热, 使混凝土减少升温( 后附临时配合比, 具体施工时以配合比为准) 。
b.掺加复合性掺合料, 不但可替代部分水泥而且可改进混凝土的粘塑性和可泵性, 降低混凝土的水化热。
c.粗骨料宜采用粒径较大级配良好的粗骨料, 细骨料宜采用中粗砂, 含泥量不大于2％。而且在满足可泵性的前提下, 应尽可能使砂率降低。而且在保证大致积混凝土强度及塌落度要求的前提下, 提高骨料的含量。
d、 掺加减水剂等外加剂使混凝土和易性有明显改进, 同时又减少了拌合水, 节约了水泥从而降低水化热。缓凝剂可使初凝和终凝的时间相应延缓４～５h, 可大大减少在大致积混凝土施工过程中出现温度裂缝的可能性。
②提高混凝土的极限拉伸强度
采用二次振捣以提高混凝土与钢筋的握裹力, 防止因混凝土沉落而出现的裂缝, 减少内部微裂, 增加混凝土的密实度, 提高抗裂能力。同时采用二次振捣还能够封闭第一次振捣过程中的水分, 空气上升在混凝土中形成的微孔, 提高混凝土抗裂能力和抗渗性。
③加强温度控制
a.施工中进行温度监测控制, 当发现混凝土的内部温度与表面温度差超过25℃时, 及时加强保温或延缓拆除保温材料, 以防止混凝土因过大的温度应力而产生裂缝。
b.混凝土浇筑之后, 做好混凝土的保温保湿养护, 充分发挥混凝土的徐变特性, 降低温度应力。
c.采取长时间养护, 按合理的拆模时间, 延缓降温时间和速度, 充分发挥混凝土的"应力松弛效应"
d.加强温度监测管理, 实行信息化控制, 随时掌握混凝土内的温度变化, 及时调整保湿和养护措施, 使混凝土的温度梯度不致过大, 以有效控制有害裂缝的出现。
七、 施工缝施工
1.本工程基础底板混凝土施工时, 水平施工缝留在高出主楼底板上表面300mm高的墙体上, 垂直施工缝留置于设计的后浇带处。
2.水平施工缝浇筑前,应将其表面浮浆和杂物清除, 先铺净浆, 再铺30～50mm厚的同强度的减石混凝土, 并及时浇筑混凝土。
3.垂直施工缝浇筑前, 应将其表面清理干净, 并涂刷水泥砂浆并及时浇筑混凝土。
4.按照图纸设计, 底板与墙体交接处, 选用止水钢板, 迎水面在施工缝上下各200mm 范围内作聚合物水泥砂浆防水层作为防水加强层。
5.防水混凝土结构内部的各种钢筋或绑扎铅丝不得接触模板。地下室外墙上固定模板用的螺栓必须焊止水环。拆模后将止水螺栓两侧1.5㎝厚塑料垫块剔除, 用掺加膨胀剂的防水砂浆将留下的凹槽封堵密实。
八、 雨季施工技术措施
在混凝土施工阶段, 大雨来临之际不得浇筑混凝土。平时要及时掌握天气的变化情况, 特别是在雷雨、 大风之际, 更应注意, 以保证混凝土连续浇筑的顺利进行, 确保混凝土质量。雨季钢筋混凝土施工还应注意以下几点:
混凝土搅拌站要勤测砂、 石含水率, 保证混凝土配合比满足设计、 施工要求, 雨天浇筑混凝土, 应减少混凝土的坍落度。混凝土中掺加的粉煤灰应注意防雨、 防潮。
准备足够量的塑料布, 对新浇筑的混凝土遇雨时可及时进行覆盖防护, 或及时用塑料薄膜覆盖在已浇筑的混凝土表面上。避免雨淋, 造成水泥浆流失降低强度, 下大雨时停止露天作业。
九、 施工中应注意的问题:
１、 对商品混凝土应严格控制水灰比。
２、 细部构造处理是防水的薄弱环节。施工前应审核图纸, 特殊部位如: 施工缝, 预埋件等细部要精心处理。
３、 混凝土中掺减水剂时, 应加强初期养护, 可是混凝土中掺入缓凝减水剂时, 混凝土应在终凝以后才能浇水养护。
４、 混凝土入料之前应检查混凝土, 不得分层离析。
５、 混凝土浇筑时, 应经常观察模板、 支架、 钢筋、 预埋件和预留孔洞的情况, 当发现有变形、 移位时, 应立即停止浇筑, 并应在已浇筑的混凝土凝结前修整完好。
６、 加强气象预测预报的联系工作。在混凝土施工阶段应掌握天气的变化情况, 准备好浇筑过程中的抽水设备的防雨物资, 以保证混凝土连续浇筑的顺利进行, 确保混凝土质量。
十、 安全文明施工措施
1.施工中保证边坡稳定, 防止边坡坍塌。
2.夜间施工, 配备足够的照明设施。
3.边坡围护做1.8米栏杆和30cm高的挡板。
4.电工管理好临时用电线路和电动机械的安全用电防护。
5.施工期间严禁向坑内抛弃物品。
6.悬挂各种安全、 文明施工警示标牌。
7.严禁混凝土沿路抛洒; 混凝土搅拌车出工地门保证车轮干净。
8.现场设置沉淀池, 禁止污水外流。
9.其它按城市创立要求进行。

XX项目部
3月5日
