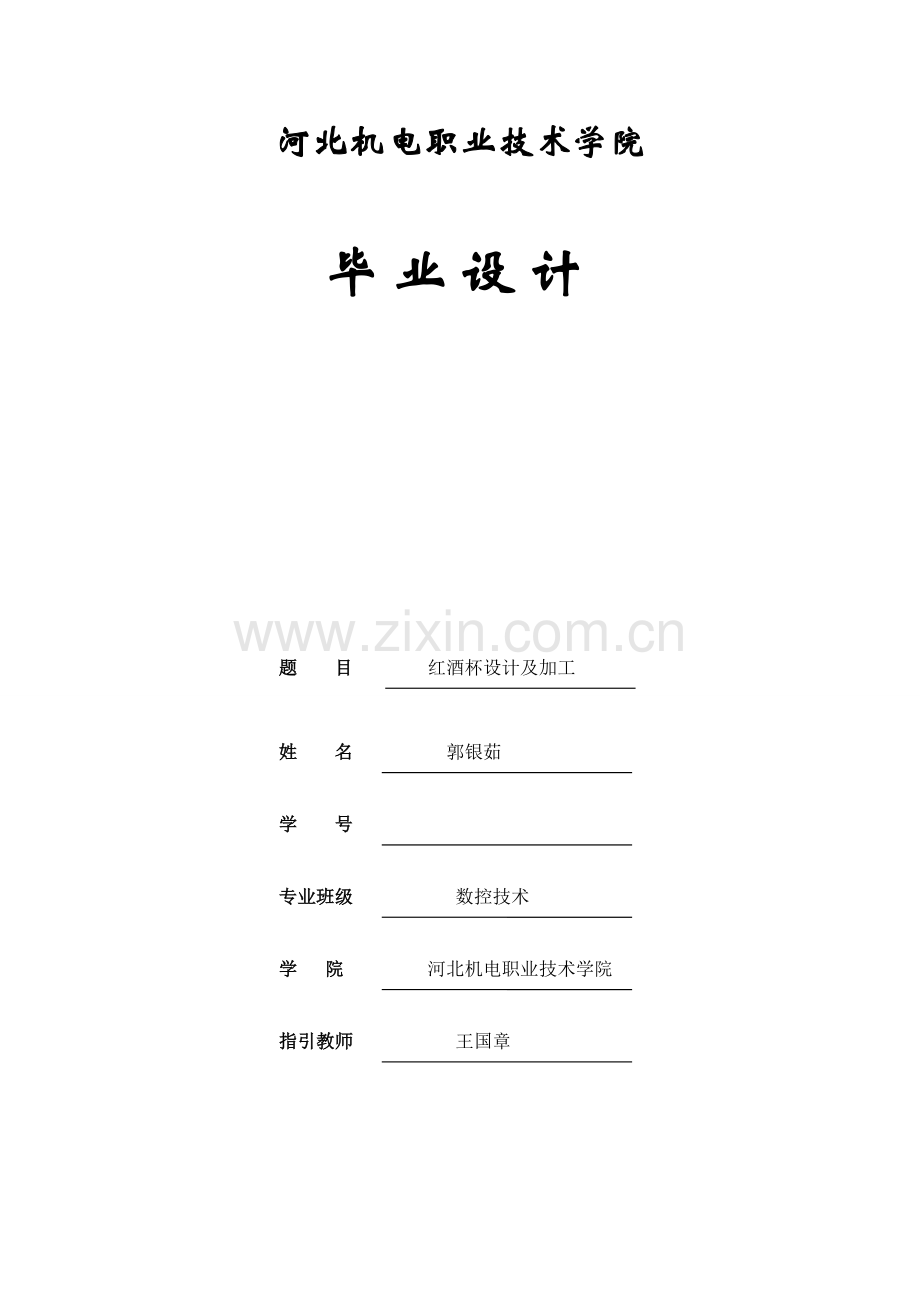

河北机电职业技术学院

毕业设计

题 目 红酒杯设计及加工

姓 名 郭银茹

学 号

专业班级 数控技术

学 院 河北机电职业技术学院

指引教师 王国章

年7月12日

红酒杯设计及加工
摘 要
论文通过红酒杯设计和加工，一方面力求做到按红酒杯设计理论制定出一套合理设计方案，所设计红酒杯要符合经济、实用、精美原则。产品造型某些将运用UG NX4.0和AutoCAD这两款软件，前者用于实体建模，后者用来绘制二维工程图。在按规定完毕产品造型同步，也进一步理解和熟悉这两款软件各个功能。
另一方面，产品零件加工将在数控车床上完毕，因工件形状较规则，编程简朴，故可采用手工编程加工。加工前将编写详尽生产加工程序单和加工工艺流程表。产品实际加工将作为检查产品设计方案有效途径，最后再依照加工状况修改和完善产品设计方案，最后身产出符合规定红酒杯产品。
核心词： 红酒杯；手工编程；数控车削.

目 录
1 绪论 1
2 红酒杯设计 2
2.2材质选取 2
2.3重要品牌 3
2.4设计草稿 5
3 红酒杯实体造型 5
3.1 零件造型思路 5
3.2 红酒杯实体造型 6
3.2.1 新建零件文献 6
3.2.2 绘制截面曲线草图 6
3.2.3 运用回旋生成实体 7
3.2.4 实体倒圆角 8
3.2.5 隐藏实体多余轮廓线 9
3.2.6 保存文献 9
4 红酒杯编程加工 9
4.1 加工工艺分析 9
4.2 分析零件图样，拟定加工方案 10
4.3 零件材料分析 10
4.4数控机床选取 11
4.5 工件定位与装夹 12
4.6 刀具选取与安装 13
4.7 编制数控加工程序 13
4.8 数控加工注意事项 15
4.9工件验收与质量误差分析 16
5 结论 18
6 谢辞 19
参照文献 20
附录A 21
附录B 22

绪论
进入21世纪，制造业已成为推动社会生产力重要力量，数控技术作为当代制业先进方式，已得到了广泛普及。作为数控专业毕业生，必要达到纯熟掌握惯用数控机床操作，理解不同产品加工工艺并制定出合理加工方案，还应具备产品设计和运用工具软件造型等技能。因而，本次毕业设计就是要通过设计及加工一款红酒杯产品，加深对数控加工结识，培养产品设计造型能力。　
毕业设计涉及论文誊写和产品数控加工两某些，产品数控加工将是难点。因红酒杯零件属于薄壁、细长悬伸件，自身构造刚性和承受切削、加快能力差，加工过程中易产生各种变形。因此必要首要解决如何采用恰当办法减小和补偿形变，保证加工精度问题。产品理论设计将结合实际加工，依照加工状况将修改和完善产品设计方案，最后身产出符合规定红酒杯产品。

1红酒杯基本构造
杯座
平坦杯座使酒杯可以立着，不会翻到，特别是倒满酒时候
杯茎
杯茎浮现是为了让饮酒人手不需要和杯肚接触，以避免把酒弄花或是让体温提高酒温度。
杯肚
杯肚也许是酒杯最重要构成，也是最程式化。杯肚形状和尺寸影响香气汇聚和散发、通气限度和葡萄酒视觉呈现效果。
最常用形状是郁金香型，体现为底部稍宽、顶端附近呈锥形。这种形状使得人们可以晃动葡萄酒、进行观测，而香气又会被汇聚在狭窄开口处，直接朝着鼻子方向。用来饮用丰满酒体红酒酒杯普通在底部都是宽阔而圆满，目是让葡萄酒与空气有更多接触，为丰富味道和香气提供更多散发空间;而饮用白葡萄酒酒杯底部相比较窄，为是协助保持酒凉快，在更小空间里汇聚较淡香气。香槟型酒杯是又细又长，以展示升腾气泡，以及协助保持低温。
尺寸
酒杯有诸多形状和尺寸，但有一种经验法则是酒杯应当足够大，这样有了足够空间在晃动酒杯时避免了酒溢出，香气也可以在杯子里散发并汇聚起来。
颜色
尽管彩色酒杯或者那些突出装饰酒杯会很美丽，但是最佳酒杯应当是光滑、平整，并且可以让酒杯中葡萄酒美丽和精细透过杯壁清晰地呈现出来。
杯口
优质酒杯会有一种切割而成杯口，触感平滑，不会对葡萄酒流出杯子导致阻碍。应当避免用轧制杯口或者杯口不平整酒杯。

2 红酒杯设计
2.1 构造设计 不同造型、弧度红酒杯对于酒液香气与口感所导致差别与影响很大。喝红酒要选肚子大某些酒杯，由于红酒需要和氧气接触，才干使香味释放出来。如果是陈年红酒，就更需要用大杯子，这样可以迅速散掉常年存储陈腐气味，避免干扰红酒醇香。不同构造红酒杯，其酒液容积和表面积之比不同，表面张力和毛细管作用也不同，酒中芳香成分挥发限度也就大不同样。如果酒杯杯身太高，酒液表面离鼻孔太远，或者酒杯喇叭口太大，易吸入外面空气，那么杯中显现香气就比较弱；如果用半球形杯，其杯身短，鼻孔能更贴近酒液表面，香气虽易被发现，但由于开口过大容易吸入外面空气。因此只有选取杯杯体杯身高度适中、大肚收口、倒入酒量使其在杯中表面积最大，才干给出香气成分最大强度挥发。
品尝红酒最简便最佳工具就是高脚卵形伸长切顶透明玻璃杯。抱负红酒杯应当是杯身薄、无色透明且杯口内缩郁金香杯。并且一定要有四至五公分长杯脚，这样才干避免用手持拿杯身时，手温度间接影响到酒温，并且也以便观测酒颜色。一种好高脚杯，普通有210～225ml容量。高脚杯腿要足够高，脚盘要平，杯身也不能太短。若杯腿不够高，人们手会抓住杯身，将加热杯中酒，变化酒原始状态；若杯脚盘不够大和平，就不能平稳地放在桌子上；若杯上身太矮，会影响盛酒量，香味体现不充分。杯壁厚薄应轻薄。普通红酒杯，杯体高155±5mm，杯上身高100±2mm，杯大肚直径65±2mm，杯口直径46±2mm，杯口壁厚0.8±0.1mm，杯腿高55±3mm，腿粗9±1mm，脚盘直径65±5mm。 此外，不同酸甜度红酒对红酒杯郁金香形构造规定也有所不同。例如自身酸甜协调、酸度适中红酒要用含苞欲放郁金香型红酒杯盛放。酸度较高、需要特别突出果味红酒适合用盛开郁金香型酒杯盛放，以平衡酒中果味、甜度和酸度。而果味浓烈而酸度相对较弱红酒则适合用圆肚郁金香型酒杯盛放。

2.2材质选取
红酒杯材质，应选取玻璃或水晶，杯身要轻薄且无色透明，以便判断酒颜色和色泽。高档红酒杯固然是用水晶玻璃打造精品，这种酒杯透明度非常高，折射率也很小。水晶之外，也有更便宜玻璃质地红酒杯。
水晶杯和玻璃杯带来香气与口感会有细微差别，其因素重要是两者表面粗糙限度不同而导致。通过显微镜可以观测到，水晶表面凹凸要比玻璃。水晶依照它原材料分为两种:一种是铅人造水晶，重要是白水晶玻璃，含24％ 铅（或以上）称为全铅水晶，低于24％者则称为铅水晶，它有较好折射率、硬度，以及较大比重。但容易折断、较软、易磨花，且含铅水晶杯中铅会析出并溶于酒或酸性饮料之中，长期使用会引起铅蓄积而导致中毒，损害健康。另一种是无铅人造水晶，就是以其他元素（如光学玻璃惯用钾）代替原本生产过程中所使用铅加入玻璃中，它既包括了有铅人造水晶长处，又极富弹性、特别晶莹透澈，使杯身透光度极佳，呈现晶莹剔透质感。因不含铅，因此环保健康，是当前市场上水晶玻璃杯主流。选料精良水晶酒杯，应看不到星点状、云雾状和絮状分布气液包体，质地纯净、光润、晶莹。 此外，金属及陶瓷质地红酒杯也广受人们追捧。如纯银、镀银红酒杯始终是西方贵族餐具及收藏品首选，纯锡、纯铝及黄铜镀金等制成红酒杯则常作为工艺品和礼物被人们青睐。而上了彩釉陶瓷杯在广人们庭和酒馆里比较常用。

2.3重要品牌 Riedel：
　　公元1756年创立于奥地利Riedel，两百近年来，已是全世界最富盛名专业酒杯领导品牌。不论是优雅精致造型、清亮透明外观、细致机灵杯脚与杯座、以及纤薄外壁，都令品味人士趋之若鹜。特别是Sommeliers系列，更早已成为葡萄酒痴们最渴望拥有典藏级梦幻商品，影响极其深远。全系列共40支杯子，除了全为纯手工精制水晶杯，造型、设计与清澈度均属上乘之外，更依不同酒类、地区、品种、甚至级别，从杯身形状到大小都作了不同区别。比喻单以Bordeaux与Bourgogne这两个当前红酒里最脍炙人口法国产区为例，Sommeliers便为之分别出了「Bordeaux」与「Bordeaux Grand Cru」、「Bourgogne」 「Bourgogne Grand Cru」（Grand Cru指「一级酒庄」）等四支杯子，吹毛求疵限度，着实令人咋舌，也因而成为其他酒杯品牌区别指针。而自1986年起，为因应当代葡萄酒品饮习惯与风潮，还推出实用级机器吹制Vinum水晶杯系列，虽不若Sommeliers级绝对行家身段，一组25支杯子，却也同样依照品种、产地特性作了翔实分类，价格上也显得平易近人不少，至今已成酒饕们人手一套必要配备之一。Riedel酒杯做工很精细，固然价格也不菲。其Sommelier和Vinum两个系列水晶酒杯种类都超过了30种。

图2.3 Riedel酒杯
Spiegelau：
成立于1521年、位于德国水晶重镇PassauSpiegelau，也是极具知名度水晶品牌。据传其原本为RiedelOEM厂商，所推出酒杯形制普通以为与Riedel极为相似，且价格相对平易许多，故而颇受入门级酒客青睐。旗下商品分为手工吹制与机器吹制两个项目，项下再细分为各种系列，手工吹制某些以Grand Palais系列款式较多；机器吹制方面则以Vino Grande系列较为完整，不但有Bourgogne、Bordeaux、Chianti等产地区别，甚至还推出较年轻白酒、以及Magnum大瓶装红酒专用杯子，十分有趣。Baccarat 创立于1764年Baccarat是法国极知名皇室御用级水晶品牌，涉及法国、英国、俄国、印度皇室都是此品牌爱用者。

图2.4 Spiegelau酒杯

德国Scott Zwiesel酒杯做工精细，杯腿很长，看起来精美优雅，只是形状不如Riedel和Spiegelau那样多。

图2.5 Scott Zwiesel酒杯

此外，也有为适合不同产区葡萄品种而量身定做红酒杯，多由葡萄产区命名。如波尔多杯相对深长，适合用来品尝饮用来自波尔多地区葡萄种类，无论是浓郁厚重Cabernet Sauvignon还是单宁柔顺、酸度较低Merlot，都能较好地体现；而勃根地杯体态更圆和浅，几近球形，在品尝勃根地产区酸度较高黑皮诺葡萄(Pinot Noir)时更出众。

图2.6 不同产区葡萄品种特制红酒杯
2.4设计草稿

通过以上阐述，作出红酒杯初步设计。如图2.7所示。（详见附录工程图） 　
图2.7 红酒杯零件图

重要尺寸:杯体高102±1mm，杯上身高60±1mm，杯大肚直径62±2mm，杯口直径52±2mm，杯壁厚3±0.1mm，杯腿高30±3mm，腿粗10±2mm，脚盘高5±0.5mm，脚盘直径49±1mm。 考虑到本课题重点在通过实例操作进一步理解数控加工，故材料选用钢材。

3 红酒杯实体造型

3.1 零件造型思路
　　红酒杯形状比较规范，造型过程相对比较简朴。可先作出红酒杯轮廓截面曲线草图，再运用回旋命令生成红酒杯实体，最后运用边倒角命令使杯口和底座光滑圆润。

图3.1 红酒杯

　　红酒杯可通过如下环节进行造型：绘制红酒杯轮廓截面曲线草图，运用回旋命令生成红酒杯实体，实体边倒角，隐藏实体多余轮廓线。　　
　　造型过程每一环节成果如图3.2所示。
　　 → →→
图3.2 红酒杯造型流程

3.2 红酒杯实体造型
3.2.1 新建零件文献
①在桌面上双击UGS NX 6.0快捷方式，打开UGS NX 6.0
②在工具条上单击“新建文献”按钮。系统弹出新建文档对话框。
③选取新建文档存储位置为Ｅ盘，“文献名”为hongjiubei，“文献类型”为部件文献（*.prt），“单位”为毫米，单击“ＯＫ”按钮新建一种部件文献。

3.2.2 绘制截面曲线草图
①进入草图状态。单击“起始”按钮，选取“建模”进入建模界面。再单击“草图”按钮，系统直接以默认XOY平面为绘画平面，进入草图绘制状态。
②绘制截面曲线。运用草图工具栏上“直线”、“圆弧”、“圆”等命令绘制截面曲线，运用“约束”命令使各段圆弧光滑连接。完毕以上操作后草图图形如图3.3所示。

图3.3 截面曲线

③退出草图状态。单击草图工具栏上“完毕草图”按钮，退出草图绘制状态。
3.2.3 运用回旋生成实体
①选取回旋功能。选取主菜单上“插入”→“设计特性”→“回旋”，系统将弹出回旋实体特性向导栏。选取刚生成草图，单击“自动判断矢量”按钮，选取草图上CY方向直线。单击“应用”按钮，显示参数并自动生成回旋实体。
②确认生成实体。在图形预览拟定模型对的后，在特性向导栏中单击“取消”按钮生成实体。生成回旋实体如图3.4所示。

图3.4 回旋实体

3.2.4 实体倒圆角
　　① 选取倒圆角功能。单击“边倒角”按钮，系统弹出边倒角特性向导栏。
② 选取实体上边界。在图形上选取回旋体上底面边界，在浮动菜单中输入“半径值=6”。单击特性向导栏中“拟定”按钮生成实体圆角。
③ 选取实体下边界。在图形上至上往下选取回旋体四个下底面边界，在浮动菜单中依次输入“半径值=6”、“半径值=2”、“半径值=2”、“半径值=6”。单击特性向导栏中“拟定”按钮生成实体圆角。成果如图3.5所示。

图3.5 完毕实体倒圆角

3.2.5 隐藏实体多余轮廓线
　　选取隐藏功能。选取主菜单上“编辑”→“隐藏”，系统弹出字菜单，选取隐藏选项，选取截面曲线和XC－YC主平面，单击浮动菜单中“拟定”按钮
完毕操作。生成效果如图3.6所示。

图3.6 完毕实体多余轮廓线隐藏

3.2.6 保存文献
完毕实体造型各个特性建立后，选取主菜单“文献”→“保存”，系统弹出UGS NX 4.0浏览器，选取需要保护文献夹，并输入文献名“hongjiubei”单击“保存”按钮保存文献。

4 红酒杯编程加工
4.1 加工工艺分析
红酒杯零件加工,可按先进行零件内表面粗、精车加工,后进行外轮廓粗、精车加工方式进行切削加工。加工时,有关参数选取,直接关系零件加工质量。重要参数有主轴转数、进给速率、刀具切入时S进给速率、步距宽度和切削深度等。主轴转速普通依照切削速度来计算,公式:n=1000 Vc/πd,式中d为刀具直径（mm）,Vc为切削速度(m/min),切削速度选取与刀具耐用度密切有关。进给速度关系到零件加工精度和表面粗糙度,其计算公式为F=nzf,式中n为主轴转速（r/min）,z为铣刀齿数,f为每齿进给量(mm/齿)。在粗加工时候需要留有0.2～0.5mm精加工余量,普通采用比较节约时间方式；精加工则将粗加工余量所有加工,选取加工方式在达到规定前提下采用时间较少方式。

表4.1所示为加工中工艺参数。

加工方式
刀具选取
切削量
主轴转数
进给倍率
切端面
外圆刀
/
800
0.2
钻孔
中心钻
/
200
/
Ф20mm钻头
/
200
/
内轮廓加工
粗车
内孔刀
1
300
0.15
精车
内孔刀
0.5
350
0.05
外表面加工
粗车
外圆刀
1.5
800
0.2
精车
外圆刀
1
1200
0.08
切断
切槽刀
/
400
0.2
表4.1 工艺参数

4.2 分析零件图样，拟定加工方案
零件轮廓几何要素分析：红酒杯零件重要由直线、圆弧及曲线构成。考虑到加工所使用数控车床没有曲线插补功能，因此设计时红酒杯杯身曲线某些采用圆弧相切方式连接而成，各切点坐标已知。零件中各节点坐标都已知，便于手工编程。 零件构造工艺性分析：红酒杯零件属于薄壁、细长悬伸件。自身构造刚性差，易产生振动变形；承受切削和加快能力差，易引起热变形。因此在切削过程中，必要采用恰当办法，如对的选取刀具和切削余量，合理安排加工工序，以减小和补偿形变，保证加工精度。
精度及技术规定分析：
通过以上对零件分析，初步拟定红酒杯加工方案：零件毛坯采用钢材。机床采用CYNC-400TA数控车床，系统为FANUC Series oi Mate-TC。刀具选取：外圆车刀、内孔车刀、切槽刀及中心钻、Ф20mm钻头。夹具为三爪自定心卡盘。加工工序为先进行零件内表面粗、精车加工，后进行外轮廓粗、精车加工。进给路线采用G00迅速引刀，G01切点切入。内表面加工结束采用轴－径向退刀，避免撞刀；外轮廓采用斜线退刀，提高加工效率。编程选取手工编程。

4.3 零件材料分析
金属材料性能重要是指力学性能、物理性能、化学性能和工艺性能，其中金属材料与否易于加工成形性能称为工艺性，如锻造性能、锻造性能、焊接性能、可切削加工性能和热解决工艺性能等。红酒杯加工，零件材料选用45号钢材。45号钢为优质碳素构造用钢,硬度不高易切削加工,广泛用于机械制造，机械性能好。模具中惯用来做模板,梢子,导柱等,但须热解决。 　　　　　　　 45钢是轴类零件惯用材料，它价格便宜，通过调质（或正火）解决后，可得到较好切削性能，能获得较高强度和韧性等综合机械性能，淬火后表面硬度可达45～52HRC。GB/T699-1999原则规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16％，断面收缩率为40％，冲击功为39J。
图4.1为45号钢工件毛胚。

图4.1 45号钢工件毛胚

4.4数控机床选取
数控加工技术是当代制造行业不可缺少加工手段，数控车床是普及最广泛一种数控加工机床，重要由车床主体、数控系统、伺服驱动系统、辅助装置等几某些构成。数控车削加工是在数控加工程序控制下，以工件旋转作主运动，车刀作进给运动方式进行切削加工。在车床上除了进行车削加工外，还可以进行钻削、铰削、和液压加工等。　 红酒杯零件为薄壁、细长悬伸件,合用数控车床加工。车床采用学校数控车实训室提供CYNC-400TA卧式数控车床,系统为FANUC Series oi Mate-TC。床身上最大回转直径:400mm，过拖板最大回旋直径:230mm,最大工件长度:750mm,X轴最大行程:210mm,Z轴最大行程:630mm,主轴头型号:ISOA2-6,主轴通孔直径:Ф52mm,变速方式:无级,主轴转速:200～300rpm/min,主轴电极功率:7.5kw,尾座套筒直径与行程:Ф52mm、100mm,尾座锥度孔:MT4,刀架:四工位电动刀架,冷却电机:90w,冷却流量:20L/min,润滑电机:20w,润滑排量和时间:3～6mL/次、15min/次,电源电压:380V,相数:3,频率:50HZ,熔断器额定电压:50A,设备容量:20KVA,加工精度:IT5～IT6。图4.2为由云南机床厂云南CY航天数控机床有限公司出厂。

　　　　 图4.2 CYNC-400TA卧式数控车床

4.5 工件定位与装夹
机械加工中必要使工件相对刀具和机床处在对的位置，这涉及工件在夹具中定位、夹具在机床上安装以及夹具相对于刀具和整个工艺系统调节等工作过程。工件定位能保证工件在夹具中占有对的位置，对保证被加工表面技术规定有着重要影响。夹具是以定位元件工作面与工件定位面接触或配合来实现工件定位。夹具能迅速把工件固定在精确位置，直接影响加工质量、操作者劳动强度、生产效率和成本。
　　任何工件在直角坐标系中均有六个自由度，要使工件在空间中有唯一拟定位置，必要限制这六个自由度。红酒杯零件属于圆柱面定位，可用三爪自定心卡盘装夹。三爪自定心卡盘装夹以便，有自定心作用，适应性强，可缩短生产准备周期，成本低。但定心精度不高、夹紧力小。用三爪自定心卡盘装夹合用于生产中小尺寸、形状规则单件工件。三爪自定心卡盘如图4.3所示。

　　　 图4.3 三爪自定心卡盘

4.6 刀具选取与安装
切削加工所得到工件表面是由刀具切削刃与工件作相对切削加工运动而形成。切削运动分主运动和进给运动，主运动是直接切削工件上切削层，以形成工件新表面基本运动。普通速度最高，耗能最大，且主运动只有一种。进给运动是指不断把切削层投入切削运动。进给运动速度较低，切削加工中可有一种或几种进给运动同步存在。切削速度(Vc)是主运动速度，数控车床切削速度方向为工件圆周上选定切线方向，大小为该点圆周线速度。进给速度(Vt)是进给运动速度。切削中要注意切削用量，涉及切削速度、进给量和切削深度。
切削过程是通过切削刀具来完毕，刀具种类诸多。数控车刀是应用广泛切削刀具，重要由刀杆和刀头构成，刀头用于切削，刀杆用来装夹刀具。不同零件加工中应依照需要选用不同刀具，以满足加工规定。在红酒杯零件加工中重要要进行外圆和内孔加工，因此应有适当外圆刀和内孔刀。此外，中心钻和麻花钻用于打孔，切断刀用于零件加工成形后从毛胚上切断取下。
刀架选用四工位电动刀架，分别装夹外圆刀、内孔刀和切断刀；麻花钻及中心钻装于尾座。加工中使用刀具如图4.4所示。

　　　　　　　　　　　图4.4 加工中使用刀具

4.7 编制数控加工程序
　　红酒杯杯身曲线某些采用圆弧相切方式连接而成，各切点坐标已知。故可采用手工编程。加工程序如下：
O0001;
N1； （粗加工内孔）
G99 M03 S400 T0101 F0.2；
G00 X25 Z2；
G71 U2 R0.5；
G71 P10 Q11 U-0.3 W0.05 F0.15；
N10 G01 G42 Z0 F0.1；
X52.3867；
G02 X51.1196 Z-4.285 R6.25；
G03 X56.065 Z-26.2884 R116.7876；
G03 X26.0412 Z-61.8762 R41.852；
N11 G01 G40 X0 F0.2；
G00 Z50；
X100；
M05；
M00；
N2 （精加工内孔）
M03 S800 T0101 F0.08；
G00 X25 Z2；
G70 P10 Q11；
G00 Z50；
X100；
M05；
M30；

O0002;
N1； （粗加工外圆）
G99 M03 S400 T0303 F0.2；
G00 X75 Z2；
G73 U26 R15；
G73 P10 Q11 U0.3 W0.05 F0.15；
N10 G00 X0；
G01 G42 Z0 F0.1；
X52.3867；
G03 X56.978 Z-3.6682 R6；
G03 X62.0639 W-26.9964 R119.7876；
G03 X27.7959 W-34.3942 R44.852；
G02 X16.0404 W-28.9792 R22.8215；
G02 X26.5447 W-3.0991 R6；
G01 X33.5748；
G03 X37.0389 W-1 R2；
G02 X39.8816 W-0.9757 R2；
G03 X48.4363 W-3.0773 R6；
G01 X49.0922 W-0.574；
N11 G01 G40 X75 F0.2；
G00 Z50；
X100；
M05；
M00；；
N2； （精加工外圆）
M03 S800 T0303 F0.08；
G00 X75 Z2；
G70 P10 Q11；
G00 X100；
Z50；
M05；
M30；

4.8 数控加工注意事项
红酒杯零件属于薄壁细长工件，加工中径向受力容易增大圆度误差和直线度误差。故应做到粗车时加快力大，精车时适度减小夹紧力；孔内用撑杆支撑，使工件承受力增强；刀具采用较大主偏角和刀刃锋利车刀，选用切削用量时以减小切削力和切削热为原则，切削深度和进给量应减小。防止工件温度过高，工件受热伸长会引起弯曲变形，切削用量不适当过大，要注意充分冷却。如图4.5所示为加工零件内孔和外圆。

　　　　　　　　　 图4.5 加工零件内孔（左）和外圆（右）

4.9工件验收与质量误差分析
工件验收重要指工件尺寸测量。测量是将被测量与单位或原则量进行比较，从而拟定其比值实验过程，可由公式L=q x E表达。即被测量L与作为单位原则量E比较，所得比值为q。
一种完整测量过程涉及测量对象、测量单位、测量办法和测量精度四个要素，其中测量办法指测量时所采用测量原理、测量仪器和测量条件。红酒杯工件为单件，测量时采用直接手工接触性静态测量方式。此外合理选取测量器具是获得所需精度测量成果、保证产品质量、提高测量效率和减少费用重要条件。红酒杯工件测量重要是测量其各轴向长度、外径值及内外圆弧圆度。因整体尺寸精度规定不高，故可采用实训室提供量具，如图4.6所示。

图4.6 测量用量具
红酒杯零件成品经测量发现各轴向尺寸合格，杯脚某些径向尺寸也在控制范畴内，但圆弧尺寸不对的，特别是内圆弧误差较大。此外杯肚底因钻头钻过深，留下明显凹陷某些。总结因素：重要是由于装夹时定位精度不高，加工内圆弧时因无法使用顶尖定位，使工件加工时振动强烈，影响精度。另一方面，刀具刀尖有磨损，也直接影响着工件加工精度。 红酒杯零件成品如图4.6所示。

图4.7 红酒杯零件成品
5 结论
毕业设计是大学阶段最重要课程，是大学三年所学总结。我毕业设计涉及毕业论文誊写和设计产品数控加工。这一项理论联系实际课程，使我挣脱了单纯理论知识学习状态，进入到跟实际加工相结合阶段。
通过这次毕业设计，我初步理解了红酒杯构造原理，可以按理论设计简朴红酒杯；同步也理解了红酒、红酒杯特性和历史，体会到了浓郁红酒文化。在造型环节中，我使用了UG NX4.0和AutoCAD两款软件，前者用于红酒杯实体建模，后者用来绘制二维工程图。在这过程中，我进一步理解和掌握了这两款软件各个惯用功能，也让我对没有接触过新功能有了初步理解。在实际加工中，我充分运用了以往数控车床实训所积累下来知识和经验，在指引教师协助下，顺利完毕了红酒杯零件加工。零件各某些尺寸精度和表面质量都基本达到了设计规定。设计工艺方案制定较合理，程序编制对的，实际加工过程顺利。
毕业设计使我对产品设计、车床手工编程和数控车削加工均有了进一步结识。充分锻炼了我运用所学知识，解决实际问题能力；提高了我查阅文献，收集资料及电脑绘图等专业技能，并培养了我坚韧不拔意志和严谨塌实为学作风。
论文中也不可避免还存在着许多局限性，是需要进一步改进，但这次实物设计及加工的确给我留下了宝贵实践经验。相信在此后学习和工作中一定能予以我极大协助，让我敢于去挑战一切困难。

6 谢辞
通过两个月努力，毕业论文写作到此已接近尾声。通过这次论文写作，我学到了诸多东西。从资料收集到各方面材料整顿、从理论设计到实际加工，再完善理论，论文通过了重复修改。这过程中我成长了许多，不但增长了知识，各方面能力也得到了极大地提高。
论文顺利完毕，包括着众多人协助，一方面要感谢我指引教师，论文是在教师悉心指引下完毕。从最初选题到最后论文完毕，都是在教师指引下完毕，倾注了教师大量心血。刘教师除了要完毕每日繁重教学工作外，还要指引同组其她同窗论文写作，工作量很大。但每次教师都会安排出自己大量休息时间来指引咱们论文写作，指引内容从论文写作方向，精准到每个字批改。在零件加工方面，教师也给于了我极大协助。这一切使我明白了为学所应有态度和为人师表含义。在后来学习和工作中，我将继承和发扬这严谨塌实、热情负责良好作风。在此，我谨向教师表达崇高敬意和衷心感谢！谢谢教师在我撰写论文过程中给与我极大协助。
论文顺利完毕，同样离不开其他教师、同窗和朋友关怀和协助。是你们积极协助，使我获取了大量宝贵资料，制定了论文合理研究方向。此外，要感谢在大学三年传授我知识教师们，你们悉心辅导使我有了良好专业课知识，这也是论文得以完毕基本。
再次感谢所有给于我协助教师和同窗们，谢谢你们！

参照文献
[1]高楠.《工业设计创新办法与案例》.北京.化学工业出版社..10
[2]周飞、贾秀颖.《金属材料与热解决》.北京.电子工业出版社..8
[3]沈建峰、虞俊.《数控车工（高档）》.北京.机械工业出版社..9
[4]浙江省教材委员会.《浙江省职业技能鉴定指南（技师/二级)》.浙江. 浙江省职业技能鉴定中心..7
[5]张桂香.《课程综合设计》.北京.机械工业出版社 ..1

附录A
机械加工工序卡片
机电工程学院
机械加工工序卡片
产品名称
红酒杯零件

设备名称
设备型号
设备编号
加工件数
卧式数控车床
CYNC-400TA
03
1
工步号
工步内容
工艺装备
主轴转速
r/min
进给倍率
mm/r
背吃刀量
mm
工步工时
min
01
切端面
外圆刀
800
0.2
/
10
02
中心钻钻孔
中心钻
200
/
/
5
03
Ф20mm钻头钻孔
Ф20mm钻头
200
/
/
15
04
内表面粗加工
内孔刀
300
0.15
1
30
05
内表面精加工
内孔刀
350
0.05
0.5
30
06
外表面粗加工
外圆刀
800
0.2
1.5
30
07
外表面精加工
外圆刀
1200
0.08
1
30
08
切断
切槽刀
400
0.2
/
10
附录B
机械加工工艺过程卡
机电工程学院
机械加工工艺过程卡
工序号
工序名称
工步
工 序 内 容
设 备
工艺装备
工 时
3H
夹 具
刃 具
量 具
01
切端面
1
端面平整及Ｚ方向对刀
CYNC-400TA卧式数控车床
三爪自定心卡盘
外圆刀
/
02
中心钻钻孔
2
打定位孔 以便钻头钻入
CYNC-400TA卧式数控车床
三爪自定心卡盘
中心钻
/
03
Ф20mm钻头钻孔
3
钻深度70mm孔
CYNC-400TA卧式数控车床
三爪自定心卡盘
Ф20mm钻头
游标卡尺
04
内表面加工
4
内表面粗加工
CYNC-400TA卧式数控车床
三爪自定心卡盘
内孔刀
千分尺
游标卡尺
05
内表面加工
5
内表面精加工
CYNC-400TA卧式数控车床
三爪自定心卡盘
内孔刀
千分尺
游标卡尺
06
外轮廓加工
6
外表面粗加工
CYNC-400TA卧式数控车床
三爪自定心卡盘
外圆刀
千分尺
游标卡尺
07
外轮廓加工
7
外表面精加工
CYNC-400TA卧式数控车床
三爪自定心卡盘
外圆刀
千分尺
游标卡尺
08
切断
8
工件长度102处切断
CYNC-400TA卧式数控车床
三爪自定心卡盘
切槽刀
直尺
