通信用特种光缆的选型
特种光缆指在特定环境下使用的光缆，常用的有：光电复合缆（GDTS）、防鼠光 缆（GYTA53（不锈钢带））、轻型全介质8字缆（GYFXTC8F）、普通非金属光缆（GYFTY）、 全介质自承式光缆（ADSS）、层绞式微型气吹光缆（GYCFY）、加强型直埋光缆（GYTA33）、 水底光缆（GYTA333）和阻燃直埋光缆（GYTZA53）共9种。
1光电复合缆（GDTS）

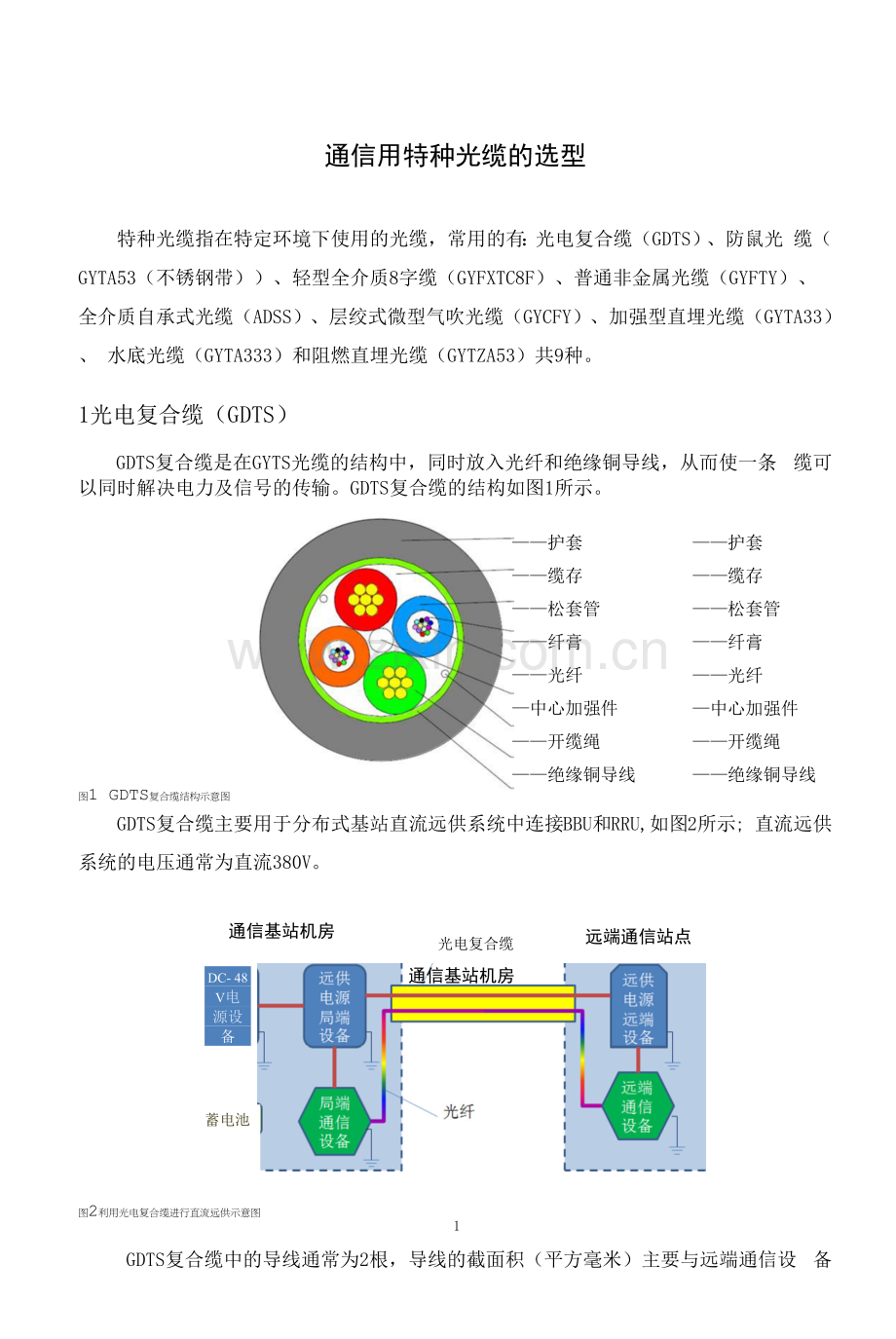

GDTS复合缆是在GYTS光缆的结构中，同时放入光纤和绝缘铜导线，从而使一条 缆可以同时解决电力及信号的传输。GDTS复合缆的结构如图1所示。
——护套
——缆存
——松套管
——纤膏
——光纤
—中心加强件
——开缆绳
——绝缘铜导线
——轧纹钢带

——护套
——缆存
——松套管
——纤膏
——光纤
—中心加强件
——开缆绳
——绝缘铜导线
——轧纹钢带
图1 GDTS复合缆结构示意图
GDTS复合缆主要用于分布式基站直流远供系统中连接BBU和RRU,如图2所示; 直流远供系统的电压通常为直流380V。
通信基站机房

通信基站机房
光电复合缆
远端通信站点
蓄电池
DC- 48 V电 源设 备
1
图2利用光电复合缆进行直流远供示意图
GDTS复合缆中的导线通常为2根，导线的截面积（平方毫米）主要与远端通信设 备的功率和传输距离有关，见表1。
表1导线截面积与设备功率、传输距离（km）对照表
导线截面积
传输距离（km）
300W
500W
800W
1200W
1500W
2000W
1.0
2.05
1.23
0. 77
0.51
0.41
0.3
1. 5
3.05
1.85
1. 15
0. 77
0.61
0. 46
2.0
4. 1
2.45
1. 54
1.02
0. 82
0.61
2. 5
5. 1
3.05
1.92
1.28
1.02
0. 77
3.0
6. 1
3.7
2.3
1.6
1.23
0. 92
3. 5
7. 15
4.3
2.7
1.8
1.43
1.08
4.0
8. 15
4.9
3.07
2. 05
1.63
1.22
4.5
9.2
5. 55
3. 45
2.3
1.85
1.38
5.0
10.2
6. 1
3.85
2.55
2.05
1.54
5.5
11.2
6. 75
4.2
2.8
2.25
1.68
6.0
12.2
7.4
4.6
3. 05
2. 45
1.85
GDTS复合缆可采用架空或管道敷设方式。从平安角度看，GDTS复合缆线路属于 强电线路，施工和维护中应注意平安。内含12芯光纤和2根4平方毫米铜导线的复合缆 型号规格为：GDTS-12B1. 3+2X4. Oo
2防鼠光缆（GYTA53 （不锈钢带））
GYTA53 （不锈钢带）光缆的结构与直埋光缆（GYTA53）相同，区别是，铠装层的 皱纹钢带材质是不锈钢。GYTA53 （不锈钢带）光缆有较高的抗啮咬、防腐蚀能力，主 要用于野外农田、森林等田鼠、松鼠、啄木鸟活动多的地段，可架空、管道或直埋敷 设。
3轻型全介质8字缆（GYFXTC8F）
GYFXTC8F光缆是一种非金属光缆，为非金属加强吊线、中心管填充式、非金属 纤维增强-聚乙烯护套8字型自承式结构，如图3所示。
FRP加强件
PE护层
O -+U-
吊市
,光纤
一套管填充物
一玻璃纤维增强元件
-PE护套

FRP加强件
PE护层
O -+U-
吊市
,光纤
一套管填充物
一玻璃纤维增强元件
-PE护套
图3 GYFXTC8F光缆结构示意图
GYFXTC8F光缆适合于档距在50米内、最大不超过100米的自承式架空敷设；可以 附挂在10kV电力杆路下，或用于电力引入线比拟凌乱的场景(如城市内的棚户区、 农村居民点)。适合于有线接入网的末梢，不宜用于骨干传送网、或接入网中光缆接 头比拟频繁的段落。
4普通非金属光缆(GYFTY)
GYFTY光缆为层绞式结构，套管内填充防水化合物。缆芯的中心是一根非金属加 强芯(FRP),对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯(PE)。松 套管(和填充绳)围绕中心加强芯绞合成紧凑的圆形缆芯，缆芯内的缝隙充以阻水填充 物。缆芯外挤制聚乙烯护套成缆。GYFTY光缆的结构如图4所示。
填充缝 松性希
*乙烯排£

填充缝 松性希
*乙烯排£
货青地先打
龙打
*畲发加强芯 绳芯雄先物
图4 GYFTY光缆结构示意图
GYFTY光缆可用于强电区、多雷区，适合采用管道或架空敷设方式。如：利用电 力杆原有吊线附挂电力杆、通过电力沟敷设以及敷设在年雷暴日数超多地区。
5全介质自承式光缆(ADSS)
ADSS光缆也是一种非金属光缆，可理解成在普通非金属光缆(GYFTY)光缆的护套外面双向绞绕两层起加强作用的芳纶纱，最后挤制聚乙烯（PE）外套或耐电蚀（AT） 外套成缆。ADSS光缆的结构如图5所示。
光纤
套管填充物
松套管
缆芯填充物
聚乙臃内护套
芳纶
聚乙烯/耐电痕外护套
非金属加强芯

光纤
套管填充物
松套管
缆芯填充物
聚乙臃内护套
芳纶
聚乙烯/耐电痕外护套
非金属加强芯
图5 ADSS光缆结构示意图
ADSS光缆适用于电力线路下的自承式架空敷设，由于光缆具有较强的抗拉力， 也可以用于跨越河流、山涧等大跨距场景。最大允许工作张力不同的光缆适合的档距 见表2 （中负荷区）。
表2中负荷区ADSS光缆适合的档距参考表
光缆参考外径（mm）
最大允许工作张力（kN）
适合档距（米）
13.0
6
200
13.3
8
290
13.6
10
350
13.8
12
400
14.5
15
460
14.9
18
550
6层绞式微型气吹光缆（GYCFY）
GYCFY光缆俗称气吹微缆，采用了非金属加强件且无铠装的结构，可通过在已敷 设的通信管道中敷设微管，再在微管中气吹微缆的方式敷设，一次气吹的距离可达 lkmo GYCFY光缆的结构如图6所示。

4图6 GYCFY光缆结构示意图
GYCFY光缆的外径比拟细，可有效利用现有管孔空间。常用的GYCFY光缆芯数 为36、48、72、96、144芯，不同芯数光缆的外径及适配的微管规格见表3。
表3常用芯数GYCFY光缆的外径及适配的微管规格参考表
光缆芯数（芯）
光缆直径（nun）
适用微管（mm）
36、48
5.2
10/8
72
5.6
10/8
96
6.4
10/8
144
8
12/10
GYCFY光缆应敷设在微管中，适合于光缆芯数不递减的段落长度较长的场景，如 干线、城域骨干层，不适合在小区宽带接入工程中使用。

7加强型直埋光缆（GYTA33）GYTA33光缆属于水底光缆的一种，为方便区别，姑且称之为加强型直埋光缆。
GYTA33光缆可理解成在GYTA光缆的护套外面经单层细圆钢丝铠装后，最终挤制聚乙 烯外护层成缆。GYTA33光缆的结构如图7所示。
PE外伊I?
PE内护会
中心加强芯
4；带
地充油ft
食料

PE内护会
中心加强芯
4；带
地充油ft
食料
图7 GYTA33光缆结构示意图
GYTA33光缆具有较强的防水、抗拉伸、抗侧压性能。根据抗拉伸力的大小，GYTA33 光缆分成1T和2T级别的产品。其中，抗拉伸力为1T的产品主要用于山区、丘陵等对 抗拉力要求较高的地段直埋敷设；抗拉伸力为2T的产品主要用于河床及岸滩稳定、 流速不大的水底敷设。
8水底光缆（GYTA333）
GYTA333光缆可理解成在GYTA光缆的护套外面经双层细圆钢丝铠装后，最终挤制 聚乙烯外护层成缆。GYTA333光缆的结构如图8所示。
1七外护交 昉钟胴州
PE内核食 阳带
中心加强芯 俄允油存
会管
光纤

1七外护交 昉钟胴州
PE内核食 阳带
中心加强芯 俄允油存
会管
光纤
图8 GYTA333光缆结构示意图
GYTA333光缆主要用于水底敷设，比GYTA33光缆具有更好的抗拉伸、抗侧压性能。 根据抗拉伸力的大小，GYTA333光缆分成4T和4T以上级别的产品。其中，抗拉伸力为 4T的产品主要用于河床及岸滩不太稳定、流速大于3m/s或主要通航河道等；抗拉伸 力为4T以上的产品主要用于河床及岸滩不稳定、冲刷严重，以及河宽超过500nl的特 大河流。
9阻燃直埋光缆（GYTZA53）
GYTZA53光缆与GYTA53光缆的结构相同；不同的是，GYTA53光缆的外被层是聚乙 烯材料，GYTZA53光缆的外被层是阻燃材料。
GYTZA53光缆是高铁、地铁红线内受行业规范限制必须使用的光缆。
