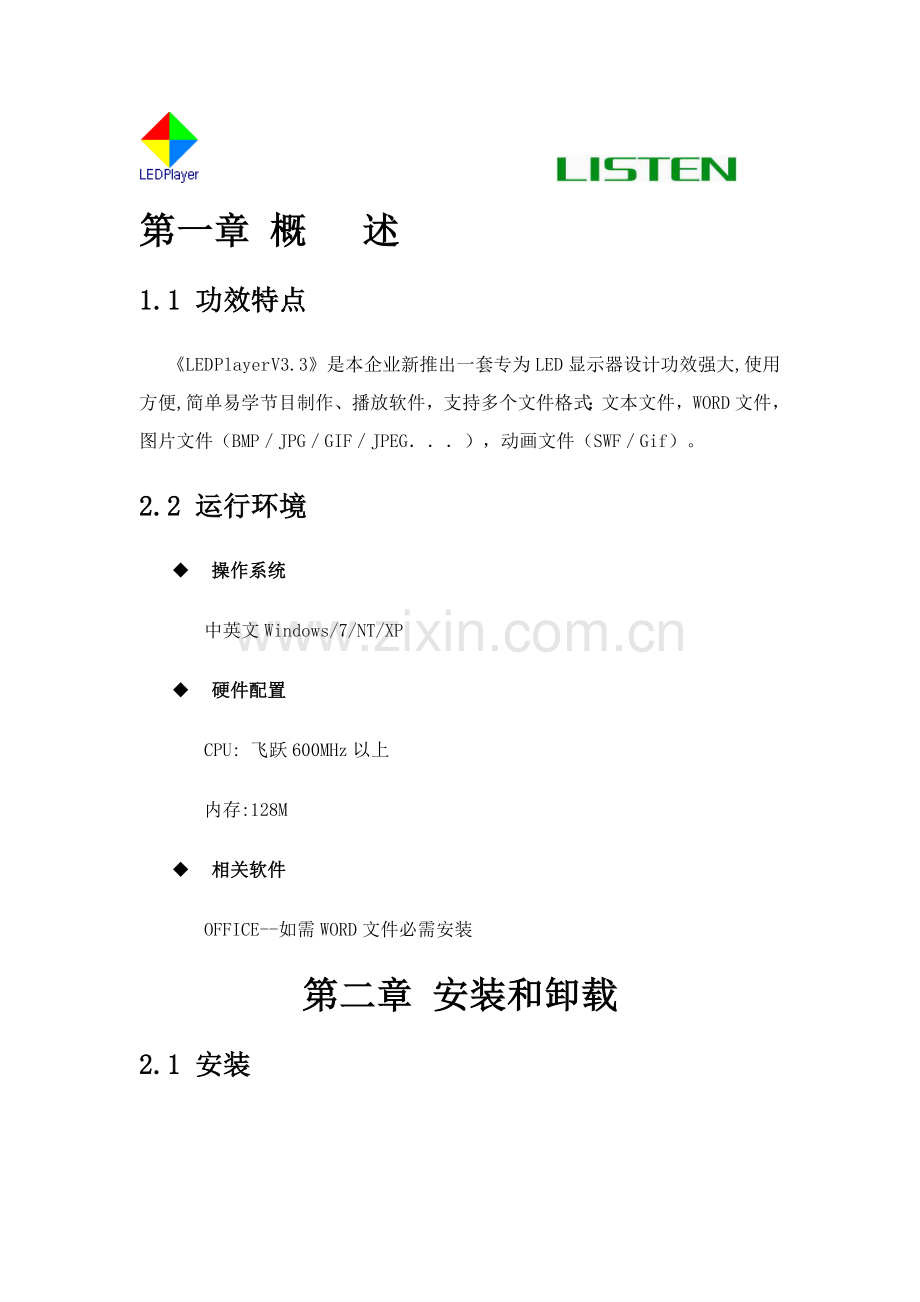

第一章 概  述
1.1 功效特点
《LED Player V3.3》是本企业新推出一套专为LED显示器设计功效强大,使用方便,简单易学节目制作、播放软件，支持多个文件格式：文本文件，WORD文件，图片文件（BMP／JPG／GIF／JPEG．．．），动画文件（SWF／Gif）。
2.2 运行环境
u       操作系统
中英文Windows/7/NT/XP
u       硬件配置
CPU: 飞跃600MHz以上
内存:128M
u       相关软件
OFFICE--如需WORD文件必需安装
第二章 安装和卸载
2.1 安装
《LED Player》软件安装很简单，操作以下：将LED Player播放软件安装光盘插入电脑光驱，即可显示LED Player播放软件安装文件，双击LED Player，即可实现轻松安装。
《LED Player》软件安装成功后，在【开始】/【程序】里将出现“LED软件”程序组，然后进入该程序组下“LED Player”,单击即可运行，图所表示，
opyright © - Listen tech. All Rights Reserved
灵感设计 诚信

同时，桌面上也出现“LED Player”快捷方法：如右图所表示，双击它一样能够开启程序。
2.2 卸载
       《LED Player》软件提供了自动卸载功效，使您能够方便地删除《LED Player》全部文件、程序组和快捷方法，用户能够在“LED软件”组中选择“卸载LED Player”，也可在【控制面板】中选择【添加/删除程序】快速卸载.
第三章 使用详解
3.1 节目组成
每块显示器由一个或多个节目页组成。节目页是用来显示用户所要播放文本、图片、动画等内容。区域窗口有十一个：图文窗、文本窗、单行文本窗、静止文本窗、时间窗、正计时窗、倒计时窗、模拟时钟窗、表格窗、动画窗、温度窗。
文件窗：能够播放多种文字、图片、动画、表格等几十种文件。
文本窗:用于快速输入简短文字，比如通知等文字。

单行文本窗：用于播放单行文本，比如通知、广告等文字。
静止文本窗：用于播放静止文本，比如企业名称、标题等文字。
时间窗：用于显示数字时间。
计时窗：用于计时，支持正/倒计时显示。
模拟时钟窗：用于显示模拟时钟。
表格窗：用于编辑播放表格数据。
动画窗：用于播放swf、gif文件。
3.2 界面窗口介绍
《LED Player》软件运行界面图所表示：共有两个窗口组成：播放窗和控制窗。
3.2.1播放窗
播放窗（即LED屏上所显示内容）是用来显示用户所要播放文本、图片、动画、多媒体片断等内容。此处内容和LED屏幕上所显示内容是相同。
3.2.2控制窗
控制窗是用来控制播放区位置、大小及所要播放内容,控制窗能够展开为编辑窗, 控制窗包含菜单条和工具条和编辑栏。

3.2.1播放窗
播放窗（即LED屏上所显示内容）是用来显示用户所要播放文本、图片、动画、多媒体片断等内容。此处内容和LED屏幕上所显示内容是相同。
3.2.2控制窗
控制窗是用来控制播放区位置、大小及所要播放内容,控制窗能够展开为编辑窗, 控制窗包含菜单条和工具条和编辑栏。

菜单条：包含文件、编辑、设置、工具、通讯、调试(厂家专用)、帮助七个子菜单。

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

工具条：是菜单功效快速操作。
编辑框：用于编辑显示窗内容。
3.3 功效介绍
3.3.1菜单
    包含文件、编辑、设置、工具、通讯、调试(厂家专用)、帮助七个子菜单
文件菜单：包含打开、保留、另存为、新建节目、退出。

打开：用于打开以前编辑好LED Player(*.ls)文件。
    保留：用于保留目前LED Player(*.ls)文件。
另存为：用于把目前LED Player文件保留为新LED Player播放文件。
新建节目：用于重新建一个新节目。
退出：用于退出LED Player播放软件。

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

编辑菜单:包含文件、文本、单行文本、静止文本、时间、计时、模拟时钟、表格、动画、温度、噪音、湿度、内码文本、数字语音窗。

设置菜单:包含屏参设置、重置屏参、节目定时设置、手动校时、软件开屏、软件关屏、定时开关、亮度调整。

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

设置屏参：用于设置显示器属性（具体看设置章节）。
重置屏参：用于快速加载屏参。
节目定时设置：用于对节目标定时设置。
手动校时：用于校正目前时间。
软件开屏：用于打开显示器。
软件关屏：用于关闭显示器。
定时开关：用于分时段来开关显示器。
亮度调整：用于分时段来调整显示器亮度。
工具菜单:包含画笔、计事本、计算器、Word、Excel、Rtf等，单击她们能够打开操作系统中自带或安装各程序来快捷编辑节目。

通讯菜单：单机发送、集群发送、控制器搜索。

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

单机发送：用于单块显示器发送。
集群发送：用于多块显示器发送,全部发送目前全部显示器内容。
制器搜索：用于LS-N3卡网络设置。
控调试菜单:关键用于调试时使用，包含正斜线、负斜线、十字线、交叉线、全屏黄、全屏红、全屏绿、退出测试。

帮助菜单：相关LED Player。
相关LED Player：显示软件版本号及相关信息。
3.3.2工具条
工具条是菜单功效快速操作,从左到右依次为文件、文本、单行文本、静止文本、时间、计时、模拟时钟、表格、动画、预览、发送。具体功效请参考菜单。
3.3.3编辑控件
编辑控件是本软件关键部分，具体说明见下一节，节目制作步骤。

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

3.4 节目制作步骤
3.4.1第一步:设定显示器播放窗大小
播放窗大小一定要设置正确，不然节目制作完播放时可能只显示一部分或不够大。
设置方法：菜单——〉设置——〉屏参设置，输入密码：888，即可开启软件设置窗，在软件设置窗中可对显示器各个参数进行设置。

请依据自己需要选择：控制器型号、通讯方法、通讯串口、波特率、屏宽、屏高、单/双色等设置。
网络通讯设置：

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

1、 设置方法：菜单——〉通讯——〉控制器搜索，即可开启软件设置窗，假如连有控制卡，即可搜到一个IP信息。
双击搜索到IP即可进入IP修改界面：

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

说明：左为本机电脑IP，右为可修改控制器IP，假如不在同一个网段，需将控制器IP修改到同一个网段方可通讯。修改完成进入第2步操作。
2、 进入通讯方法下选择“网络通讯”显示网络通讯界面：

将控制卡IP输入此处即可。
扫描方法设置：
扫描：里面各项参数需依据屏实际情况来进行设置，假如其中某项参数和屏实际情况不符合，则发送内容到显示器上显示将不正常。

  Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

3.4.2第二步:新建节目页
在相对应显示器节目下，点激工具栏窗口选项进行添加显示区域。

3.4.3第三步:设定添加对象属性
      当节目页添加好以后，就能够添加显示窗，每个节目中最多添加16个区
Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

第四步:播放节目
要播放目前节目文件，点击预览按钮开始预览，暂停，停止来进行控制菜单选择。要播放不一样节目文件，点击打开所要预览播放文件，打开节目文件后播放。
第四章 文件显示
4.1 新建文件节目窗
在节目列表下创建一个新文件窗

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

添加完文件窗以后，在右边编辑框编辑自己所需内容，能够添加、删除文件，能够选择进入方法、退场方法、运行速度和停留时间。
 第五章 文字显示
播放文本节目有四种方法：在文本窗中播放、在单行文本窗中播放、在静止文本窗中播放、在文件窗中打开文本文件播放、在文件窗。
5.1 在文本窗中播放
 该窗口不是必需，文字可在文本窗中播出，此窗口只为简单文字如企业名
Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

称、欢迎字幕、通知等提供一个快速输入手段。
5.1.1 新建文本节目窗
在节目列表下创建一个新文本窗

添加完文本窗以后，在右边编辑框编辑自己所需内容，能够添加、删除文件，能够选择进入方法、退场方法、运行速度和停留时间。
5.1.2 插入并编辑文本
      在最下面编辑框中你能够直接输入文本也能够拷贝文本进入。对文字可进行任意排版操作.
Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

.
若需要对数字旋转90度，可选择@字体后选择等宽
编辑好文本以后关闭“文字编辑”对话框， 假如你要修改文本，只要在文本窗双击它即可，删除文本可用右键删除节目按钮。
5.2 在单行文本窗中播放
此窗口只为欢迎字幕、通知等提供单行游动字幕。操作方法同文本窗操作方法相同，能够直接输入文字，也可导入*.txt文件。
添加完单行文本窗以后，在右边编辑框编辑自己所需内容，能够选择进入方法、运行速度、选择字体、字体大小、粗体、斜体、下划线、颜色等。

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

单行文本有3种方法 首尾相连 清场 和 正常。
5.3 在静止文本窗中播放
此窗口设置静止文本播放。操作方法同单行文本窗操作方法相同。

第六章 时间显示

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

6.1 新建时间窗
在节目列表下创建一个新时间窗

 添加完时间区以后，能够依据用户不一样需求来进行组合选择。
第七章 计时显示
7.1 新建计时窗
在节目列表下创建一个新计时窗

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

 添加完计时窗以后，能够依据用户不一样需求来进行组合选择。

能够选择起/止时间，计时方法会自动帮你检测是正计时还是倒计时。
Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

第八章 模拟时钟显示
8.1 新建模拟时钟窗
在节目列表下创建一个新模拟时钟窗

添加完模拟时钟窗以后，能够依据用户不一样需求来进行组合选择。
第九章 表格显示
9.1 新建表格窗
在节目列表下创建一个新表格窗

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

添加完表格窗以后，能够依据表格制作窗来制作表格文件。

大小能够经过软件里坐标来编辑表格大小。

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

第十章 动画显示
10.1 新建动画窗
在节目列表下创建一个新动画窗

添加完动画窗以后，调入动画文件即可。（现在只支持SWF／Gif）

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

第十一章 温度显示
在节目列表下创建一个新温度窗
除T0卡不支持温度传感器，其它卡全部支持，控制卡和温度传感器能够在
-40℃- +85℃环境内正常使用。

Copyright © - Listen tech. All Rights Reserved
灵感设计 诚信服务

第十二章 噪音、温湿度操作
在节目列表下创建一个新噪音窗

只有N1卡支持接噪音模块，通常我们控制卡全部是和杭州爱华模块搭配使用。

控制卡用N1卡和模块连接，连接正确，软件温湿度播放窗会显示出来。
第十三章 内码文本和数字语音窗
在节目列表下创建一个新内码窗和数字语音窗

当控制卡里面烧写了点阵字库时候，我们就能够导入她点阵字库。

语音模块和写好语音程序N1卡连接好，现在支持女声。

第十四章 发送操作

对文件操作完成后，就可经过点击所对应显示器，经过击右键来进行“发送”，也可经过工具栏中“”按钮进行发送。发送是否成功，软件下方有发送状态提醒条给和提醒。

第十五章 软件设置操作
一；上海灵信控制卡软件设置快速入门篇
1. 软件设置步骤：最终用户使用密码：168调试工程师使用密码：888。
2. 设置—屏参数设置

3. 调试工程师输入密码888

4. 进入到控制卡型号选择

在操作过程中，软件上控制卡型号选择要和实际一一对应，不然，发送参数成功，内容发送会失败

5. 进入到驱动设置选项，

P10单红模组模组大小32*16点，尺寸320*160毫米，模组接口HUB08：

P10单红模组模组大小32*16点，尺寸320*160毫米，模组接口HUB12：

P10双色模组模组大小32*16点，尺寸320*160毫米，模组接口HUB08：

P16单双色模组模组大小16*8点，尺寸256*128毫米，模组接口HUB12

选择好扫描设置以后点击设置驱动就能够返回编辑界面
二；假如是想要更改控制卡波特率和屏号，就输入密码
LED+当日日期乘以10动态密码

我企业控制卡出厂全部是115200波特率（除T0卡外)，若想改变波特率，首先让其波特率是能正常使用，比如；D2卡出厂是115200，我现在想用9600波特率，那么应该如此操作 输入动态密码在屏参设置里选好以下；

在到拨码软设置里面设置以下

点击设置，提醒设置成功后，然后在到屏参设置里面把波特率更改成9600波特率便可。
三；设置OE极性时输入密码；888 在拨码软设置里面，以下；

四；U盘通讯操作方法 首先输入密码；888 选择通讯方法为U盘通讯，把屏参大小编辑好，选好驱动走线，编辑好节目后，点击通讯以下图；

驱动走线

在盘符选择里选对盘符

保留便可。
五；网络通讯
网线操作方法，首先输入‘888’进入软件选择通讯方法为网络通讯，把屏参大小编辑好，选好驱动走线，编辑好节目后，点击通讯以下图；

选择固定IP时，要先确保控制卡和本机IP网段在同一网段，修改时点击通讯下面控制器搜索按钮，具体操作以下图所表示；

是控制卡IP地址，修改时，双击IP地址会有对话框弹出

将红色圈内IP地址改成和黑色圈内IP地址在一个网段，然后点击修改

出现此信息提醒，点击‘是'后，看看是否提醒修改成功，成功后，在输入：888
密码进入软件

让红色线标识地方保持一致，把用蓝色菱形地方给成和上面修改那个蓝色菱形里数字保持一致，便可发送。

假如是选择单机直连话，就无需改网段，这种操作比较简单。(除了N3卡不支持此项）

全国客服热线：4006-168-606
