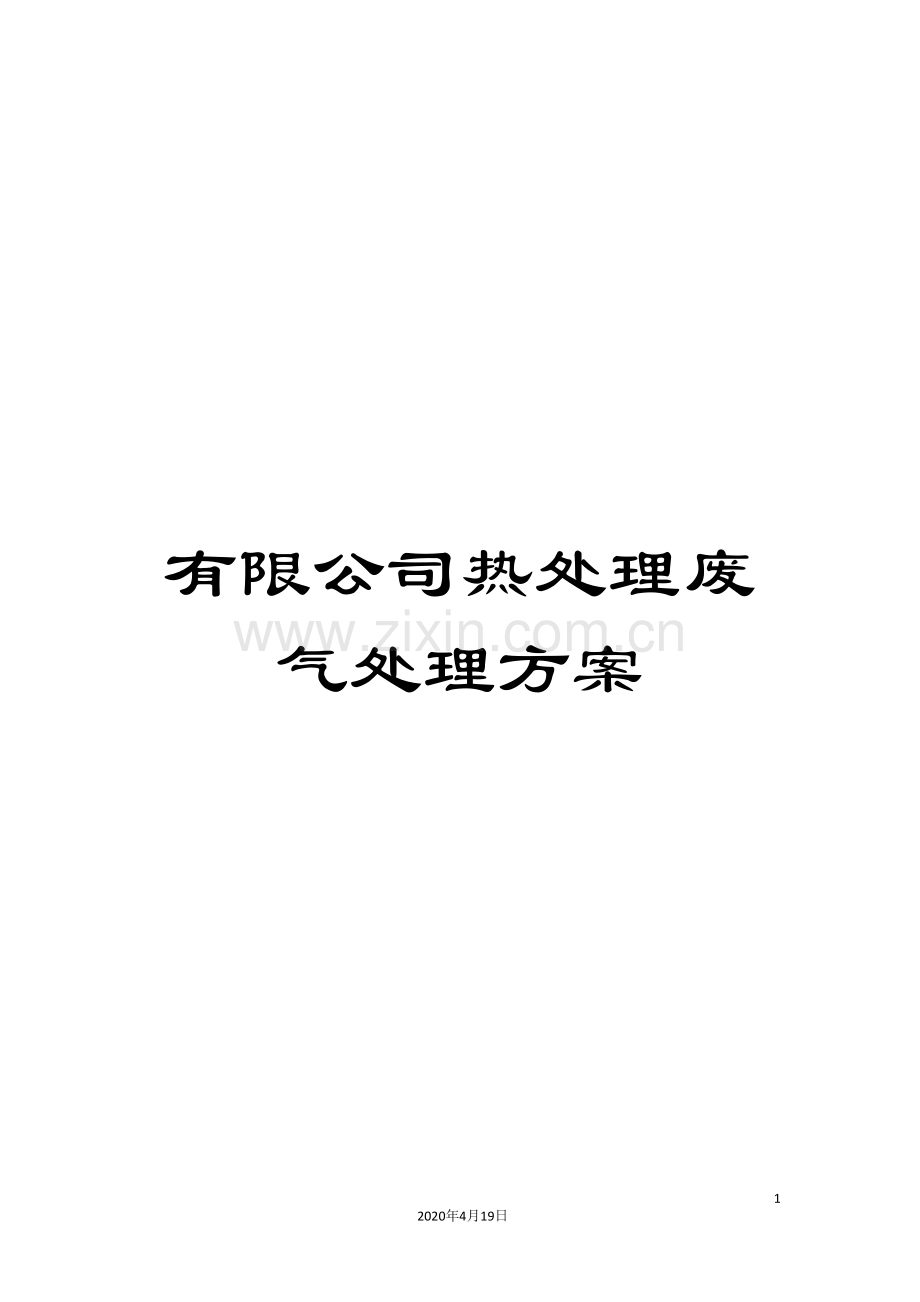

有限公司热处理废气处理方案模板.doc

有限公司热处理废气处理方案

11
2020年4月19日
文档仅供参考

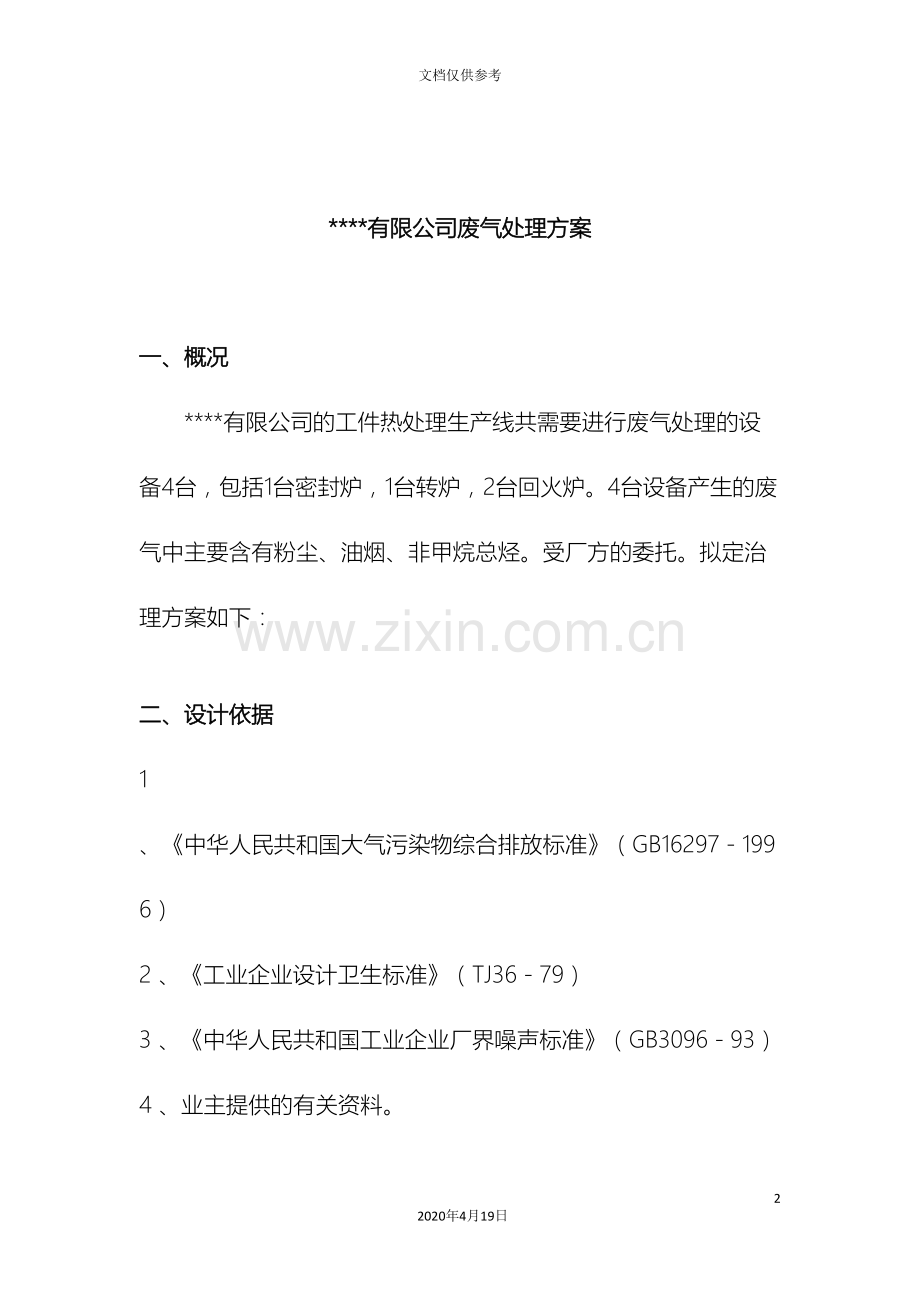

****有限公司废气处理方案

一、概况
****有限公司的工件热处理生产线共需要进行废气处理的设备4台，包括1台密封炉，1台转炉，2台回火炉。4台设备产生的废气中主要含有粉尘、油烟、非甲烷总烃。受厂方的委托。拟定治理方案如下：

二、设计依据
1 、《中华人民共和国大气污染物综合排放标准》（GB16297－1996）
2 、《工业企业设计卫生标准》（TJ36－79）
3 、《中华人民共和国工业企业厂界噪声标准》（GB3096－93）
4 、业主提供的有关资料。

三、废气排放现状
生产过程中产生的废气源主要废气中主要含有粉尘、油烟、非甲烷总烃。非甲烷总烃是指除甲烷以外的所有可挥发的碳氢化合物(其中主要是C2~C8)
本次废气处理工程，共需要处理设备4台，包括1台密封炉，1台转炉，2台回火炉。

四、废气处理装置设计方案
从当前废气的排放状况，主要是粉尘、油烟、非甲烷总烃。烃类物质在一般条件下，除甲烷外多以液态或固态存在，并依据其分子量大小和结构形式的差别具有不同的蒸气压，因而作为大气污染物的非甲烷总烃，实际上是指 具有C2～C12的烃类物质。，处理粉尘、油烟、非甲烷总烃主要是经过喷淋吸收塔处理。低浓度的有机废气能够经过活性炭塔进行吸附。本设计方案采用喷淋塔+活性炭吸附箱的方式进行处理。

五、废气净化设备选型
1）废气处理净化塔
从当前处理废气的净化塔的种类来看，主要有斜孔板塔、泡沫塔、喷淋塔、填料塔、旋流板塔等，从我公司多年处理废气的经验来看，喷淋塔式净化器是圆筒形重叠式分段制作的结构形式。特点是结构简单、制作方便、强度高、占地面积较小。
2）活性炭吸附箱
本设备拟采用三级物理吸附的办法，其结构为三级分体式。第一级采取大颗粒的活性炭主要是去除大部分的有机废气，后两级采取的是分层分级蜂窝型活性炭，其结构主要特点是吸附充分、气流阻力小、更换活性炭方便等特点。材质选用聚丙稀板材制作，美观耐用。

六、废气净化设备的结构原理
本设备采用重叠式双级喷淋及滤料层与喷雾交叉布置，使气液相逆向流动，即废气由下向上流动，喷淋液由上向下喷淋。这样能使得气
液接触更加充分，提高净化效率。而且气阻较小，设备中设置尼龙喷嘴，具有雾化效果好、充分反应、耐腐蚀性能强等特点。填料选用比表面积大、气流阻力小的保尔环，可充分的提高处理效率。

七、废气净化系统技术参数
1）喷淋塔净化装置
净化器型号：NJLB-JH-8000
设计风量（M3/H）：8000
外型尺寸：直径：1600，高度：4500，
选用风机型号：4—72—4.5A—7.5 （选用变频电机，温控或压力控制，4个控制点。）
风量（M/H）：8489 全压：2184
选用泵机型号：32UHB-ZK-15-15
流量（M3/H）：15
扬程（M）：15
材质：PP板（聚丙烯）

2）活性炭吸附装置
型号：NJLB-HXT-8000
处理风量：8000m3/h
设备外形尺寸：2500×1050×1100
材质：A3钢
设备阻力：≤900Pa
设备重量：1000Kg
净化效率：≥95%
蜂窝型活性炭：1m3

八、废气净化处理系统流程图

九、废气净化系统工程报价（元）
编号
名 称
型号规格
数
单
单 价
合 价
备注
量
位
(元)
(元)
1
喷淋净化塔
NJLB-JH-8000
1
套
0.00
0.00
自制
2
活性炭净化箱
NJLB-HXT-8000
1
套
0.00
0.00
自制
3
风机
4-72-4.5A-7.5
1
套
0.00
0.00
浙风风机(变频）
4
净化塔基础

1
套
0.00
0.00
自制
6
离心泵
32UHB-ZK-15-15
1
台
0.00
0.00
宙斯泵业
7
管道
Φ450
50
m
0.00
0.00
自制
8

Φ400
15
m
0.00
0.00
自制
9

Φ300
18
m
0.00
0.00
自制
10

Φ200
22
m
0.00
0.00
自制
11
弯头
Φ450
4
只
0.00
0.00
自制
12

Φ200
7
只
0.00
0.00
自制
13
45°弯头
Φ200
7
只
0.00
0.00
自制
14
三通45°接入管
Φ450
3
只
0.00
0.00
自制
15

Φ400
2
只
0.00
0.00
自制
16

Φ300
2
只
0.00
0.00
自制
17
变频器
ACS510-01-017A-4
1
台
0.00
0.00
ABB
18
温控传感器
KSD301
7
只
0.00
0.00

19
电动风门
Φ200
7
台
0.00
0.00

20
电控箱

1
台
0.00
0.00

21
安装附件
电缆、法兰、螺丝等
1
套
0.00
0.00

22
小计

0.00

23
运输费、保费
0
0.50

24
安装、调试费
0
0.60

25
售后服务费
0
0.30

26
税费
0
0.43

合计
0
0.83

十、预计达到的治理效果
采取上述治理措施后，预计将达到：
1、排放废气中废气浓度附合国家排放标准要求；
2、通风机及废气处理设备产生的噪声，符合有关环境噪声标准。

十一、工期
合同签订生效后，设备制造20天，运输2天，安装7天，调试2天。总工期为：31天。

十二、服务承诺
1、 供应商所出售的设备，自验收之日起，保修一年，保修期满后长期提供优质专业售后服务。
2、供应商所有设备交付使用前，负责派专业技术人员至买方，对买方操作者及维修人员进行免费技术操作、维修培训，帮助需方人员熟悉设备操作，掌握维修要领。
3 、供方设有专职售后服务部，配备专业服务人员，为买方提供快速、周到、专业的售后服务。
4 、需方在设备运行中，如出现质量问题，供方在接到需方通知后48小时内到达现场。

南京普拉尔环境科技有限公司
（原南京绿波环境工程有限公司）
