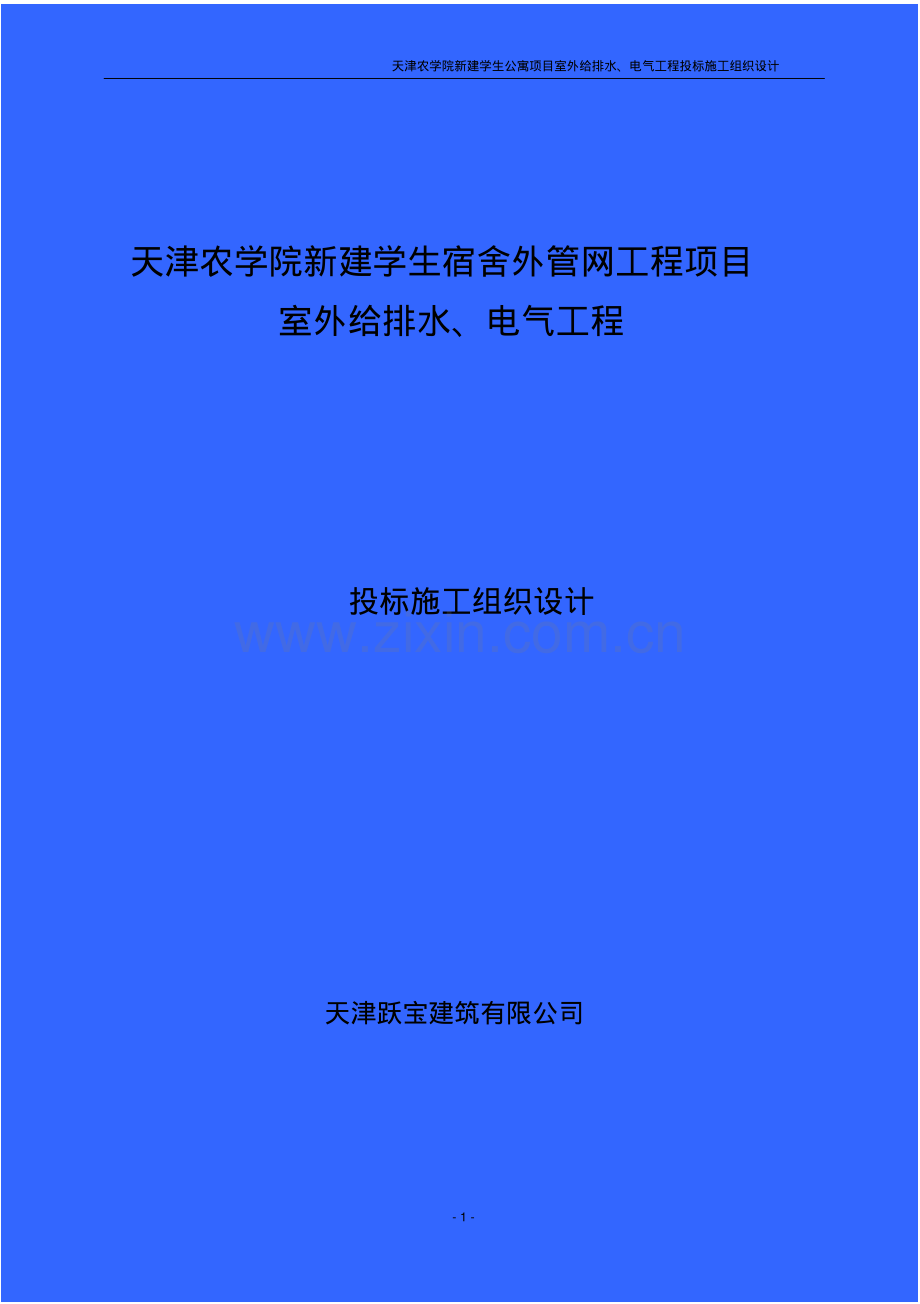

给排水电气施工组织设计.pdf_第1页
第1页 / 共75页
亲,该文档总共75页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

1、天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-1-天津农学院新建学生宿舍外管网工程项目室外给排水、电气工程投标施工组织设计天津跃宝建筑有限公司天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-2-目录第一章 编制说明及工程概况,1 第一节 编制说明,1 第二节 原则和目的,1 第三节 编制依据,1 第四节 工程概况,3 第五节 工程目标,3 第二章 项目经理部的组成,4 第三章 施工平面布置和临时设施布置,6 第四章 劳动力和材料计划投入计划及保证措,4 第五章 进度计划及工期保证措施,9 第一节 施工进度计划,9 第二节 施工进度关键节点,9 第三节 工期保证

2、措施,9 第四节 进度违约责任,12 第六章 机械设备投入计划,12 第七章 技术、质量保证措施,12 第一节 技术保证措施,13 第二节 质量保证措施,13 第三节 质量保证体系及措施,13 第四节 施工质量检测,14 第五节施工质量注意事项,15 第六节施工资料保证措施,15 第八章 施工方案,15 第一节 测量控制,15 第二节 土方工程,17 第三节 混凝土工程,19 第四节 沟道工程,22 第五节 给、排水工程施工方法及技术要求,25 第六节 电气工程施工方法及技术要求,28 天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-3-第九章 环境与安全保证措施,41 第一节

3、公司环境与安全方针、项目环境与安全目标,41 第二节项目安全组织机构及职责,41 第三节环境/安全培训,48 第四节安全会议,48 第五节环境/安全检查,49 第六节安全文明施工有关规定,50 第七节安全用品使用规定,52 第八节 危险作业管理规定,53 第九节 应急程序,55 第十节 事故的调查和报告,56 第十一节安全纪律,56 第十二节消防保卫措施,56 第十三节安全用电措施,59 第十章 各工序协调措施,60 第一节 各工序、工种协调措施,60 第二节 各单位协调措施,60 第十一章雨季施工措施,61 第十二章文明施工及环境保护措施,62 第一节 文明施工,62 第二节 环境保护,64

4、 第十三章施工现场维护措施,65 第一节 现场维护管理措施,65 第二节 工程施工维护措施,66 第三节 现场维护制度,66 第十四章工程交验后服务措施,67 天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-2-第一章编制说明及工程概况第一节编制说明1、本工程的施工方案是根据该工程的特点,结合我公司的施工能力及技术装备情况,并与有关工程技人员反复讨论、研究而编制;2、在编制过程中,注重于天津农学院新建学生公寓项目室外给排水、电气工程中的给水、雨水、污水、井体、电力电缆敷设等工程,其他只作简要说明;3、人员组织、机具投入及目标制定等是根据我公司的综合能力及实践经验确定。第二节编制

5、原则和目的本工程施工组织设计根据设计图纸、招标文件和施工现场实际条件以及我公司自身实力编制而成。编制时着重对整个工程施工总体部署、现场平面布置作出安排,制订了质量、工期、安全、文明施工保证措施。在施工方案上,对本工程各主要分部分项工程施工技术措施进行详细的阐述,在施工中采用各种措施以确保工程质量。为天津农学院新建学生公寓项目室外给排水、电气工程施工提供指导性施工方案与设计,用于工程的施工组织与管理,以确保工程内部的协调配合、合理施工,优质、高效、安全、文明地完成该工程的施工任务。第三节编制依据1、天津农学院新建学生公寓项目室外给排水、电气工程施工现场的实际情况和周围环境条件及招标文件、工程量说

6、明;2、天津农学院新建学生公寓项目室外给排水、电气工程的施工图纸;3、国家法规及工程建设有关部门规定,主要有:中华人民共和国建筑法;中华人民共和国环境保护法;天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-3-建设工程质量管理条例(国务院 279号令)建设工程施工现场管理规定建设工程施工质量管理办法建设工程施工质量监督管理规定建设项目(工程)竣工验收办法工程建设标准强制性条文(室外工程部分)4、国家行业的现行的有关工程施工质量验收规范、标准,主要有:建筑工程施工质量验收统一标准(GB50300 2001)地基与基础工程质量验收规范(GB50202 2002)砌体工程施工质量验收

7、规范(GB50203 2002)混凝土结构工程施工质量验收规范(GB50204 2002)建筑地面工程施工质量验收规范(GB50209 2002)地下防水工程施工质量验收规范(GB50208 2002)民用建筑电气设计与施工室外布线(08D800-7)建筑电气工程施工质量验收规范(GB50303-2002)建筑电气工程设计常用图形和文字符号(00DX001)等电位联结安装(02D501-2)建筑给水排水与采暖工程施工质量验收规范(GB50242 2002)钢筋焊接及验收规程JGJ18-96 钢筋焊接接头试验方法JGJ27-86 国家现行道路施工及验收规范及道路工程质量管理条例混凝土质量控制标准

8、(GB 50164-92)普通混凝土用砂质量标准及检验方法(JG 52-92)工程测量规范(GB50026-93)5、质 量 管 理 体 系标 准 (GB/T19001-2000)、环境 管 理 体系 标 准 天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-4-(GB/T24001-1996)、职业健康安全管理体系标准(GB/T28001-2001);6、类似工程的施工经验和现场数据资料。第四节工程概况1、工程简介:工程名称:天津农学院新建学生公寓项目室外给排水、电气工程;工程位置:天津农学院新建学生公寓;设计单位:工期:45 日历天;质量:满足国家强制性标准,达到合格工程,力

9、争优良。2、设计概况:天津农学院新建学生公寓项目室外给排水、电气工程,主要工程项目有:2.1.排水管道工程:室外雨水部分,室外污水部分。2.2 给水管道工程:中水管道部分,给水管道部分。2.3.室外电气工程:路灯照明系统,弱电系统,强电系统。2.4.加泵工程2.5.消防工程3、现场施工条件:施工现场水、电源有接口可接入现场。本工程在天津农学院新建学生公寓施工场地较为狭小,人流量较大,大多数为露天作业,工期紧,又为雨季,易受气候影响,施工难度大;为确保施工质量和工期,拟在施工现场料场、仓库,在平面布置图上将予以综合考虑,进行合理布局,以确保施工场地的充分利用,模板、砂浆集中生产加工,施工人员生活

10、区在场外租赁解决。第五节工程目标1、工期目标:天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-5-投标工期为日历工期45 天,根据本工程实际情况和我公司实力,公司有信心、有能力确保工程按期竣工,其中天津农学院新建学生公寓项目室外给排水、电气工程内组织流水作业为主,相互间为同时作业为主,穿插流水作业。2、质量目标:质量目标为合格,即:分部、分项合格率 100%;工程质量合格率100%。本工程质量目标为合格工程,在施工过程中将通过各种先进的施工工艺及施工方法预防及消除质量通病。3、文明施工的目标:计划严格按照“市级文明工地标准”组织施工,根据施工场地实际情况,我项目部将合理规划,营

11、造良好文明施工氛围;尽可能减少因为施工的原因而影响周围的环境(例如防止尘土飞扬,制造无谓的噪音,产生不必要的光污染),做到不扰民,不损坏绿化。4、安全生产目标:4.、事故控制目标:杜绝死亡事故,因工负伤率控制在1?以内。4.2、施工现场安全达标率100%,创优率 80%以上。第二章:项目经理部的组成1、施工项目管理组织机构体系:根据施工项目的建设规模、结构特点、复杂程度和要求,建立适应工程施工的项目施工管理组织体系。本工程采取项目法管理,并组织施工。由项目经理为领导核心的项目经理部,作为施工现场施工管理组织机构,负责项目现场施工管理与协调工作。组成成员由具备较高的政治思想水平和业务素质、熟悉对

12、外工作、适合现场工作要求、工程现场施工管理经验丰富的工程技术人员组成,坚持合理分工与密切协作相结合,做到精干高效。2、施工项目管理组织机构图(见下图):天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-6-组织机构图一、3、工程施工项目经理部人员组成:项目部成员由具备较高的政治思想水平和业务素质、丰富管理经验的工程技术人员组成,坚持合理分工与密切协作相结合,做到精干高效。3.1、配备原则为了对本工程的施工进度、施工质量、文明施工等方面进行全面有效控制,顺利完成预期指定的质量、进度、安全、文明施工等的目标,我们在本工程施工过程中,建立起在业主单位总协调管理下的完整的项目管理体系,以

13、公司总部为坚强后盾,实行项目经理负责制,建立健全岗位责任制,明确责、权、利,从施工计划安排、施工现场综合布置、施工工序搭接、协调,施工质量的控制监督及施工现场的管理各方面进行控制。3.2、配备情况项目施工技术工人配备情况本工程按施工进展情况及工序分类,以公司劳务部门及劳务管理公司为劳动力资源坚实后盾,及时组织充足的技术工人进场。4、建立健全施工项目各项管理制度:工程质量检查和验收制度,工程技术档案管理制度,建筑材料和设备检项目经理施工员施工员安全员质检员材料员项目经理部土建技术负责安装技术负责各施工队施工员测量员资料员天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-7-验和试验

14、制度,技术质量责任制度,技术交底制度,经济核算制度,材料采购供应制度,材料保管出入库制度,安全操作制度,文明施工制度,现场生活管理制度,外事工作制度等。5、项目管理措施:我公司将本工程视为信誉工程,工程项目经理部由公司统一协调管理。为了保证工程按期竣工,按照公司项目管理办法,项目经理与公司经理签订施工责任状,实行项目经理负责制,全面负责项目工期、质量、安全、文明施工、成本,统一指挥生产及劳动力调配和物资的供应。第三章:施工平面布置和临时设施布置按照施工进行现场布置,保证不影响通行和其他单位的施工作业,又确保本工程的工期,减少物料机具的二搬运,便于人员财产的安全。现场平面布置图(附后),施工现场

15、平面布置除按本章规划外,实际布置前要经业主批准或根据实际条件另行确定,进行实际布置时要充分考虑对原有设施的保护。根据工程特点及现场的实际条件,本着统筹安排,合理布置,文明施工,科学管理,满足业主的要求,对施工现场进行规划布置。现场平面布置原则:合理安排、高效利用。1、临时设施搭设生活区由建设单位与施工方协商统一规划设置在施工现场外,实行生产生活区域分离,办公用房采用租房。2、主要施工机械布置混凝土搅拌机、砂浆搅拌机、钢筋加工机械等根据施工现场情况变化布置。3、施工用水由于施工人员食宿均不在场内,因此生活用水此处不做考虑。考虑本工程施工战线长的独有特点,本工程不采用固定水源供水方式,天津农学院新

16、建学生公寓项目室外给排水、电气工程投标施工组织设计-8-用活动水源供水。根据施工现场实际情况,在用水区域根据甲方要求,由附近宿舍楼内或楼外接通水源,满足施工用水要求。若部分区域无法供水,根据需用量配备专车运送水,满足施工用水要求。4、施工用电为了不打扰学生正常休息,施工过程原则上在白天进行施工,不允许夜间施工。因施工情况确需晚间加班,则根据甲方指定电源进线,满足施工用电要求。供电线路采用TN-S 系统,环场敷设,线路经开关箱后接用电器,箱内设置漏电保护器,实行一机一箱一闸一锁,开关箱均为铅皮箱。在施工中,若需用电,现场设置配电箱一台,所有场地内用电均从配电房引出,采用 TN-S 系统敷设,并做

17、好电缆防护。5、施工场地因施工区域为道路旁侧,我们在施工中严格要求,最好保证施工不占道;若确因条件限制,必须占道施工,施工前向建设方申请,经建设方批准后方可施工,并做好道路的警示及防护工作。第四章劳动力和材料投入计划及保证措施1、劳动力配置一览表根据施工工作量的大小配置劳动力,做到合理安排,同步施工,同时完工。职务(工种)数量(人)职务(工种)数量(人)施工队队长5 普工38 技术员3 木工6试验工1 瓦工10 电工12 混凝土工15 天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-9-机械工3 钢筋工3 电焊工9 模板工8 管道工6 油漆工3 2、材料投入计划材料名称规格单位

18、数量高密度聚乙烯缠绕双壁矩形中空肋管DN200米110 高密度聚乙烯缠绕双壁矩形中空肋管DN300米140 高密度聚乙烯缠绕双壁矩形中空肋管DN500米400 高密度聚乙烯缠绕双壁矩形中空肋管DN600米100 PE管DN150米1000 PE管DN100米380 PE管DN80米280 PE管DN65米30 PE管DN25米6 钢管RC50 米940 钢管RC32 米240 铜芯电缆YJV22-4*240 米1600 铜芯电缆YJV22-4*185 米400 铝芯电缆ZR-YJV-4*6 米10 电缆保护管SC32 米10 3、保证措施对于我司自行采购的材料,我司将在公司材料合格供应商名单中

19、选用,并在材料进场过程中遵照有关规定进行试验检验。投计划与进度计划呼应,较好满足施工需要,调配投入计划合理、准确。天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-10-第五章进度计划及工期保证措施第一节施工进度计划天津农学院新建学生公寓项目室外给排水、电气工程进度计划项目名称工期(日历天数)10 20 30 40 50 排水工程给水工程电气工程加泵工程消防工程第二节施工进度关键点根据本工程的工期、质量的要求,结合本工程的特点施工进度的关键点是给水、排水、电气、消防管道的敷设安装,检漏沟、管道的敷设安装施工工作,所以必须对此分部施工安排合理的施工计划和工期保证措施,确保工程顺利交

20、工。施工控制点:(一)排水管道的敷设安装;(二)给水消防管道的敷设安装;(三)电气管线敷设安装;(四)加泵工程安装;(五)消防工程安装第三节工期保证措施编排合理详细的施工进度计划,抓住关键点是促进施工进度的有力措施,同时科学的施工方案也是保证施工进度的重要因素。具体措施如下:天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-11-1、编制详细的进度计划控制保证措施在总体工期进度计划的控制下,编制旬进度,再由旬进度分解编制周、日进度,按日落实当天的生产任务,如未完成及时采取补救措施,做到日保周、周保月、最终达到总体施工进度的工期要求。2、组织人员保证措施建立强有力的项目班子,选择合

21、适的有此类工程经验的管理和技术人员组建项目部。在人员组成上,不仅考虑覆盖项目的各项管理业务,同时必须兼顾项目部技术力量的专业覆盖范围,保证项目管理工作的科学性、有效性、合理性。项目经理部内设专职部门,对施工班组进行对口管理,同时项目部各职能部门对施工班组的各项工作实行分工负责制,保证各项工作保质、保量、按时完成。雨天及节假日期间施工人员原则上不放假,对农村籍职工在进行额外补贴,及时、了解并解决职工的具体困难,使职工坚守岗位,安心工作。3、技术保证措施(1)技术人员深入现场,做好各项技术交底工作,建立完善的技术交底记录;现场出现技术问题,由技术负责人协同专人在规定时间内做出切实可行的解决方案;技

22、术人员每天开一次碰头会,做到对问题的事前控制,防患于未然;(2)制定合理的施工工艺,各工序科学穿插,防止人为的窝工;(3)选择高效的施工设备,提高施工效率;(4)科学的制定季节性施工方案,合理安排冬雨季施工期内的工作内容,采取行之有效的措施确保产品质量,使工程持续和均衡进行。促使工程进度;(5)积极做好各种影响施工进度因素的预防工作,如防水、停电、风、雨、天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-12-雪天等,采取各种积极有效的措施和手段,如配备发电机、防雨布等,把不利因素降到最低。4、设备、材料保证措施工地现场施工设备由专人负责使用、保管、养护,严格遵守各项设备操作规程

23、,建立现场设备台帐,定期记录设备运行情况。通过严格执行以上制度,有效降低因设备损坏原因造成的工期延误。详细制定物质材料使用计划,严格材料采购、储运、限额发放各个环节的管理制度,保证自购物质材料供应的准备及时,充分利用各种材料,降低浪费的同时,协助业主作好管理工作。合理制定各项材料的运输计划,运输主管人员与材料主管人员随时沟通,根据工程需要可作临时运输调整,不因运输延误工期,作到现场材料供应及时、到位。6、赶工措施每天召开各专业碰头会,汇报各专业工程进度及需要相关专业协调事宜,每周召开工程进度生产会,汇报本周工程完成情况和下周工作计划,并落实到班组,确保工程进度。7、雨季施工保证措施为了确保本工

24、程的雨季顺利施工,施工现场要切实做好雨季施工各项准备工作。整个施工场地、做好排水沟,不得有积水,保证场地内运输畅通路基不受雨水浸泡。雨期前,对供电系统、机械设备进行全面检查和必要的整修,确保施工安全。工地施工动力、照明用电,机械设备应加强防雨措施,并按规定接地或接零。天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-13-及时掌握天气预报,科学合理安排好工序,确保工程质量和工期。8、与建设单位及监理的配合措施积极主动的配合建设单位、监理的工作,严格按建设单位及监理批准的施工组织设计组织施工、管理。所有进场的材料、设备、成品、半成品,均应向建设单位及监理提交产品合格证,并按规定应进

25、行复试的材料进行复试,主动提交复试报告。分部分项等工程按公司质量手册文件中的规定执行,上道工序未验收下道工序不得施工。工作中出现意见不一致时,应讲明理由,协商解决,在现场工作中尊重建设单位及监理的意见和建议,从而确保质量及进度计划的顺利进行。第四节 进度违约责任因施工方组织不力给工期进度造成延后,施工方负主要责任,按合同规定条款承担一切后果。因业主原因造成工期延后的情况,工期应给予适当顺延。第六章机械设备投入计划拟投入主要机械一览表序号机具名称规格型号单位数量1 小型挖掘机台1 2 电焊机台4 3 电锯台1 4 木工圆锯台1 5 蛙式打夯机台4 6 经纬仪台1 7 水准仪台2 8 自卸翻斗车辆

26、1 9 平板振动器台2 10 托盘车辆1 第七章技术、质量保证措施第一节 技术保证措施天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-14-1、坚持班组及施工人员和专职质检员的自检、互检和专检制度。重点抓好工序验收环节,每道工序须经质检员验收签证,否则不得进行下一道工序的施工。2、在提高工程质量管理的过程中严把质量关,按有关的处罚条例执法有据,奖罚分明,抓政策落实。第二节 质量保证措施1、质量目标质量目标为合格,力争优良,即:分部、分项合格率100%;工程质量合格率 100%。2、总体质量控制程序首先在材料采购过程中,严把材料的质量关,不合格材料不予采购。严格按操作规程执行操作

27、工艺,确保质量要求,由专人负责填写详细加工记录。严格按国家有关规范进行检验,不合格产品坚决不用,保证各工序合理有序地按期交工。选择最佳的方案,各工序之间进行穿插作业,减少相互影响,确保工程总体进度。在各项工序施工中,施工管理人员要做到:(1)操作要点交底到位;(2)上下工序交接到位;(3)上下班交接到位;(4)关键部位的检查、验收到位;(5)各种材料、设备进场验收到位。第三节质量保证体系及措施质量安全保证体系框图天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-15-项目经理部项目经理、技术负责人测量组施工组质检组材料、安全组工程师施工员质检员材料员安全员土方施工组管 网施 工组

28、沟 道施 工组安 装施 工组组长组长组长组长施工质量、工期信息反馈根据本质量保证体系严格将质量保证措施贯彻到整个施工各个环节中,确保施工质量,有问题及时沟通及时处理,运用事中控制,事后控制反馈的信息绘制偏差图并进行偏差控制,达到事前控制的目的。第四节施工质量检测1、质量检测评定依据1.1 设计图、变更图及技术交底等的技术文件;1.2建筑工程施工质量验收统一标准(GB50300 2002)施工、生产安全技术操作规程(企业标准 QJ/JYJAJC5 98)1.3 业主、设计、监理及招标文件提出的有关技术标准和安装要领要求。业主工程师、监理工程师天津农学院新建学生公寓项目室外给排水、电气工程投标施工

29、组织设计-16-2、总体控制 2.1 技术员负责技术文件的交底及指导;2.2 质检员负责施工全过程的质量控制和检测;2.3从事本工程的质检等有关人员,必须是经过考试合格且取得相应的资格证书;2.4 自检合格后报业主、监理确认。2.5 化学成分应符合国标的要求;2.6 质量证明书内容应符合规定标准;2.7 批号、品种、规格、型号、外观表面质量。第五节施工质量注意事项 1、每道工序认真填写质量数据,质量检验符合要求后方可进行下道工序施工。2、施工质量问题的处理必须符合规定的审批程序。第六节施工资料保证措施工程资料是工程质量的体现,根据本工程特点施工现场必须配专职资料员两名,负责工程技术资料的整编,

30、项目部技术负责人、质量员、安全员、材料员、仓库保管员、班组长等有关人员都应负责本职工作范围内的资料编制与整理。资料整编严格按ISO9002系列标准及省市有关规定整理工程资料,资料必须真实、科学、严禁弄虚作假。资料与工程同步进行,其中质量保证资料无缺项,并得分率达到90%以上。第八章施工方案第一节.测量控制1、测量控制是施工的根本,因此我们将根据工程测量规范和甲方、监理机构所提交的坐标点、高程点、平面布置图进行施工控制网测量。对甲方、监理机构所提交的坐标点、高程点位进行复测,并对场区内的现状地天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-17-面标高进行统一复测,建立场区平面控

31、制网,绘制控制网桩位图,施工控制网桩位及测量资料须经各方审定签认后方可实施。2、平面控制基准点的测设根据该工程总平面图设计沿线布设一条闭合导线,以此作为今后施工各种结构物、各种管线的首级控制点。导线起始于建设方已交坐标点,导线点的布设根据工程范围,通视条件均匀分布,但必须满足施工放样的要求,边长250m,方位角闭合差 10n(n 为测站数),相对闭合差 1/1500。控制点的选择便于长期保存,既要满足精度要求,又要分布均匀方便今后施工需要,同时要考虑到加密控制点的布设。点位外业观测完成后,进行内业数据的计算整理和复核,边长与角度经过整理平差后反算得出的成果资料,需报监理工程师审验后方可投入使用

32、。3、随着各项工程的展开,控制点将不能满足施工需要,如通视情况不理想或距离较远影响精度,因此需在首级控制点的基础上进行加密控制点布设。布设点均要进行闭合或符合到相临的首级控制点三个,内业计算出的成果报监理工程师审批后投入使用。4、高程及临时水准点4.1 高程控制的测量高程控制点与平面控制点相同,当平面坐标测试工作完成后,按照工程测量规范中四等水准测量的技术要求将高程传至各个平面坐标点位上,并计算出的各个高程是通过闭合平差后的成果资料。4.2 结合本工程的实际情况在施工过程中建立临时水准点,一般距施工现场不少于 60m,距构筑物不少于 25m,当施工用的水准点桩不能保存时,将其高程引测至稳固的构

33、筑物上,精度不低于原有水准点的等级要求,同时对于所有水准高程控制点要建立复核制度,尤其在雨天后,进行复测闭合,及时修正避免点位下沉碰撞引起高程不符造成质量事故,在使用任何水准点前必须进行相临两点的复测。4.3 施工测量测量人员要对每项工程将要施工的设计图纸提供的各种数天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-18-据以及相关的几何尺寸进行复核,认真学习熟悉图纸,领会设计意图,做到心中有数,发现不符现象及时与设计、监理等有关人员共同解决。5、测量数据:5.1 测量内业计算整理出的各种点线角度高程等数据必须经两人复核无误后方可进行放样。经过复测放样的精度满足设计要求后约请监理

34、工程师现场验收并在验单上签字批准,再向施工队进行交底。交底以书面形式并配有草图,内容明确,数字准确,交接人均有签字存档备查。5.2 测量人员在施工过程中,对每一步的测量工作(内业、外业)一定要严肃认真,做到依据正确、计算精确、一丝不苟,步步校对,杜绝偏差,减少损失,确保工程测量万无一失。6、竣工测量6.1 竣工测量不仅是验收和评价工程是否按设计施工的基本依据,更是工程交付使用后进行管理、维修、改建和扩建的依据。因此,竣工图和竣工资料是国家基础建设工程的重要技术档案资料,必须按规定绘制整理并长期保存。6.2 做好竣工测量关键要从施工准备开始就有次序、一项不漏地积累各项报验复测的资料,尤其对隐蔽工

35、程,一定要在还土前或进行下一步工序前及时测竣工位置。6.3 设计图纸、设计变更通知书、洽商记录要在施工全过程保持完好,随着工程进展每一项工程完工后及时竣工报验,未完工的也要心中有数,随时注意积累,每道工序有记录、放样、复测、报检等资料要分类分工期装订成册妥善保管。第二节 土方工程 1、土方开挖天津农学院新建学生公寓项目室外给排水、电气工程土方开挖主要人工配天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-19-合小型挖掘机开挖,开挖时留设临时施工道路,进户检漏沟采用人工开挖为主,基坑槽处在夜间设照明设施。开挖时留设临时施工道路,沟槽处在夜间设照明设施和安全标志。条件允许的情况下以

36、开挖线外放0.5m用 1.5m 高钢管、彩钢板防护围栏。挖至设计要求标高后,邀请监理单位验槽,并经检验合格后方可施工进行下一步施工。开挖完毕后,立即进行下一道工序,即素土夯实、垫层等。管道施工完后埋砂子或盖板安装完后,立即回填土,回填所需要的素土根据建设方指定地点取土,选定土源后做击实报告,回填土中不能含有淤泥、砖块、有机杂物等,每层铺土厚度250mm,并采用机械进行夯实,回填过程中进行容重测试,夯实系数不得小于0.95。2、灰土工程天津农学院新建学生公寓项目室外给排水、电气工程沟底2.1、施工准备2.1.1 土:宜优先采用所挖黄土,必要时考虑外购土,但不含有有机杂质。使用时应过筛,其粒径不大

37、于15mm,含水量应符合规定。2.1.2石灰:应用袋装熟石灰粉;使用前充分熟化,不得夹有未熟化的生石灰块,其粒径不得大于5mm,也不得含有过多的水分。2.1.3 施工前,测量放线工作应作好水平高程标志。2.2 工艺要求2.2.1严格执行配合要求,必须拌合均匀,至少翻拌两遍,拌好的灰土颜色应一致。2.2.2灰土施工时,适当控制含水量。工地检验方法,是水将灰土紧握成团,两手轻捏即碎为宜。如土料水分过多或不足时,应凉干或洒湿润。2.2.3做好现场排水工作及保护工作备用彩条布,不的使雨、水、雪进入坑内。对现场操作人员进行技术交底和安全操作教育,灰土配料正确,拌合天津农学院新建学生公寓项目室外给排水、电

38、气工程投标施工组织设计-20-均匀,并备有拌样做试验。采用人工铺土、机械夯实,机械夯不到的地方,人工配合用立式打夯机或人工夯实,开挖及回填夯实。2.2.4 灰土铺摊厚度,人工夯压一般虚铺200 左右,压实后为 150厚。机械夯实灰土应虚铺 200250 统一压(夯)实。2.2.5 灰土分段施工时,上下两层灰土的接缝距离不得小于500mm,若灰土基础标高不同时,应做成阶梯形。接茬时应将茬子垂直切齐。2.2.6 在灰土施工中应防止开及软弹、橡皮土层现象发生若发生以上几种问题,必须将其挖出重新施工,保证工程质量。2.2.7 在回填过程中,密切注意雨情,及时覆盖,保证工程顺利完成。2.3 夯实要求2.

39、3.1、灰土回填用蛙式打夯机及立式打夯机配合排夯,打夯时,灰土虚铺厚度不大于250mm,每打完一层对回填质量进行检验采用环刀法取样测定土的干密度和密实度,符合要求后才可继续上层回填。回填前先用人工将土方表面拉毛以利于土方结合。2.3.2、回填灰土取样每层按100m2 取样一组,取样部位在每层压实的下半部分。2.4、素土回填2.4.1 填土每层铺土厚度不得大于250mm,且每层压实不少于3 遍,每次排夯重叠 15cm,以防止漏夯。2.4.2土方在夯实之后,对每层回填的质量进行检验,采用环刀法,取样测定土的干密度和密实度,符合设计要求后才能继续上层回填。回填上层前首先将下层表面人工拉毛以利于上下层

40、结合。2.4.3 回填土,每层按 100m2取样一组,取样部位在每层压实后的下半部分。第三节混凝土工程天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-21-本工程钢筋混凝土工程主要有:钢筋混凝土检查井、混凝土垫层、检漏沟等。本工程拟采用钢模板和木模板结合,以钢模板为主使用的原则。1、钢筋混凝土检查井施工:1.1 施工工序:测量放线砼垫层二次测量放线基础钢筋绑扎墙插筋固定隐蔽验收模板安装加固技术复核砼浇筑砼养护及进行上部施工。1.2 模板采用组合钢模板,钢管支撑。2、模板工程:2.1 模板体系选用:组合钢模板:用于钢筋混凝土检查、井检漏沟、基础等构件使用。2.2 模板安装:2.2

41、.1、支模前的准备工作:(A)首先进行安装放线,在地面上放出各控制线网,放出路的边线和及检查控制线。(B)为了保证模板的加工精度,施工期间设置小型木工加工棚,专门负责模板的加工。2.2.2、模板安装:(A)基础及钢筋混凝土检查井模板安装方案:采用组合钢模板,用48 钢管支撑牢固。保持模板垂直、平整及整体性。模板加固校正,必须拉通线,模板通直度为2,模板支设时下部高低不平处采用 1:3 水泥砂浆找平,以免漏浆,与C10细石砼垫层夹角成900,偏差0.5,标高抄平偏差控制在0.5 以内。(B)模板的拆除:拆模时,以砼七天强度为参考,确定拆模时间。模板拆除,除按砼工程施工及验收规范GB50204-2

42、002第四节要求作业外尚要满足以下几点要求:天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-22-1、拆除基础、钢筋混凝土检查井现浇板模板时必须保证砼表面棱角不因拆模受到损坏。2、拆除模板前由技术人员下发拆模通知书。拆模时严禁用铁锤、铁棍乱砸、乱撬,以免损伤砼。3、拆除的模板要及时堆码清理整齐3、砼工程:3.1 施工准备:3.1.1 施工前必须熟悉图纸,将工程中各部位的砼按标号列出来,并计算出各部位砼的用量,根据砂石料含水率计算出砼配合比送试验室。3.1.2 工程中所用的各种机械要安装就位,并且试运行,经试运行检测,达到正常使用要求,建立健全各种机械的使用制度、保养、检修计划,

43、以防使用不当对机械造成损害或发生安全事故,影响正常施工。3.1.3 按工种配足劳动力、机械工、试验工、电工等持证上岗。3.1.4 原材料供应,选择本公司已发布的合格厂家或供应商,签定协议,保证材料的数量、质量及供应能力。3.1.5 开工前进行安全技术交底,落实岗位责任。3.1.6 作业条件:(A)在浇筑砼时由砼工长填写砼浇筑申请单,浇筑部位的钢筋、模板等工序已经施工完毕,并经有关部门验收合格后方可进行砼工序,并填写有关的技术资料。(B)使用的原材料符合检测标准,复试合格报监理复核,允许进场方可使用,配合比报告下达后核验原材料相符,方可按配合比的要求施工。(C)人员、机械配备齐全,安排妥善,并都

44、就位。3.2 原材料要求及选用:采用商品混凝土浇筑天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-23-3.3 混凝土运输:由商品混凝土搅拌站直接运输至现场3.4 砼浇筑和养护:3.4.1 垫层砼:在浇筑前对基层进行清理,将杂物清除干净,用水对基层洒均,成为潮湿状态,同时根据设计要求的垫层标高,用水准仪进行抄平测定桩做好标记,待浇筑砼时用小线按标记拉平。3.4.2 在振捣过程中要遵守以下要点:“快插慢拔,落点要均匀,不可漏振,时间掌握好,密实质量佳。”平板振动器要分二遍相互垂直方向振捣,直至表面浮浆为止,在砼施工阶段,砼工长做好“砼施工日志”。3.4.3 在砼施工缝处继续浇筑砼

45、时,将松动的石子清除干净,先用与原砼同强度等级的水泥砂浆做结合层,然后再进行砼浇筑。3.4.4 浇筑过程中,各专业需派专人负责项目的质量保证,注意观察模板、支架、钢筋、预埋件和预留洞的稳定情况,当发现有变形、移位时,要立即停止浇筑,并立即采取措施在已浇筑的砼凝固前修整完好。3.4.5 砼浇筑结束后,及时进行养护。砼表面压光后,先在砼表面覆盖一层塑料薄膜,然后在塑料薄膜上覆盖棉毡,棉毡覆盖要严密,防止砼暴露,养护设专人负责,并浇水养护,浇水次数的多少要保证砼表面不缺水份为准,持续养护不少于 7 昼夜。3.5 产品保护措施上道工序与下道工序之间要办理交接手续,证明上道工序完成后方可进行下道工序。混

46、凝土施工完后,未达到规定强度不得上人踩动。第四节沟道工程污水管及雨水管:1、雨水管道部分:所有井面标高做到设计要求后再座浆;检查井采用混凝土双联井,井底天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-24-设流槽,井壁用1:2 水泥砂浆批荡 20 厚;进水井支管用DN300-600硬聚氯乙烯双壁波纹管,i=0.03 接入检查井;检漏沟做法按S460(一)作;管道施工完覆土前应按 GB5026-97(给水排水管道施工及验收规范)进行闭水试验。2、污水管道部分:污水检查井采用混凝土双联井配带井盖,井底设流槽,井壁用1:2 水泥砂浆批荡20 厚;检漏沟做法按S460(一)作;管道施工

47、完覆土前应按GB5026-97(给水排水管道施工及验收规范)进行闭水试验。3、给水消防管道部分:进户分支用检查井或直埋连接;所有井面标高要求达到设计标高后安装井盖;检查井、阀门井均采用混凝土井,井壁用1:2 水泥砂浆批荡 20 厚;直线段给水管道遇到同方向阀门井时,在该阀门井前后加设检漏井;检漏沟做法按 S460(一)作;管道施工完覆土前应按GB5026-97(给水排水管道施工及验收规范)进行试压试验。第五节给、排水工程施工方法及技术要求1.开挖沟槽1.1 槽底宽度按设计要求及变更要求。1.2 沟槽开挖时,应严格控制基底高程,不得超挖或扰动基面。若挖掘机挖时挖至距基底20cm时,采用人工继续开

48、挖直至标高。1.3 槽底不得受水浸泡。1.4、开挖沟槽质量标准:1.4.1 槽底松散土、淤泥、大块石等杂物必须清除,保持槽底不浸水。1.4.2 沟槽允许偏差见表:项次项目允许偏差检验频率检验方法范围点数1 槽底高程-30mm 两井之间3 用水准仪测量天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-25-2 槽底中线不小于规定两井之间6 挂中心线用尺量,每侧宽度每侧计 3 点3 沟槽边坡不陡于规定两井之间6 用坡度尺检验,每侧计 3 点2.管道基础2.1 管道基础选用的材料及厚度应符合设计的本工程施工图设计要求。2.2 基础应夯实紧密、表面平整。管道基础在接口部位,应预留凹槽。以

49、便接口操作,接口完成后,随即用相同材料填实。2.3 管道基础质量标准2.3.1 管道基础不得铺筑在淤泥或松填土上。2.3.2 管道基础应表面平整,两井之间应顺直。2.3.3 管道基础允许偏差见表:顺序项目允许偏差检验频率检验方法范围点数1 基础中线+10mm 10m 2 挂中心线用尺量,每侧宽度0mm 每侧计 1 点2 基础厚度+10mm 10m 2 用尺量,0mm 每侧计 1 点3 基础高程+10mm 10m 2 用水准仪测量,20mm 每侧计 1 点3.管道铺设3.1 铺管3.1.1待用的管节应按产品标准进行逐节质量检验,不符合标准者不得使用,并应做好记号,另行处理。3.1.2管节现场搬运

50、一般可用人工搬运,搬运时必须轻抬轻放。严禁管天津农学院新建学生公寓项目室外给排水、电气工程投标施工组织设计-26-材在地面上拖拉。3.1.3下管可由人工进行,由地面人员将管材传递给沟槽底施工人员。对大开挖沟槽,也可用非金属绳索系住管身两端,保持管身平衡匀速溜放,使管材平稳地放在沟槽内,严禁将管材至槽边翻滚入槽内。起重机下管时,应用非金属绳索扣系住,严禁串心吊装。3.1.4管材宜将插口顺水流方向,承口逆水流方向安装,安装一般由下游往上游进行。3.1.5 管材可按需要长度,用手锯截断,断口应修边。3.2 橡胶圈接口3.2.1 橡胶圈的位置应放置在管道插口第二至第三根筋之间的槽内。3.2.2接口时,
