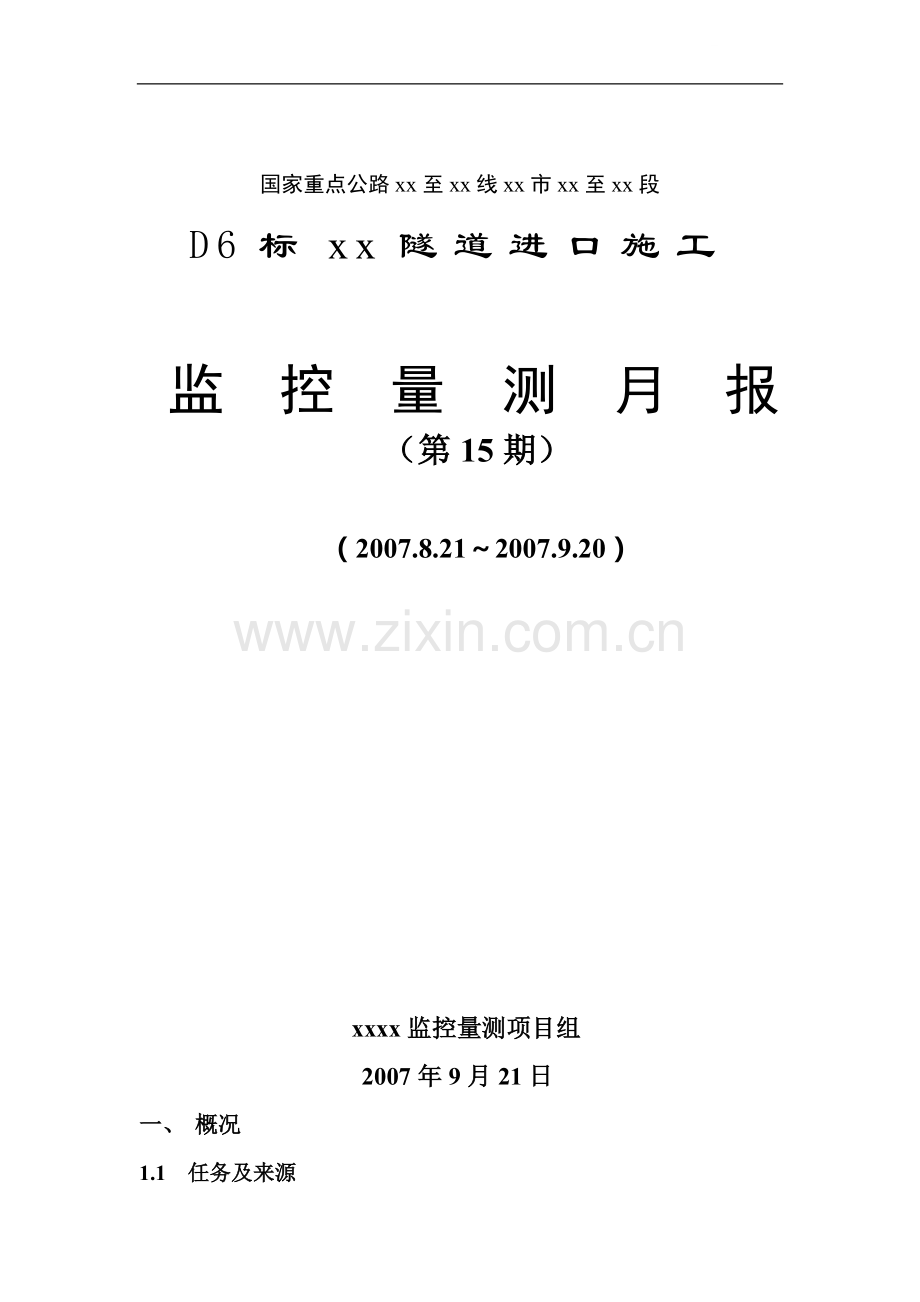

国家重点公路xx至xx线xx市xx至xx段 D6标xx隧道进口施工监控量测月报（第15期）（2007.8.21～2007.9.20） xxxx监控量测项目组 2007年9月21日一、概况 1.1 任务及来源受xx高速公路发展有限公司东南分公司的委托，xxxx大学承担xx路xx隧道的现场施工监控量测工作，开展的主要工作内容包括必测、选测项目，具体为以下几个部分：地表下沉量测、围岩地质及支护情况的实时观察和描述、拱顶下沉量测、围岩周边水平收敛位移量测。按照监测计划，围岩压力、钢支撑内力监测等选测项目主要在xx隧道出口端布测。 1.2 人员组织机构 xx隧道采用从进出口对向掘进的施工方案。隧道监控量测项目组安排xx、xx2名技术人员常驻xx隧道进口端工地工作。项目总负责人为电子邮箱：现场负责人为 1.3 监控量测工作概况自项目组2006年7月9日进驻现场后，根据业主及驻地监理的要求，在施工单位的大力配合下，项目组结合《xx路隧道施工监控量测实施大纲》及工程实际情况认真开展各项工作。截止2007年9月20日 D6合同段xx隧道进口端序号项目名称数量备注 1 围岩与支护状态观察 277断面必测项目 2 拱顶下沉 109断面必测项目 3 周边收敛 109断面必测项目 4 洞口地表下沉 10测点 / 1断面选测项目按业主的要求，项目组在每月25日前报送监控量测月报。 1.4 施工进展状况截止2007年9月20日，xx隧道进口端左洞掌子面到ZK30+818 ，共进尺1459米，右洞掌子面到ZK30+586 ，共进尺1227米，左洞二次衬砌已到ZK30+610，共做了1255米，右洞二次衬砌已到YK30+476，共做1121米；仰拱里程：左洞全幅到ZK30+640，共进尺了1285米；右洞全幅已到ZK30+640, 共进尺了1281米。二、隧道地质简况 D6合同段xx隧道左右线合计总长3258.32m，其中左线长1613.32m、右线长 1645m；该隧道的围岩级别主要为Ⅱ、Ⅲ、Ⅳ、Ⅴ级(表1)，围岩岩性主要为T1d灰岩，局部为泥质灰岩夹页岩；该段为垄岗谷地型岩溶组合地貌及其边缘区，岩层单斜、倾角较陡，岩溶现象发育工程地质条件相对较差，岩层呈北东走向，平均产状1280∠780 。xx隧道设计了多种复合衬砌形式，软弱围岩段隧道采用的辅助施工措施主要有超前导管和超前锚杆，具体情况详见该隧道的设计资料。表1 D6合同段xx隧道特征简表编号隧道名称洞别起止桩号 D6合同段隧道长度（m）原设计围岩衬砌类型（m） Ⅴ级 Ⅳ级 Ⅲ级 Ⅱ级 1 xx 隧道左洞 ZK29+355～ZK30+968.32 1613.32 107 172 893.32 440 右洞 YK29+355～YK31+000 1645 61 290 711 578 三、必测项目必测项目是为了确保在施工过程中的围岩稳定和施工安全而进行的经常性量测工作，量测密度大，量测信息直观可靠，是贯穿在施工过程中，对监测围岩稳定、指导设计和施工有较大的作用。根据《xx路隧道施工监控量测实施大纲》的要求，在浅埋段洞口应各布设地表下沉测线；必测项目中的隧道洞口段每10m布设一个监测断面、隧道洞身段每25m布设一个监测断面，其中拱顶下沉每断面为1～3个测点、台阶法开挖时周边水平收敛每断面为上下2条测线（见下图示）、全断面开挖时周边收敛每断面则布置1条水平测线。xx隧道进口端到目前为止全部都是采用全断图1 台阶法开挖必测项目测点测线布置图面开挖方法。 3.1 洞口地表下沉监测截止2007年9月20日，进口端左洞口里程桩号YK29+359处地表变形沉降和右洞口里程桩号ZK29+359处地表沉降基本上稳定。 3.2 拱顶下沉监测截止2007年9月20日，项目组已经在进口端埋设拱顶下沉监测断面109。从我们监测的情况来看，各断面的拱顶下沉量都不大，基本上都不超过7.0 mm，各断面拱顶下沉量基本上集中在4.5 mm左右，拱顶下沉一般在埋点后1~2周就基本趋向稳定，其变形曲线主要呈抛物线型。典型断面各个测点的拱顶下沉累计值与时间的关系曲线详见后面的图2～8。表2为项目组已埋断面拱顶下沉量的汇总表。表2 xx隧道进口端拱顶下沉监测结果汇总表测点编号桩号埋点时间测点迄今累计拱顶下沉量（mm）施工建议右洞 Y-001 YK29+360 2006年7月8日左边测点 3.4 已施作二衬中间测点 3.9 右边测点 3.6 Y-002 YK29+370 2006年7月8日左边测点 3.4 已施作二衬中间测点 3.5 右边测点 3.5 Y-003 YK29+380 2006年7月8日左边测点 3.9 已施作二衬中间测点 3.7 右边测点 3.7 Y-004 YK29+390 2006年7月8日左边测点 4.0 已施作二衬中间测点 3.8 右边测点 4.0 Y-005 YK29+400 2006年7月8日左边测点 4.6 已施作二衬中间测点 4.2 右边测点 4.5 Y-006 YK29+430 2006年7月8日左边测点 4.3 已施作二衬中间测点 4.6 右边测点 4.6 Y-007 YK29+460 2006年7月8日左边测点 4.2 已施作二衬中间测点 4.1 右边测点 4.0 右洞 Y-008 YK29+490 2006年7月8日左边测点 4.8 已施作二衬中间测点 4.1 右边测点 4.4 Y-009 YK29+520 2006年7月8日左边测点 4.0 已施作二衬中间测点 4.2 右边测点 4.2 Y-010 YK29+550 2006年7月8日左边测点 4.4 已施作二衬中间测点 4.4 右边测点 4.2 Y-011 YK29+580 2006年7月8日左边测点 4.3 已施作二衬中间测点 4.6 右边测点 4.4 Y-012 YK29+610 2006年7月12日左边测点 4.2 已施作二衬中间测点 4.7 右边测点 4.3 Y-013 YK29+640 2006年7月21日左边测点 4.1 已施作二衬中间测点 4.0 右边测点 4.3 Y-014 YK29+670 2006年8月3日左边测点 3.8 已施作二衬中间测点 4.0 右边测点 4.3 Y-015 YK29+700 2006年8月12日左边测点 4.2 已施作二衬中间测点 4.2 右边测点 4.2 Y-016 YK29+730 2006年8月21日左边测点 4.9 已施作二衬中间测点 4.3 右边测点 4.1 Y-017 YK29+760 2006年8月30日左边测点 4.6 已施作二衬中间测点 4.3 右边测点 4.9 Y-018 YK29+790 2006年9月8日左边测点 4.3 已施作二衬中间测点 4.5 右边测点 4.7 Y-019 YK29+820 2006年9月20日左边测点 4.6 已施作二衬中间测点 4.9 右边测点 4.6 Y-020 YK29+850 2006年9月29日左边测点 4.6 已施作二衬中间测点 4.8 右边测点 4.6 Y-021 YK29+880 2006年10月7日左边测点 4.3 已施作二衬中间测点 4.1 右边测点 4.5 右洞 Y-022 YK29+910 2006年10月10日左边测点 3.8 已施作二衬中间测点 5.2 右边测点 4.0 Y-023 YK29+940 2006年10月15日左边测点 4.9 已施作二衬中间测点 4.9 右边测点 4.6 Y-024 YK29+970 2006年10月29日左边测点 5.0 已施作二衬中间测点 5.3 右边测点 4.9 Y-025 YK29+990 2006年11月19日左边测点 4.7 已施作二衬中间测点 4.3 右边测点 4.1 Y-026 YK30+010 2006年11月24日左边测点 4.4 已施作二衬中间测点 4.4 右边测点 4.4 Y-027 YK30+030 2006年11月30日左边测点 4.2 已施作二衬中间测点 3.9 右边测点 4.5 Y-028 YK30+050 2006年12月07日左边测点 3.9 已施作二衬中间测点 4.0 右边测点 4.1 Y-029 YK30+070 2006年12月12日左边测点 4.5 已施作二衬中间测点 4.0 右边测点 4.1 Y-030 YK30+100 2006年12月21日左边测点 4.1 已施作二衬中间测点 4.3 右边测点 4.1 Y-031 YK30+120 2006年12月27日左边测点 4.4 已施作二衬中间测点 3.9 右边测点 4.5 Y-032 YK30+150 2007年1月2日左边测点 4.0 已施作二衬中间测点 4.6 右边测点 4.7 Y-033 YK30+170 2007年1月5日左边测点 5.1 已施作二衬中间测点 5.6 右边测点 4.9 Y-034 YK30+200 2007年1月10日左边测点 5.5 已施作二衬中间测点 4.7 右边测点 4.6 Y-035 YK30+220 2007年1月15日左边测点 4.4 已施作二衬中间测点 4.1 右边测点 4.6 右洞 Y-036 YK30+240 2007年3月19日左边测点 4.4 已施作二衬中间测点 4.8 右边测点 4.7 Y-037 YK30+265 2007年3月24日左边测点 4.5 已施作二衬中间测点 4.1 右边测点 4.6 Y-038 YK30+290 2007年3月29日左边测点 4.9 已施作二衬中间测点 4.9 右边测点 5.0 Y-039 YK30+315 2007年4月5日左边测点 4.4 已施作二衬中间测点 4.4 右边测点 4.4 Y-040 YK30+340 2007年4月12日左边测点 5.3 已施作二衬中间测点 5.2 右边测点 4.8 Y-041 YK30+365 2007年4月19日左边测点 5.3 已施作二衬中间测点 5.7 右边测点 5.2 Y-042 YK30+390 2007年5月3日左边测点 4.8 已施作二衬中间测点 4.3 右边测点 5.6 Y-043 YK30+415 2007年5月14日左边测点 3.2 已施作二衬中间测点 5.8 右边测点 5.3 Y-044 YK30+440 2007年5月6日左边测点 4.5 已施作二衬中间测点 4.0 右边测点 4.3 Y-045 YK30+460 2007年5月27日左边测点 4.6 围岩基本稳定，可施作二衬中间测点 4.3 右边测点 4.1 Y-046 YK30+480 2007年6月4日左边测点 4.6 围岩基本稳定，可施作二衬中间测点 4.5 右边测点 4.6 Y-047 YK30+505 2007年6月23日左边测点 4.9 围岩基本稳定，可施作二衬中间测点 4.7 右边测点 4.8 Y-048 YK30+530 2007年7月6日左边测点 6.1 围岩基本稳定，可施作二衬中间测点 6.5 右边测点 6.9 Y-049 YK30+555 2007年7月25日左边测点 5.6 围岩基本稳定，可施作二衬中间测点 8.8 右边测点 7.4 Y-050 YK30+580 2007年9月18日左边测点 0.8 围岩尚未稳定，仍须继续观测中间测点 0.7 右边测点 0.7 Z-001 ZK29+360 2006年7月8日左边测点 3.5 已施作二衬中间测点 3.2 右边测点 2.1 Z-002 ZK29+370 2006年7月8日左边测点 1.5 已施作二衬中间测点 1.8 右边测点 3.1 Z-003 ZK29+380 2006年7月8日左边测点 3.4 已施作二衬中间测点 3.6 右边测点 3.2 左洞 Z-004 ZK29+390 2006年7月8日左边测点 3.5 已施作二衬中间测点 3.2 右边测点 2.1 Z-005 ZK29+400 2006年7月8日左边测点 1.5 已施作二衬中间测点 1.8 右边测点 3.1 Z-006 ZK29+430 2006年7月8日左边测点 3.4 已施作二衬中间测点 3.7 右边测点 3.2 Z-007 ZK29+460 2006年7月8日左边测点 3.4 已施作二衬中间测点 2.7 右边测点 3.4 Z-008 ZK29+490 2006年7月8日左边测点 2.8 已施作二衬中间测点 3.2 右边测点 3.4 Z-009 ZK29+520 2006年7月8日左边测点 3.3 已施作二衬中间测点 3.7 右边测点 3.5 Z-010 ZK29+550 2006年7月8日左边测点 4.4 已施作二衬中间测点 4.2 右边测点 4.6 Z-011 ZK29+580 2006年7月8日左边测点 3.8 已施作二衬中间测点 3.9 右边测点 4.1 Z-012 ZK29+610 2006年7月8日左边测点 4.7 已施作二衬中间测点 4.1 右边测点 4.4 Z-013 ZK29+640 2006年7月8日左边测点 4.3 已施作二衬中间测点 4.7 右边测点 3.8 Z-014 ZK29+665 2006年7月8日左边测点 3.3 已施作二衬中间测点 4.4 右边测点 4.4 Z-015 ZK29+690 2006年7月8日左边测点 4.1 已施作二衬中间测点 4.5 右边测点 4.2 Z-016 ZK29+715 2006年7月8日左边测点 4.5 已施作二衬中间测点 4.4 右边测点 4.1 Z-017 ZK29+740 2006年7月14日左边测点 4.1 已施作二衬中间测点 4.4 右边测点 4.2 左洞 Z-018 ZK29+770 2006年7月22日左边测点 4.7 已施作二衬中间测点 4.5 右边测点 4.7 Z-019 ZK29+800 2006年7月30日左边测点 4.1 已施作二衬中间测点 4.1 右边测点 4.6 Z-020 ZK29+830 2006年8月6日左边测点 4.4 已施作二衬中间测点 4.9 右边测点 4.9 Z-021 ZK29+860 2006年8月14日左边测点 5.0 已施作二衬中间测点 4.8 右边测点 4.7 Z-022 ZK29+890 2006年8月24日左边测点 4.4 已施作二衬中间测点 5.1 右边测点 5.1 Z-023 ZK29+920 2006年9月1日左边测点 4.1 已施作二衬中间测点 4.7 右边测点 4.6 Z-024 ZK29+950 2006年9月9日左边测点 3.9 已施作二衬中间测点 4.1 右边测点 3.8 Z-025 ZK29+980 2006年9月17日左边测点 3.9 已施作二衬中间测点 3.8 右边测点 4.3 Z-026 ZK30+010 2006年9月23日左边测点 5.4 已施作二衬中间测点 4.1 右边测点 4.7 Z-027 ZK30+040 2006年10月2日左边测点 4.5 已施作二衬中间测点 4.6 右边测点 4.5 Z-028 ZK30+070 2006年10月6日左边测点 4.7 已施作二衬中间测点 4.8 右边测点 4.3 Z-029 ZK30+100 2006年10月11日左边测点 3.6 已施作二衬中间测点 4.1 右边测点 4.2 Z-030 ZK30+140 2006年10月26日左边测点 4.8 已施作二衬中间测点 5.0 右边测点 4.0 Z-031 ZK30+160 2006年11月10日左边测点 4.0 已施作二衬中间测点 4.4 右边测点 4.3 左洞 Z-032 ZK30+180 2006年11月15日左边测点 4.4 已施作二衬中间测点 4.3 右边测点 4.6 Z-033 ZK30+200 2006年11月27日左边测点 3.5 已施作二衬中间测点 3.6 右边测点 4.4 Z-034 ZK30+220 2006年11月30日左边测点 3.7 已施作二衬中间测点 3.9 右边测点 4.1 Z-035 ZK30+240 2006年12月04日左边测点 4.5 已施作二衬中间测点 4.0 右边测点 4.0 Z-036 ZK30+260 2006年12月09日左边测点 4.7 已施作二衬中间测点 4.6 右边测点 4.8 Z-037 ZK30+280 2006年12月13日左边测点 4.2 已施作二衬中间测点 4.4 右边测点 4.1 Z-038 ZK30+300 2006年12月17日左边测点 3.6 已施作二衬中间测点 3.8 右边测点 3.8 Z-039 ZK30+330 2006年12月23日左边测点 4.0 已施作二衬中间测点 4.3 右边测点 4.0 Z-040 ZK30+360 2006年12月29日左边测点 4.0 已施作二衬中间测点 3.6 右边测点 3.3 Z-041 ZK30+390 2007年1月7日左边测点 5.1 已施作二衬中间测点 5.2 右边测点 4.5 Z-042 ZK30+410 2007年1月11日左边测点 5.6 已施作二衬中间测点 5.8 右边测点 6.4 Z-043 ZK30+430 2007年1月14日左边测点 5.6 已施作二衬中间测点 5.8 右边测点 6.4 Z-044 ZK30+450 2007年1月17日左边测点 5.0 已施作二衬中间测点 5.9 右边测点 2.6 Z-045 ZK30+470 2007年1月21日左边测点 4.0 已施作二衬中间测点 4.7 右边测点 5.0 左洞 Z-046 ZK30+490 2007年1月25日左边测点 4.1 已施作二衬中间测点 4.5 右边测点 4.7 Z-047 ZK30+510 2007年2月7日左边测点 4.4 已施作二衬中间测点 4.8 右边测点 5.9 Z-048 ZK30+535 2007年4月2日左边测点 3.9 已施作二衬中间测点 4.1 右边测点 4.1 Z-049 ZK30+560 2007年4月24日左边测点 5.7 已施作二衬中间测点 4.6 右边测点 5.0 Z-050 ZK30+585 2007年5月12日左边测点 5.8 已施作二衬中间测点 4.6 右边测点 5.0 Z-051 ZK30+605 2007年5月24日左边测点 4.4 已施作二衬中间测点 3.9 右边测点 3.7 Z-052 ZK30+625 2007年6月2日左边测点 4.4 围岩基本稳定，可施作二衬中间测点 4.3 右边测点 4.6 Z-053 ZK30+650 2007年7月5日左边测点 4.7 围岩基本稳定，可施作二衬中间测点 4.5 右边测点 4.8 Z-054 ZK30+675 2007年7月10日左边测点 4.8 围岩基本稳定，可施作二衬中间测点 4.7 右边测点 5.5 Z-055 ZK30+700 2007年7月17日左边测点 4.0 围岩基本稳定，可施作二衬中间测点 4.4 右边测点 4.3 Z-056 ZK30+725 2007年8月16日左边测点 5.0 围岩尚未稳定，仍须继续观测中间测点 5.9 右边测点 4.6 Z-057 ZK30+750 2007年8月24日左边测点 3.9 围岩尚未稳定，仍须继续观测中间测点 4.1 右边测点 4.5 Z-058 ZK30+775 2007年9月1日左边测点 3.9 围岩尚未稳定，仍须继续观测中间测点 4.0 右边测点 3.9 Z-059 ZK30+800 2007年9月9日左边测点 3.4 围岩尚未稳定，仍须继续观测中间测点 3.7 右边测点 3.3 图2 YK30+530断面拱顶下沉变化曲线图图3 YK30+555断面拱顶下沉变化曲线图图4 ZK30+700断面拱顶下沉变化曲线图图5 ZK30+725断面拱顶下沉变化曲线图图6 ZK30+750断面拱顶下沉变化曲线图图7 ZK30+775断面拱顶下沉变化曲线图图8 ZK30+800断面拱顶下沉变化曲线图 3.3 周边水平收敛监测截止2007年9月20日，项目组已经在进口端埋设周边水平收敛监测断面109个。从监测的情况来看，周边水平收敛量基本上小于 7.0mm，周边水平收敛量大多数集中在5.0mm左右，集中最大的是左洞ZK29+550断面下测线，其量测值达到6.921mm，周边水平收敛变化曲线主要呈抛物线型，变形稳定时间一般在埋点后1~2周内。典型断面各条测线的周边水平收敛累计值与时间的关系曲线详见后面的图10～16。表3为项目组已埋断面周边水平收敛量的汇总表。表3 xx隧道进口端周边水平收敛监测结果汇总表编号桩号埋点时间测线累计水平收敛位移量（mm）施工建议右 Y-001 YK29+360 2006年7月8日下测线 5.121 已施作二衬 Y-002 YK29+370 2006年7月8日下测线 3.609 已施作二衬 Y-003 YK29+380 2006年7月8日下测线 5.166 已施作二衬 Y-004 YK29+390 2006年7月8日下测线 5.196 已施作二衬 Y-005 YK29+400 2006年7月8日下测线 3.566 已施作二衬 Y-006 YK29+430 2006年7月8日下测线 6.724 已施作二衬 Y-007 YK29+460 2006年7月8日下测线 4.567 已施作二衬 Y-008 YK29+490 2006年7月8日下测线 5.165 已施作二衬 Y-009 YK29+520 2006年7月8日下测线 5.147 已施作二衬 Y-010 YK29+550 2006年7月8日下测线 4.968 已施作二衬 Y-011 YK29+580 2006年7月8日下测线 3.929 已施作二衬 Y-012 YK29+610 2006年7月12日下测线 4.929 已施作二衬 Y-013 YK29+640 2006年7月21日下测线 6.266 已施作二衬 Y-014 YK29+670 2006年8月3日下测线 6.232 已施作二衬 Y-015 YK29+700 2006年8月12日下测线 6.762 已施作二衬 Y-016 YK29+730 2006年8月21日下测线 5.943 已施作二衬 Y-017 YK29+760 2006年8月30日下测线 5.210 已施作二衬 Y-018 YK29+790 2006年9月8日下测线 6.675 已施作二衬 Y-019 YK29+820 2006年9月20日下测线 6.248 已施作二衬 Y-020 YK29+850 2006年9月29日下测线 5.394 已施作二衬 Y-021 YK29+880 2006年10月7日下测线 5.159 已施作二衬 Y-022 YK29+910 2006年10月10日下测线 5.122 已施作二衬 Y-023 YK29+940 2006年10月15日下测线 4.989 已施作二衬 Y-024 YK29+970 2006年10月29日下测线 6.262 已施作二衬右 Y-025 YK29+990 2006年11月19日下测线 5.433 已施作二衬 Y-026 YK30+010 2006年11月24日下测线 6.002 已施作二衬 Y-027 YK30+030 2006年11月30日下测线 4.832 已施作二衬 Y-028 YK30+050 2006年12月07日下测线 5.241 已施作二衬 Y-029 YK30+070 2006年12月12日下测线 6.873 已施作二衬 Y-030 YK30+100 2006年12月21日下测线 5.022 已施作二衬 Y-031 YK30+120 2006年12月27日下测线 6.730 已施作二衬 Y-032 YK30+150 2007年1月2日下测线 6.611 已施作二衬 Y-033 YK30+170 2007年1月5日下测线 5.629 已施作二衬 Y-034 YK30+200 2007年1月10日下测线 4.633 已施作二衬 Y-035 YK30+220 2007年1月15日下测线 4.081 已施作二衬 Y-036 YK30+240 2007年3月19日下测线 6.170 已施作二衬 Y-037 YK30+265 2007年3月24日下测线 5.088 已施作二衬 Y-038 YK30+290 2007年3月29日下测线 6.890 已施作二衬 Y-039 YK30+315 2007年4月5日下测线 6.564 已施作二衬 Y-040 YK30+340 2007年4月12日下测线 4.987 已施作二衬 Y-041 YK30+365 2007年4月19日下测线 6.069 已施作二衬 Y-042 YK30+390 2007年5月3日下测线 5.983 已施作二衬 Y-043 YK30+415 2007年5月14日下测线 5.130 已施作二衬 Y-044 YK30+440 2007年5月16日下测线 4.830 已施作二衬 Y-045 YK30+460 2007年5月16日下测线 5.251 已施作二衬 Y-046 YK30+480 2007年5月16日下测线 6.033 围岩基本稳定，可施作二衬 Y-047 YK30+505 2007年6月23日下测线 6.890 围岩基本稳定，可施作二衬 Y-048 YK30+530 2007年7月6日下测线 5.459 围岩基本稳定，可施作二衬 Y-049 YK30+555 2007年7月25日下测线 6.691 围岩基本稳定，可施作二衬 Y-050 YK30+580 2007年9月18日下测线 0.621 围岩尚未稳定，仍须继续观测左洞 Z-001 ZK29+360 2006年7月8日下测线 0.227 已施作二衬 Z-002 ZK29+370 2006年7月8日下测线 0.227 已施作二衬 Z-003 ZK29+380 2006年7月8日下测线 0.147 已施作二衬 Z-004 ZK29+390 2006年7月8日下测线 4.628 已施作二衬 Z-005 ZK29+400 2006年7月8日下测线 2.828 已施作二衬 Z-006 ZK29+430 2006年7月8日下测线 4.254 已施作二衬 Z-007 ZK29+460 2006年7月8日下测线 4.101 已施作二衬 Z-008 ZK29+490 2006年7月8日下测线 2.480 已施作二衬 Z-009 ZK29+520 2006年7月8日下测线 4.932 已施作二衬 Z-010 ZK29+550 2006年7月8日下测线 6.921 已施作二衬 Z-011 ZK29+580 2006年7月8日下测线 3.810 已施作二衬 Z-012 ZK29+610 2006年7月8日下测线 4.537 已施作二衬 Z-013 ZK29+640 2006年7月8日下测线 5.371 已施作二衬 Z-014 ZK29+665 2006年7月8日下测线 4.862 已施作二衬 Z-015 ZK29+690 2006年7月8日下测线 4.815 已施作二衬 Z-016 ZK29+715 2006年7月8日下测线 4.531 已施作二衬 Z-017 ZK29+740 2006年7月14日下测线 4.997 已施作二衬 Z-018 ZK29+770 2006年7月22日下测线 4.959 已施作二衬 Z-019 ZK29+800 2006年7月30日下测线 4.755 已施作二衬 Z-020 ZK29+830 2006年8月6日下测线 5.844 已施作二衬 Z-021 ZK29+860 2006年8月14日下测线 5.473 已施作二衬左 Z-022 ZK29+890 2006年8月24日下测线 5.291 已施作二衬 Z-023 ZK29+920 2006年9月1日下测线 5.242 已施作二衬 Z-024 ZK29+950 2006年9月9日下测线 4.654 已施作二衬 Z-025 ZK29+980 2006年9月17日下测线 4.984 已施作二衬 Z-026 ZK30+010 2006年9月23日下测线 4.881 已施作二衬 Z-027 ZK30+040 2006年10月2日下测线 5.230 已施作二衬 Z-028 ZK30+070 2006年10月6日下测线 4.694 已施作二衬 Z-029 ZK30+100 2006年10月11日下测线 5.491 已施作二衬 Z-030 ZK30+130 2006年10月26日下测线 3.796 已施作二衬 Z-031 ZK30+160 2006年11月10日下测线 4.903 已施作二衬 Z-032 ZK30+180 2006年11月15日下测线 4.840 已施作二衬 Z-033 ZK30+200 2006年11月27日下测线 3.378 已施作二衬 Z-034 ZK30+220 2006年11月30日下测线 4.659 已施作二衬 Z-035 ZK30+240 2006年12月04日下测线 4.679 已施作二衬 Z-036 ZK30+260 2006年12月09日下测线 5.095 已施作二衬 Z-037 ZK30+280 2006年12月13日下测线 4.861 已施作二衬 Z-038 ZK30+300 2006年12月17日下测线 4.351 已施作二衬 Z-039 ZK30+330 2006年
