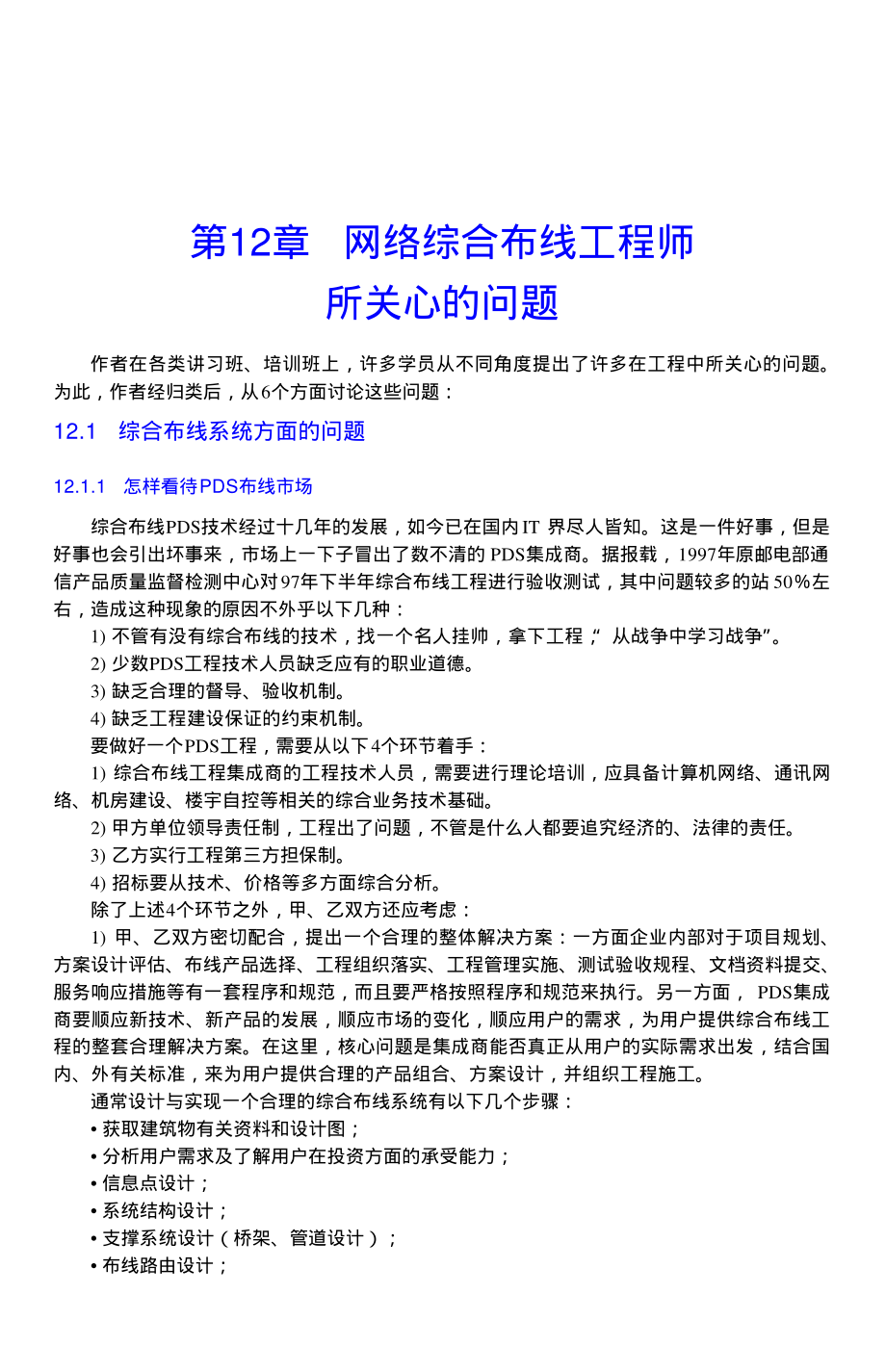

第12章网络综合布线工程师所关心的问题作者在各类讲习班、培训班上，许多学员从不同角度提出了许多在工程中所关心的问题。为此，作者经归类后，从6个方面讨论这些问题：12.1 综合布线系统方面的问题12.1.1 怎样看待P D S布线市场综合布线P D S技术经过十几年的发展，如今已在国内IT 界尽人皆知。这是一件好事，但是好事也会引出坏事来，市场上一下子冒出了数不清的 P D S集成商。据报载，1 9 9 7年原邮电部通信产品质量监督检测中心对9 7年下半年综合布线工程进行验收测试，其中问题较多的站 5 0左右，造成这种现象的原因不外乎以下几种：1)不管有没有综合布线的技术，找一个名人挂帅，拿下工程，“从战争中学习战争”。2)少数P D S工程技术人员缺乏应有的职业道德。3)缺乏合理的督导、验收机制。4)缺乏工程建设保证的约束机制。要做好一个P D S工程，需要从以下4个环节着手：1)综合布线工程集成商的工程技术人员，需要进行理论培训，应具备计算机网络、通讯网络、机房建设、楼宇自控等相关的综合业务技术基础。2)甲方单位领导责任制，工程出了问题，不管是什么人都要追究经济的、法律的责任。3)乙方实行工程第三方担保制。4)招标要从技术、价格等多方面综合分析。除了上述4个环节之外，甲、乙双方还应考虑：1)甲、乙双方密切配合，提出一个合理的整体解决方案：一方面企业内部对于项目规划、方案设计评估、布线产品选择、工程组织落实、工程管理实施、测试验收规程、文档资料提交、服务响应措施等有一套程序和规范，而且要严格按照程序和规范来执行。另一方面，P D S集成商要顺应新技术、新产品的发展，顺应市场的变化，顺应用户的需求，为用户提供综合布线工程的整套合理解决方案。在这里，核心问题是集成商能否真正从用户的实际需求出发，结合国内、外有关标准，来为用户提供合理的产品组合、方案设计，并组织工程施工。通常设计与实现一个合理的综合布线系统有以下几个步骤：获取建筑物有关资料和设计图；分析用户需求及了解用户在投资方面的承受能力；信息点设计；系统结构设计；支撑系统设计（桥架、管道设计）；布线路由设计；绘制布线施工图；编制材料清单；安排工程实施、确定工期进度、计划；加强工程管理（包括施工管理、技术管理和质量管理）；测试及提供竣工文档；用户验收及确定维护方案。工程集成商对上述内容要认真对待，根据具体项目提出具体解决办法和实施措施。靠生拉硬推某一种产品，靠采用不正当竞争手段，靠行政干预等来承接工程项目，都会对工程质量产生负面影响。2)综合布线工程集成商应具备强有力的市场组织能力和售后服务能力。集成商应随时掌握不断变化着的市场行情。根据甲方资金的承受能力，尽可能提供优质的产品。关于成本问题，甲方应该清楚一个道理，当承包商无利可图时，会以牺牲质量为代价来适应甲方的低成本。所以甲方决不可一味强调降低成本，而应把成本控制在适当的价位上，否则到头来吃亏的还是甲方。3)综合布线工程集成商要具备工程组织的能力、工程实施的能力和管理能力。综合布线的工程组织和实施是实践性很强的工作，具有阶段性、经验性和工艺性。这是一个系统工程，要把一个优化的综合布线系统设计方案最终在智能大厦中完美体现，工程组织和实施是一个十分重要的环节，有以下步骤：施工方案、施工图设计；系统所有材料的选配；综合布线工程与土建工程在工期进度上的配合方案；预埋管线、桥架敷设；线缆敷设；连接件安装；测试；验收。综合布线的工程管理是工程集成商将一完整系统交给客户的重要环节：工程施工管理（包括进度安排、界面管理和组织管理）；工程技术管理（包括技术标准和规范管理、安装工艺和技术文件管理）；工程质量管理（包括施工图的规范化和制图质量标准、管线施工的质量检查和监督、配线规格的质量检查和要求、系统验收的标准、办法和步骤等）。为了更好地保证工程质量，应当做好从项目选项、方案设计到工程组织、工程实施、工程管理一条龙服务，而不宜采用包工包料的做法。包工包料，难以保证工程质量。4)综合布线工程集成商应有齐备的测试设备和测试规程。综合布线工程的测试，从工程角度说可以分做两类：验证测试与认证测试。验证测试一般是在施工过程中由施工人员边施工边测试，测试中发现问题就随时纠正，以保证所完成的每一个连接的正确性。认证测试是指对布线系统依照标准，进行逐项检测，以确定布线是否能够达到设计要求，包括连接正确性和电气性能测试。测试工程中最重要的是要组织一个严肃、认真、负责的测试小组，按照国际标准、使用专业测试仪器进行测试，对每一条链路都给出测试报告。测试水平的高低是检验集成商的能力所在，也是检验工程质量是否合格的有效手段。有能力的集成商有较齐备的测试设备。5)综合布线工程集成商应有较丰富的工程经验。工程经验是决定工程质量的重要前提，尤第12章计网络综合布线工程师所关心的问题计计381其在当前激烈的市场竞争中，工程经验的有无和多少对于保证工程质量起到关键作用。一个人阅读过综合布线的书以后，只能说他了解一些综合布线的知识，并不一定保证他可以实施综合布线，工程实践过程中，随时可能出现任何问题，而这些问题是任何书本上也查不到的，这时只能靠现场工程师的经验当场解决，一个没有经验的人则可能会束手无策，显然甲方应选择有丰富经验的集成商。12.1.2 怎样看待系统集成和系统集成商系统集成这一名词，在国内市场叫了多年，但真正的系统集成商并不多，是什么原因呢？作者认为主要有几个方面的原因在制约着。1)系统集成商不是为一个公司或几个人就能做的，它需要拥有一批多专业的技术人员，也就是说“多兵种”的“合成军”，而且要有一定的工程经验和经济实力。2)从技术角度来看，计算机技术、应用系统开发技术、网络技术、控制技术、通信技术、建筑装修等技术，综合运用在一个工程中是技术发展的一种必然趋势。系统集成商就是要根据用户提出的需求，为用户做一个完整的解决方案，不仅仅是要在技术上实现用户的需求，同时还要对用户投资的实用性和有效性进行有效的分析，对用户的技术支持，培训有所保障。还应具有从技术规范化、工程管理科学化等多方面知识。更重要的是，系统集成商具备所服务的客户行业的专业知识、专业技能以及丰富的集成经验是极为必要的。3)目前国内系统集成市场上，除公开竞标的项目，确实还有靠关系，背景等拿项目的，除了大型的、复杂的工程之外，确也存在象搭积木似的项目。并且，系统集成就是一个综合性的工程，其涉及的不仅仅是技术和设备的问题，而且还涉及到方方面面的关系问题。在这样一个市场背景之下，给新人进入留下了巨大的活动、发展空间。4)由于系统集成行业的市场容量巨大，类型较多，涉及到的行业也非常多的，与硬件产品一样有着低、中、高档之分，有将各种计算机及联网设备简单搭接起来的工程，也有设计、规划、采购、安装、调试、维修、培训、服务的系统工程，对于具备不同实力的厂商都可以有不同的项目可做。5)对于系统集成的商业利润，一般来说，系统集成的利润包括硬件、软件和集成三部分利润，其中硬件的价格透明度高，利润较低，而软件和集成的利润占整个项目利润的绝大部分。这就要求集成商不但要具有对硬件安装支持的能力，更重要的是，还必须具备对相关软件的开发能力以及对客户业务的熟悉和理解。6)投资与夺标问题。一个系统集成项目，在签约后，一般来讲，系统集成商要投资额度达5 08 0，而且工程周期长，在这过程中要花费大量的人力、物力，尤其在夺标过程中花费了物力、人力若不中标，则付之东流，这就要系统集成商具有相当的经济实力。作者认为：系统集成不容易做好，系统集成商更不容易做。12.1.3 局域网建设过程中的有关问题1.如何正确选择布线材质聚氯乙烯材质（P V C）和阻燃、低烟、无毒材质（L S F R Z H）目前，我国人民对环境保护越来越重视，对自身生存环境的质量要求也越来越高，但是，生活质量的基本前提是生存的安全性。许多人还没有意识到正确选择网络布线系统中的材料，以便在危机发生的时候能够最大限度地保护人的安全可靠性。在德国杜赛尔多扶机场发生了一场大的火灾，1 6人死亡，6 0多人因为呼吸过多的烟雾被送往医院。事故起因是由于大厅中布置的有毒（含卤化物）线缆所致。在现有的网络工程中，绝大多数线缆含卤化物，当它们燃烧时，382计计网络综合布线系统与施工技术会产生有毒烟雾。烟雾中的有害物质会伤害人的眼睛、鼻子、嘴和喉咙；同时，这些烟雾还会引起严重的呼吸困难。很多受害者正是因此而未能逃离火灾现场而遇难。目前在布线产品的材料选择上，除了要考虑与网络应用相关的性能指标外，一个非常重要的性能就是选择阻燃、低烟、无卤的材质。I S O关于阻燃、低烟、无卤的材质有以下标准：阻燃：关于阻燃的标准是IEC 60332-1和 IEC 60332-3C，与易燃的材料相比，可以大大减低火势曼延的速度。更重要的是，救生器件会更容易将火焰隔离开来，同时还会大大降低火灾引起的一系列连锁的危险。低烟：关于低烟的标准是 IEC 61034，与传统的P V C产品相比，会产生少得多的烟雾，使得逃生者大大地增加了生存的机会。无卤：关于无卤的标准是 IEC 60754，与含卤的材料相比，当符合无卤标准的产品在燃烧时，不会有氯气、氟气、氯化氢等有腐蚀性的气体产生。这些气体除了会对人体造成伤害以外，还会腐蚀设备。对于上述标准做一简单介绍：IEC 61034标准，这是一个在一定条件下，对烟雾密度的测量标准。IEC 60332-1标准的测试环境是对一根独立的垂直放置的绝缘线进行测试。把一个燃烧气枪放置在与线缆成4 5度角的位置上，燃烧气枪燃烧一分钟后熄灭。该标准规定，被燃烧的绝缘线缆在此测试条件下必须能够自行熄灭。并且被燃烧的线缆部分不能超过距离最上端的线缆固定处5 0 m m的地方。IEC 60332-3 CAT.C标准，该标准的测试环境是对一簇线缆进行测试。这是一个全面的防火测试，整个测试是在一个4 m高的柜子中进行。这个C AT.C的测试需要用每米1.5 L的易燃物帮助测试，燃烧的时间是2 0 m i n，该标准规定，在此测试条件下，允许火焰延伸的最大距离是不超过燃烧气枪底边以上的2.5 m。IEC 60754标准，该标准是对从线缆取出的聚合物材料燃烧时所发出的卤酸气体的量进行测定。总之，为了安全起见，采用阻燃、低烟、无毒的布线材料是十分重要的。但是，付出的代价是比普通的材质贵约1 02 0的价格。2.怎样才能做到优质布线布线工程应在国家有关标准的基础上，结合国际布线产品发展方向和国际有关标准，从产品生产商、供货商、系统集成商和用户等不同角度出发，对综合布线工程的最终用户提出了保证优质工程的途径：1)优质的产品是保证工程质量的前提，应选择符合国际标准的产品。2)选择管理严格的供货渠道，保证货源的可靠性和及时供货。3)选择专业技术强、作业正规的系统集成商是保证工程质量的关键。4)性能价格比是衡量布线系统的重要指标，不能片面追求低价，既要考虑目前的要求，又要考虑未来发展的需要。5)要重视布线工程结束后对所有信息点的测试。6)综合布线集成商应提供详细的技术文档。3.为什么要进行网络分段在以太网1 0 B A S E-5中物理层标准规定了一个局域网最多网段数为 5。每个网段的最大站点数是1 0 0，网段的最大长度为5 0 0 m。因此，对于使用局域网的一个部门来说，把一个逻辑上单一的L A N分成若干分离的L A N来调节负载有时是必要的。另外，有时两台机器的距离太远，即第12章计网络综合布线工程师所关心的问题计计383使敷设电缆不成问题，但由于网上信息延迟太长，会影响网络的正常运行。解决的办法也是把一个大的L A N划分成若干个区段（更小的局域网）。从网络的安全可靠性出发，将大的网络划分成较小的网络后，有利于隔离故障，也有利于保护大网内各个区域的安全保密性。4.综合布线时为什么要重视综合串扰、平衡性和回波损耗在进行综合布线系统测试时，应注意综合串扰、平衡性和回波损耗问题。综合串扰是指一对以上线缆同时传输时，各线对间串扰的和。平衡性是指电缆和连接件的平衡性。平衡性类似于阻抗，它的好坏是衡量电磁兼容性（E M C）的重要参数。一般采用纵向变换损耗（L C L）和纵向转移损耗（L C T L）两个参数来定义其平衡性。回波损耗（S R L）是衡量链路全程结构是否一致的重要参数。它主要是由于链路中阻抗不均匀性引起的，通常发生在接头和插座处。在高速全双工网络中次参数非常重要。5.常听到5类布线系统能支持1 5 5 M b p s，但EIA/TIA 568A和I S O 11 8 0 1只规定线缆的性能至1 0 0 M H z，原因是什么？首先要知道M H z和M b p s的区别。M H z描述的是电子的信号，是频率的单位，通常叫做带宽。M b p s描述的是吞吐量，是传输速率。举一个形象的例子，带宽相当于公路，而速率则是在路上跑的车。显然，路越宽（带宽越高），则路上容纳的车越多，传输量越大；类似地，在特定宽度的路上，车速越快（速率越高），传输量也越大。在1 0 0 M H z带宽的5类线缆上，可以传输1 5 5 M b p s的信息量（AT M），甚至1 0 0 0 M b p s（千兆位以太网）的信息流都是可能的。6.有些线缆厂家宣称其线缆带宽达到3 5 0 M H z，这对布线系统性能有什么意义？EIA/TIA 568A标准修订后，将5类U T P带宽标准定为1 0 0 M H z、超5类U T P的带宽标准定为1 0 0 M H z、6类U T P的带宽标准定为2 0 0 M H z。在竞争日益激烈的市场上有些厂家，特别是一些著名的厂商当然会把自己的产品质量定位在高于标准之上，这是可能的，象美国西蒙公司就是这样。在综合布线工程中采用优质线缆和连接件，除了可以保证满足当前的需要以外，更可以为今后1 0至2 0年的发展留有充分的余地。综合布线工程是大楼“神经系统”的基础，应保证在1 5到2 0年内不落后，因此，系统集成商应尽量选用优质产品，通常，这些优质产品在性能指标上都会超过国际标准的规定。7.在水平布线通道内，通讯电缆与电源电缆的最少距离应为多少？在综合布线工程中与电磁干扰源相遇是很平常的事情。一般可按表 1 2-1中所指出的距离处理。原则上应该是尽量远离，实在离不开时可采取屏蔽措施。表12-1 综合布线与电磁干扰源之间的距离电磁干扰与综合布线接近状况最小间距（c m）3 8 0 V以下电力电缆与线缆平行敷设1 3 5 k VA有一方在接地金属槽中3 0双方都在接地金属槽中1 5日光灯与线缆接近3 0配电箱与线缆接近 1 0 0变电室尽量远离 2 0 0384计计网络综合布线系统与施工技术8.对连接超长距离的1 0 M网络的办法在连接超过1 0 0 m到5 0 0 m左右距离的1 0 M网络时，工程中一般有3种办法，它们是：1)使用中继器。使用细缆，加上 34个中继器就可以达到5 0 0 m。若是双绞线则可以使用H U B（集线器）来延长传输距离，但最多可达1 8 0 m。2)使用粗缆。粗缆的连接距离可达5 0 0 m。通过中继器最多可连接5条粗缆，网络总长度可达2 500m。3)使用光缆和介质转换器。转换器可将R J 4 5头或A U I端口转换为光纤接口。多模光纤可将网络传输距离扩大到2 500m，单模光纤可将网络传输距离扩大到3 000m。9.电厂综合布线需要考虑的问题电厂是电磁干扰比较严重的地方。在选择布线系统时应慎重考虑。一般来说有以下几种处理办法。1)采用屏蔽线缆系统（S T P）。采用此种办法时应注意，从工作区信息插座、连接线缆、到电信间的配线架和机柜，必须整个系统都是屏蔽的，且屏蔽层必须保证整体的电气性能的连接，不能有断裂处，否则起不到屏蔽作用。这种办法价格高、施工困难。2)采用金属桥架和管道做屏蔽层，线缆仍使用非屏蔽双绞线（U T P）。这种办法要求整个桥架系统必须保持电气性能上的连接，而且必须有良好的接地措施。这种屏蔽措施是一个好办法。即起到了屏蔽作用，又不增加成本。3)采用光缆。光缆具有极强的抗电磁干扰能力。但是因为光缆及端接设备价格较高，目前在综合布线工程中通常仅用做主干布线。光纤到桌面还只是一种美谈。因此，我们建议，在电磁干扰严重的地方，主干采用光缆。水平干线采用金属桥架和管道做屏蔽层的 U T P布线。10.5类布线系统能否支持前兆位以太网的应用？许多用户都非常关心，现在的5类、超5类布线系统，将来能否支持前兆位以太网的应用的问题。对于这个问题IEEE 802.3主席 G e o ff Thompson先生指出：IEEE 802.3 ab/1000Base-T工作组将要研制出新的D S P信号处理技术，在5类信道上传输千兆位应用达到1 0 0 m。美国西蒙公司的技术副总裁，西蒙先生指出：使用超 5类系统完全可以支持千兆位以太网应用。但是，如果是使用 5类布线系统，要确定其是否支持千兆位以太网应用，则需要对该布线系统进行测试，特别要测试新的测试标准所增加的测试项目，如：综合近端串扰、回波损耗、等效远端串扰、综合等效远端串扰等。如果测试结果满足新的测试标准的要求，该布线系统就可以支持千兆位以太网应用。我们以为，实际上这与综合布线工程中选择的线材厂商和施工质量有关。若由高水平的综合布线集成商来组织工程施工，并且采用的是国际著名厂商的布线产品，那么该5类布线系统就可以支持前兆位以太网，否则，无法保证支持。12.1.4 为什么要建设屏蔽局域网当今时代，建设现代化的局域网，一种是非屏蔽的，一种是屏蔽的。对于要不要建设屏蔽局域网，业界曾有过讨论。现在，我们从两个方面来分析。第一，综合布线中的屏蔽与非屏蔽问题。第二，建设屏蔽局域网的因素。综合布线中的屏蔽与非屏蔽问题。在网络布线过程中不可避免地要遇到。许多业界人士对这一问题都有相应论述，例如西蒙公司的综合布线屏蔽还是非屏蔽和计算机世界刊登的屏蔽与非屏蔽的误区。现分别叙述如下。第12章计网络综合布线工程师所关心的问题计计3851.综合布线屏蔽还是非屏蔽(1)屏蔽的目的屏蔽系统是为了保证在有电磁干扰环境下系统的传输性能，这里的抗干扰性应包括两个方面，即抵御外来电磁干扰的能力以及系统本身向外辐射电磁干扰的能力。对于后者而言，欧洲通过了电磁兼容性测试标准 E M C规范，而对于前者，目前还没有定量的标准规定在外部电磁场强达到多少V/M的情况下应该采用屏蔽。虽然从理论上讲，在线缆和连接件外表包上一层金属材料屏蔽层，可以有效地滤除不必要的电磁波（这也是目前绝大多数屏蔽系统采用的方法），然而，这种方法的有效程度到底如何呢？(2)理想与现实的差距对于屏蔽系统而言，单单有了一层金属屏蔽层是不够的，更重要的是必须将屏蔽层完全良好地接地，这样才能把干扰电流有效地导入大地。但是，实际施工时，屏蔽系统存在一些不可忽视的困难：由于屏蔽系统对接地的苛刻要求，极容易造成接地不良，比如接地电阻过大、接地电位不均衡等，这样在传输系统的某两点间便会产生电位差，进而产生金属屏蔽层上的电流，造成屏蔽层不连续，破坏其完整性。这时，屏蔽层本身已经成为一个最大的干扰源，因而导致其性能反而远不如非屏蔽系统。屏蔽线在高频传输时，需要两端接地，这样更有可能在屏蔽层上产生电位差。由此可见，屏蔽系统本身的要求，恰恰构成保证其性能的最大障碍。一个完整的屏蔽系统要求处处屏蔽，一旦有任何一点的屏蔽不能满足要求，都势必会影响到系统的整体传输性能。可是，目前市场上还很少有网络集线器或计算机本身拥有屏蔽支持，所以很难实现整个传输链路的屏蔽。(3)屏蔽与非屏蔽，哪个更先进目前国际上（欧、美两大阵营之间）存在着屏蔽系统与非屏蔽系统优劣的争论。采用屏蔽系统或非屏蔽系统，很大程度上取决于综合布线市场的消费观念。在欧洲占主流的是屏蔽系统。然而，在综合布线使用量最大的北美，则坚定地推行非屏蔽系统。因为无论是屏蔽系统还是非屏蔽系统，只要是经过符合标准的完善设计及安装，都可以达到满意的效果，只不过考虑到价格、安装时的难易要求等因素，北美认为，在高容量主干及严重干扰条件下使用光纤更为实际。(4)对用户的建议针对国内的实际情况，我们建议用户在对各种因素进行全面均衡时，有必要仔细考虑下述问题：目前屏蔽式8芯插头尚没有标准，不同厂家之间的插头/插座之间的兼容问题、屏蔽的有效程度及插头的接触面能否长期保持稳定等方面都没有定论。屏蔽系统倘若安装不当，达不到整体的屏蔽完整性，其性能将比非屏蔽更差。目前没有现场测试屏蔽有效程度的方法。我们认为，U T P（非屏蔽双绞线）是目前较为成熟、可靠的综合布线技术，在通常情况下完全可以满足在干扰环境下的使用需求。如果干扰较大，可采用金属桥架和管道做屏蔽层的布线方法，就可以满足屏蔽的要求。如果使用环境存在极为严重的干扰，建议直接使用光缆，以满足严酷的E M C要求。2.屏蔽与非屏蔽的误区当U T P应用在结构化布线系统上并广泛地被世界接受时，一些有关使用屏蔽式电缆的误区相继出现，令用户感到混乱和不安。误区一：当频率高于3 0 M H z时，U T P电缆不能符合E M C的要求；或当频率高于30 MHz时，386计计网络综合布线系统与施工技术必须使用STP 电缆。事实一：差分传输信号频谱（D i fferential Transmitted Signal Spectrum）与放射性能（Radiated Emission Performance）的关系取决于以下因素：印刷电路板的设计；输出过滤器和磁场特性；注明的信号强度；使用的通信协议；信号端的平衡（L C L）；传送铜线及信号端注明的普通模式阻抗；连接件的屏蔽有效程度。以上误区与信号频谱使用的屏蔽无关。SYSTIMAX SCS 384A宽带视频转换器已经测试并保证高致5 5 0 M H z的高频率，符合EMC 标准。误区二：F T P电缆有U T P电缆的所有平衡特性，并加额外的屏蔽保护。事实二：当在U T P电缆上加上屏蔽时，以下情况便出现：屏蔽改变了整条电缆的电容耦合，从而衰减增加；平衡（L C L）降级。平衡降级将在电缆内的绞线上引起强大的耦合普通模式信号，从而在屏蔽层上引起强烈的耦合。因此，屏蔽必须有良好的接地。而完全屏蔽的连接件必须有正确终端，否则这普通模式信号会使系统发出辐射。当频率增高时，情况更严重。误区三：屏蔽式电缆决定了系统的整个E M C性能。事实三：一个屏蔽系统只是跟其最弱的E M C元件差不多。在屏蔽系统中，最弱的链路为跳接面板、连接器信息插座以及设备界面本身。误区四：屏蔽电缆可在任何频率防止干扰。事实四：在低频时，屏蔽电缆所产生的噪音，至少跟非屏蔽电缆产生的一样高。例如0.1 c m厚的铝或铜屏蔽，在5 0 M H z频率（电源电缆）只能提供约 1 d B损耗（这与减低噪音 1 0的效果相当）。误区五：屏蔽式电缆只需在一端接地即可。事实五：只有当频率低于 1 M H z时，这才是事实，当频率高于 1 M H z时，E M C认为最好在多个位置接地，一般至少应作到两端接地。误区六：为了安全的理由，必须使用屏蔽电缆。事实六：由英国政府及一家有名的电脑厂商的一项合作研究表明，电脑安全的问题主要是由于不小心或有恶意的职员所造成的（例如电脑资料窃贼、电脑病毒、未经批准的闯入等）。由V D U s及电脑荧屏引致的辐射比由电缆引致的辐射更大。误区七：安装完全屏蔽的布线系统，可使用较便宜的电子硬件。事实七：电子硬件即芯片的价格主要取决于其生产数量。根据世界性的有关布线系统市场的统计资料分析显示，U T P在双绞线电缆市场上占了8 2，S T P、F T P各占8，因而U T P电子硬件将更经济。总之，基于上述事实，有关屏蔽式电缆较优越的认识是站不住脚的。用户不可能知道屏蔽式系统的性能是否如其所说的一般，皆因目前根本没有标准可测试安装后屏蔽系统的屏蔽有效程度。这是一个大问题，因为屏蔽系统的安装是很困难的，而金属箔屏蔽电缆在安装时或日后使用时亦很容易破损。第12章计网络综合布线工程师所关心的问题计计387贝尔实验室的研究已一次又一次地显示，U T P是最适合使用在商业楼宇环境中的结构化布线系统，而SYSTIMAX SCS UTP安装不用另外考虑屏蔽的效能，就可以达到与完美屏蔽系统同样的E M C要求。在恶劣环境下，最好使用光缆，使布线系统达到完美的 E M C性能。建设局域网的因素：目前，世界上对非屏蔽和屏蔽布线系统的争论仍在继续。北美和其他世界上大多数地区推崇非屏蔽系统，而欧洲则大力推行屏蔽系统。从实质上讲这只是消费观念的不同。目前，U T P完全可以用于强干扰的环境。非屏蔽系统具有以下特点：安装简单，维护方便，经过正规培训的公司较多；整体价格便宜；非屏蔽双绞线的设计可很好地抗干扰，著名厂商的 5类线带宽可达3 5 0 M H z,完全可以支持622Mbps AT M或千兆位以太网应用。对非屏蔽系统，目前已有国际标准，保证了应用兼容性。美国数百万工程应用也证明了非屏蔽系统的可用性。作者认为：应视具体情况来确定建设屏蔽的还是非屏蔽的布线系统。对于公安、银行等保密性强的单位可建设屏蔽的局域网，因为有以下因素的影响：(1)干扰电缆和设备通常会干扰其他的部件；或者被其他干扰源所影响，从而破坏数据的传输。严重时，干扰甚至会导致整个系统完全瘫痪。根据PREN 50174规定，一些干扰源列举如下：功率分配 荧光灯照明 无线电传送设备（无线电话、无线电台、电视）UTP对U T P电缆 办公设备（复印机、打印机、电脑、碎纸机）雷达 工业机器（发动机等）线缆绞合只能保护电缆不被磁场干扰，但不能使其不被电场干扰。然而，许多干扰源发射的是电场或电磁场（辐射场），因此，只有屏蔽才能使网络免受所有干扰源影响。对于高于1 0 M b p s和1 0 M H z的高速率、高频率应用，数据传输越灵敏，屏蔽性就变得越重要。机械地限制绞合长度会使绞合的效果减弱，绞合仅能有效地适应 3 0至4 0 M H z的数据传输。由于安装过程中对电缆的拉力和其他类似弯曲半径等因素的影响，会使 U T P的均衡绞度遭到破坏。然而，屏蔽可以补偿这种影响，它可以被看作是一种电磁和机械保护。(2)窃听潜在的窃听者、骗子和程序狂在不断增加。他们可以拦截 U T P线缆上传输的信息，从而引起严重的破坏和损失。使用了屏蔽线缆及元件的屏蔽网络则可以明显地降低周围环境中的电磁能发射水平。如果没有物理连接，而只将U T P线缆当作传送天线时，U T P线缆是很容易被拦截的。屏蔽双绞线（S T P）则由于它较低的散射而很难被拦截。在大多数不被保护状态下，窃听者只需要一部雷达接收器、电子信号发生器和一台便携式计算机，在几百米距离内，就可以进行数据拦截。加密和解密是保护网络的另一种解决方式，但它需要较大的网络发射功率，且其配套软硬388计计网络综合布线系统与施工技术件配置非常昂贵。选择加密的花费将比一开始就安装屏蔽电缆高很多。不敷设屏蔽电缆，这种不安全感将会一直存在。与非屏蔽电缆相比，屏蔽电缆由于其较低的辐射而保护网络免受窃听。从发射保密性的角度来说，电缆的屏蔽应是首要选择，在个别情况下，加密可作为辅助措施使用（比如用于军事应用）。(3)屏蔽系统的实施根据国际标准I S O 11 8 0 1，屏蔽必须是从传送器到接收器的全程屏蔽。安装电缆、信息插座和连接插头都必须屏蔽。包括工作区和设备电缆（连接电缆）等在内的所有元件都应仔细挑选、正确安装和连接；并且要保证整个屏蔽系统在电气性能上的整体连接，具有良好、可靠的接地；不能有任何断裂处，否则断裂部分会造成天线效应，不但不能屏蔽，反而效果更坏。(4)屏蔽原理单独的绞合线对或4线对组可以有一个金属屏蔽层。不同的线对或4线对组可以在金属屏蔽后置于一起。屏蔽旨在增加与电磁化外界的间距。就屏蔽本身而言，它可将线对或 4线对组自身之间的串扰减少到最低程度。这些将根据集肤反应由反射和吸收完成。反射：金属屏蔽能够有效地反射来自内外界的大量入射场。集肤效应：在一定的频率下，屏蔽能够在需要的信息与外界干扰之间提供近乎完美的间距。集肤效应保证了干扰电流只在屏蔽层外通过，因为它不能透过屏蔽层并有一段短的距离（集肤深度）。上述间距的频率取决于屏蔽层的材料和厚度。12.1.5 如何选择屏蔽与非屏蔽系统关于如何选择屏蔽系统与非屏蔽系统的问题，一直困扰着许多用户。下面我们将从屏蔽双绞线与非屏蔽双绞线技术的差别来阐述它们的应用。为了能够适应网络技术的发展，国际标准化组织I S O/I E C制定了一系列的布线标准，I S O 11 8 0 1标准中定义了5类线缆的带宽是1 0 0 M H z，正在讨论中的修订标准还定义了 6类线缆的带宽是2 0 0 M H z、7类线缆的带宽是6 0 0 M H z。需要指出的是，线缆的带宽（M H z）和在线缆上传输的数据的速率（M b p s）是两个截然不同的概念。M b p s衡量的是单位时间内线路传输的二进制位的数量；而 M H z衡量的是单位时间内线路中电子信号的震荡次数，对于 5类双绞线，其带宽为1 0 0 M H z，因此，任何应用于5类线的网络系统都应以低于1 0 0 M H z的信号来传输数据，才能比较稳定可靠。网络系统中的编码方式建立了带宽与速率之间的联系，优秀的编码方案能够在有限的带宽下高速地传输数据。几年前，I E E E曾经利用一种被称为C a p 6 4的编码方式在5类双绞线上进行了6 2 2 M b p s的数据传输实验。正在制定过程中的前兆位以太网 1 0 0 0 B a s e-T，也是在5类线缆的基础上要传输1 0 0 0 M b p s的数据。然而，当信号以很高的频率在线路中传输时，如果不采取一定的措施，仍将因为外界电磁干扰和线缆自身内部的串扰产生大量的传输错误，从而降低系统的性能，就像许多网络管理员不愿意在3类线缆上运行1 0 M网络系统一样，他们发现在 5类非屏蔽双绞线上运行 1 0 0 M网络系统的性能也并非他们所想象的那样快、那样可靠。那么，使用屏蔽的双绞线的情况会怎么样呢？使用6类非屏蔽双绞线又当如何呢？I B M的La Gaude 实验室针对这个问题进行了严格的实验，实验的目的是比较非屏蔽双绞线和屏蔽双绞线在实际的网络系统中受强电器和强电线路的影响而产生的传输错误率。网络系统采用AT M 1 5 5，并让其持续工作在 1 2 0 M b p s的速率下。实验遵循 E N 8 0 1-4标准，对象是I B M的第12章计网络综合布线工程师所关心的问题计计389S F T P和UTP 5类系统及另一厂家的U T P 6类系统。当干扰源产生的交变信号的强度从2 0 0 V逐渐提高到3 5 0 0 V时，SFTP 5类系统中传输的数据信号均未发生任何错误。而在 5类U T P系统中，情况就没有这么好了：当电压升高到 2 0 0 V时，U T P系统就开始产生数据错误和丢失。在实际应用中线缆经常会与强电线缆敷设得很近，强电线路中的2 2 0 V交流电便成为影响布线系统性能的重要的干扰源。测试结果如表 1 2-2所示。表12-2 UTP5、U T P 6、S F T P 5测试结果干扰源U T P 5类U T P 5类U T P 6类U T P 6类S F T P 5类S F T P 5类错误率剩余流量错误率剩余流量错误率剩余流量0 V01 2 0 M b p s01 2 0 M b p s01 2 0Mb p s2 0 0 V1 2 5 0 0 b p s9 M b p s6 5 0 0 M b p s1 5 M b p s01 2 0Mb p s5 0 0 V2 5 0 0 0 b p s1 0 M b p s1 2 0 0 M b p s1 0 M b p s01 2 0Mb p s5 0 03 5 0 0 V未测未测未测未测01 2 0Mb p s网络设备发现传输过程中的错误后，会耗费大量的时间用于重发和恢复这些错误的数据，从而使实际的可用流量受到极大的影响，这就恰恰证实了那些网络管理员的担心。由于R J 4 5插头（座）的性能的改进和线缆信噪比的提高，6类非屏蔽系统的传输误码率比5类系统降低了一半，但是，仍然使网络传输速率受到了很大影响。事实证明，当网络系统的传输要求越来越接近布线系统的带宽极限，消除外界对系统的电磁干扰就越发重要。综上所述，当网络布线环境处在强电磁场附近时（例如发电厂、变电站等），布线系统可采用屏蔽系统，以保证网络信息的正常传输。根据环境电磁干扰的强弱，通常可以分三个层次采取不同屏蔽措施。在一般电磁干扰的情况下，可采用金属桥架和管道屏蔽的办法，即把全部线缆都封闭在预先铺设好的金属桥架和管道中，并使金属桥架和管道保持良好的接地，这样同样可以把干扰电流导入大地，取得较好的屏蔽效果，而且还可以节省大量资金。在存在较强电磁干扰源的情况下，可采用屏蔽双绞线和屏蔽连接件的屏蔽系统，再辅助以金属桥架和管道，一般也可取得较好的屏蔽效果。在有极强电磁干扰的情况下，可以采用光缆布线。采用光缆布线成本较高，但屏蔽效果最好，而且可以得到极高的带宽和传输速率，采用光缆布线的网络在2 0年内可保证其具有先进性，网络不会因布线系统落后而淘汰。12.1.6 如何看待1 5、2 0、2 5年保证在综合布线市场上，厂商起先提供 8年保证，后来又上升到 1 5年保证，现在有一些公司已经开始提供2 5年保证了。保证究竟是怎么回事？厂商依据什么确定多少年保证时间？我们都知道，目前的计算机技术以1 8个月左右为一个周期，设备更新很快。任何保证都不能跟上最新的技术的发展。比如说，软盘开始是 8英寸、后来发展到5英寸、接着是3英寸，现在是大量使用C D光盘。C P U也是如此，从8 0 8 6到2 8 6、3 8 6、4 8 6、5 8 6，奔腾1、奔腾2和奔腾3代，厂商曾信誓旦旦地说：“终身保修”，但现实又如何呢？硬件的生命周期如此短暂，保证期却大大超长，显然这在很大程度上不过是一种推销策略而已，我们切不可盲目相信。对 1 5年保证、2 0年保证、2 5年保证主要看中的应该是：1)保证在 2 5年内综合布线系统满足E I A/T I A 5 6 8 A，也就是说，2 5年内能够按照T I A/E I A 5 6 8 A标准升级。2)25年内若产品质量有问题，保证免费更换，包工包料。3)施工建设单位必须有很高的信誉，不会因某种原因消失。390计计网络综合布线系统与施工技术4)产品必须通过认证，是名牌厂商生产的。5)严格遵照E I A/T I A标准进行设计、安装和测试。6)施工单位应能向用户提供长久的技术支持和服务。7)施工完毕，应提交完整的技术文档和资料，包括严格的测试报告。对综合布线工程而言，既要保证布线产品质量，又要保证施工过程的工艺质量。一般来说，选择一个信誉高、可靠的布线系统集成商，比盲目相信经销商的多少年保证期更为重要。12.1.7 选用网络布线方案的建议目前，正常情况下，大、中型网络综合布线系统一般都采用招标的方式进行，这就提出了如何评审布线系统方案以及怎样在众多方案中选择方案的问题？针对上述问题我们发表一点自己的看法，仅供用户参考。1.通过招标来收集方案综合布线是大型建筑中的神经系统的基础性工程，一般来说，它至少应该保证提供 1 5年2 5年以上的使用期，在保证期内，不管科学技术有多大的进步和发展，综合布线的基础设施和投资都不至于被淘汰。因此，大、中型网络的综合布线工程用户应给予充分重视。鉴于当前综合布线市场的良莠不齐，产品复杂多样，面对着布线厂商花花绿绿的广告、毫无根据的誓言、保证，各种各样的攻关手段，稍不留神就会上当。由于选择了素质不高的布线厂商，而给综合布线工程造成损失的例子难道还少吗？解决这个问题的方法就是通过招标来解决。在招标过程中，始终坚持公开、公正、公平的原则。通过公开招标，将标书发给有实力、有技术、有资金的可靠、专业化的单位。由这些参加单位，根据标书提出自己的网络综合布线方案，再从一批方案中由单位领导和专业技术人员共同选择最佳方案。2.投标对象的选择网络建设的单位在招标时，要尽可能避免内定承包单位，应全面衡量投标单位的技术水平、经济实力、后援保证能力。目前，国内综合布线市场上大大小小的公司很多，有强者也有弱者，他们在经济实力、技术水平、管理水
