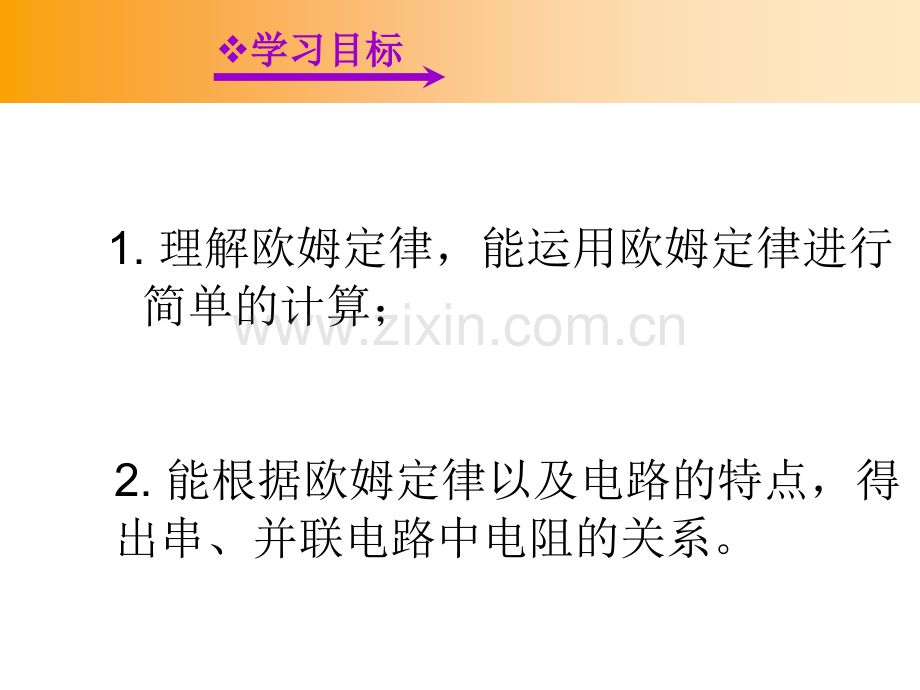

物理物理物理物理 九年级（上）九年级（上）九年级（上）九年级（上）第十七章第十七章第十七章第十七章 欧姆定律欧姆定律欧姆定律欧姆定律人民教育出版社义务教育课程标准实验教科书人民教育出版社义务教育课程标准实验教科书欧姆定律在串、并欧姆定律在串、并欧姆定律在串、并欧姆定律在串、并联电路中的应用联电路中的应用联电路中的应用联电路中的应用 1.理解欧姆定律，能运用欧姆定律进行简单的计算；v学习目标学习目标2.能根据欧姆定律以及电路的特点，得出串、并联电路中电阻的关系。v重点难点重点难点1.会利用欧姆定律来计算简单的串、并联电路中的电压、电流或电阻。2.会熟练运用串、并联电路中的电阻、电压、电流的关系进行计算。v 学习内容一学习内容一 欧姆定律在串、并联电路中的应用阅读课本P83P84页文字内容与插图，基本概念、定义用红笔作上记号。v学习指导学习指导v 自学检测1.串联电路中电流关系是：_电压关系是_。2.并联电路中电流关系是：_电压关系是_。I=I1=I2U总=U1+U2I总I1+I2U总U1=U2v 合作探究 在此电路中，电流、电压之间存在什么样的关系？1.看P83页的例题1分析:这是一个什么电路？要求出这个问题需要知道哪些已知条件？这是一个串联电路，要求流过R1的电流。因为串联电路中电流处处相等，所以只要求出电路中的总电流就知道了R1的电流。2.推导：在串联电路中U总=U1+U2 而U1=IR1 U2=IR2 v 合作探究所以可以得到 U总IR1+IR2=I(R1+R2)，则电路中的总电流 3.代入数值，求出问题1的电流，用同样的方法求出问题2的电流。v 合作探究4.通过计算这道题，我们能发现在串联电路中，电路的总电阻与各个用电器的电阻有什么样的关系？试推导。R总=R1+R2 5.想一想：为什么在串联电路中，总电阻比任何一个分电阻的阻值都要大？把几个电阻串起来相当于电阻变长了，而在材料，横截面积一定时，导体越长，电阻越大。所以串联电路中的总电阻比任何一个分电阻的阻值都要大。v 合作探究6.看P84页的例题2分析：这是一个什么电路？在此电路中，电流、电压之间存在什么样的关系？问题1要求什么？要求出这个问题需要知道哪些已知条件？这是一个并联电路，要求通过R1的电流和电路的总电流I。要求R1中的电流就要知道R1两端的电压和R1的阻值，然后利用I=U/R1来求解。v 合作探究 因为并联电路的总电流与各支路的电流存在着I总I1+I2的关系，所以直接利用这个公式可以求出电路中的总电流。7.代入数值，求出问题1，再用同样的方法求出问题2。将计算过程写在黑板上或写在草稿纸上 请老师或同学看一看，在计算的时候还存在哪些问题。v精讲点拔1.由上面的两个例题可以知道：串联电路有分压作用，而并联电路有分流作用。UU1U2规律：串联电路中，电压的分配跟电阻成正比。电阻越大，分得的电压越大；电阻越小，分得的电压越小。U1U2R2R1I1=I2R1R2I1I2R1R2II1I2二、并联分流规律二、并联分流规律规律：并联电路中，电流的分配跟电阻成反比。电阻越大，分得的电流越小；电阻越小，分得的电流越大。公式：I1I2R1R2U1=U2I1R1=I2R2v精讲点拔2.请推导出并联电路中总电阻与各个分电阻之间的关系。总电流等于各支路电流之和，I=I1+I2各支路两端电压相等，U=U1=U2根据欧姆定律 I1=U1/R1 I2=U2/R2I=U/R结合以上各式可得 U/R=U1/R1+U2/R21/R=1/R1+1/R2 在这个等式中代入任意阻值的R1和R2，我们发现，在并联电路中，总电阻比任何一个分电阻的阻值都要小 原因是，电阻并联相当于把电阻变粗了。v即时练习1.在第4题中，利用一个电流表和已知阻值的定值电阻来测量未知电阻的阻值，因为有电流表，所以流过R2的电流是可以直接测量的，那么要测出R2的阻值，还需要测出它两端的电压，只有在并联电路中各个支路两端的电压才是相等的，所以应该将R1、R2并联。2.在第5题中，利用一个电压表和已知阻值的定值电阻来测量未知电阻的阻值，因为有电压表，所在R2两端的电压是可以直接测量的，那要测出R2的电阻，还需要测出流过它的电流，而只有在串联电路中流过各用电器的电流才是相等的，所以应该将R1、R2串联。
