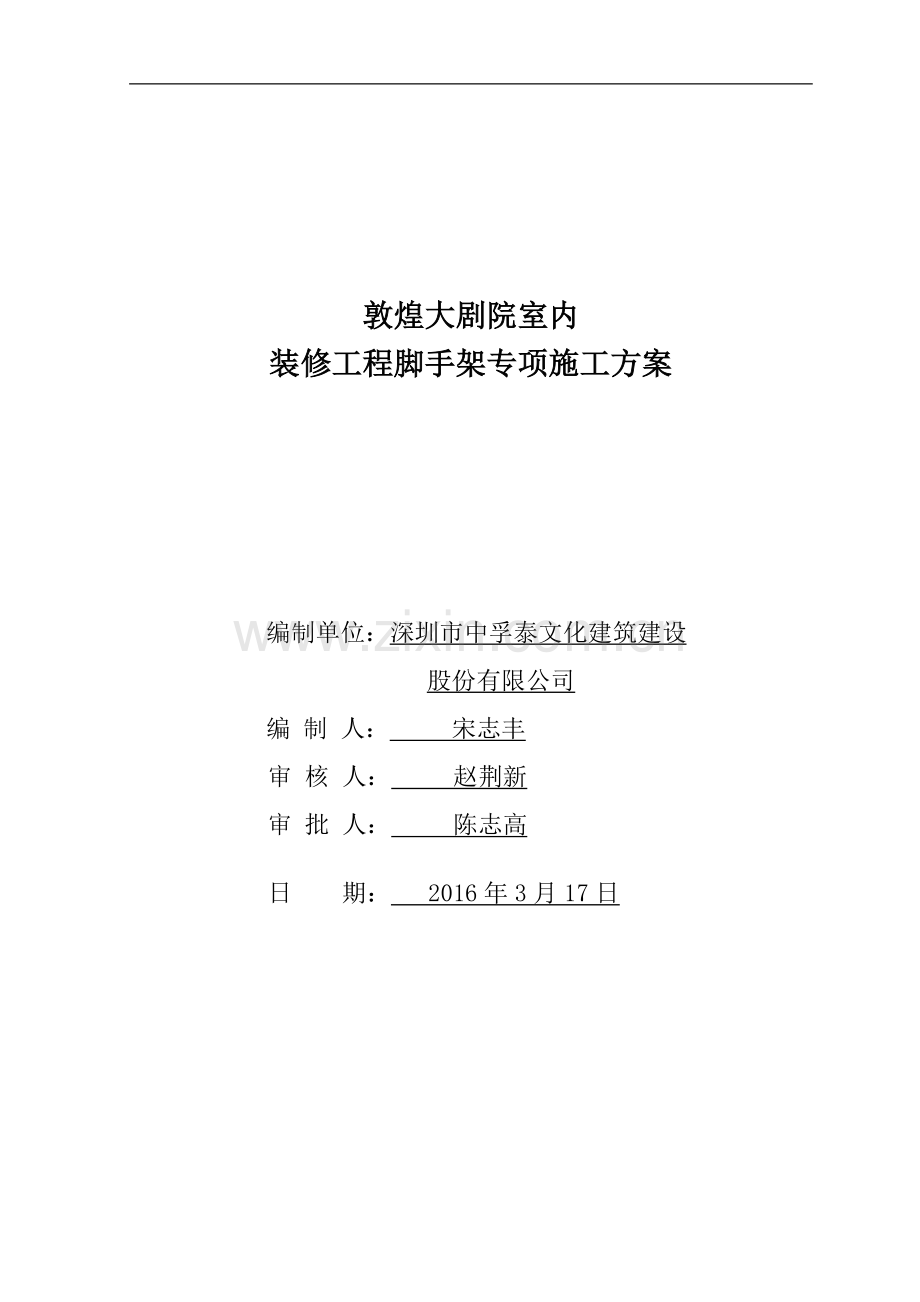

敦煌大剧院室内装饰装修满堂脚手架施工方案.doc

敦煌大剧院室内
装修工程脚手架专项施工方案

编制单位：深圳市中孚泰文化建筑建设
股份有限公司
编 制 人： 宋志丰
审 核 人： 赵荆新
审 批 人： 陈志高
日 期： 2016年3月17日

目 录

1 编制依据..........................................................- 2 -
2 工程概况..........................................................-2-
2.1 工程建设概况一览表............................................-2-
2.2 工程施工条件.................................................- 5 -
3.1 项目管理组织.................................................- 5 -
3.2 项目管理目标.................................................- 6 -
3.3.3 前大厅脚手架搭设............................................-6-
3.3.4 观众厅脚手架搭设............................................-7-
3.3.5 舞台区域脚手架搭设..........................................-8-
4 施工准备.........................................................- 10 -
5 架体搭设的质量要求...............................................- 11 -
6 脚手架拆除.......................................................- 12 -
7 施工安全要求.....................................................- 12 -

1 编制依据
表1-1 编制依据
序号
类别
文件名称
编号
1
国家行政文件
中华人民共和国建筑法
中华人民共和国主席令 第 91号
2
中华人民共和国环境保护法
中华人民共和国主席令 第 22号
3
中华人民共和国大气污染防治法
中华人民共和国主席令 第32号
4
中华人民共和国水污染防治法
中华人民共和国主席令 第 87号
5
中华人民共和国固体废物污染环境防治法
中华人民共和国主席令 第 31号
6
建设工程安全生产管理条例
国务院令393号
7
安全生产许可证条例
国务院令397号
8
建设项目环境保护管理条例
国务院令253号
9
生产安全事故报告和调查处理条例
国务院令493号
10
建筑施工企业主要负责人、项目负责人和专职安全生产管理人员安全生产管理规定
建设部令第17号2014年
11
地方行政文件
建筑施工安全生产标准化考评暂行办法
建质[2014]111号
12
国家行业规范
工程建设标准强制性条文（房屋建筑部分）
（2013版）
13
混凝土结构工程施工质量验收规范
GB50204-2015
14
建筑工程项目管理规范
GB/T50326-2006
15
建设工程文件归档规范
GB50328-2014
16
施工企业安全生产管理规范
GB50656-2011
17
安全标志及其使用导则
GB2894-2008
18
建筑施工扣件式钢管脚手架安全技术规范
JGJ130－2011
19
建筑施工作业劳动防护用品配备及使用标准
JGJ184-2009
20
脚手架安全技术标准
ZJQ08-SGJB003-2005
21
其它
施工组织设计
/
2、工程概况
1、工程名称： 敦煌大剧院
2、工程位址： 酒泉市敦煌市上中渠
3、总包单位： 中国建筑第八工程局有限公司
4、施工范围：变更、指令和清单范围内包含的全部室内精装工程（含部分安装工程，具体界面详见招标清单及附件二）内容及承包人指定的其他工作内容。（搭设区域如下图）
图2-1 一层总平面图

图2-2 大厅立面图

观众厅池座中部10*10m中场区。

观众厅二次拆架高度

3.1 项目管理组织
表3-1 项目管理人员及职责分工
序号
管理职务
姓名
职责和权限
1
项目经理
陈志高
全面负责施工现场的安全生产。
2
副项目经理
赵荆新
负责施工现场的全面技术和大检查。
3
生产经理
宋志丰
负责现场生产及进度管理。
4
技术员
朱瑾
编制施工方案和负责现场的技术检查。
5
专职安全安全员
杨海燕
负责现场安全工作的全面管理。
6
生产主管
卢求
负责现场生产管理。

3.2 项目管理目标
项目管理目标名称
目 标 值
装修工程工期
2016年3月15日2016年6至10月
质量目标
合格
安全目标
杜绝死亡、重伤和机械设备事故，无火灾事故；轻伤频率1‰以下。确保获得“敦煌市文明工地”，争创“国家AAA级安全文明标准化诚信工地”。
节能目标
万元产值综合能耗≤0.19标准煤吨/万元
3.3.1 施工流水段的划分
敦煌大剧院项目室内装饰工程脚手架搭设根据现场实际、设计施工图纸，（其脚手架搭设主要部位：1、大剧场观众厅搭设满堂脚手架，2、大厅搭设满堂脚手架，3、舞台四周搭设双排架、后舞台、侧舞台搭设满堂脚手架。
3.3.2材质
1、钢管及扣件
本工程钢管采用采用现行国家标准《直缝电焊钢管》GB/T 12793或《低压流体输送用焊接钢管》GB/T 3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T 700中Q235级钢的规定。钢管规格为1-6米型号，扣件采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准《钢管脚手架扣件》GB 15831的规定,采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。
2、脚手板
本工程采用冲压钢脚手板，冲压钢脚手板的材质符号现行国家标准《碳素结构钢》GB/T 700中Q235级钢的规定。
3.3.3前大厅脚手架搭设
大厅脚手架搭设高度为：14.6m
大厅满堂脚手架立杆纵向间距1.5m，横向间距1.5m，立杆距离墙面距离为0.3m（完成面）
设置要求：1）每根立杆底部应设置底座或垫板，2）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。3）脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。立杆接长接头必须采用对接扣件连接。立杆对接扣件布置 1 当立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；
2 当立杆采用搭接接长时，搭接长度不应小于1m，并应采用不少于2个旋转和扣件固定。端部扣件盖板的边缘至杆端距离不应小于100mm。水平杆长度不宜小于3跨
3、 剪刀撑及水平剪刀撑
满堂脚手架应在架体外侧四周及内部纵、横向每6m至8m由底至顶设置连续竖向剪刀撑。当架体搭设高度在8m及以上时，应在架体底部及竖向间隔不超过8m分别设置连续水平剪刀撑。水平剪刀撑宜在竖向剪刀撑斜相交平面设置。剪刀撑宽度应为6m-8m。在竖向剪刀撑顶部交点平面应设置连续水平剪刀撑。扫地杆的设置层应设置水平剪刀撑。水平剪刀撑至架体底平面距离与水平剪刀撑间距不宜超过8ｍ。
4、 连墙件
满堂脚手架的高宽比不宜大于3，当高宽比大于2时，应在架体的外侧四周和内部水平间隔6m-9m、竖向间隔4m-6m设置连墙件与建筑结构拉结，当无法设置连墙件时，应采取设置钢丝绳张拉固定等措施。
5、 人行通道
人行通道设置宽度为2-4米，且通道采用斜支撑加固处理，高度不少于1.5米且通道上满铺踏板防高空坠物，通道四周布置密目网。

3.3.4 观众厅脚手架
观众厅脚手架搭设高度为：21.3m
观众厅满堂脚手架设置在静压箱上，脚手架立杆纵向间距1.5m，横向间距1.5m，立杆距离墙面距离为0.3m（完成面），步距为1.8m，中间设置11道拦腰杆，分别每1.8米设置一道。脚手板在顶层满铺，脚手板采用钢脚手板，待钢架完成后根据GRG厂家提供的节点进行第二次拆架（平均在12米位置）。乐池区域脚手架作为钢结构进料堆场，该部位区域脚手架需集中加密（纵向间距0.7米）转料完成后搭设高度与满堂架标高一致。满堂脚手架中心区域（8-9，j-m轴）区域考虑10*10m的中转堆场，此区域脚手架加密（纵向间距0.7米）。
观众厅区域分为平面区域和斜坡区域，施工步骤从平面台口位置往内搭设，间距为1.5m,观众厅斜坡防滑处理采用8#膨胀螺栓在静压箱楼板穿孔，钢管套在膨胀螺栓上防滑处理自下往上搭设，采用6米及1~4米钢管调平后统一往上搭设到21.3米高度。（顶面统一预留1.5米操作面）
设置要求：1）每根立杆底部应设置底座或垫板，2）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。3）脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。立杆接长接头必须采用对接扣件连接。立杆对接扣件布置 1 当立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；
2 当立杆采用搭接接长时，搭接长度不应小于1m，并应采用不少于2个旋转和扣件固定。端部扣件盖板的边缘至杆端距离不应小于100mm。水平杆长度不宜小于3跨
6、 剪刀撑及水平剪刀撑
满堂脚手架应在架体外侧四周及内部纵、横向每6m至8m由底至顶设置连续竖向剪刀撑。当架体搭设高度在8m及以上时，应在架体底部及竖向间隔不超过8m分别设置连续水平剪刀撑。水平剪刀撑宜在竖向剪刀撑斜相交平面设置。剪刀撑宽度应为6m-8m。在竖向剪刀撑顶部交点平面应设置连续水平剪刀撑。

7、 连墙件
满堂脚手架的高宽比不宜大于3，当高宽比大于2时，应在架体的外侧四周和内部水平间隔6m-9m、竖向间隔4m-6m设置连墙件与建筑结构拉结，当无法设置连墙件时，应采取设置钢丝绳张拉固定等措施。

3.3.5 舞台区域脚手架搭设
舞台区域搭设高度分别后舞台16.5m、及两侧舞台13.5m
舞台区域脚手架标高搭设满堂脚手架，满堂脚手架内立杆距墙面0.3m,立杆的纵距为1.5m，立杆的横距为1.5m，立杆的步距为1.6m；
设置要求：1）每根立杆底部应设置底座或垫板，2）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。3）脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。立杆接长接头必须采用对接扣件连接。立杆对接扣件布置 1 当立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；
2 当立杆采用搭接接长时，搭接长度不应小于1m，并应采用不少于2个旋转和扣件固定。端部扣件盖板的边缘至杆端距离不应小于100mm。水平杆长度不宜小于3跨
8、 剪刀撑及水平剪刀撑
满堂脚手架应在架体外侧四周及内部纵、横向每5m至6m由底至顶设置连续竖向剪刀撑。当架体搭设高度在8m及以上时，应在架体底部及竖向间隔不超过8m分别设置连续水平剪刀撑。水平剪刀撑宜在竖向剪刀撑斜相交平面设置。剪刀撑宽度应为5m-6m。在竖向剪刀撑顶部交点平面应设置连续水平剪刀撑。扫地杆的设置层应设置水平剪刀撑。水平剪刀撑至架体底平面距离与水平剪刀撑间距不宜超过8ｍ。

9、 连墙件
满堂脚手架的高宽比不宜大于3，当高宽比大于2时，应在架体的外侧四周和内部水平间隔6m-9m、竖向间隔2m-3m设置连墙件与建筑结构拉结，当无法设置连墙件时，应采取设置钢丝绳张拉固定等措施。
4 、施工准备
1 脚手架搭设前，应按专项施工方案向施工人员进行交底。
2按规范规定脚手架专项施工方案要求对钢管、扣件、脚手板、可调托撑等进行检查验收，不合格产品不得使用。
3 经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
4 应清除搭设场地杂物，平整搭设场地，并使排水畅通。
4.1 搭设
1 、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步；如果超过相邻连墙件以上两步，无法设置连墙件时，应采取撑拉固定措施与建筑结构拉结。
2 、每搭完一步脚手架后，应按规范规定校正步距、纵距、横距及立杆的垂直度。
3 、底座安放应符合下列规定：
（1） 底座、垫板均应准确地放在定位线上；
（2 ）垫板宜采用长度不少于2跨、厚度不小于50mm宽度不小于200mm的木垫板。
4、 立杆搭设应符合下列规定：
脚手架开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；
当架体搭设至有连墙件的主节点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。
5 、脚手架纵向水平杆的搭设应符合下列规定：
（1） 脚手架纵向水平杆应随立杆按步搭设，并应采用直角扣件与立杆固定；
（2） 纵向水平杆的搭设应符合本规范第6.2.1条的规定；
（3 ）在封闭型脚手架的同一步中，纵向水平杆应四周交圈设置，并应用直角扣件与内外角部立杆固定。
6、脚手架连墙件安装应符合下列规定：
1 ）连墙件的安装应随脚手架搭设国步进行，不得滞后安装；
2 ）当单、双排脚手架施工操作层高出相邻连墙件以上两步时，应采取确保脚手架稳定的临时拉结措施，直到上一层连墙件安装完毕后再根据情况拆除。
7 、脚手架剪刀撑与双排脚手架横向斜撑应随立杆、纵向和横向水平杆等同步搭设，不得滞后安装。
8 、脚手架门洞搭设应符合本规范第6.5节的造规定。
9、 扣件安装应符合下列规定：
1 ）扣件规格必须与钢管外径相同；
2 ）在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；
3） 对接扣件开口应朝上或朝内；
4 ）各杆件端头伸出扣件盖板边缘长度不应小于100mm。
5 架体搭设的质量要求
1、扣件及钢管的质量必须符合规范的相关要求。
2、 立杆垂直度最后验收允许偏差100mm，搭设中检查时按每2米高允许偏差±7mm。
3、间距：步距偏差允许±20mm，立杆纵距偏差允许±50mm，立杆横距偏差允许±20mm。
4、 大横杆的高差：一根杆的两端允许±20mm，同跨内两根立杆纵距允许±10mm。
5、 立杆上对接扣件至主节点的距离不小于600 mm，主节点处各扣件中心点相互距离不大于150 mm，同步立杆上两个相隔对接扣件的高差不小于500 mm，纵向水平杆上的对接扣件至主节点的距离不小于500 mm。
6 脚手架拆除
1、脚手架拆除前，先划定安全范围，设置警戒线，并安排专人在警戒线上进行看护，禁止非作业人员进入。工长向拆脚手架的施工人员进行书面技术交底工作，并有交底接受人签字。
2、脚手架拆除程序由上至下，按层按步拆除。原则先拆后搭的杆件。剪刀撑、拉杆不准一次性全部拆除，要求拆到哪一层，剪刀撑、拉杆拆到哪一层。
3、在搭拆过程中，中途不得换人，如果在中途更换操作人员，及时对更换人员作详细交底，方可操作。
4、参加搭拆的所有作业人员，一律不准酒后作业，必须思想集中，保持严肃，不准擅自离开工作岗位。
7 施工安全要求
1、所使用钢管，扣件强度须满足要求。弯曲、烂洞、锈蚀脱皮的钢管严禁使用到外架上。
2、所用小横杆长度应统一，且两头超出立杆的长度不小于100，立杆和大横杆的接头位置要错开。剪刀撑的接头长度不小于1000，且不能少于3个扣件。
3、内用围护安全网用棉绳绑于大横杆上，每点都须绑扎，上下左右要绷直。
4、在架体搭设时，各材料必须进行可靠传递，不得随意乱抛，同时施工人员必须系好安全带，在竖立杆时，必须有两人以上同时操作，以免立杆不稳。
5、六级以上大风和雨天不可进行外架搭设，同时各架体材料放置必须稳妥。
6、搭设好的架体，使用过程中严禁随意拆卸，并且架体上严禁堆放材料，其上只允许放些临时零星材料，且放置要稳固。
7、建立严格完善的验收和检查制度。搭设好的外架在验收合格后方能投入使用，并要挂上验收合格牌。同时对外架进行定期和不定期的检查，并安排专人对架体进行日常维护。
8、脚手架验收

脚手架搭设完后通知总包单位，监理单位到场进行验收
1、 脚手架搭设前，施工负责人应按照施工方案要求，结合施工现场作业条件和队伍情况，做详细的交底，并有专人指挥。
2、脚手架搭设完毕，应由施工负责人组织，有关人员参加，按照施工方案和规范分段进行逐项检查验收，确认符合要求后，方可投入使用。 3、检验标准:(应按照相应规范要求进行) (1)钢管立杆纵距偏差为±50mm (2)钢管立杆垂直度偏差不大于1/100H，且不大于10cm(H为总高度)。抽查安装数量5%，扣件不合格数量不多于抽查数量的10%。 (4)扣件紧固程序直接影响脚手架的承载能力。 4、对脚手架检查验收按规范规定进行，凡不符合规定的应立即进行整改，对检查结果及整改情况，应按实测数据进行记录，并由检测人员签字。
5、检查脚手架验收要求：
 　　脚手架工程的验收，除查验有关文件外，还应进行现场抽查。抽查应着重以下各项，并记人施工验收报告：
　　安全措施的杆件是否齐全，扣件是否紧固、合格；安全网的张挂及扶手的设置是否齐全；基础是否平整坚实；连墙杆的设置有否遗漏，是否齐全并符合要求；垂直度及水平度是否合格。脚手架的水平度：底步脚手架沿墙的纵向水平偏差应≤L/600(L为脚手架的长度)。
