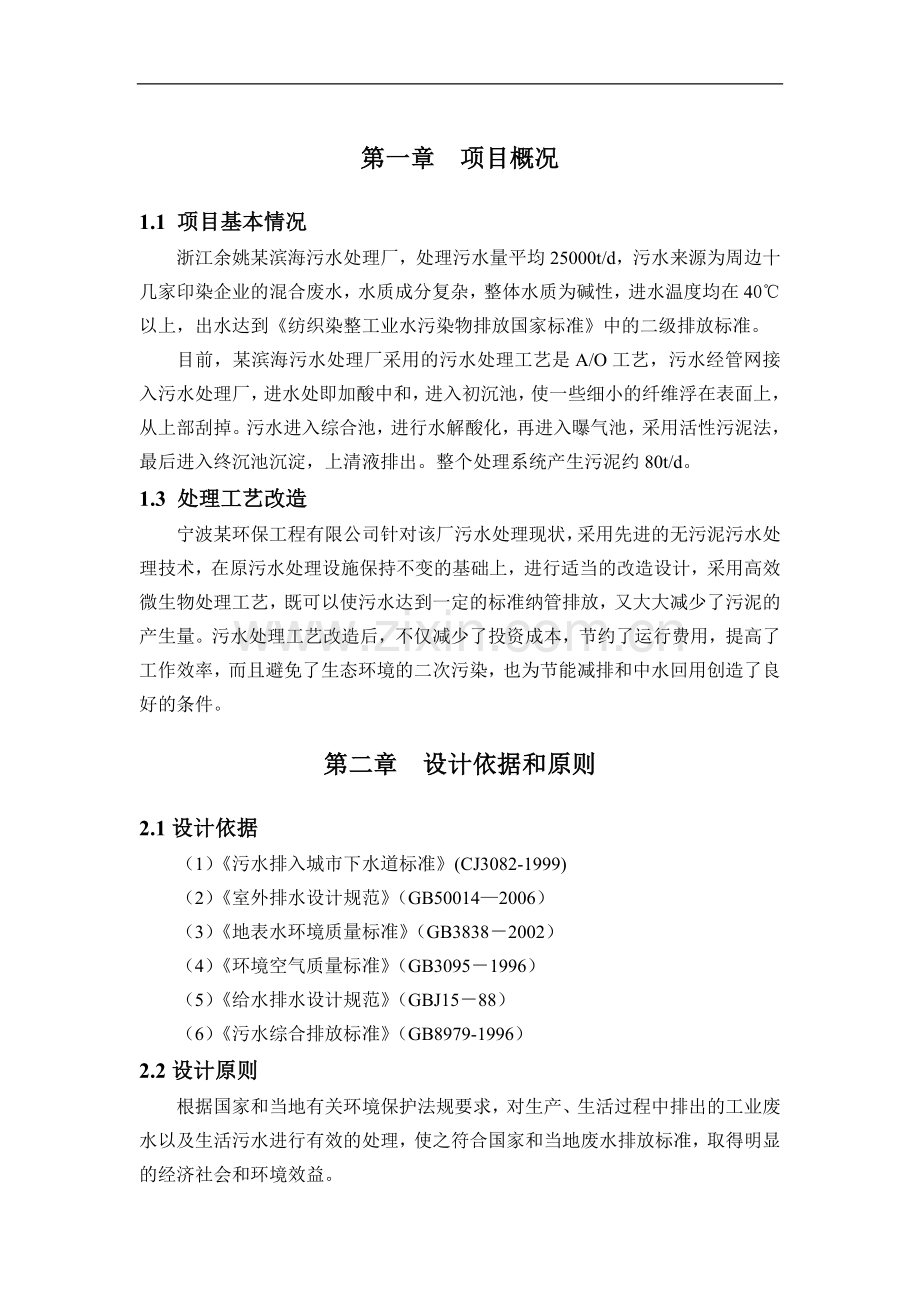

某污水处理厂工艺方案.doc

第一章 项目概况
1.1 项目基本情况
浙江余姚某滨海污水处理厂，处理污水量平均25000t/d，污水来源为周边十几家印染企业的混合废水，水质成分复杂，整体水质为碱性，进水温度均在40℃以上，出水达到《纺织染整工业水污染物排放国家标准》中的二级排放标准。
目前，某滨海污水处理厂采用的污水处理工艺是A/O工艺，污水经管网接入污水处理厂，进水处即加酸中和，进入初沉池，使一些细小的纤维浮在表面上，从上部刮掉。污水进入综合池，进行水解酸化，再进入曝气池，采用活性污泥法，最后进入终沉池沉淀，上清液排出。整个处理系统产生污泥约80t/d。
1.3 处理工艺改造
宁波某环保工程有限公司针对该厂污水处理现状，采用先进的无污泥污水处理技术，在原污水处理设施保持不变的基础上，进行适当的改造设计，采用高效微生物处理工艺，既可以使污水达到一定的标准纳管排放，又大大减少了污泥的产生量。污水处理工艺改造后，不仅减少了投资成本，节约了运行费用，提高了工作效率，而且避免了生态环境的二次污染，也为节能减排和中水回用创造了良好的条件。
第二章 设计依据和原则
2.1设计依据
（1）《污水排入城市下水道标准》(CJ3082-1999)
（2）《室外排水设计规范》（GB50014—2006）
（3）《地表水环境质量标准》（GB3838－2002）
（4）《环境空气质量标准》（GB3095－1996）
（5）《给水排水设计规范》（GBJ15－88）
（6）《污水综合排放标准》（GB8979-1996）
2.2设计原则
根据国家和当地有关环境保护法规要求，对生产、生活过程中排出的工业废水以及生活污水进行有效的处理，使之符合国家和当地废水排放标准，取得明显的经济社会和环境效益。
1.严格执行有关环境保护的各项规定，使处理后的各项指标达到或优于规定的排放标准；
2.根据废水水质特点采用先进、合理、成熟、可靠的处理工艺和设备，最大可能的发挥投资效益，采用高效稳定的水处理设施和构筑物，尽可能的降低工程造价；
3.工艺设计与设备选型能够在生产过程中具较大的灵活性和调节余地，能适应水质水量的变化，确保出水水质稳定、达标排放；
4.工艺运行过程中有较大的灵活性和可调节性，运行管理费用少，经济合理，以满足长远需要，并且考虑操作管理方便，技术要求简单，维护保养简便，适合于长期使用；
5.建筑物布置合理顺畅，与周围环境协调，布置合理，结构紧凑，占地面积小，并且降低噪声，消除异味，不影响周边环境；
6.响应国家环境保护政策，运用科学先进的污水处理技术，真正实现节能减排，避免二次污染，确保绿色环保。
第三章 设计指标
3.1 处理规模
根据某滨海污水处理厂现有的污水处理设施，以及提供的相关数据，利用现有的场地和设施，并进行必要的建设和改造，计划污水处理量30000t/d。
3.2 出水水质
根据某滨海污水处理厂现在的进水水质，以及污水处理后纳管排放的实际情况，又考虑到项目改造的经济实用，参照国家规定的纳管排放标准，又适当高于标准。具体详见下表：
污染物指标
设计进水水质
设计出水水质
pH
10~12
6~9
CODcr（mg/L）
500~700
≤100
BOD5（mg/L）
≤100
≤25
SS（mg/ L）
≤500
≤70
NH3-N（mg/ L）
≤15
≤15

第四章 处理工艺
4.1 工艺原理
本项目采用的高效微生物从自然界存活了几百万年的自然菌群中收集、驯化、提纯、浓缩的高效菌团，它是由十几种各类型的微生物组成，对人体无毒无害，是一种好氧有益菌，它的作用是：经人工分类，将配置好的菌种，先后投放到污染的水中，菌群在一定温度条件下快速繁殖、扩大，菌群形成优势菌团，快速分解水中的污染物，污水变清后，高效菌将自身消耗，最后分解成二氧化碳和水。
4.2 工艺流程

进水
加酸
初 沉 池
曝 气 池
综 合 池
终 沉 池
进水
改造工艺流程图
加酸
调 节 池
生 化 池
厌 氧 池
终 沉 池
污泥外运
污泥外运
原工艺流程图
出水
出水
污泥回流

1、各厂印染废水经管道，集中至某滨海污水处理厂，污水通过格栅除去较大的颗粒物后，在出口处即加酸调节pH值，随后进入调节池，停留3小时，调节水质水量，使呈碱性的废水达到适合微生物生长的条件，调节pH值为6.5~8.5。
2、调节池的污水进入ABR折流式厌氧池，使染料的长链分子可以破解为小分子，取得较好的脱色效果，停留时间为16小时，COD去除率约为15~20%。
4、污水再进入高效生化池（底部进水，上部出水，曝气管置于池的底部，曝气孔朝下），池内设高效软性载体，载体的表面积很大，负载大量高效好氧菌，废水流经载体，微生物吸附在载体上经过不断的脱落和吸附过程，在池内形成了无数的好氧区和厌氧区（载体外层为好氧区，利用硝化细菌把氨氮氧化成硝酸盐和亚硝酸盐，内层为缺氧区，最里层为厌氧区）。通过缺氧、好氧过程，高效微生物在降解有机物的同时，进行硝化、反硝化脱氮除磷(无需再另设硝化、反硝化池，全部在生化池中就可以进行)。污水在池中停留时间为6小时，COD去除率可达55~60%。
5、高效微生物通过代谢分解不断繁殖，在载体表面结成膜状，保护载体不会腐坏，使软性载体可长期使用。通过高效生化降解，有机质分解彻底。最后进入沉淀池停留2小时，最终达标排放。将沉淀池中少量残留物回流至调节池，这种回流方式可以保证沉积物中附着的部分高效菌被添加到厌氧池，进行分解一部分有毒有害物质。
4.3 技术优势
采用无污泥污水处理技术，它较之于传统的活性污泥法，具有十分明显的六大优势：
1、工程投资少。无污泥污水处理工艺比较简单，不需建设污泥收集处置设施，可减少总投资的30%。
    2、处理效率高。在适合的条件下，高效微生物充分发挥分解能力，从而提高了污水处理效率，可增加30%的负荷运行而不降低出水水质。
   3、污泥产生少。高效微生物能将污泥中的有机物分解成可溶性无机盐类，从而使污泥产生量减少80%以上。
   4. 除污能力强。高效微生物可将有机酸迅速分解，将二氧化硫转化为硫酸盐，除臭效果明显；能提高对惰性有机物的分解能力。同时，能减轻混凝土和金属下水道的腐蚀作用。
    5. 运行成本低。采用此技术，既大大节省了污泥的处置费用，降低了运行成本，又大大减轻了操作负荷，提高了工作效率。
活性污泥法和高效微生物法比较
项目
活性污泥法
高效微生物法
运行费用
高
低
运行技术要求
高，需要连续监视运行情况
低，不需要连续监视运行情况
废水性质
对毒物冲击、负荷变化和废水种类敏感，有污泥膨胀问题
抗冲击负荷和有毒物质，适用于多种废水，无污泥膨胀问题
二次污泥
体积大，含水量高，难以脱水，稳定性低
体积小，含水少，高度稳定
营养物
碳源：氮：磷
100:5:1
(200~300):10:5
第五章 构筑物改造
根据某滨海污水处理厂污水处理设施的现状和分布情况，以及项目改造的实际需要，在保持原土建不变的基础上，进行必要的建设、改造和利用。具体如下：
1、将原有初沉池改为调节池，作为均匀水质所用。
2、在厌氧池中加入隔板，延长废水停留时间。
3、将曝气池改为高效生化池，改活性污泥工艺为HY工艺，安装软性填料，并投加高效微生物。
第六章 投资估算
某滨海污水处理厂污水处理设施改造，我们本着质量第一、经济实用、节约成本的原则，对设施的建设改造、设备的加工安装和工程的调试运行，进行了初步估算，总投资为238.16万元。具体尺寸、价格情况详见附表：
某滨海污水处理厂污水处理设施改造投资估算表
序号
名称
规格型号
数量
单位
单价
（万元）
总价
(万元)
1
软性填料

2500
m3
0.03
75.00

生化池支架

40.00
2
折流挡板

25.00
3
污泥回流泵
Q=25m3/h；H=10m；N=1.1kW
台
2
0.28
0.56
5
菌罐及菌种

台
4
15.00
60.00
6
营养液

m3
20
0.2
4.00
9
设计费
5.00
10
设备安装
5.00
11
工程调试费用
6.00
12
运输费
3.50
13
厌氧池改造
5.00
15
工程税金
9.16
总价
238.16
第八章 工程效益分析
7.1环境效益
本项目改造投产后，可大量减少污泥产生量，降低出水的色度和COD、氨氮的含量，节省了水资源，保护了水环境。
7.2社会效益
由于减少了环境污染，改善了厂区周围的环境质量，为群众创造了良好的生态环境。
7.3经济效益
本项目改造投产后，节省药剂费、电费及人工费，既经济实用，又节能减排，一举两得。
