湖北省阳新县某湖行洪口门初步设计工程地质勘察报告.doc

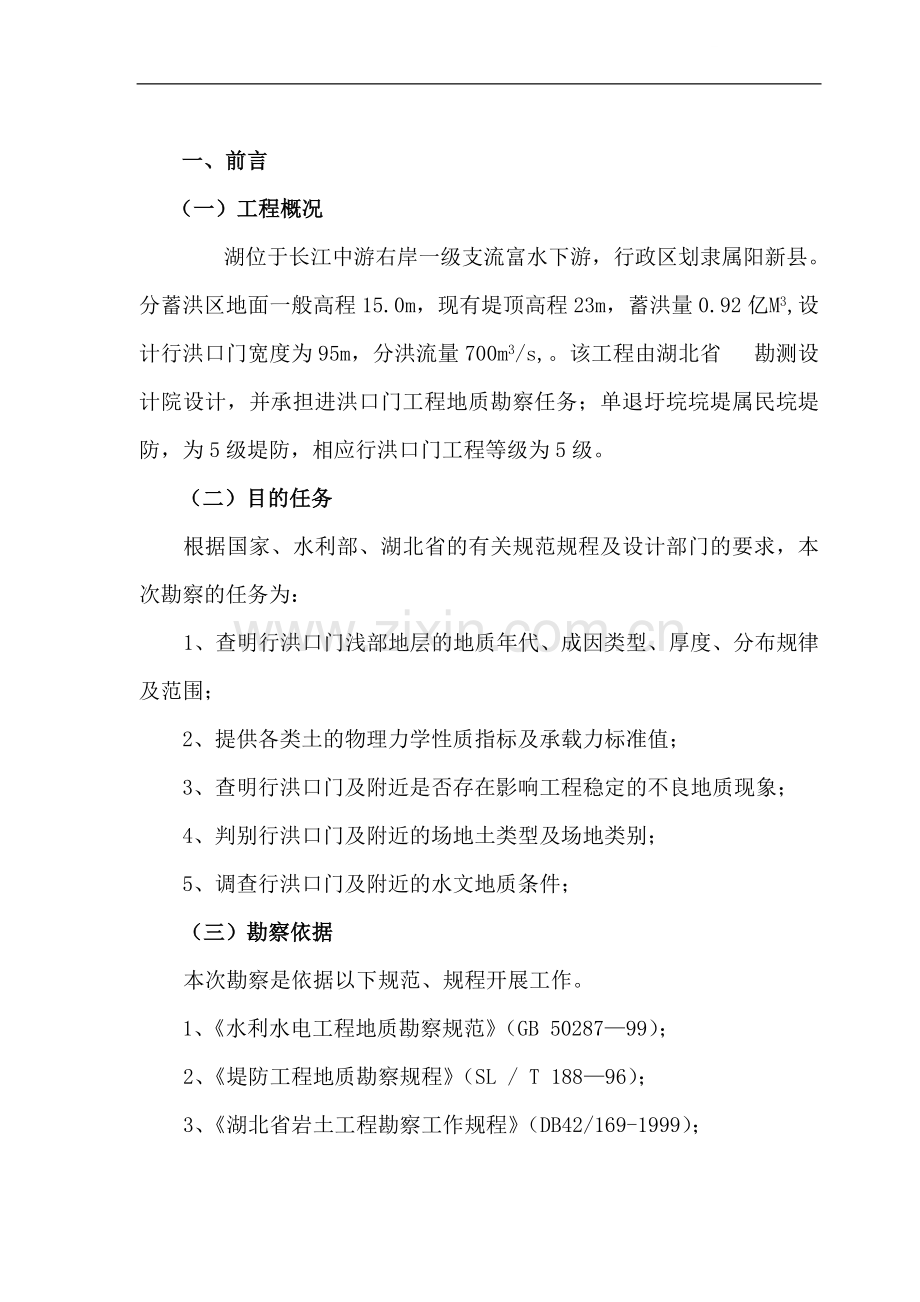

一、前言
（一）工程概况
湖位于长江中游右岸一级支流富水下游，行政区划隶属阳新县。分蓄洪区地面一般高程15.0m，现有堤顶高程23m，蓄洪量0.92亿M3,设计行洪口门宽度为95m，分洪流量700m3/s,。该工程由湖北省 勘测设计院设计，并承担进洪口门工程地质勘察任务；单退圩垸垸堤属民垸堤防，为5级堤防，相应行洪口门工程等级为5级。
（二）目的任务
根据国家、水利部、湖北省的有关规范规程及设计部门的要求，本次勘察的任务为：
1、查明行洪口门浅部地层的地质年代、成因类型、厚度、分布规律及范围；
2、提供各类土的物理力学性质指标及承载力标准值；
3、查明行洪口门及附近是否存在影响工程稳定的不良地质现象；
4、判别行洪口门及附近的场地土类型及场地类别；
5、调查行洪口门及附近的水文地质条件；
（三）勘察依据
本次勘察是依据以下规范、规程开展工作。
1、《水利水电工程地质勘察规范》（GB 50287—99）；
2、《堤防工程地质勘察规程》（SL / T 188—96）；
3、《湖北省岩土工程勘察工作规程》（DB42/169-1999）；
4、《建筑地基基础设计规范》（GB50007-2002）；
5、《建筑抗震设计规范》（GB50011-2001）；
6、《堤防工程设计规范》（GB50286-98）；
7、《防洪标准》（GB50201-94）；
8、《水工建筑物抗震设计规范》（DL5073-2000）；
9、《中国地震动参数区划图》（GB18306—2001）；
（四）勘察工作及完成工作量
本次勘察采用螺旋钻取芯观察、静力触探及挖试坑采取原状土样进行室内试验，并结合地表1：10000的工程地质测绘进行的，完成的主要实物工作量见表1。
表1 主要实物工作量表
序 号
项 目 名 称
单 位
工 作 量
备 注
1
静力触探
m/孔
30.7/9

2
螺旋钻
m/孔
23.5/8

3
取土样
组
8

4
土常规试验
组
8

5
钻孔水位观测
次/孔
16/8

6
1/万工程地质测绘
km2
0.2

勘探点的布置原则为根据口门宽度垂直圩堤布设三条勘探线，间距40m,共布设14个勘探点，每条勘探线堤外一个螺旋钻孔，堤顶为静力触探孔,堤内2-3个孔,其中堤内距堤脚5-20m处同时布置静力触探与螺旋钻孔进行对比孔；距堤脚35-45m布设一静力触探孔，70m布设一螺旋钻孔（详
见勘探平面位置图）；勘探孔孔位依据阳新县防办提供的1：10000地形图、1：1000平面图、1：200断面图及水利局工程技术人员指定的口门位置用钢尺施放；各勘探点孔口高程由当地水利部门用水准仪测定（为吴淞高程系）。
二、工程地质概况
（一）地理位置及交通状况
湖位于长江中游右岸一级支流富水下游，交通较为便利，建筑材料可通过水路或陆路运至施工现场。
（二）地形地貌
湖行洪口门附近为垄岗地形，地形略有起伏，其地面高程为15.4—20.36m左右,现有堤顶高程为20.00m左右，堤外为富水河及吴家晒湖。
（三）口门岩土层结构特征
根据钻探取芯观察，静力触探和室内土常规试验等资料， 湖行洪口门岩土层在勘探深度范围内可划分为四层，各岩土层结构特征及分布见勘探点平面位置图及工程地质剖面图，现分述如下：
①壤土（堤身土）（Q4s）：黄褐色、褐黄色、灰黄色等，湿，硬塑，浅部含较多的植物根茎，渗透系数经验值为7.0×10-6～5.0×10-5cm/s。主要分布于围堤堤身处，厚1.5-3.6m；
②砂壤土（Q4al+pl）：灰黄、褐黄色，湿，松散～稍密，含少量铁锰质氧化物，呈星点公布；局部夹壤土团块或薄层，分布不均。渗透系数经
验值为3.0×10-4cm/s左右。该层仅分布于围堤外侧被ZK1、ZK6、ZK11钻孔控制，厚度0.6～ 0.8m。近地表植物根茎较发育。
③淤泥质粘土（Q4al+l）：黄灰色、灰黄色、灰色，湿～很湿，软塑～流塑，含少量腐植质,略具腥臭味，,渗透系数经验值为9.0×10-6 ～2.0×10-5cm/s左右。该层仅分布于围堤外侧被ZK1、ZK6、ZK11钻孔控制，厚度为0.80～1.20m。
④壤土夹砾（卵）石（Q2-3al+pl）:棕黄色、棕红色，稍湿，硬塑，局部呈坚硬状，含较多铁锰质结核，灰白色高岭土。结核呈褐色，大小1-5mm不等，分布不均，高岭土呈蠕虫状，含量约10-20%。砾（卵）石主要成分为石英，硅质岩、石英砂岩，呈园状，次园状，大小1-10cm不等，以1-3cm为主，分布不均，多呈层状富集，含量为5-30%不等。渗透系数经验值为2.0×10-6 ～6.0×10-5m/s左右。该层分布于堤基及堤内外，最大控制厚度8.00m，顶板埋深0.00～1.60m。顶板标高13.80～18.86m。
（四）口门岩土层物理力学性质指标及工程设计参数
勘察场区岩土层物理力学性质指标是按《建筑地基基础设计规范》（GB50007－2002）、《岩土工程勘察工作规程》（DB42/169－1999）等现行规范规程，统计出各土层的物理力学指标（表2），静力触探标准试验值结果见表3。
综合上述试验指标，经分析比较后确定工程设计参数建议值表见表4。
三、水文地质条件
湖行洪口门水文地质条件较简单，与工程关系密切的地下水主要为孔隙潜水。
表3 静力触探比贯阻力表
土层编号
岩土
名称
试验
次数（n）
最大值
max (MPa)
最小值min (MPa)
平均值xm (MPa)
标准
差
σ
变异系数δ
统计修正系数
γs
标准值 ρs (Mpa)
④
壤土夹砾(卵)石
8
4.8
3.1
4.2
0.593
0.141
0.869
3.6
　 孔隙潜水主要埋藏于第四系松散堆积层中，透水性弱,含水量较少，受大气降水垂直补给、蒸发排泄，与地表水具互补关系，该层地下水动态变化较大，直接与降雨相关。
本次勘察期间测得见有Q4地层的螺旋钻孔中（孔隙潜水、）水位在0.50-0.60m间。据前人资料地表水及地下水对建筑材料（混凝土）无腐蚀性。
四、不良地质现象
该工程无岩溶、泥石流及地面沉降等不良地质现象。
五、地震工程地质
根据《中国地震动参数区划图》（GB18306—2001），工程区地震动峰值加速度为0.05g，地震动反应谱特征周期为0.35，相应的地震基本烈度为6度。
　　（一）场地土类型及建筑场地类别
　　根据《水工建筑物抗震设计规范》(DL5073-2000)中有关规定，场地土类型为中硬场地土，建筑场地类别为Ⅱ类。

　　（二）场地土地震液化判别

阳新县地震基本烈度为6度，因此，根据《建筑抗震设计规范》（GB50011－2001）第4.3.1条及《水工建筑物抗震设计规范》(DL5073-2000)规定，本场区可不进行砂土液化判别。
　　（三）抗震设防
　　阳新县地震基本烈度为6度，根据《水工建筑物抗震设计规范》(DL5073-2000)的有关规定，拟建建筑物可按6度进行抗震设防。
六、天然建筑材料
（一）土料
行洪口门工程所需土料在口门工程附近岗地存在质优量大的粘土, 可直接在岗地上采取。
（二）砂石料
该工程附近山岗有石料产出，砂料在富水河储量较为丰富，经水陆或者陆路可运至施工现场。
七、工程地质条件评价
（一）、地形地貌
湖行洪口门场地为垄岗状边部，地形略有起伏，其地面高程为15.8～20.36m，行洪口门附近堤身较顺直，堤高4.5m左右。行洪口门附近无民房。
（二）、地层结构
行洪口门处为老粘性土(壤土)，土层结构单一。

（三）土层抗冲性评价
围垸内土层强度较高,抗冲能力较好。
（四）、渗透稳定评价
行洪口门及其附近老粘性土（壤土），土层结构单一。抗渗能力较好，土层渗透稳定性较好。
八、 结论及建议
1．选点位置适宜长江中下游平垸行洪工程行洪口门的建设。
2．建筑场地土类型为中硬场地土，建筑场地类别为Ⅱ类，为抗震有利场地，按6度烈度进行抗震设防。
3． 湖行洪口门场地为垄岗边部，地形略有起伏，其地面高程为15.8～20.36m，行洪口门附近堤身顺直，堤高0--4.5m左右。行洪口门附近无民房。行洪口门处为老粘性土(壤土)，土层结构单一。围垸内土层强度较高,抗冲能力较好。行洪口门及其附近老粘性土（壤土），土层结构单一。抗渗能力较好，土层渗透稳定性较好。
4．行洪口门工程所需土料在口门工程附近岗地存在质优量大的粘土, 可直接在岗地上采取。工程附近山岗有石料产出，砂料在富水河储量较为丰富，土、砂石料经水陆或者陆路可运至施工现场。
5．该工程无岩溶、泥石流及地面沉降等不良地质现象。
6．据前人资料口门附近地表水对建筑材料（混凝土）无腐蚀性。
