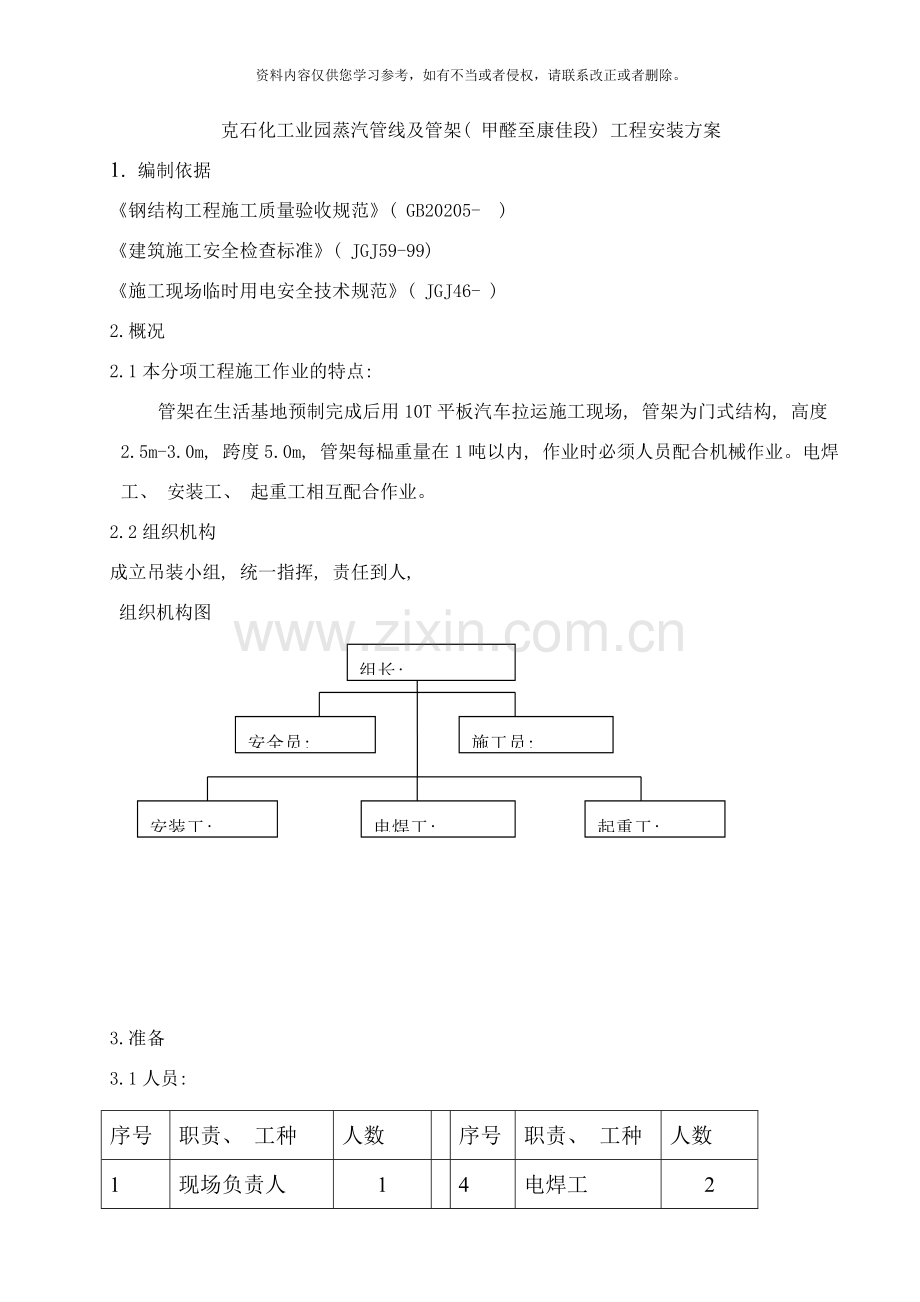

克石化工业园蒸汽管线及管架( 甲醛至康佳段) 工程安装方案
1. 编制依据
《钢结构工程施工质量验收规范》( GB20205- )
《建筑施工安全检查标准》( JGJ59-99)
《施工现场临时用电安全技术规范》( JGJ46- )
2.概况
2.1本分项工程施工作业的特点:
管架在生活基地预制完成后用10T平板汽车拉运施工现场, 管架为门式结构, 高度2.5m-3.0m, 跨度5.0m, 管架每榀重量在1吨以内, 作业时必须人员配合机械作业。电焊工、 安装工、 起重工相互配合作业。
2.2组织机构
成立吊装小组, 统一指挥, 责任到人,
组织机构图
组长:
安全员:
施工员:
安装工:
电焊工:
起重工:

3.准备
3.1人员:
序号
职责、 工种
人数

序号
职责、 工种
人数
1
现场负责人
1

4
电焊工
2
2
专责安全员
1

5
安装工
4
3
吊装指挥
1

6

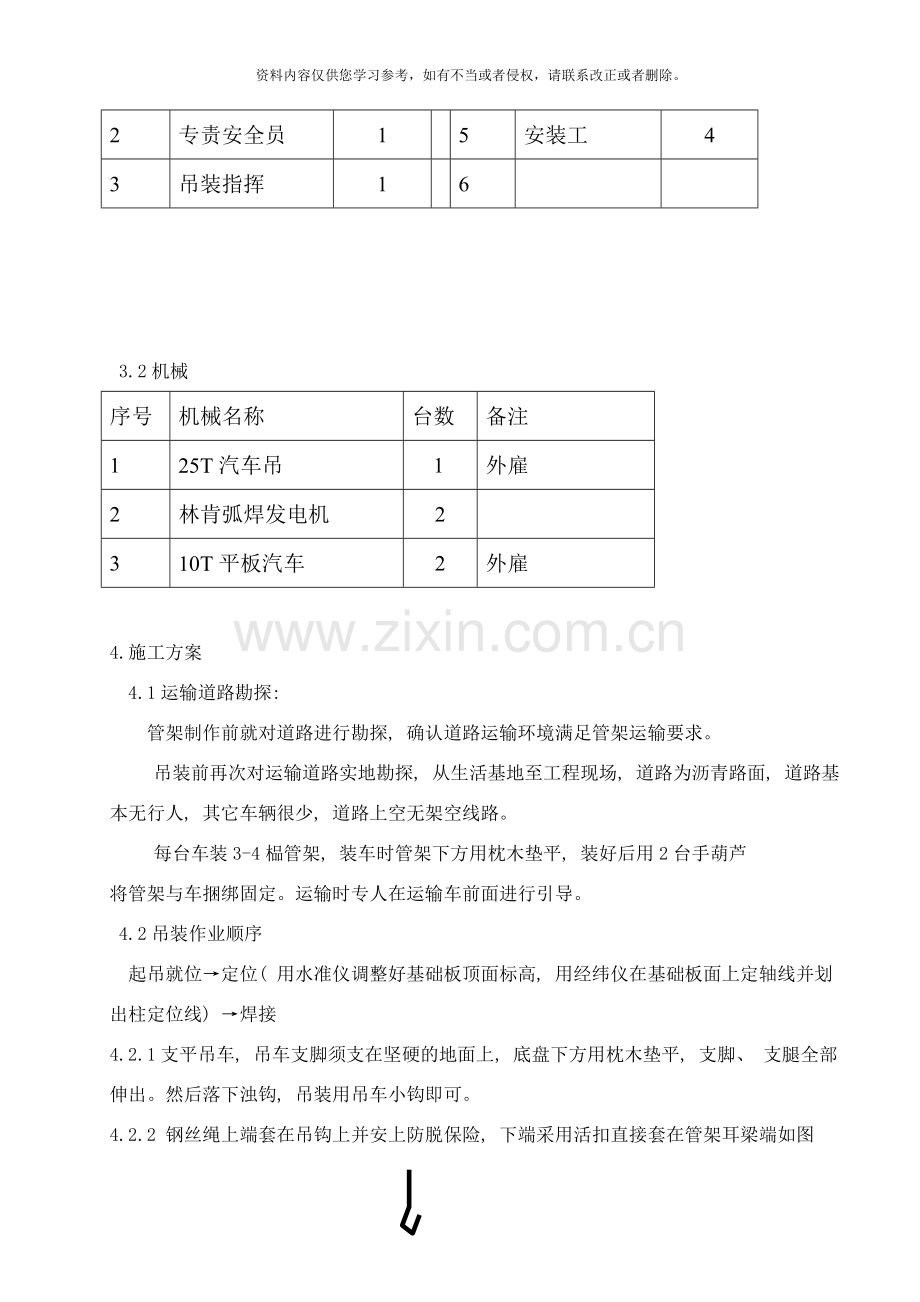

3.2机械
序号
机械名称
台数
备注
1
25T汽车吊
1
外雇
2
林肯弧焊发电机
2

3
10T平板汽车
2
外雇

4.施工方案
4.1运输道路勘探:
管架制作前就对道路进行勘探, 确认道路运输环境满足管架运输要求。
吊装前再次对运输道路实地勘探, 从生活基地至工程现场, 道路为沥青路面, 道路基本无行人, 其它车辆很少, 道路上空无架空线路。
每台车装3-4榀管架, 装车时管架下方用枕木垫平, 装好后用2台手葫芦
将管架与车捆绑固定。运输时专人在运输车前面进行引导。
4.2吊装作业顺序
起吊就位→定位( 用水准仪调整好基础板顶面标高, 用经纬仪在基础板面上定轴线并划出柱定位线) →焊接
4.2.1支平吊车, 吊车支脚须支在坚硬的地面上, 底盘下方用枕木垫平, 支脚、 支腿全部伸出。然后落下浊钩, 吊装用吊车小钩即可。
4.2.2 钢丝绳上端套在吊钩上并安上防脱保险, 下端采用活扣直接套在管架耳梁端如图

4.2.3由吊装指挥发出起吊信号, 缓慢起吊, 管架立起离地面0.5m后慢慢转动吊臂, 将管架移至柱底板位置, 发出下降信号, 轻轻落下管架至底板50mm,
安装工扶管架, 协助管架就位, 管架就位后, 分别用4个磁线坠放在管架柱上校验柱垂直度, 检查柱垂直、 柱脚在定位线上后就进行焊接, 焊接时各点对称焊。
4.2.4焊接完成后, 用焊缝检验尺检查焊缝焊脚高度, 达到设计要求后, 再用线坠检查柱垂直度( 可调整柱脚底板地脚螺母调正管架) , 管架垂直后放松钢丝绳, 人工用竹杆挑钢丝绳松活扣并去掉钢丝绳, 再吊下一榀管架。
4.2.5吊装桥架时, 搭设双排临时活动脚手架, 活动架下方垫50mm厚木板, 并将活动架用绳与钢柱绑牢, 防止倾斜、 倒坍。电焊工在活动架上施焊。

5.吊装安全保证措施:
5.1吊装安全的一般要求:
1) 所有人员必须正确戴好安全帽, 桥架吊装就位、 焊接时必须系好安全带, 正确穿戴劳动防护安全用品。
2) 吊装前由技术人员、 安全人员向施工人员进行吊装作业方法的培训, 未经培训交底的人员不许作业;
3) 吊装作业区设置明显的临时围栏和警示标志, 禁止非工作人员入内;
4) 起吊前先检查吊绳、 吊具可靠, 先试吊, 确认安全可靠后方可正式起吊;
5) 起吊臂和吊起的重物下面严禁有人停留或行走, 吊件上禁止站台票人, 吊件不准长时间停留在空中;
6) 起重指挥应由专人担任, 无指挥信号不准吊;
7) 六级以上强风不准吊;
8) 运输管架时必须专人在车辆前方引路, 汽车保持低速行驶, 如遇其它车辆时应停车避让, 管架与车箱用手葫芦收紧并固定牢固。
9) 焊接点配备2具灭火器。焊接桥架在高处时焊接点用铁皮遮挡, 防止电焊火花飞溅, 灼伤其它人员。
10) 脚夫手上焊接, 电焊工禁止将把线挂在身上, 把线应挂在结构上, 并挂牢。
5.2汽车吊安全规程
1) 作业前应全部伸出支腿并在撑脚板下垫方木, 调整机体使回转支承面的倾斜度在无载荷时不大于1/1000( 水准泡居中) 。支腿有定位销的必须插上。底盘为弹性悬挂的起重机, 放支腿前应先收紧稳定器;
2) 作业中严禁扳动支腿操作阀。如需调整支腿, 必须在无载荷时进行, 并将臂杆转至正前或正后再行调整;
3) 起重变幅应平稳, 严禁猛起猛落臂杆;
4) 伸缩式臂杆伸缩时, 应按规定顺序进行, 在伸臂的同时要相应下降吊钩, 当限制器发出警报时, 应立即停止伸臂, 臂杆缩回时, 仰角不宜太小;
5) 伸缩臂式臂杆伸出后, 出现前节臂杆的长度大于后节伸出长度时, 必须经过调整, 消除不正常情况后, 方可作业;
6) 伸缩式臂杆伸出后, 臂杆下落式不得小于各长度所规定的仰角;
7) 起吊重物时, 必须用低速档传动;
8) 作业中发现支腿沉陷起重倾斜等不正常现象时, 应立即放下重物, 待调整后, 才能继续作业;
9) 作业时汽车驾驶室不得有人, 重物不得超越驾驶室上方。

克拉玛依石化工业园蒸汽和线及管架( 甲醛至康佳段) 工程项目部

克石化工业园蒸汽管线及管架( 甲醛至康佳段) 工程

管架吊装方案

编制人:
审核人:
批准人:

克拉玛依石化工业园蒸汽和线及管架( 甲醛至康佳段) 工程项目部
11月15日
