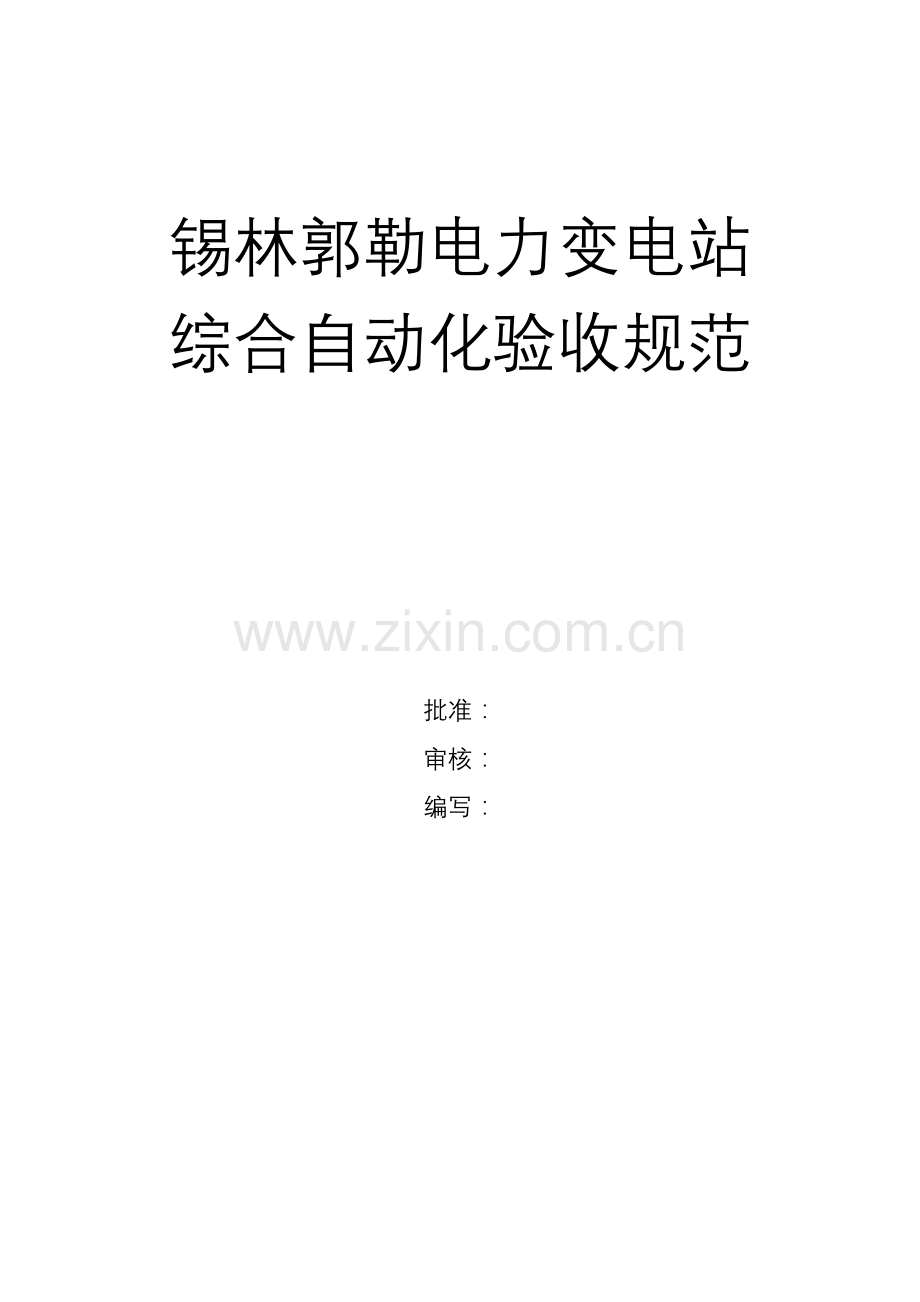

锡林郭勒电力变电站
综合自动化验收规范

批准：
审核：
编写：

1、范畴
1.1 本规范规定了内蒙古电网变电站计算机监控系统现场验收测试内容、办法以及应达到原则。
1.2 本规范合用于内蒙古电网220KV电压级别及以上变电站计算机监控系统现场验收测试。
1.3 220KV如下电压级别变电站计算机监控系统现场验收也可参照此规范执行。

2、总则
2.1本规范提出是最低限度现场验收规定，规定依照技术合同所列设备清单，进行逐项设备型号、外观、数量清点确认,对系统进行全面测试和检查，同步可依照需要根据关于原则及实际状况增长测试项目。
2.2 现场验收实验是满足现场验收测试条件后，由制造单位和顾客以及内蒙古电力集团公司关于技术部门共同进行验收实验。
2.3 现场验收实验侧重于整个系统和现场设备之间动态测试，规定依照技术合同对系统功能和性能进行测试，确认系统各项功能和性能指标满足技术合同规定。
2.4 系统功能实验必要按技术合同规定来验证，并填写验收测试报告。
2.5 系统性能实验必要按技术合同规定来考核，并填写测试数据。
2.6 系统功能实验或性能实验不满足合同规定，必要及时整治，整治后应重新进行实验。
2.7 在系统调试试运营期间，必要对监控系统进行持续72小时稳定性实验，以及系统可用率考核实验。

3、引用原则
本规范重要根据：
JB/T S234-91 工业控制计算机系统验收大纲
GB 50171-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范
GB50168—92 电气装置安装工程 电缆线路施工及验收规范、
GB 50171-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范
GB50168—92 电气装置安装工程 电缆线路施工及验收规范
DL / T 1961一 电网调度规范用语
等规范及原则并结合锡林郭勒电网详细状况而制定。
4、术语和定义
4.1 变电站综合自动化监控系统
5、测试条件
5.1 接入变电站计算机监控系统所有现场设备均按关于原则进行安装、调试、试运营，并按关于原则规定验收合格。
5.2 变电站计算机监控系统硬件（涉及屏柜）和软件按照制造厂阐明书和关于原则完毕安装和调试，系统所有设备投入运营。
5.3 变电站计算机监控系统设计、安装、调试及其她资料完整、规范。
5.4 变电站计算机监控系统供电品质符合制造厂家规定。
5.5 测试所需计量仪器具备有效计量鉴定证书。精准度级别比被检测量装置精准度级别高两个精准度级别。并提供详细清单。
5.6 对计量仪器应严格遵循使用阐明中要。和实验端子之间连接导线应有良好绝缘，中间不容许有接头，并应有明显标志。
5.7 计算机监控系统接地规定满足制造厂家技术规定和有关原则规定。

6、工程图纸及设备检查：
6.1、配线图、端子排图与原理图保持一致；变更告知单内容符合规定、符合设计规范规定。
6.2、装箱单、入库图纸完整，并保持整洁。
6.3、系统阐明、维护手册、操作指引等资料齐全。
6.4、硬件设备外观符合规定，无损坏；安装工艺、名牌标示符合规程规定。
6.5、应配备必须备品备件（涉及各类易损件及软件备份等）。

7、性能测试
7.1 网络负荷率：采用网络测试设备持续监视通讯网络10分钟，网络最大负荷率应在20%如下。在此实验基本上模仿保护动作状况，持续10分钟内通讯网络最大负荷率应不超过40%。
7.2 CPU负荷率：在装置正常运营状况下，观测主机、工程师站、操作员站、远动站、网络互换机CPU负荷率，在持续10分钟内，CPU平均负荷率应不超过30%。在此实验基本上模仿保护动作状况，持续10分钟内CPU平均负荷率应不超过50%。
7.3 SOE辨别率：在测控装置上用原则源加入3～5个最小时序相隔1ms在1～5ms可调开入信号，变化信号间隔，观测后台报送SOE报文，应能辨别最小间隔为1ms开入。
7.4 GPS对时精度：在不同测控单元，连接同一开入信号，观测后台SOE报文，其误差应当不大于保证站间时间辨别率。
7.5 模仿量采集精度：用原则源加入额定范畴内模仿量，从测控装置面板查看其显示值，其中电流、电压误差应在±0.2%以内，功率应在±0.5%以内，频率误差应在±0.005Hz范畴之内。同步观测监控后台模仿量报文，两者误差应当在±0.2%以内。
7.6 开关量变位时间：用原则源在测控装置输入3～5个开关量，变化开关量状态，观测后台开关量报文。持续测试4次，变位时间应不大于1s。
7.7 遥控成功率：在确认遥控点配备没有错误状况下，在持续运营72小时内抽检，不能有超过一次以上遥控不执行状况。
7.8 系统响应时间：将系统开出信号直接接入开入通道，通过操作员站键盘触发开出信号，直到后台收到开入信号报文，观测输出和输入报文时间，操作信号响应时间应不大于2s。
7.9 双机切换：人为退出系统中双机配备运营设备，另一台冗余设备可自动投入运营，在切换过程中，系统不得出错或浮现死机、信号误发、数据丢失等状况。同步检查系统自诊断功能及报文信息，诊断信息和报文资料应对的。
7.10 双网切换：在任意节点人为切掉一条通讯线，系统不得出错或浮现死机、信号误发、数据丢失等状况，系统通讯保证正常。同步检查系统自诊断功能及报文信息，诊断信息和报文资料应对的。
7.11 供电系统切换：人为切除工作电源，备用电源自动投入工作，在电源切换过程中，系统不得出错或浮现死机、信号误发、数据丢失等状况。

8、功能测试
8.1 输入和输出功能检测
选用30～50个有代表性通道检测。
8.1.1 开入操作：将开入信号接入或断开，在监控主站上检查相应每个开入报告信息与否对的，画面动态显示与否对的。
8.1.2 压板操作：如果是硬压板则在屏上投退压板监控主站应能对的报告，画面上应有对的显示；如果是软压板，则从装置面板进行投退操作，压板应能正常变位，监控主站上应有对的报告，画面上应有对的显示。
8.1.3 遥控操作：应有操作员身份验证，对断路器和刀闸操作具备严格操作返校办法和退出执行功能。所有操作监控应有完整记录和报文信息。
8.1.4 检同期/无压合闸： 在测控装置投入检同期/检无压压板，满足各自条件下，在监控发合闸命令时，开出接点导通，如果不能满足合闸条件则合闸不能成功。
8.1.5 模仿量越限：在数据维护里修改模仿量越限报警值，在监控后台观测越限及复限报警信息，并检查限值对的性。
8.1.6 告警信息：当信号处在异常状况时所报告各种告警信息，应在监控系统告警框和画面上对的显示。依照设立启动警铃和语音报警。

8.2 显示画面功能检测
8.2.1 检查显示画面种类及数量，应与现场实际相符。应涉及涉及系统构造图、主接线图、细节图、系统潮流图、直流系统图、交流系统图、电度一览图、遥测一览图、电压棒图、光字牌图等。
8.2.2 检查显示画面刷新速度和画面切换方式。
8.2.3 检查画面布局和风格与否满足运营规定。

8.3 打印和制表功能检测
8.3.1 检查定期打印类型、数量和表单内容。
8.3.2 检查召唤打印内容及特性，涉及变态打印、越限打印、事故追忆打印、事件顺序打印、工程师站祈求打印和操作员站操作打印等功能。

8.4 事故顺序记录和事故追忆功能检测
8.4.1 检查内容及时间：动作时间和内容和实际相符

8.5 数据存储和数据记录功能检测
8.5.1 检查数据存储内容和存储能力
8.5.2 检查历史数据调用功能
8.5.3检查电压合格率、变压器负荷率、全站负荷率、站用电率、电量平衡率、重要设备动作次数记录记录。

9、和第三方设备通讯检测
9.1 和保护装置数据互换测试
9.1.1 定值查询：对不同类型保护装置分别在工程师站进行召唤定值操作，工程师站显示定值数值大小应与装置面板上显示一致，定值项数目必要一致。
9.1.2 定值修改：通过工程师站对待检保护装置进行定值检查。对于修改过必要重新召唤此装置定值，拟定定值已被对的修改。
9.1.3 定值区切换：从工程师站对保护装置定值区进行切换，工程师站应报切换成功。在装置面板检查运营定值区号与否为切换至定值区。
9.1.4 软压板操作：从工程师站检查装置压板状态与否与装置及监控上相符；对各装置软压板在工程师站进行遥控投退，工程师站应报投退成功，装置软压板状态应能正常变位。单个压板操作和批量压板操作要分别检查。
9.1.5 版本号查询：从工程师站对保护装置版本号进行查询，工程师站应能查出相应装置版本，把查出装置版本号和装置上调出版本号对照，应无误。
9.1.6 故障报告查询：从工程师站对保护装置故障报告查询，工程师站应能查出相应装置故障报告， 把查出装置故障报告和装置上调出故障报告对照，应无误。
9.1.7 录波功能检查：保护装置做保护实验在工程师站状态栏里应有“正在录波”显示，在录波结束后到设定目录下应能找到相应保护装置录波文献，打开录波文献检查录波文献对的与否。
9.1.8 小电流接地选线检查：工程师站启动小电流接地选线功能，在低压保护装置加入电压和零序电流，使之满足接地选线判据，在工程师站接地选线监视画面上应报线路接地；检查接地线路名称与否和实际一致，同步接地选线信号应能上送至监控和远动。
9.1.9 报文监视：打开报文监视窗口，监视故障报文，持续观测系统接受和发送报文，应当和实际相符，做到不多、不少、不重、不漏。
9.1.10 保护模仿量查询：应在运营状态下可以查询到保护模仿量实时值。
9.1.11 直流系统检查：从监控机上可监测到直流充电设备及电池组所有数据。
9.1.12 站变系统检测：从监控机上可监测站变系统运营状况，涉及直流、电压、功率等。
9.2 和电能计量装置数据互换测试
9.2.1检测监控画面显示电能数据与否和电度表所测得数据一致，精度与否满足规定。
9.2.2 检查报表与否满足规定。
10、系统稳定性测试
实验规定同工厂验收实验相似。
11、系统可用率考核
11.1 变电站计算机监控系统可用率应达到99.9%以上。可用率记录时间只限于计算机监控系统自身，不涉及接入系统现场设备和与其通讯第三方设备。
11.2 可用率记录工作自系统投入试运营后即开始进行，开始计算可用率时间可由供需双方商定。
11.3 自开始计算系统可用率时间起，综合自动化系统持续运营90天，即2160h，期间合计故障停用时间不大于2.2h，则以为完毕系统可用率考核。若合计故障停用时间超过2.2h，可用率记录时间延长到180天，即4320h。在此期间，合计故障时间不得超过4.3h。完毕系统可用率考核最高时限为270个持续日。若超过这一时限，系统可用率仍不合格，则以为系统可用率考核未通过。
12、资料提交（不限于此）
12.1 系统所有竣工资料
12.2原则计量器具清单
12.3 接地电阻、绝缘电阻测量报告
12.4 现场验收测试报告
12.5 现场验收测试人员名单及签字
13现场详细验收：
序号
检查项目
检查状况
备注
1
远动设备与否通过国家电力公司电力设备及仪表质检中心检查合格产品。与否有设备明细，与否进行了检查、贯彻，对于发现问题采用了整治办法。与否配备专用UPS，或者直流电源供电；远动设备与通信线路间与否加装防雷（强）电击装置。

2
至调度主站与否具备两路独立远动通道，或具备双向网络通信方式。

3
远动设备与其她设备通信与否稳定可靠，与否有可靠安全隔离设施（如光隔）

4
变电站专用远动机房与否配备灭火器材及防/灭火设施

5
远动设备（涉及RTU、变电站自动化系统等）安装与否牢固可靠，运营设备与否标有规范（标志牌）；连接远动设备动力/信号电缆（线）与否整洁布线，电缆（线）两端应有规范清晰标志牌

6
各种电缆金属外皮及其她金属构件与否与接地系统牢固可靠连接

7
远动设备与否有必要备品备件，并建立规范备品备件档案、和图纸资料等。

序号
检查项目
检查状况
备注
8
远动设备与否有可靠接地系统，接地电阻与否符合设计规程规定。运营设备金属外壳、框架、

9
远动设备输入电流端子与否采用专用电流端子；接入远动设备信号电缆与否采用抗干扰办法

10
系统稳定后，重新启动计算机要保证系统完好，对的，要做重起实验。

11
系统建好后，本期没上，下期准备扩建间隔，厂家都要留好间隔，以及系数等。

12
新上系统图、库、以及时间反映等指标与否满足规定

13
系统有作为集控主站条件，并留有接口。

14
遥测精度应在0.5级

15
遥信信号应精确、与后台及调度主站一一相应

16
遥控、遥调可靠、安全

17
模仿屏、“五防”软件某些以及所有与后台联系装置都要通讯可靠

18
自动化专用电源验收、

19
故障信息远传验收

20
安全自动装置验收

21
调度数据网验收、规定有光盘备份

22
直送中调关口电量表验收

23
综合自动化报文按《内蒙古电网自动化系统信息优化原则》验收
